При монтаже водопроводных, теплоснабжения и канализационных систем стальные трубы заменяются полипропиленовыми. Они имеют небольшую стоимость, долгий срок службы примерно в полгода и легкость монтажа. Стыковка полипропиленовых труб производится методом диффузионной сварки, которую можно выполнить с помощью сварочного аппарата.

Содержание:

Конструкция аппарата сварочного для полипропиленовых труб

Сварочный аппарат для полипропиленовых труб.

Паяльник для полипропиленовых труб состоит из:

  • корпуса;
  • регулятора температуры, расположенного на средней части корпуса;
  • индикатора нагрева;
  • переключателя;
  • нагревательной поверхности;

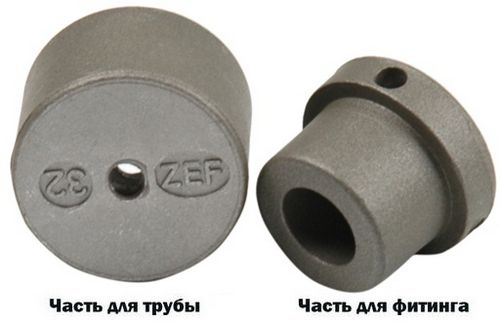

  • насадок: дорна и гильз, которые одеваются на нагревательную поверхность;
  • рукоятки, покрытой не скользким материалом;
  • опоры, на которую надеваются насадки.

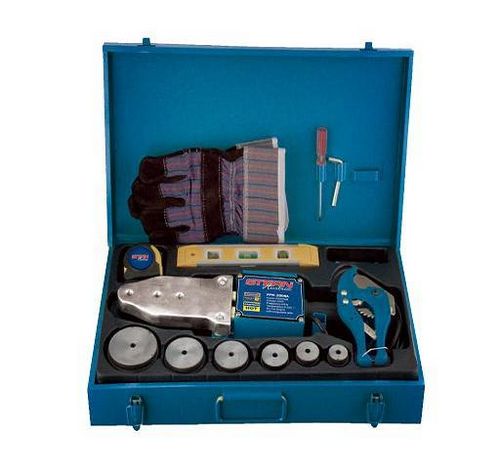

Стандартный набор инструментов

При монтаже водопровода, как для холодной, так и для горячей воды, системы отопления, канализации используются полипропиленовые трубы, диаметр которых позволяет использовать для их соединения стандартный набор инструментов:

  • сварочный аппарат;
  • насадки нагревающие;
  • держатель;
  • подставку;
  • шаблон для отверстий;
  • ножницы;
  • рулетку;
  • болты, закрепляющие насадки;
  • ключ шестигранный;
  • уровень;
  • набор ключей гаечных.

Сварочный аппарат для полипропиленовых труб.

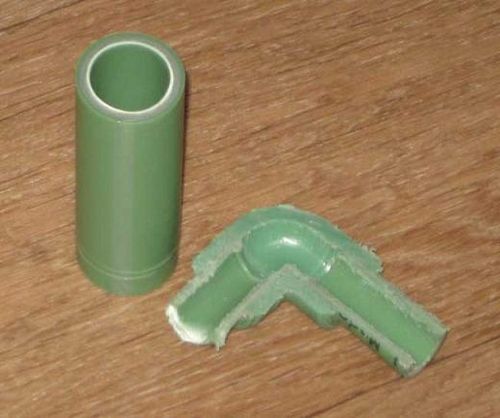

Кроме инструмента при диффузионной пайке паяльником пользуются фитингами:

  • соединительными, то есть муфтами паечными и для труб одинакового диаметра, и для труб с разными диаметрами;
  • уголками;
  • переходниками;
  • тройниками.
Сварочный аппарат для полипропиленовых труб.
Сварочный аппарат для полипропиленовых труб.

Критерии выбора паяльника для труб

Когда собираетесь покупать паяльник для пластиковых труб, первым ориентиром для вас будет его мощность. Не корректно поступают те, кто выбирает его по принципу: чем выше мощность, тем лучше.

Какие параметры зависят от мощности

От мощности зависят следующие параметры:

  • максимальный допустимый диаметр труб, которые можно соединять этим прибором;
  • время, за которое сварочный аппарат нагревается;
  • скорость, выполнения монтажа.

Расчет необходимой вам мощности

Формула очень проста:

  • Определяемся с диаметром труб, которые собираемся использовать;
  • диаметр в мм умножаем на 10;
  • получаем наименьшую требуемую мощность в Вт.

Выбирая мощность, вычисленную по вышеприведенной формуле, нужно также учитывать рекомендации, выложенные производителем в инструкции.

Производители

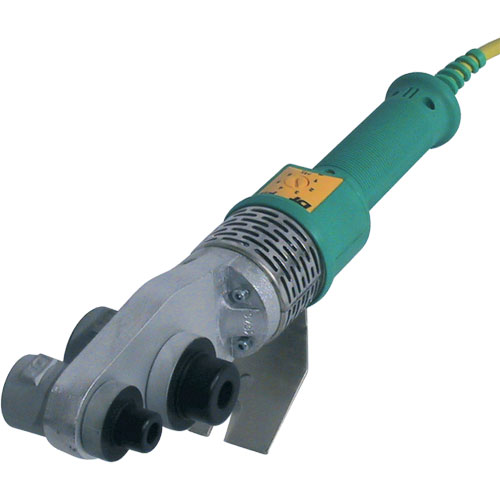

Страна-производитель паяльника для сварки труб так же является важным критерием выбора. Существует мнение, что лучшие полипропиленовые паяльники выпускает Чехия, в частности фирма DYTRON, специализирующаяся на сварочном оборудовании для пластмасс. Этот производитель не просто занимается сборкой, а все основные комплектующие для ответственных узлов сама и производит. Популярностью пользуется модельный ряд высококачественного, функционального оборудования для профессиональной раструбной сварки: ручные паяльники Dytron POLYS Р-4 :

Сварочный аппарат для полипропиленовых труб.

Отличается следующими характеристиками:

  • применяются насадки 16-75 мм;
  • температура регулируется микропроцессорным регулятором;
  • температурный диапазон — 180-280 градусов С;
  • одновременно можно работать с двумя типами насадок: синего и черного цвета;
  • максимальная температура, которую может выдержать кабель для подключения паяльника в сеть — 280 градусов С.

Большинство полипропиленовых паяльников Dytron (Дайтрон) имеют звуковую сигнализацию TraceWeld, которая контролирует время нагрева, переключение, охлаждение в соответствии с параметрами свариваемых трубы.

На синих насадках нужно остановиться отдельно:

  • по сравнению с черными, они более износостойкие и ресурс их в два раза больше;
  • размерный ряд: 1,6, 2,0, 2,5, 3,2, 4,0, 5,0, 6,3, 7,5 см.

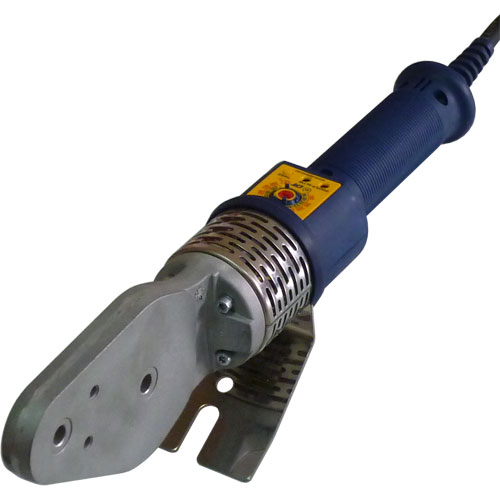

А вот ручной сварочный аппарат для труб Polys P-1a 850W, относится к полупрофессиональным моделям. Имеет следующие характеристики:

  • вместо процессора на нем установлен термостат для регулировки температуры;
  • форма нагревательного элемента — мечевидная;
  • питается от сети 220 В;
  • мощность — 8,5 кВт;
  • применяются насадки — 1,6-7,5 см;
  • температурный диапазон — 180-280 градусов С с погрешностью ±7,5 градуса;
  • весит 1,6 кг;
  • имеет систему защиты от перегрева.
Сварочный аппарат для полипропиленовых труб.

Хорошим качеством отличаются аппараты для сварки труб из полипропилена фирмы VALTEC (ВАЛТЕК). Этот солидный производитель выпускает все необходимое для монтажа инженерных систем: начиная с пластмассовых труб и заканчивая инструментом. Предприятия, выпускающие продукцию под этим торговым знаком, есть в Турции, Италии, России.

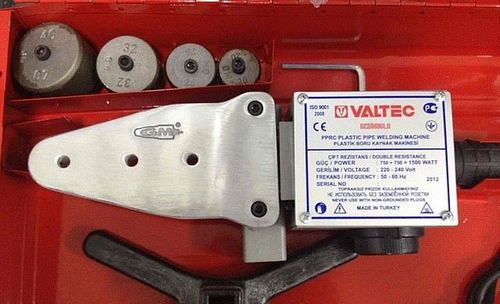

Паяльник Valtec модели VTp.793 входит в комплект, размещенный в металлическом ящике, и кроме него, включающий:

  • подставку;
  • нагреватели сменные: 0,20, 0,25, 0,32, 0,40 см;
  • 3-х метровую рулетку;
  • ножницы для труб;
  • ключи.

Паяльник отличается широким диапазоном регулировки: от 0 до 300 градусов С.

Сварочный аппарат для полипропиленовых труб.

Как правильно выполнить сварку труб из полипропилена

Диффузионная сварка

В основе этого вида сварки лежит процесс плавления. Детали, которые нужно соединить, нагреваются с использованием электроэнергии до установленной температуры. Необходимым условием является, чтобы они были выполнены из материалов, имеющих одинаковую температуру плавления. Сам процесс выглядит так:

Сварочный аппарат для полипропиленовых труб.
  • Готовим трубы к сварке, подрезая в размер, чтобы получилась фаска 40 градусов. Затем – очищаем с помощью циклевки и обезжириваем свариваемую поверхность. Если не обезжирить, то шов получится плохого качества;
Сварочный аппарат для полипропиленовых труб.
  • насадки крепим к сварочному аппарату винтами;
  • внимательно прочитав инструкцию, выбираем режим работы сварочного аппарата. Обычно это от 250 до 270 градусов С;
  • когда насадка нагрелась, а об этом сообщит индикатор, просигнализировав красным, надеваем на нее фитинг, стенки у которого более толстые так, чтобы не болтался;
  • на другую сторону насадки насаживаем трубу, при этом, посадка трубы должна быть такой же, как и посадка фитинга;
  • засекаем время. От диаметра труб и модели аппарата для сварки зависит сколько труба и фитинг будут нагреваться;
  • по окончании нагрева трубу и фитинг необходимо снять с насадки;
  • стараемся быстро, пока материал не остыл, но осторожно совместить детали, не допуская никаких смещений, иначе шов будет некачественным;
  • сжимаем детали несколько секунд пока температура частично не снизится, а труба в отверстии фитинга хорошо зафиксируется;
  • теперь необходимо защитить шов от попадания влаги и пыли.

Вот и все. Трубы можно укладывать. При этом они не должны провисать. Воду по ним можно пустить через 60 минут.

Полезно

  • сварочный аппарат для труб нельзя выключать до полного окончания работы;
  • оптимальная температура — 260 градусов С;
  • детали должны нагреваться одновременно;
  • если элементы, участвующие в соединении недогреть, то шов не получится надежным, так как показатель вязкости материала будет недостаточным для хорошей диффузии;
  • перегрев вызовет неустойчивость материала и трубу не получится вставить в фитинг;
  • во время застывания, детали лучше не трогать во избежание деформаций;
  • если допущен брак, то это место нужно вырезать и весь процесс повторить сначала.
