Таблицы характеристик и их расшифровка для допустимого тока ВВГ
В случае, когда требуется провести новую проводку, полностью выполнить ремонт или заменить участок электрической сети в жилом доме, квартире или небольшом производственном помещении, крайне важным оказывается выбор кабеля ВВГ и его различных вариаций.
Статья описывает технические характеристики, область применения, приводится краткий перечень предприятий – поставщиков.
- Виды, типы
- Описание конструкции, технические характеристики
- Краткий перечень надежных производителей
Виды, типы
ВВГ описан ГОСТ 16442-80. Подразделение на виды, маркировка приведены в таблице. Тип определяет присутствие модификаторов пластика, улучшающих пожарную защищенность, препятствующих распространению горения изоляции провода.
| Признак | Описание | Символ маркировки |
|---|---|---|
| Материал жилы | Медь | Без обозначения |
| Алюминий | А | |
| Материал изоляции | Поливинилхлорид | В |
| Материал оболочки | То же | В |
| Наличие и тип брони | Отсутствует | Г |
| Форма поперечного сечения | Круглая | Без обозначения |
| Плоская | П | |
| Наличие заполнителя | Заполнение пространства между изоляцией и оболочкой | Буква «з» |
| При групповой прокладке не распространяет горения | — | нг |
| По категории А | нг (А) | |
| По категории В | нг (В) | |
| С пониженным дымо-газовыделеним | нг-LS (старое нгд) | |
| Без выделения активных газов при тлении | нг-HF | |
| Огнестойкий, с пониженным дымовыделением | нг-FRLS | |
| Огнестойкий, без выделения активных газов | нг-FRHS | |
| При одиночной прокладке | — | Без обозначения |
Для примера, маркировка ВВГП нгLS 3х4 расшифрует типоразмер, описывает свойства. Кабель с ПХВ изоляцией, оболочкой, не распространяет горение после устранения причины загорания, даже при групповой прокладке в одном канале. Дополнительной броневой защиты нет. Три медных жилы сечением 4 мм2 каждая. Марка на оболочке обязательна. Отсутствие или неразборчивость надписи предполагает некачественную продукцию.
Описание конструкции, технические характеристики
Параметры описаны государственным стандартом. Предприятия, производящие кабель ВВГ по собственным техническим условиям, обязаны обеспечить соответствие качества.
Температурные пределы эксплуатации -50 ÷ +50 °С позволяют использовать его для стационарной прокладки. При монтаже стационарных силовых и осветительных сетей 220 и 380 вольт, как в сухих или влажных помещениях, так и на открытом воздухе. Не рекомендуется прокладывать в открытый грунт без защиты трубой или шлангом.
Удобна прокладка кабеля ВВГ в борозду кирпичной или бетонной стены с последующей заделкой штукатуркой. Класс жесткости разрешает изгиб радиусом менее 20 наружных диаметров.
Исполнение категории УХЛ обеспечивает постоянство механических параметров при пониженных температурах, класс изоляции «Т» защищает от разлагающего воздействия плесени.
Срок службы составляет не менее 30 лет.
На фото видно основные конструктивные элементы:
Жила
Максимальное количество проводников ограничено у ВВГ пятью:
- Двух жильный базовый вариант имеет черный (нуль), желтый (фаза) цвет изоляции проводов;
- Добавление голубого, зеленого или зелено-желтого для подключения нуля или земли позволяет подключить питание по однофазной трех проводной системе;
- Трехфазная сеть подается по четырем проводам (три для фаз, четвертый – нулевой);
- Пятый провод вводится для работы трехфазной сети с заземлением и нулем.
Диапазон значений номинального поперечного сечения занимает 1,5÷50 мм2 для напряжения 660 и 1,5÷240 при 1000 вольт. Ограничим размеры рассматриваемых типоразмеров стандартными сечениями 1,5; 2,5; 4,0; 6,0, которые используются в быту чаще всего. Диаметр определяет величину активного сопротивления жилы. Увеличение сечения уменьшает значение сопротивления, ток через проводник увеличивается.
| ВВГ номинальное сечение, диаметр жилы, сопротивление, токовая нагрузка | ||||
|---|---|---|---|---|
| Номинальное сечение жилы, мм2 | 1.5 | 2.5 | 4 | 6 |
| Диаметр жилы, мм | 1.38 | 1.78 | 2.26 | 2.76 |
| Сопротивление 1 км жилы при 20 0С, Ом, не более | 14 | 7.49 | 4.79 | 3.11 |
| Номинальная токовая нагрузка, не более, А | 16 | 25 | 32 | 41 |

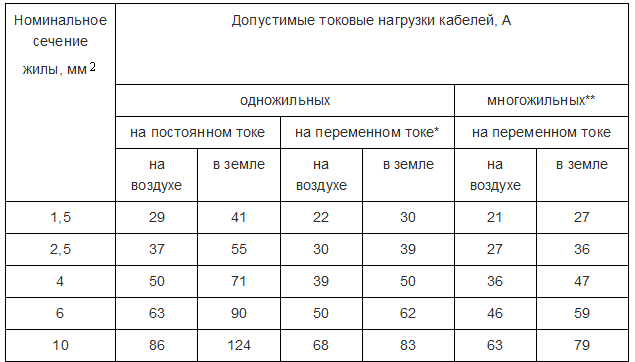

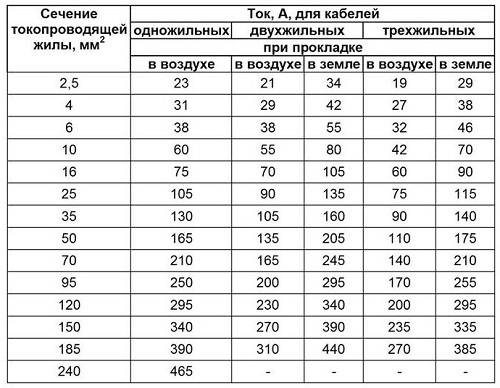

Длительно допустимый ток, который выдерживает провод без потери нормальных свойств эксплуатации, зависит от конструкции, количества жил:
| ВВГ Длительно допустимый ток различного типоразмера кабеля, А | ||||
|---|---|---|---|---|
| Количество жил (шт) | Номинальное сечение (мм2) | |||
| 1.5 | 2.5 | 4 | 6 | |
| Две | 24 | 33 | 44 | 56 |
| Три | 21 | 28 | 37 | 49 |
| Четыре | 19 | 26 | 34 | 45 |
Изоляция, оболочка
Электрическая прочность зависит от материала, толщины изоляции и оболочки. Стандарт устанавливает такие величины значений:
| ВВГ Номинальная толщина изоляции поливинилхлоридных пластикатов или из композиций, не содержащих галогенов | ||||
|---|---|---|---|---|
| Номинальное напряжение кабеля, кВ | Номинальное сечение жилы, мм2 | Номинальная толщина изоляции, мм | Электрическое сопротивление изоляции,мОм, не менее | Сопротивление изоляции, пересчитанное на 1 км длины, при длительно допустимой температуре нагрева жил кабелей при эксплуатации (70 0С), мОм, не менее |
| 0.6 | 1,5 и 2,5 | 0.6 | 12 | |
| 1 | 4,0 и 6,0 | 0.7 |
Толщина защитной оболочки определяется суммарной величиной всех составляющих изделие изолированных проводников.
Испытывается переменным током напряжением 3,0 кВ (или 1,0 кВ постоянного), длительность теста 10 минут.
Вес, тепловые ограничения

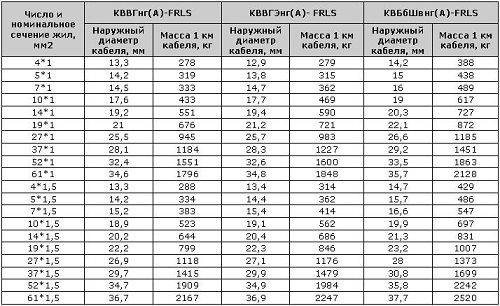

Количество жил, изоляция сказывается на весе. Нормируется для 1 километра длины, учитывается сечение, типоразмер.
| ВВГ Вес различного типоразмера кабеля, кг | ||||
|---|---|---|---|---|
| Количество жил(шт) | Номинальное сечение (мм2) | |||
| 1.5 | 2.5 | 4 | 6 | |
| Одна | 39 | 50 | 70 | 91 |
| Две | 72 | 94 | 147 | 191 |
| Три | 93 | 137 | 194 | 257 |
| Четыре | 128 | 170 | 244 | 326 |
| Пять | 156 | 208 | 302 | 406 |
Предельные значения температуры работающих проводников ограничиваются, °С, не более:
- 70 — допустимая рабочая, длительное время;
- 80 — аварийная, не более 8 часов подряд;
- 160 — при коротком замыкании, не более 4 секунд.
Условия хранения
Возможность проверки информации об условиях хранения кабеля, будет полезна. Срок хранения, в зависимости от места, составляет, лет:
- 2 – обшитые барабаны на открытой площадке;
- 5 — под навесом на воздухе:
- 10 — складские помещения.
Краткий перечень надежных производителей
Возможность изменения требований ГОСТ при производстве кабельной продукции, обосновывая их собственными ТУ, не на руку потребителю. Возникает ситуация, когда одинаковая марка разных заводов отличается большим разбросом параметров. Различен подход к выходному контролю качества, организации технологических процессов. Покупая кабель необходимо предварительно собрать отзывы. Убедится, что производитель является членом международной Ассоциации производителей «Электрокабель». Это послужит минимальной гарантией качества производимой на просторах бывшего СНГ, продукции.
Качественный кабель ВВГ делают:
- ОАО «Севкабель», г. Санкт-Петербург;
- НПП «Спецкабель», г. Москва;
- ООО «Рыбинсккабель», Ярославская обл., Рыбинск;
- ООО «Новомосковский кабельный завод», Тульская, Новомосковск;
- ООО «Саранск кабель», Россия, Республика Мордовия, Саранск;
- АО «Завод «Энергокабель»: Электроугли Московская область;
- ОАО Чувашкабель: Чебоксары Чувашская республика;
- ЗАО «Томсккабель»: Томск;
- ЗАО «УралКабель»: Екатеринбург.
Есть зарубежные члены Ассоциации, качество продукции которых, позволяет упомянуть их здесь:
Украина:
- ПАО «Одесский кабельный завод «Одескабель», Одесса;
- ООО «Азовэлектрокабель», Бердянск
- ЧАО «Запорожский кабельный завод», Запорожье
Беларусь:
- СП ООО «БелРоскабель», Минск
- ОАО «Беларускабель», Мозырь
- Казахстан
- АО «Казэнергокабель», Павлодар.
- СП АО «UZkabel», Ташкент.
Мониторинг ориентировочен. Приобретая кабель, нужно перепроверить все данные, воспользовавшись самыми актуальными, на момент покупки сведениями.
