В случае частного дома или дачного участка часто возникает необходимость установки кабеля на открытом воздухе, например, для обеспечения освещения бани или создания уличного освещения. Один из самых безопасных вариантов заключается в прокладке электрического кабеля под поверхностью земли. Ключевая фраза «прокладка кабеля под дорогой» также может быть включена в новую версию текста.

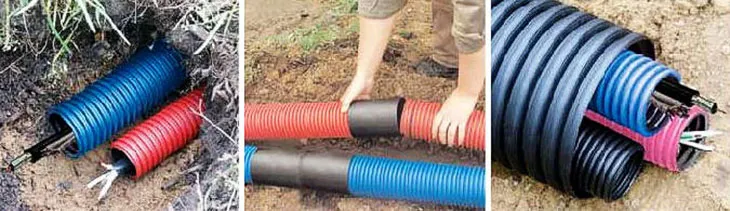

ПНД труба для прокладки кабеля в земле

Требования энергетиков к электромонтажным работам

Все правила прописаны в нормативных документах. Опираясь на СНиП, ГОСТ, ПУЭ, можно выделить основные ограничения при выполнении монтажа:

  • Запрещено прокладывать электролинию непосредственно под фундаментом дома, необходимо отступить от него минимум 60 см. Если прокладки под фундаментом избежать не удается, то необходимо защитить линию с помощью стальной трубы.
  • Кабель закладывают на глубину 70 см и более. Допускается глубина 50 см, при условии что длина подземной линии не будет превышать пяти метров и электропровода будут дополнительно защищены трубой.
  • Ширина траншеи зависит от количества проводки, которую в нее будут закладывать. Следует учитывать, что расстояние между двумя линиями не должно быть менее 10 см.
  • Расстояние от деревьев должно быть не меньше двух метров, а от кустарников следует отступить 75 сантиметров. Это правило можно не соблюдать, если провода будут дополнительно защищены трубой.
  • От водопровода и газопровода также нужно отступить 1 и 2 метра соответственно.
  • Если кабель под землей имеет пересечения, их должен отделять слой грунта толщиной от 50 см.
  • Для монтажа линии следует выбирать бронированный проводник. Это защитит сеть от грызунов.
  • Для сооружения дополнительной защиты электролинии под землей сооружают ограждение из кирпичей, укладывая их поперек (нельзя использовать пустотелый кирпич). Так же для защиты при силных просадках грунта используют асбоцементную трубу.

Прокладка кабеля в земле

Выше перечислены далеко не все правила и ограничения, указанные в нормативных документах. Но для домашнего монтажа этого достаточно, чтобы провести безопасные электромонтажные работы и уберечь жильцов и домашнюю электропроводку от чрезвычайных ситуаций.

Как выбрать кабель

При уличных электромонтажных работах нужно выбирать изделия в твердой виниловой или полиэтиленовой оболочке, имеющие высокий показатель защиты от воздействия влаги. Они имеют долгий срок службы, но высокую стоимость. Чаще всего используют для монтажа электропровода от столба к дому.

Состояние почвы, ее кислотность, наличие больших валунов и мусора влияет на выбор типа брони проводов. Если камней мало и почва нейтральная или глиняная, то подойдет броня из стали. Броня из свинца и алюминия подходит для щелочных и кислотных почв, при наличии больших камней.

Разводить линию по участку можно проводниками с более низкой стоимостью, однако срок их службы всего пара лет. Лучше использовать материалы дороже и избежать проблемы в дальнейшей эксплуатации.

Порядок и технология выполнения работ

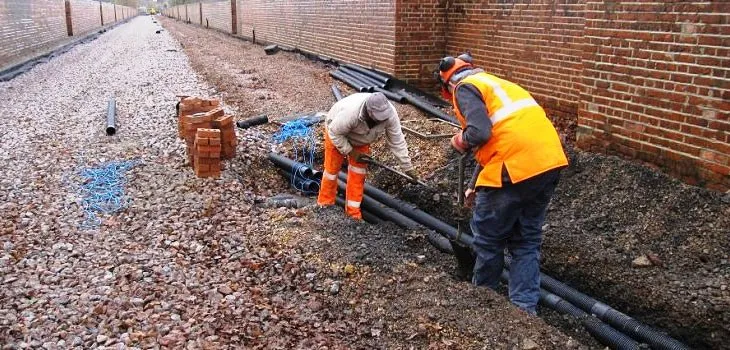

Прокладка кабеля в земле

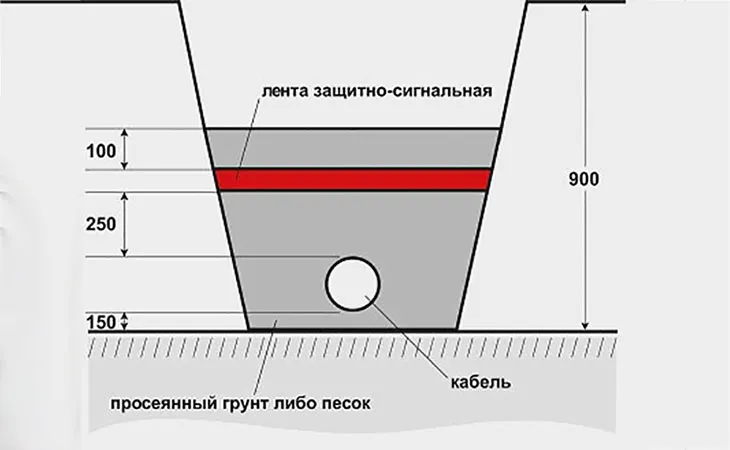

Работы начинаются с подготовки технологической канавы. По заранее подготовленной линии трассы необходимо выкопать траншею нужной ширины и глубины. Попутно очищают стенки канавы от острых и твердых предметов, убирая корни, встречающиеся на пути. Если стенки делать под небольшим углом, то можно избежать осыпание почвы, это упростит работу. Когда технологическая канава выкопана, необходимо разровнять и уплотнить грунт на дне. Далее засыпают на дно песок (подойдет самый дешевый, который добывают в карьерах, но он должен быть без посторонних частиц и примесей), слоем в 10-15 сантиметров.

После подготовки песчаной подушки, на ее поверхность укладывают футляры. Затем аккуратно протягивают кабель, чтобы не повредить изоляцию. Сверху засыпают 25 сантиметров песка, уплотняя его ногами. Далее послойно укладывают грунт, уплотняя каждый слой.

Поверх всей трассы размещают сигнальную ленту с предупреждающей об опасности надписью. На этом прокладка кабеля в земле завершена, но существует еще ряд нюансов и особенностей.

Перед началом работ и после их завершения, рекомендуется измерить сопротивление изоляции с помощью мегаомметра. По завершению проверки нужно направить провода в почву, чтобы снять остаточное напряжение. Манипуляции нужно проводить в защитных перчатках и очках, так как высокое напряжение, при несоблюдении мер безопасности, может нанести серьезный вред здоровью.

В домашних условиях можно обойтись вольтметром или тестером. Они не в состоянии измерить сопротивление, но могут показать наличие пробоев и неисправностей.

Пластиковые трубы для прокладки кабеля в земле

При укладке нужно внимательно следить за целостностью изоляции, в случае ее нарушения – отказаться от использования поврежденного куска. Желательно избегать соединений проводки и стараться укладывать цельные куски. Но если стыков избежать не получается, они должны находиться над землей в специальных монтажных коробах. Закрепляют короба, прикручивая к столбикам на месте выхода провода из земли. Использовать самодельные приспособления нежелательно, они ненадежны и могут принести ряд проблем.

Как завести в дом

Так как прокладка кабеля под землей через фундамент запрещается, существуют другие методы ввода трассы в дом:

  1. При наличии подвала в доме, можно в фундаменте проделать отверстие, поместить в него отрезок металлической трубы. Протянуть сквозь нее провод, а свободное пространство заполнить монтажной пеной.
  2. Убрать излишки и покрыть раствором цемента.

Второй вариант – пропустить проводку сквозь стену. Для этого понадобится труба изогнутой формы. Сгибы не должны быть под углом 90 градусов. Трубу устанавливают в месте, где трасса подходит к дому.
При наличии свайного фундамента, доведя канаву до точки ввода в дом, проделывают дыру в полу, через нее заводят провод.

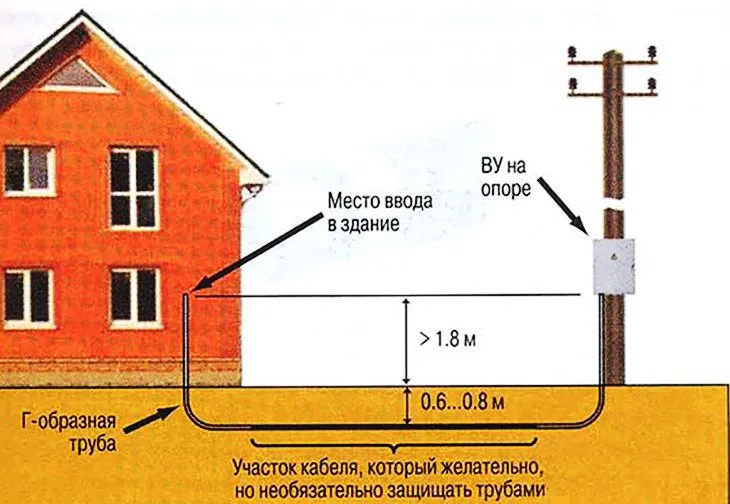

Как сделать ввод кабеля в дом под землей

Мелкозаглубленный фундамент позволяет расположить питающую линию под ним. Для этого прокладывают трубу из металла на глубине не менее 50 сантиметров от фундамента, через нее протягивают провод.

 Прокладка кабеля под дорогой

Если есть необходимость прокладывать трассу под дорогой, то необходимо получить на это разрешение у организации, которой принадлежит дорога. Сделать это нужно, потому что там могут проходить другие коммуникации и есть шанс их повредить.

Как и при монтаже кабеля на участке, под дорогой он должен находиться на глубине от 70 сантиметров. Нужна подушка из песка, желательна защита асбоцементной трубой.

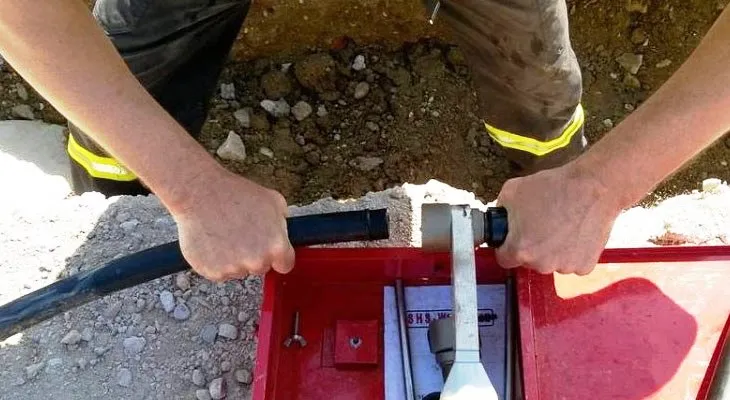

Если же дорога покрыта асфальтом, то разрушать ее вряд ли разрешат, и восстановление обойдется дорого. В данном случае нужно использовать специализированное оборудование, позволяющее сделать прокол под дорогой. Услуга достаточно дорогая, но она обойдется дешевле, чем снимать и восстанавливать асфальтированное покрытие.

Нюансы при монтаже в зимнее время

Укладка кабеля зимой

Правила разрешают проводить монтаж электрики в зимний период, но следует соблюдать некоторые ограничения:

  • Прежде чем положить электрические провода в технологическую канаву, их необходимо отогреть при комнатной температуре.
  • После проведения манипуляций по отогреву проводки, необходимо быстро произвести ее укладку. При уличной температуре, не ниже десяти градусов время ограничивается одним часом. Если температура от десяти до двадцати градусов ниже ноля, то работу нужно выполнить за сорок минут. Температура ниже двадцати градусов — на работы менее получаса. Ниже данной отметки термометра электромонтажные работы на улице проводить запрещено.
  • Без предварительного прогрева разрешена укладка, если уличный термометр показывает температуру не ниже пяти градусов. При монтаже кабеля, защищенного изоляцией температура должна быть не ниже -7 градусов и -15 если изоляционный слой из ПВХ или резины.

Все вышеперечисленные рекомендации и правила помогут в монтаже электрокабеля на участке под землей. Не стоит забывать о соблюдении техники безопасности, использовать специальную защитную одежду.

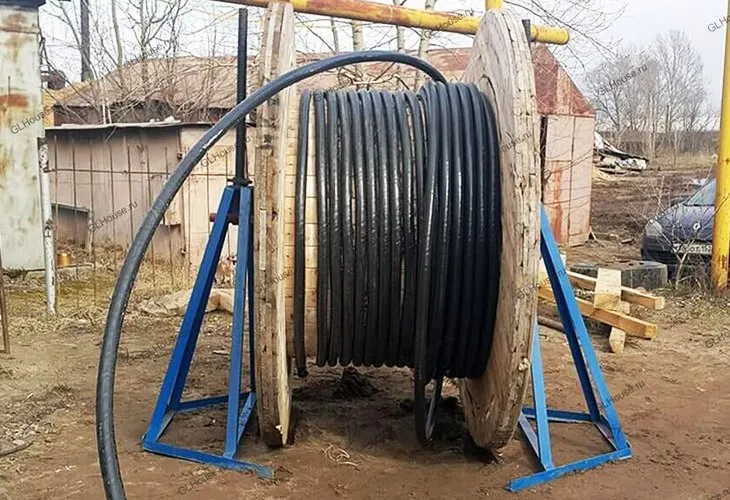

Расположение трассы лучше планировать заранее, четко определив размеры. Важно, чтобы при прокладке провода не было натяжения, оставался запас около 2%. Во время соединительных работ нужно соблюдать дистанцию между кабелем и муфтой, расстояние должно быть около 25 см. Кабель к месту монтажа доставляют на специальных барабанах. Выгружать из автомобиля их нужно аккуратно, чтобы не повредить. Прокладка кабеля в земле требует знаний, навыков и ответственного подхода.

Какую гофру использовать для прокладки кабеля в земле?


Для прокладки кабеля в земле рекомендуется использовать гофру из специального полиэтилена, который устойчив к воздействию влаги, химических веществ, солнечных лучей и механических повреждений. Такие гофры обычно имеют высокую прочность, гибкость и долговечность, что позволяет использовать их для прокладки кабеля на длительный период времени.

Кроме того, гофры для прокладки кабеля в земле должны иметь специальные уплотнительные кольца, которые обеспечивают герметичность прокладки и защищают кабель от влаги и пыли.

Например, для прокладки кабеля в земле можно использовать гофры из ПНД (полиэтилена низкого давления), ПВХ (поливинилхлорида) или других материалов, которые соответствуют требованиям безопасности и надежности прокладки кабеля в земле.

Видео. Наружные сети, прокладка кабельных линий
