При обустройстве водной зоны отдыха в собственном доме или на даче наряду с вопросом размеров и декорирования возникает вопрос правильной технологической оснастки бассейна. Как обустроить систему очистки и порядок консервирования на зимний период? Если небольшой бассейн расположен в доме или закрытом отапливаемом павильоне, то вода может нагреваться от окружающей среды. Если это уличный круглогодично используемый бассейн, то как нагреть воду в бассейне до оптимальной температуры?

Содержание:

Теплообменник для бассейна – залог здорового закаливания круглый год

Теплообменник в стальном корпусе

Учитывая стоимость обогревательного оборудования и тарифы на потребляемые отопительной системой энергоресурсы (электричество, газ, уголь), решение поставленной проблемы требует серьезного внимания и профессиональных консультаций уже на этапе проектирования. Владельцам построенных бассейнов, желающим снизить денежные расходы на обогрев бассейна, переоборудование системы отопления также возможно, только окажется более хлопотным делом и трудозатратным. Поэтому специалисты рекомендуют продумать заранее все обслуживающие коммуникации.

Теплообменник для бассейна – залог здорового закаливания круглый год

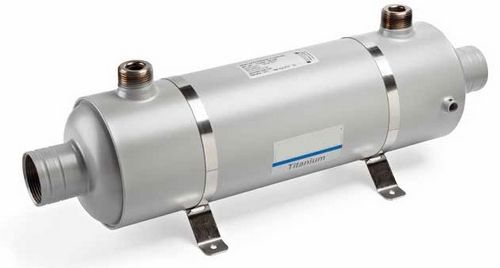

Теплообменник в титановом корпусе

Искусственный подогрев воды в бассейне может осуществляться с применением следующих типов обогревателей:

  1. солнечный нагреватель. Потребляя солнечную (бесплатную) энергию, требует минимальные расходы на покупку энергоресурсов. Они все же есть, хоть и в небольшом количестве для работы насоса, обеспечивающего циркуляцию воды. Очень компактны и выгодны в солнечный, летний период. К сожалению, в пасмурную погоду толку от них мало, а зимой и вовсе требуют полного отключения.
  2. электронагреватель проточный. Компактен, прост в монтаже и эксплуатации, однако потребляет много электричества не только для работы нагревательных элементов, но и обеспечения потока холодной воды, без которого автоматически отключается. Этот вид нагревателей хорош только для небольших бассейнов и очень зависим от качества и пропускной способности электропроводки.
    Теплообменник для бассейна – залог здорового закаливания круглый год

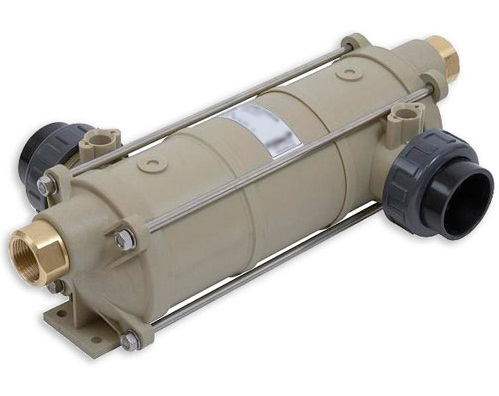

    Теплообменник в термопластиковом корпусе

  3. тепловой насос. Эффективно работает благодаря непрерывной циркуляции теплоносителя (принцип разницы температур), концентрирует накопленное тепло в теплообменнике, позволяющему отапливать не только бассейны, но и достаточно большие помещения. Энергия затрачивается только на работу насоса. При всей привлекательности такого оборудования стоимость его весьма велика, потребуется длительный период ее «окупаемости».
  4. теплообменник. Принцип работы, как и у обычной батареи. Тепло поступает из отопительной системы дома и передается непосредственно воде, поступающей в бассейн. Змеевик спрятан в цилиндрической колбе. Скорость нагрева воды зависит от циркулярного насоса. Большой диапазон мощностей позволяет подобрать оптимальную модель для бассейна любого размера. Имеет конструкционную зависимость от нагревательного котла, который может работать от электричества, дров, газа, другого твердого топлива.

Как видно, обогрев постоянно работающего бассейна обязателен, выбор водонагревателя зависит от многих факторов: размеров бассейна, его месторасположением (на улице, в помещении), доступности каждого типа энергоресурсов, финансовыми возможностями и пр. Для дачи, загородного дома наиболее выгодный водонагреватель для бассейна — система с теплообменником.

Теплообменник для бассейна – залог здорового закаливания круглый год

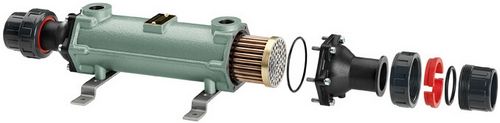

Трубчатый теплообменник

Каким образом встраивается теплообменник в систему обогрева воды

Горячая вода из системы центрального отопления поступает в змеевик теплообменника. Остывшая вода из бассейна с помощью циркулирующего насоса подается на очистку в фильт, а после него в теплообменник, где нагревается и возвращается обратно в бассейн. Важно, чтобы хлорирующее устройство располагалось после теплообменника во избежание его преждевременного износа от воздействия большой концентрации хлора.

Термостат теплообменника позволяет регулировать мощность нагревания, а с контроллером температур появляется возможность удерживать определенный уровень тепла воды, что значительно снижает энергозатраты и создает более комфортные условия для владельцев бассейна. Так взрослым температура воды рекомендуется 22-26°, а детям свыше 30°. Можно в целях закаливания принимать кратковременные «бодрящие ванны» с более низким порогом. В большинстве случаев для укрепления здоровья достаточны длительные водные процедуры в пределах указанных выше диапазонов.

Теплообменник для бассейна – залог здорового закаливания круглый год

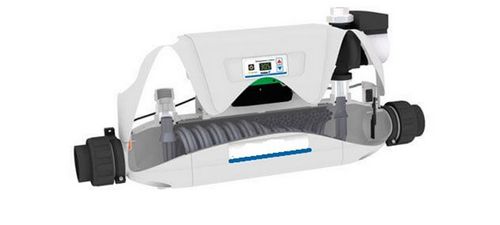

Спиральный (змеевиковый) теплообменник со встроенными цифровым контроллером

Возможно подключение системы обогрева бассейна к отдельному котлу. Дровяной котел особенно выгоден по себестоимости топлива. Не исключается возможность замены твердотопливного котла тепловым насосом или системой солнечных батарей, о преимуществах и недостатках которых рассказано ранее.

Для нагрева 1 м3 воды на 1° в течение 1 ч будет затрачиваться не более 1кВт потребляемой тепловой энергии. Время нагрева может быть увеличено до 1,5 ч в зависимости от пропускной способности змеевика, температуры горячей воды в системе (лучше всего 70-80°) и скорости насоса. Точную формулу просчета скорости нагрева указывают в паспорте каждого конкретного изделия. Стоит так же учесть, что сразу после монтажа системы обогрева, первый полный обогрев воды в бассейне займет 24-28 ч. У большинства производителей для уличных бассейнов мощность в кВт равняется объему в м³, а для расположенных в помещении ¾ объема.

Теплообменник для бассейна – залог здорового закаливания круглый год

Теплообменник с циркулирующим насосом

Разновидности теплообменников

Остановив свой выбор на теплообменнике, остается открытым вопрос как нагреть воду в бассейне, не переживая о бесперебойности и долговременности работы коммуникаций.

Теплообменник для бассейна может иметь различную внешнюю и внутреннюю конструкцию, которая в первую очередь зависит от предполагаемого объема воды и ее качества:

  • — по мощности: от 13 до 120 кВт. Изделия некоторых производителей способны на максимальной мощности обогреть бассейн объемом до 450 м³. При использовании теплообменника с большей мощностью, чем показал теплофизический расчет, ускорится процесс нагревания воды. Но не следует переусердствовать, чтобы не вызывать самопроизвольное отключение газового котла. На даче, как правило достаточно нагревателя с небольшой мощностью. При желании можно разобраться со схемой сборки отопительных коммуникаций и произвести ее своими руками;
  • — по материалу корпуса: кислотостойкая нержавеющая сталь, титан, армированный термостойкий пластик. Наибольшее распространение получили стальные колбы. Титановые — идеальный вариант для соленой воды и с высоким содержанием хлора, термостойкий пластик так же обладает высокими антикоррозийными свойствами;
    Теплообменник для бассейна – залог здорового закаливания круглый год

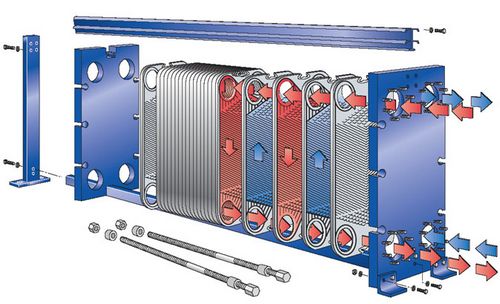

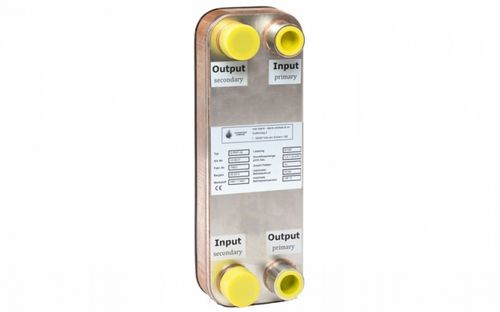

    Пластинчатый теплообменник

  • — по внутреннему устройству: трубчатые, спиральные (змеевиковые), пластинчатые. При выборе одной из первых двух моделей следует особое внимание уделить толщине колбы для предупреждения преждевременной течи. Пластинчатые обладают высокой эффективностью, но менее популярны из-за больших сложностей с техобслуживанием, требующим очистки от отложений. Большое внимание нужно уделить показателям внутреннего сопротивления, и, исходя из них, подобрать соответствующий насос. В пластинчатых теплообменниках внутреннее сопротивление наибольшее;
    Теплообменник для бассейна – залог здорового закаливания круглый год

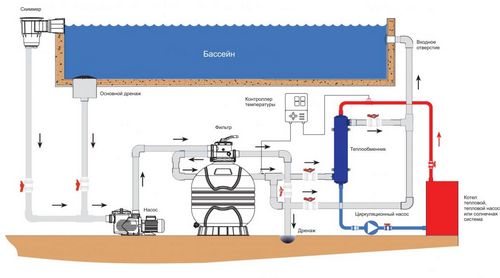

    Схема вертикального подключения теплообменник

  • — горизонтальное вертикальное подключение.

Какое бы высокоэффективное оборудование вы ни выбрали, сборку системы даже на даче лучше доверить профессиональным мастерам. Собрать ее своими руками можно и выгоднее, сэкономив на услугах монтажника, но, нарушив хотя бы одно из требований, появляется большой риск поломки или, как минимум, потери тепла. Например, для отключения теплообменника от созданной цепи без остановки работы фильтра нужно первоначально сделать правильную разводку – подключить нагреватель в трубную обвязку с помощью байпаса.

Теплообменник для бассейна – залог здорового закаливания круглый год

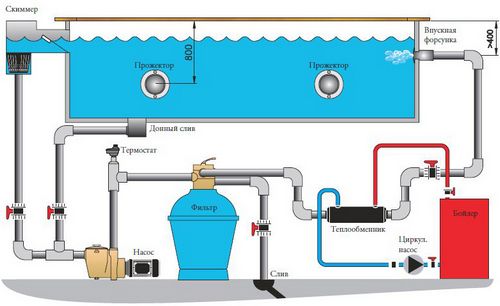

Схема горизонтального подключения теплообменника

И таких нюансов множество, проконтролировать целесообразность и правильность их применения может опытный инженер.
