Теплый пол электрический: инфракрасный, кабельный и стержневой

Все системы, вне зависимости от различных принципов функционирования и технических характеристик, могут предоставить улучшенный комфорт, удобство в использовании и существенные экономии электроэнергии. Сравнивая с обычным центральным отоплением, системы ИК, кабельные или стержневые, могут обеспечить равномерный электрообогрев пола.

В настоящее время выделяют три типа теплых полов, работающих от электричества:

• ИК-пленочный пол;
• Кабельный теплый пол;
• Стержневой (карбоновый) теплый пол.

Содержание:

• Инфракрасный пол
• Кабельный теплый пол
• Стержневой теплый пол
• Рекомендации по выбору электрического теплого пола

Инфракрасный пол

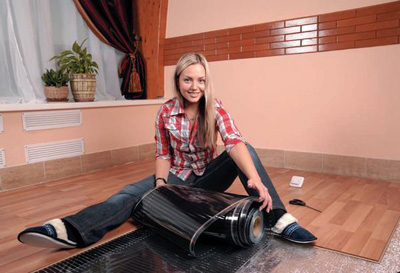

Инфракрасный пленочный теплый пол (ИК) представляет собой современный способ отопления, подогрев она осуществляет за счет ИК-излучения. Инфракрасная нагревательная пленка по многим техническим характеристикам превосходит аналогичные системы напольного обогрева. Кроме того, для работы ИК-системы не нужно проводить трудоемкие монтажные работы по обустройству бетонной стяжки и выкладке нагревательных элементов.

Инфракрасный пленочный пол может совмещаться с любой разновидностью финишного напольного покрытия. Также инфракрасная отопительная пленка более проста в ремонте. Система работает по параллельной схеме, а значит, даже при выходе из строя одной из секций, все остальные продолжат работу, заменить необходимо будет только 1 участок.

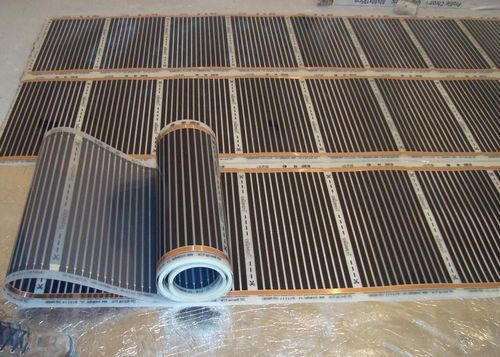

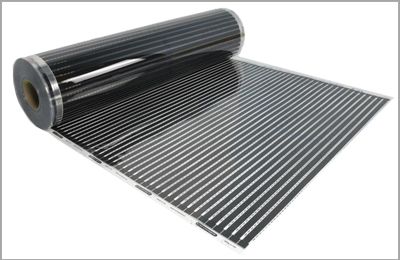

ИК-пленка, обеспечивающая подогрев пола, изготавливается с применением плотных полимерных соединений. Между двумя слоями ИК-пленки размещаются элементы, обеспечивающие подогрев напольной поверхности. Работает такая система от электросети и не требует размещения блока питания или других дополнительных устройств, помимо терморегулятора.

Каждый тепловой элемент оснащен проводником к которому присоединен провод. Провод, в свою очередь, подключается к источнику питания. Инфракрасный пол оснащен термостатом, который регулирует степень обогрева с помощью встроенных датчиков. Пленочный пол обладает рядом преимуществ:

•

  ИК-излучение обеспечивает подогрев предметов, а не воздуха;

• ИК-пол не создает восходящих потоков, благодаря такой особенности не возникает сквозняков и перемещения пыли;
• ИК-пленочный пол может обеспечивать локальный подогрев – это создает разный температурный режим в разных зонах одной комнаты;
• Ленточный пол прогревается в течение 20-30 минут, в то время как водяной или стержневой за 3-4 часа;
• Пленочный пол имеет более чем 20-летний срок службы.

Однако представленная система имеет и свои недостатки:

• Ленточный электрический пол при повреждениях или неправильном монтаже может спровоцировать возгорание в результате короткого замыкания;
• Механизм, обеспечивающий электроподогрев пола, может выйти из строя из-за перепадов напряжения.

Основные технические характеристики:

• Напряжение электросети: 220 В, 50 Гц;
• Температура нагрева пленки: 45-80 °C;
• Мощность потребления электроэнергии: 150-400 Вт/м2;
• Длина ИК-волны: 6-20 мкм.

Кабельный теплый пол

Электрический кабельный пол обеспечивает подогрев в процессе максимального преобразования мощности кабеля в энергию тепла. Кабель для теплого пола может нагреваться до температуры в 60-70°C, а его изоляционная обмотка может без потери свойств выдержать нагрев до 100°C.

В отличие от водяного теплого пола, электрический пол, использующий для нагрева провод, нагревается гораздо быстрее (в течение 30-40 мин.), но при его монтаже обязательно обустройство цементной стяжки. Водяной пол отличается сложным процессом монтажа трубопровода, в то время как провод укладывается просто и легко. Наряду с этим, кабельный пол стоит несколько дороже, чем инфракрасная система обогрева.

Для обеспечения нагрева поверхности пола система использует нагревательный провод. Провод может быть резистивным (одножильным и двухжильным) и саморегулирующимся.

Резистивный провод изготавливается с применением меди, латуни и нихрома. Он покрывается двумя-тремя слоями поливинилхлоридного изоляционного слоя, который может выдерживать воздействие высоких температур и защищает все виды обогревательных кабелей от механических повреждений. Провод обернут экранирующей обмоткой из проволоки или фольги, которая защищает от электромагнитного излучения; также обмотка выполняет функцию заземления.

Одножильный провод представлен в виде металлической жилы, которая обладает высоким электрическим сопротивлением. Его постоянная теплоотдача может привести к серьезному перегреву на отдельных участках системы. Двухжильный провод отличается тем, что одна из жил интенсивно обеспечивает подогрев, в то время как вторая выполняет функцию токопроводящего элемента.

Провод саморегулирующегося типа может активно изменять мощность обогрева в случае изменения температуры окружающей среды. Такие виды кабелей оснащены надежной внешней и внутренней изоляцией, которая обеспечивает отличную механическую, химическую и электрическую защиту. В качестве нагревательного элемента здесь выступает полупроводниковая матрица. Если температура воздуха в помещении понижается, то середина кабеля сжимается, что влечет за собой увеличение силы тока и повышение количества тепла.

Кабельная система имеет следующие преимущества:

• Способна равномерно распределять тепло по всей высоте комнаты;
• Не сушит воздух;
• Не влияет на особенности дизайна помещения;
• Может быть уложена под плитку, стяжку, линолеум, ламинат;
• В отличие от водяного теплого пола, не способна к разгерметизации;
• Эксплуатационный срок достигает 20 лет;
• По сравнению с водяными полом имеет низкую инерционность нагрева.
• Не создает фоновых шумов во время работы.

Наряду с этим, кабельный пол имеет ряд существенных недостатков, среди них:

• Высокая стоимость затрат на электроэнергию;
• Необходимость полного демонтажа финишного покрытия при повреждениях нагревательного элемента;
• Повышение электромагнитного фона в области пола.

Технические характеристики:

• Номинальное напряжение: 220 В, 50-60 Гц;
• Максимальная температура нагрева: 105 °C;
• Номинальная мощность: 20 Вт/м.п.;
• Минимальный радиус изгиба: 15 мм.

Стержневой теплый пол

Электрический стержневой пол функционирует за счет карбоновых нагревательных элементов. Принцип действия такой системы заключен в том, что карбоновый стержень выполняет функцию длинноволнового излучателя, который работает в рамках диапазона инфракрасного излучения, которое по своим характеристикам схоже с солнечным светом.

Такой электроподогрев способствует сохранению оптимального уровня влажности в воздухе комнаты. При этом находящиеся в ней предметы могут прогреваться в глубину на 1,5-2 см. Стержневая система использует принцип работы инфракрасного обогревателя. Карбоновый стержень изготовлен с применением мелкодисперсного графитового порошка, который покрыт изоляционным покрытием из полиэтилена и полиэстера.

По сравнению с водяным теплым полом, стержневой демонстрирует более высокую степень надежности и долговечности, а благодаря изоляции с помощью напольного покрытия увеличивается и параметр площади обогрева.

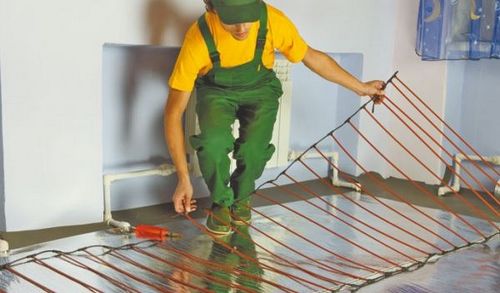

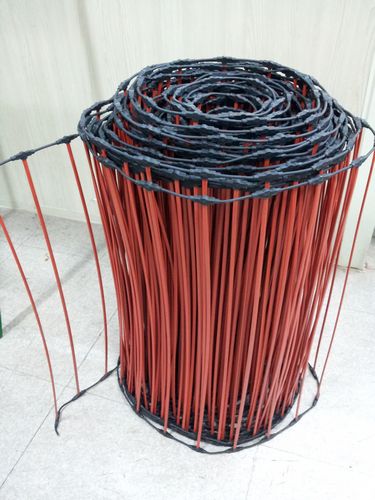

Стержневая система представляет собой гибкие карбоновые стержни, которые соединяются между собой с помощью медного кабеля и обмотаны трехслойной полимерной изоляцией. Укладывать их можно в комнате с любой планировкой. Пленочная система укладывается в паркет, также она может быть покрыта ламинатом или линолеумом. Эту обогревательную конструкцию можно монтировать в потолок или стены, сверху может быть размещено декоративное покрытие.

Принцип работы стержневого пола заключается в передаче тепловой энергии с применением длинноволнового инфракрасного диапазона. По медному кабелю электрический ток поступает прямиком на карбоновый стержень, который вырабатывает ИК-излучение.

Преимущества стержневых теплых полов:

• Все виды напольных финишных покрытий отлично сочетаются со стержневой системой;
• Конструкция отличается повышенной пожаробезопасностью;
• Имеет малый вес – нагрузка на базовый пол при этом минимальная;
• Может размещаться в комнатах, отличающихся сложной планировкой с большим количеством мебели;
• Хорошо переносит условия повышенной влажности;

Недостатки:

• При укладке под бетонную стяжку или керамическую плитку невозможно провести ремонт без предварительного капитального демонтажа покрытия;
• Высокая стоимость;
• Невозможность использования алюминиевой подложки – при реакции со щелочной средой алюминий медленно растворяется, что, в свою очередь, может нанести вред карбоновым стержням;
• Малый эксплуатационный срок – 3-5 лет.

Технические характеристики:

• Потребляемая мощность: 108-180 Вт/п.м.;
• Энергопотребление на 1 п.м.: 20-50 Вт/ч;
• Питание: 220 В, 50 Гц;
• Длина волны ИК обогрева: 10-15 мкм.

Рекомендации по выбору электрического теплого пола

Для того чтобы определиться с тем, какой электрический пол подойдет лучше всего, в первую очередь следует сравнить технические характеристики каждого вида и соотнести их с эксплуатационными условиями. Наиболее значимый показатель здесь – это мощность, с которой осуществляется электроподогрев.

Если нужно подобрать систему теплого пола для помещения с повышенной влажностью, то показатели потребляемой мощности должны превышать значение в 160–180 Вт/м2. Еще один важный параметр заключается в простоте управления теплым полом. Дело в том, что режим изменения температуры в комнате регулируется с помощью специальных датчиков, которые подают сигнал к органу управления. Термостат сможет обеспечить поддержку оптимальной температуры системы.

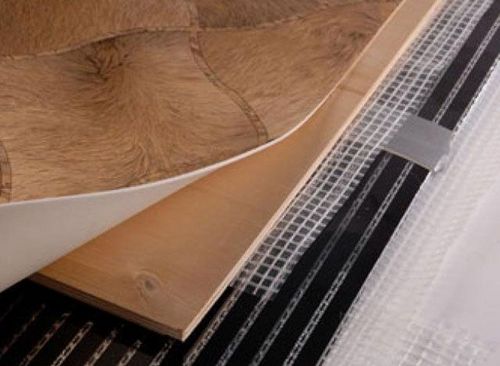

Если электрический теплый пол будет применяться в качестве источника основного отопления и нагреваться будет ламинатное, ковролиновое или линолеумное покрытие, то наиболее подходящим вариантом будет инфракрасный теплый пол. Это связано с тем, что при ИК-обогреве финишное покрытие деформируется и рассыхается меньше всего. Тем не менее пленочный инфракрасный пол отлично сочетается и с керамической плиткой. Для обеспечения ровной поверхности лучше всего применять фанеру или листы ГВЛ.

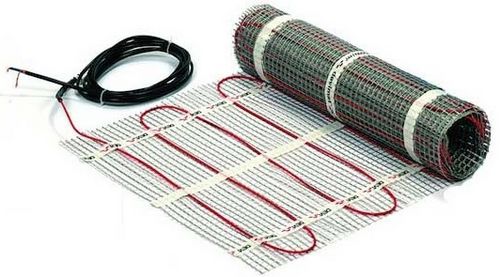

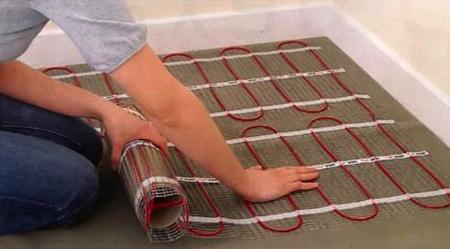

Под плитку в ванной комнате и спальне рекомендуется устанавливать нагревательные маты. В этом случае плитка будет крепиться поверх обогревательного слоя с помощью клея. При использовании ИК-пленки для обогрева гостиной или кухни, не обязательно применять теплоизоляционное покрытие, размещенной между матами и плиткой. Это позволит существенно сэкономить электроэнергию.

Важно помнить о том, что ИК-пол не в состоянии обеспечить надлежащую температуру нагрева зимой, потому в качестве основного источника тепла в жилых комнатах лучше использовать более мощную кабельную обогревательную систему. Для этого может применяться как одножильный, так и двужильный нагревательный кабель под стяжку.

Если теплый пол стержневого типа будет единственным источником отопления, то он должен сочетаться с эффективным теплоизолятором. Эту функцию могут выполнять пенополистирольные плиты с толщиной в 20-50 мм. Если любая из представленных обогревательных конструкций будет единственным источником тепла, площадь подогрева должна составлять не менее 80% от всей поверхности пола в комнате. Монтаж можно выполнять своими руками, но сборку и установку кабельной и стержневой системы лучше поручить квалифицированным специалистам.
