При необходимости установки температурного режима в помещении помогает терморегулятор для отопления. Он может быть установлен на любое отопительное оборудование, за исключением чугунных батареек. Терморегулятор позволяет уменьшить температуру, но нельзя использовать его для повышения температуры.

Содержание:

Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

Как устроен терморегулятор

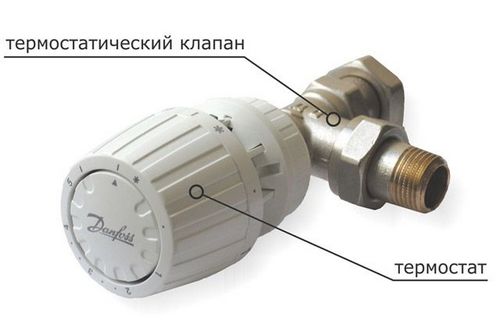

Терморегулятор включает в себя две основные части: термоклапан и термостатическую головку. Размеры устройства подходят под разные диаметры труб и типы отопительных систем. Термостатический элемент съёмный. На один и тот же термоклапан можно поставить регулятор разных типов.

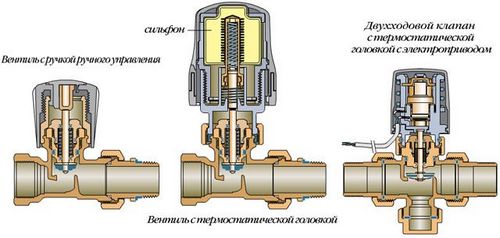

Принцип работы терморегулятора для батарей отопления понять не сложно, если разобраться в его конструкции. Термоклапан напоминает с виду простой вентиль. Состоит из седла и запорного конуса, открывающего и закрывающего канал для теплоносителя. Температуру регулируют с помощью изменения количества теплоносителя, который проходит через отопительный прибор.

Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

Для однотрубной и двухтрубной систем клапана различаются. Это связано с тем, что гидравлическая нагрузка на вентиль в однотрубной системе ниже в два раза. Вентили для однотрубных систем можно ставить в водяные контуры с естественной циркуляцией.

На заметку. На клапане изображена стрелка, которая указывает направление движения теплоносителя. Когда терморегулятор устанавливают в систему, стрелка должна совпадать с вектором движения потока.

Материал изготовления

Корпус вентиля делают из стойкого к коррозии металла, сверху никелируют либо хромируют.

Клапана делают из следующих материалов:

  • бронзовые с покрытием никеля или хрома;
  • латунные с никелевым слоем;
  • из нержавеющей стали.

Лучшими считаются клапана из нержавеющей стали. Они химически нейтральны, не подвержены коррозии, не вступают в реакцию с другими металлами. Цена у них выше, чем у никелированных или хромированных. В продаже клапана из нержавейки бывают не часто, поэтому чаще всего в домах или квартирах можно увидеть бронзовые или латунные изделия.

Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

Вентили из бронзы или латуни по длительности срока службы не различаются. Всё зависит от того, насколько качественно выполнен сплав. Что касается изделий известных производителей, вопроса о качестве не возникает. Доверять или нет неизвестным производителям — дело спорное. Однако при покупке нужно обратить внимание на то, чтобы на корпусе был изображён вектор потока. Без этой стрелки изделие не качественное.

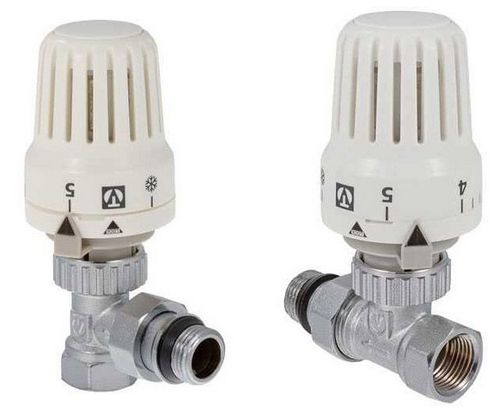

Различают клапана и по способу исполнения. В зависимости от того, как установлен отопительный прибор, клапаны могут быть угловыми либо прямыми.

Краткий обзор клапанов для батарей

На рынке представлено большое разнообразие данных изделий разных фирм и модификаций:

  • Комплекты терморегуляторов фирмы Данфос RA-G и RA-N. Бывают угловыми или прямыми, для однотрубных или двухтрубных систем. Выполнены из никелированной латуни. Выдерживают давление в 10 бар. Диаметром 1,5 и 2,0 см.
  • Комплекты терморегуляторов фирмы BROEN. Прямые с возможностью фиксированной настройки, для двухтрубной системы, диаметром 1,5 и 2,0 см. Материал изготовления — латунь с никелированным покрытием.

Какими бывают термостатические головки радиатора

Термостатические головки бывают следующих типов:

  • ручными;
  • механическими;
  • электронными.
Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

У них одинаковое предназначение, но пользовательские свойства разные:

  • Ручные устройства работают по принципу обычных вентилей. При повороте регулятора в ту или иную сторону, открывается или прикрывается поток теплоносителя. Такая система будет стоит не дорого, она надёжная, но не очень комфортная. Для изменения теплоотдачи следует самим настраивать головку.

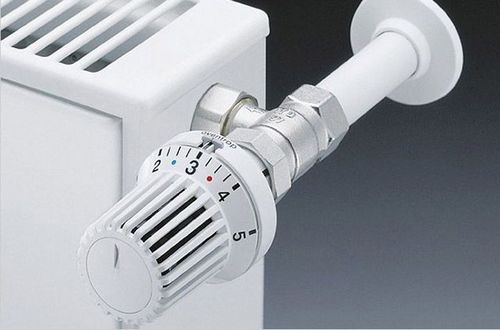

  • Механические — более сложные в устройстве, они могут поддерживать нужную температуру в заданном режиме. В основе прибора — сильфон, заполненный газом или жидкостью. Нагреваясь, температурный агент расширяется, цилиндр увеличивается в объёме и надавливает на шток, перекрывая всё больше проходной канал теплоносителя. Таким образом, в радиатор проходит меньшее количество теплоносителя. Когда газ или жидкость охлаждается, сильфон уменьшается, шток приоткрывается, в радиатор устремляется больший объём потока теплоносителя. Механический терморегулятор для радиатора отопления довольно удобный в использовании и популярный среди потребителей из-за простоты в обслуживании.

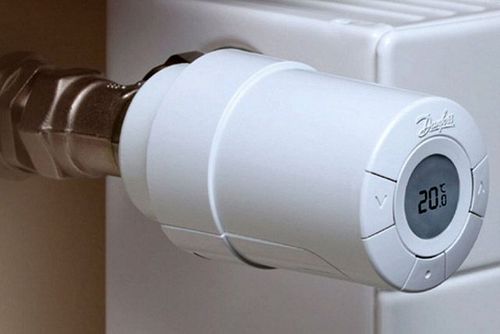

  • Электронные терморегуляторы большие по размеру. Кроме массивных термостатических элементов к ним идут в комплекте две батарейки. Штоком управляет микропроцессор. У моделей довольно большие функциональные возможности. Можно выставить температурный режим в помещении на определённое время. Например, ночью в спальне будет прохладнее, утром теплее. В те часы, когда семья на работе, температуру можно понизить, к вечеру повысить. Такие модели большого размера, устанавливать их надо на качественные отопительные приборы, чтобы без проблем эксплуатировать несколько лет. Стоимость у них довольно высокая.
Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

Есть ли разница между жидкостным и газовым сильфоном? Считается, что лучше реагирует на изменение температуры газ, но такие устройства более сложные и дорогие. Жидкостные нормально справляются со своей задачей, но немного «неповоротливые» по реакции. Можно выставить требуемый температурный режим и выдержать его с точностью до 1 градуса. Поэтому терморегулятор с жидкостным сильфоном с успехом решает вопросы регулировки подачи теплоносителя в отопительный прибор.

Выносные термодатчики

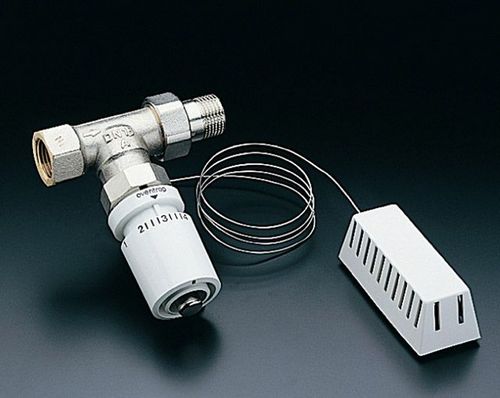

Иногда требуется устанавливать терморегулятор для радиатора отопления с выносным датчиком.

Термостатическую головку нужно устанавливать таким образом, чтобы она «смотрела» в сторону комнаты. Это условие для точного определения температуры. Но в реальности так можно сделать не всегда. Устройство может «не вписаться» в монтаж радиатора из-за своего размера. Выручит выносной датчик, который соединяют с термоголовкой капиллярной трубкой. Располагают в любом месте, где нужно измерять температуру окружающей среды. Расстояние от датчика до термоголовки может быть около двух метров и более.

Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

При установке датчика нужно соблюдать следующие условия:

  • На уровне пола воздушная прослойка более холодная, поэтому температурные датчики нужно поднимать не менее чем на 0,8 метров.
  • Рядом не должно быть источников тепла.
  • Прямые солнечные лучи не должны попадать на прибор.
  • Устройство нельзя закрывать мебелью или тяжёлыми шторами.
  • К стене датчик крепят скобами.

Этот способ регулировки температуры в помещении очень удобный. Но такие терморегуляторы стоят дороже, чем с ручной настройкой. Это следует учитывать при решении вопроса, как выбрать терморегулятор для радиатора отопления.

Обзорная информация

Термостатические головки разных фирм с диапазоном рабочих температур от 0 до 40 градусов выше нуля, позволяют настраивать температуру в комнате в диапазоне от 6 до 28 градусов. Среди них можно назвать следующие устройства:

  • Danfoss living eco, электронная программируемая модель.
  • Danfoss RA 2994, механического типа, оснащён газовым сильфоном.
  • Danfoss RAW-K механический, отличается тем, что сильфон заполнен не газом, а жидкостью и предназначен для панельных отопительных приборов из стали.
  • HERZ H 1 7260 98, механического типа, сильфон наполнен жидкостью, устройство этой фирмы обойдётся немного дешевле.
  • Oventrop «Uni XH» и «Uni CH»с жидкостными сильфонами, настраивают механическим способом.

Правильная установка

Терморегулятор можно ставить на входе или на выходе из радиатора. Он будет работать в любом случае. Из технической характеристики прибора следует, что завод проводит его настройку-калибровку под уровень температуры на высоте, соответствующей положению верхнего коллектора радиатора: 0,6-0,8 метров. Поэтому его удобно подстраивать вручную.

Если необходимо установить терморегулятор снизу, нужно приобретать устройство с нижним способом подключения. Можно поставить устройство с выносным датчиком, либо выполнить перенастройку термоголовки. Делать это не сложно, пошаговая инструкция есть в паспорте. Требуется иметь рядом термометр и крутить головку в разные стороны.

Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

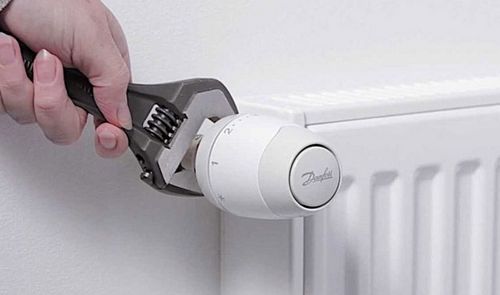

Устанавливают регулятор с помощью фум-ленты или льняной подмотки для герметизации. Монтаж проводится по традиционной схеме. В клапане есть резьба, под которую подбирают фитинги или нарезают на трубе соответствующую резьбу. Монтаж нужно делать осторожно, чтобы не сломать хрупкий корпус из латуни.

На заметку. Когда терморегуляторы устанавливают в многоквартирном доме, обязательно требуется врезать байпас, соединяющий трубы на подачу и обратку перед радиатором отопления. Это делается для того, чтобы не трогать стояк дома при регулировке. При отсутствии байпаса могут вынести административный штраф.

Термостатические элементы, которыми измеряют температуру в помещении и управляют запорным механизмом, нужно устанавливать горизонтальным образом. От этого зависит, насколько правильно будет работать регулирующая система.

Как регулируют термоклапаны

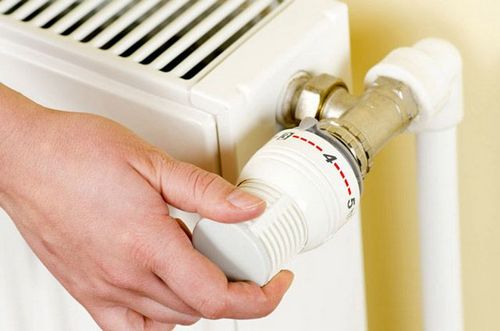

Если поставить головку терморегулятора в крайнее левое положение, температура в комнате начнёт повышаться. Обязательное условие — дверь должна быть закрыта. Когда в помещении станет на 5-7 градусов выше желаемой, терморегулятор поворачивают вправо. Отопительный прибор начнёт охлаждаться. Ручку регулятора следует плавно крутить в правую сторону до тех пор, пока температура не опустится до требуемого комфортного уровня. Как только теплоноситель зашумит, отопительный прибор начнёт прогреваться. Нужно заметить, на какой цифре выставлена метка. Это и будет та точка отсчёта, требуемая для регулировки нужной температуры.

Таким образом можно менять настройки регулятора столько раз, сколько это нужно. Делать это не сложно, достаточно один раз внимательно выполнить всё по инструкции.

Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком

Практически все модели терморегуляторов разных производителей настраивают по одному и тому же принципу. Исключение составляют сложные программируемые приборы, где требуется специалист.

Терморегулятор для электрического радиатора отопления выполняет такие же функции, но настройка немного отличается.

Факторы, которые влиять на настройки регулятора:

  • сквозняки или частое проветривание комнаты;
  • резкое изменение уровня температуры на улице;
  • направленные солнечные лучи;
  • наличие возле
  • термостата других, близко расположенных источников теплового излучения или, наоборот, холода (трубопроводы, холодильник);
  • нарушения при установке прибора;
  • не правильно выставленные изначальные настройки.

Преимущества прибора

Использование терморегуляторов несёт определённые выгоды:

  • С его помощью можно поддерживать комфорт и требуемый температурный режим, существенно сэкономить тепловую энергию. Это ощутимо в квартирах с централизованным теплоснабжением, где имеются счетчики тепловой энергии. Подсчитано, что при использовании устройства в индивидуальной системе отопления, экономия составляет до 25 процентов.
  • С помощью терморегулятора улучшается микроклимат в комнате, так как воздух не пересушивается от излишне высоких температур.
  • Можно выставить разные температурные режимы к комнатах дома или квартиры.
Терморегулятор для батарей отопления: механический и электрический, принцип работы, как выбрать терморегулятор для радиатора отопления с выносным датчиком
  • Встраивать терморегулятор в радиаторы никогда не поздно. Действующая система или только запускается — не важно, монтаж не сложный.
  • При эксплуатации прибора не нужны дополнительные затраты на обслуживание.
  • Современные дизайнерские решения термостатов подходят под любой интерьер помещения.
  • Длительный срок службы при правильном монтаже.
  • Терморегулятор позволяет выставить температурный режим с точностью до 1 градуса.
  • Прибор помогает равномерно распределить теплоноситель по водяному контуру.

Итоги

Терморегуляторы являются важными составляющими отопительной системы. Они значительно улучшают эксплуатационные характеристики радиаторов, помогают экономить семейный бюджет, снижая затраты на энергоносители.
