Требования к вентиляции котельной в частном доме

Общие и специальные стандарты, касающиеся вентиляции в котельной частного дома, изложены в документах СНБ 4.03.01-98 и СНиП 2.04.05, II-35. Если мощность газового котла не превышает 30 кВт, оборудование допускается размещать в жилых помещениях, облицованных негорючими материалами, при условии наличия правильно организованной приточной вентиляции, как указано в требованиях газовых нормативов.

Вытяжкадлягазовогокотлавчастномдоме должна располагаться на потолке, а все помещение котельной должно быть интегрировано в общую систему вентиляции всего дома. Ниже отверстия для вытяжки продуктов горения через дымоход газового котла должно быть еще отверстие, предназначенное для периодической чистки дымохода. Приточные отверстия, обеспечивающие подачу воздуха в помещение газовой котельной, должны подбираться исходя из соотношения 8 кв.см. на 1 кВт мощности котла при наружной подаче воздуха и 30 кв.см. на 1 кВт в случае подачи воздуха из смежных помещений.

Естественная и принудительная вентиляция для газового котла в частном доме

Вентиляциидлягазовогокотла в частномдоме,если оборудование имеет небольшую мощность, может быть достаточно простой в исполнении и не требовать задействования источников энергии для своего функционирования. Но естественная вентиляциягазовойкотельной не обеспечивает стабильного воздухообмена, который бы гарантировал в любых погодных условиях и величине давления трехкратное замещение объемов воздуха в столь ответственном помещении.

Именно по этой причине, особенно когда речь идет о мощном газовом котле напольного исполнения, организуется принудительная вентиляциявкотельнойчастногодома, которая обычно работает параллельно с естественной. Она основана на установке приточных вентиляторов, которые для экономии электроэнергии обычно включаются только при запуске котла, и вытяжки для газового котла непосредственно над ним. Кроме того, для большей эффективности в вентиляционный канал устанавливается вытяжной вентилятор, защищенный от воздействия высоких температур и подбираемый с запасом мощности в 25-30%.

Устройство вентиляции помещения с газовым котлом

Существуют следующие типы вентиляции для газового котла в частном доме:

  • Естественная и механическая по принципу тяги;
  • Вытяжная, приточная и комбинированная по назначению;
  • Канальная и бесканальная по конструктивному решению.

При оборудовании вентиляции помещения с газовым котлом с открытой камерой сгорания учитывается следующее:

  • В помещении с газовым котлом оборудуется вентиляционный дымоход для отвода угарного газа на улицу;
  • Устраивается общая система вытяжной вентиляции из помещения с газовым котлом;
  • Обеспечивается приточная вентиляция в котельной для газового котла, поставляющая свежий воздух и кислород с улицы.

В качестве приточной вентиляции для помещения с газовым котлом вполне подойдут щели в окнах и дверях, зазоры, через которые в помещение может проникать воздух. Особенно это касается частных домов, где под котел отводится отдельная комната.

Если помещение закрывается герметично, требуется специальная система и приточная вентиляция для газового котла.

При выборе оборудования следует учитывать мощность котла, в противном случае затраты на установку газовой вентиляции не оправдают себя. Подача кислорода должна быть достаточной для поддержания нормального пламени. Иначе на теплообменнике накапливается копоть, уменьшается теплопроизводительность. Если в помещении с газовым котлом не обеспечен приток воздуха, в нем разряжается атмосфера. Падает уровень кислорода, может появиться обратная тяга, то есть продукты горения потянутся в помещение. Опасна ситуация, когда котел установлен на кухне. Поглощая кислород, он вызовет у людей кислородное голодание: резь в глазах, головную боль, недомогание.

Подсчитывая приток воздуха, учитывают и объемы помещения, в котором установлен котел.

Принцип движения воздуха

При механической тяге воздух приводится в движение вентилятором. Он располагается в вентиляционной решетке на входе воздуховода в помещение. При естественной тяге воздух двигается за счет разницы давления на улице и в помещении. И даже при наличии хорошей естественной тяги нелишней будет установка маленького вытяжного вентилятора, который поддержит движение воздуха.

Если оборудовать механический приток воздуха, то в помещении создается повышенное давление и отработанный воздух выталкивается через воздуховод.

Вытяжная вентиляция работает за счет принудительного удаления отработанного воздуха.

Существует еще один вид вентиляции газовой котельной – приточно-вытяжная или комбинированная. В данном случае это сочетание описанных ранее систем.

Канальная или бесканальная вентиляция

Бесканальная вентиляция для газового котла в частном доме представляет собой отверстия в потолке или стенах. Отверстия соединяют прилегающие друг к другу помещения. Например, между ванной комнатой и туалетом делается отверстие, а из туалета выводится вентиляционный канал наружу.

Канальная вентиляция помещения с газовым котлом это сложная система вентиляционных труб, проведенных по дому. Такой тип наиболее актуален для влажных и пыльных помещений.

Сечение труб и их расположение должен рассчитывать специалист.

Экономим газ отапливая дом! Снижаем потребление до 70 %

Как уменьшить расходы на газ в частном доме без изменений системе отопления. Экономим газ правильно — снижаем расходы на отопление до 70 %

Испытание вентиляционной системы

Проверка работоспособности вентиляционной системы производится очень просто. Достаточно взять полоску газетной бумаги и поднести её к решётке трубопровода. Если она подтягивается к ней, значит, тяга присутствует. Но таким способом можно установить только её наличие или отсутствие.

Измерение количественных характеристик тяги производится с использованием прибора для измерения силы ветра. Его крыльчатку нужно поместить внутрь вентиляционного канала и определить этот показатель по шкале. Зная величину сечения трубопровода, легко сосчитать производительность системы, то есть её достаточность для обеспечения нужного количества воздуха в помещении для нормального горения в котле.

Особняком стоят котлы закрытого горения с коаксиальными дымоходами. В них воздух в топку подаётся непосредственно из атмосферы по трубам специальной конструкции, а воздух помещения в горении участия не принимает.

Вентиляционный канал котельной не должен соединяться с воздушными магистралями общей вытяжки. Это позволит избежать распространение газа по всём помещениям дома.

Вам также может быть полезен материал о паспортизации вентиляционных систем: https://aqua-rmnt.com/ventilyaciya/pasport-ventilyatsionnoy-sistemyi.html

Как сделать вентиляцию для газовой колонки

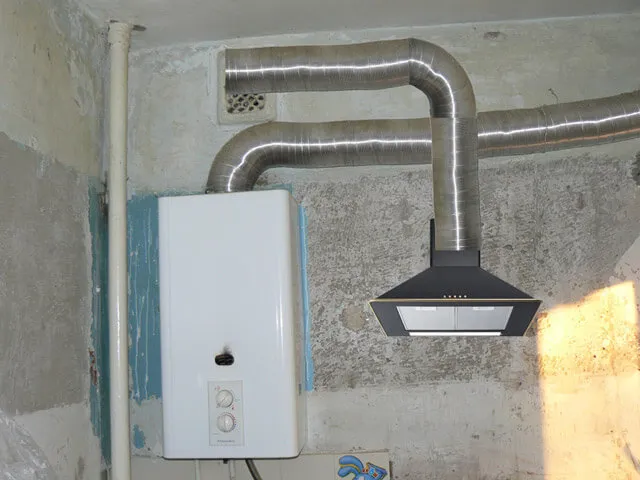

Для устройства вентиляции в помещении, где установлена газовая колонка, нужно обязательно предусмотреть дымоход. Обычно он выполнен из гофрированной металлической трубы. Наиболее выгодный и эффективный вариант — коаксиальный дымоход. Он прослужит долгий срок, и его монтаж не составляет труда. Требования к параметрам помещения, где устанавливают коаксиальную дымоходную трубу, минимальны. Все необходимые расчёты, связанные с установкой такого дымохода, зависят от мощностных характеристик газового прибора. Устройство вытяжки на кухне для газового котла очень ответственное мероприятие, от которого зависит безопасность жильцов.

Комплект дымохода для газовой колонки включает следующие элементы:

  • колпак, защищающий конструкцию;
  • проходной патрубок, которым отделяют трубу от стены;
  • крепёжные элементы;
  • переходники от трубопровода к колонке;
  • смотровое окно для проверки состояния дымоходной системы;
  • ёмкость для сбора конденсата.

Диаметр дымохода должен быть одинаковым по всей магистрали. Его размеры указывают в инструкциях производители газовых колонок.

В длину такие дымоходы обычно 400 см и более. В регионе с морозными зимами дымоходы утепляют. Когда устанавливают вентиляцию в частном домовладении, верхний конец трубы выводят на 100 см выше кровли.

Монтаж дымохода выполняют согласно нормативам СНиП:

  • у газовой колонки должен быть отдельный дымоход;
  • труба для отвода дыма должна быть смонтирована герметично для исключения протечек угарного газа;
  • материал, из которого сделана труба, должен быть устойчив к влаге и перепаду температур;
  • дымоходная труба не должна провисать, крепёж должен быть жёстким;
  • когда выполняют монтаж, главная цель — добиться равномерной тяги, поэтому трубы должны быть гладкими (трубы с квадратным сечением лучше не применять).
  • для хорошей тяги дымоход ставят вертикальным способом;
  • конденсат и сор собираются в специальном люке, который устраивают в нижней части дымохода.

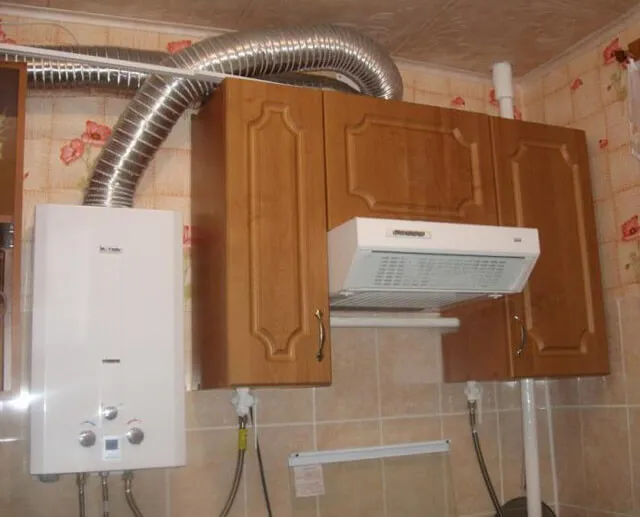

вентиляционная труба для газового котла

Этапы монтажа дымохода:

  1. В стену монтируют проходной патрубок. С наружной части стены к патрубку прикрепляют колено в 90 градусов.
  2. Внутри помещения прикрепляют отвод от колонки.
  3. Снаружи устанавливают дымоходную трубу, соединяя патрубки хомутами.
  4. По всей высоте стены равномерно распределяют крепёжные элементы.
  5. После того, как будет завершен процесс крепления трубы к стене, следует убедиться, что дымоход нигде не провисает. Обычно для крепежа хватает шага в 200 см.
  6. На верхнюю часть трубы одевают укрывной зонт.
  7. В нижней части трубы следует оборудовать сборник для конденсата.
  8. Проверяют тягу. Если пламя от спички клонится в сторону трубы, всё сделано правильно.

На заметку. Перед монтажными работами, связанными с вентиляцией в котельной, нужно изучить нормативную документацию к газовому агрегату. В ней содержится полезная информация по обеспечению нормального функционирования оборудования.

Основные виды вентиляции для работы газовых котлов отопления

Существует два вида вентиляции, устраиваемой для эффективного и безопасного функционирования отопительных газовых котлов:

  • естественная;
  • принудительная.

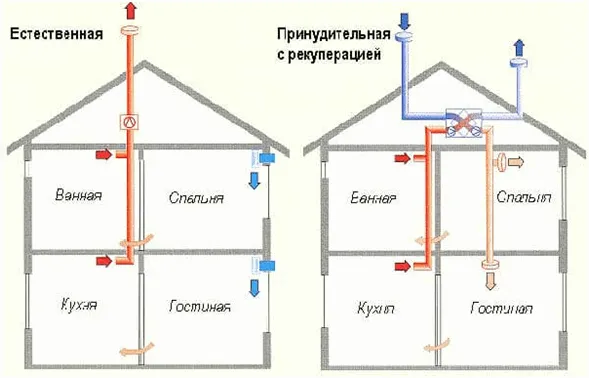

Для наглядности действие этих двух видов вентиляции можно изобразить схематично.


Рассмотрим вкратце устройство и применение этих систем вентилирования помещений.

Естественная вентиляция

Средняя площадь частного дома 80-100 м2, поэтому для нормальной работы автономного отопления вполне достаточно естественной тяги. Для котла мощностью до 30 кВт необходимо иметь продушину диаметром в 15 см. Вентиляционный канал оснащается пластиковым патрубком и снаружи закрывается металлической сеткой, закрывающей доступ грызунам и препятствующей попаданию мусора.

Вентиляция для газового котла в частном доме монтируется следующим образом. Верхний край вытяжной трубы закрывается «зонтиком», защищающим вытяжной канал от атмосферных осадков. С внутренней стороны на трубе устанавливается обратный клапан, который препятствует произвольному выходу воздуха наружу.

Вытяжка ставится непосредственно над отопительным котлом, тогда как воздуховод монтируется за топливной камерой.

Важно! В соответствии с требованиями и нормативами, эффективность вентиляции определяется её возможностью обновить воздушную массу в котельном помещении трижды в течение часа.

На заметку: рассчитать точные параметры естественной вентиляции газового котла, монтируемого в частном доме, невозможно, так как интенсивность воздухообмена зависит слишком от многих факторов — атмосферного давления, силы и направления ветра, температура окружающей среды и т.д.

*

Эффективность вытяжки зависит от устройства дымохода, а требования к дымоходам закреплены в соответствующих СНиПах — диаметр дымохода определяется мощностью котла.

Пример: для котла мощностью в 24 кВт достаточно иметь дымоход диаметром 120 мм. При увеличении мощности котла диаметр дымовой трубы увеличивается. Газовые котлы мощностью свыше 100 кВт оснащаются дымоходами, диаметр которых составляет 230 мм. Важную роль играет протяжённость и степень возвышения верхней точки дымохода над коньком крыши — труба должна возвышаться над коньком не менее, чем на 0,5 м. В противном случае возможен подсос воздуха внутрь помещения.

Для справки: рекомендуемый для каждой модели котла диаметр дымохода указан в техническом паспорте газового оборудования.

Как устроить вентиляцию газовой котельной в частном доме

Существуют и применяются несколько видов вентиляции для помещений с газовыми котлами:

  • приточная;
  • вытяжная;
  • приточно-вытяжная;
  • естественная.

Ни один из перечисленных видов практически не применяется обособленно. Наиболее эффективными способами вентиляции являются комбинации указанных методов в различных сочетаниях.

Естественная приточная вентиляция

Это самый распространенный и обязательный способ подачи свежего воздуха в помещение котельной.

В схеме приточной естественной вентиляции воздух поступает через входные отверстия внизу помещения и удаляется через верхние вытяжные каналы за счёт естестенной циркуляцииВентиляция для газового котла в частном доме: правила обустройства

Изготовление вентиляционного канала производится следующим образом:

  1. Делается разметка по диаметру трубы с запасом приблизительно в 10 мм. Диаметр трубы воздуховода должен быть не менее 15 см.
  2. Высверливается отверстие. Можно использовать сверло с твердосплавными напайками (для стен из строительного камня) или специальную коронку.

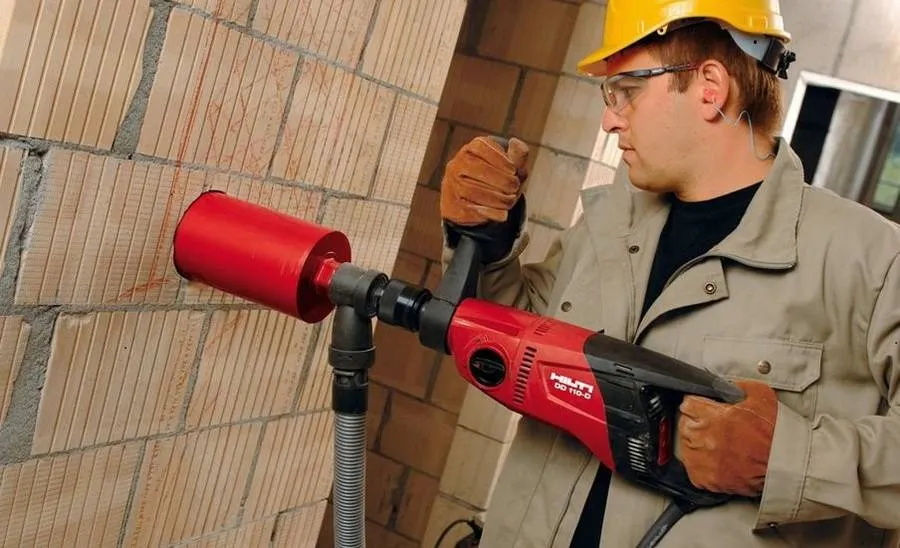

    Отверстие под вентиляционный канал делается при помощи перфоратора и коронки или высверливается сверлом по контуруВентиляция для газового котла в частном доме: правила обустройства
  3. Вентиляционная труба устанавливается в изготовленный для неё проем с легким уклоном в сторону улицы.
  4. Промежуток заполняется монтажной пеной.
  5. Когда пена отвердеет, ее выступившие края удаляют и устанавливают заслонку, предназначенную для регулировки величины прохода потока воздуха. Недостатком такого решения можно считать то обстоятельство, что через канал наносится мусор и пыль. Для устранения этого недостатка в трубу стали устанавливать решетку с фильтром, что породило необходимость принудительного продува встроенным вентилятором. Таким образом, естественная приточка стала принудительной.

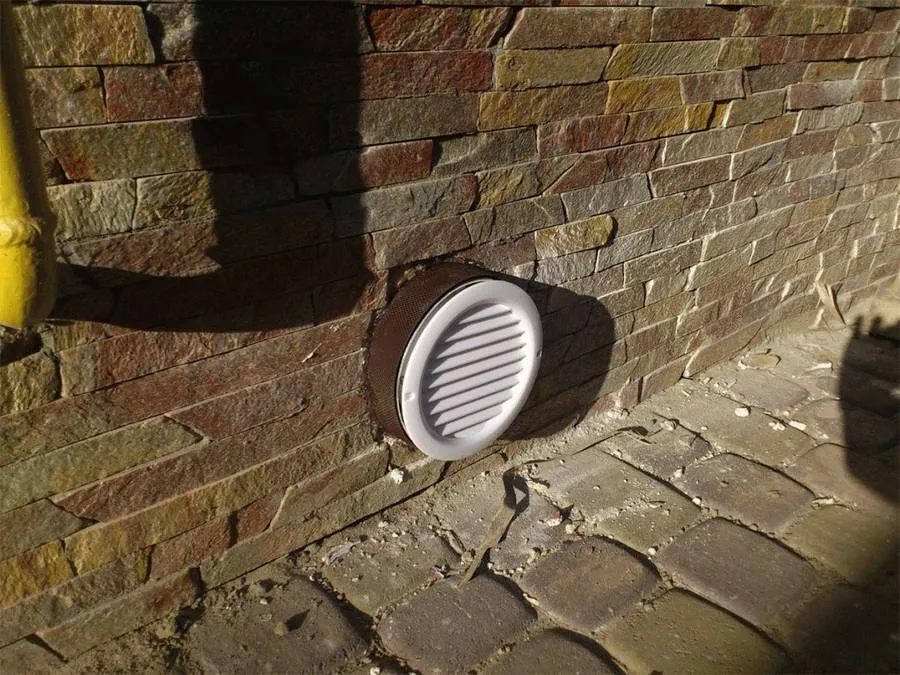

Выходящую на улицу часть вентиляционной трубы закрывают решёткой для защиты от мусора и мелких животныхВентиляция для газового котла в частном доме: правила обустройства

Выбирая место для установки вентиляционного канала, следует учитывать то обстоятельство, что его выход должен находиться на расстоянии не менее метра от котла, тогда холодный воздух из него не будет влиять на работу агрегата. Конечно, современная автоматика легко справится с таким обстоятельством, но нет необходимости без нужды ее перегружать.

Следует учитывать влияние на работу вентиляционного канала естественной вентиляции внешних условий, включая погоду, но одно его преимущество неоспоримо — он будет работать независимо от электросети, обеспечивая постоянное поступление воздуха извне.

Видео: как сделать вентканал для котельной

Принудительная вытяжная вентиляция

Комбинированные приточно-вытяжные системы с широкими возможностями регулировки состоят из вентиляторов, фильтров и калориферов. По сути — это климатические системы. Учитывая, что современные котлы укомплектованы различными регуляторами, которые в автоматическом режиме управляют его работой в зависимости от микроклимата в котельной, применение таких вентиляционных устройств обеспечивает оптимальную работу отопительного агрегата и способствует значительной экономии топлива.

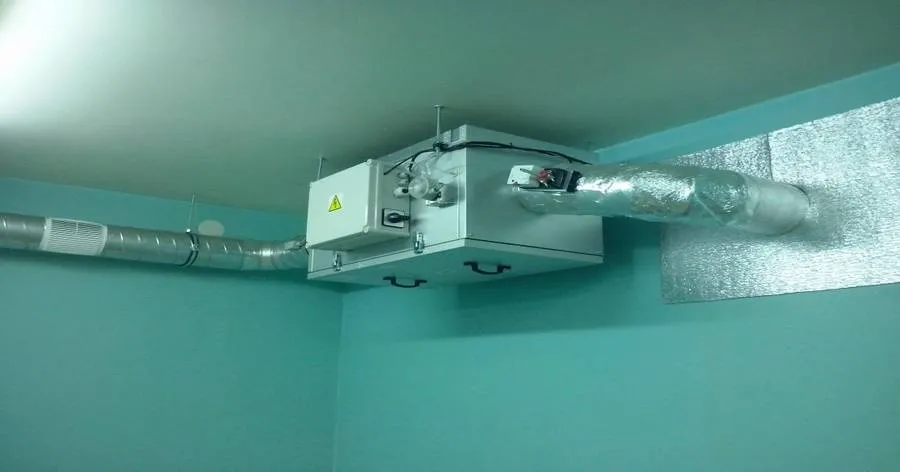

Системы приточной вентиляции подают и отбирают воздух за счёт работы вентиляторов, установленных в проложенных каналахВентиляция для газового котла в частном доме: правила обустройства

Канальные и свободные вентиляционные системы

Одной из характеристик для классификации систем вентиляции являются их конструктивные особенности и способ перемещения воздуха.

Канальная система вентиляции предусматривает создание или использование специально выполненных воздуховодов, обусловленных проектом здания. При этом используются различные ниши, монтажное пространство подвесного потолка, вентиляционные шахты. В местах, где в конструкции здания не предусмотрены такие элементы, вентканалы прокладывают непосредственно по стенам и маскируют деталями отделки помещения.

Канальная система вентиляции предполагает прокладку приточных и вытяжных воздуховодовВентиляция для газового котла в частном доме: правила обустройства

Нужно отметить, что вентиляция здания не может рассматриваться только для обособленного помещения, пусть даже такого специфического, как котельная. Все воздушные потоки сводятся в единую систему и удаляются из дома принудительным или естественным образом. Газовое оборудование может быть использовано в помещении кухни (плита), ванной комнаты (газовая колонка), гостиной (газовый камин). Принципы воздухообмена во всех этих объектах подчиняются одним и тем же требованиям.

Основным средством транспортировки воздуха являются трубы. Наиболее популярны:

  • прямоугольные изделия из оцинкованной стали. Они удобны в монтаже, всегда обеспечены комплектующими элементами — углами, отводами и т.д.;
  • трубы алюминиевые гофрированные. Практически не требуют дополнительных фитингов, поскольку сами по себе являются гибкими изделиями. Достаточно удобны в работе;
  • воздуховоды пластиковые прямоугольного и круглого сечения.

Все упомянутые изделия могут быть дооснащены декоративными решетками воздухозаборников, шиберами, соединительными элементами. Благодаря их применению монтаж воздухопровода стал простым и доступным для выполнения собственными руками даже без соответствующей квалификации.

Небольшие размеры и вес элементов воздуховодов и наличие всех необходимых крепежных и соединительных изделий позволяет построить вентканал любой конфигурации своими рукамиВентиляция для газового котла в частном доме: правила обустройства

Порядок выполнения монтажа приточно-вытяжной вентиляции в котельной своими руками:

  1. Пробить отверстия в стене для установки воздухозаборника.
  2. Установить трубу с обратным уклоном в отверстие, зафиксировать монтажной пеной.
  3. Надеть предохранительную сетку на наружную часть воздухозаборника.
  4. Произвести подключение осевого вентилятора, если устанавливается принудительная приточная вентиляция. Смонтировать обратный клапан.
    В вентканал устанавливается вентилятор, управляющей подачей воздуха в помещениеВентиляция для газового котла в частном доме: правила обустройства
  5. Подсоединить к зонту на котле трубу воздуховода, герметичность обеспечить затяжкой хомутом.
  6. Смонтировать трубопровод вентиляционного канала с выводом через крышу или стену дома.

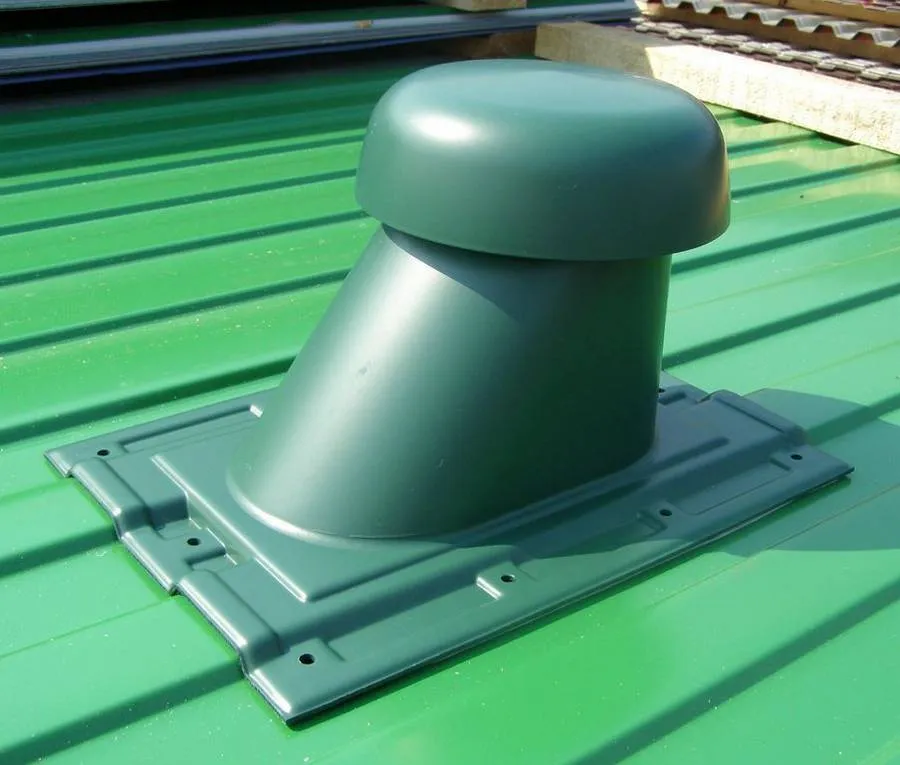

  7. Установить оголовок на трубу вентиляции.

Отработанный воздух выводится из помещения через вентиляционный канал с установленным на крыше аэраторомВентиляция для газового котла в частном доме: правила обустройства

Видео: какие трубы использовать для вентиляции

Дымоход газового котла для частного дома

Дымоходгазовогокотладлячастногодома также выполняется с учетом требований СНиП из листового металла (нержавейка или оцинкованная сталь) и должен иметь не более трех поворотов. Кроме того, дымоходыдлягазовогокотлавчастномдоме должны иметь диаметр, подбираемый по результатам соответствующих расчетов. Труба дымохода вентиляции для газового котла должна возвышаться над коньком кровли не менее, чем на 2 метра.

Вентиляция своими руками в частном доме

Вначале проводится анализ, определяются размеры помещения и тип вытяжки.

НА ЗАМЕТКУ! Устанавливать воздухозаборные решетки в окнах либо других проемах не рекомендуется во избежание изменения направления потоков воздуха.

Расчеты и чертеж

Прежде чем устанавливать котел и устраивать вентиляционную систему своими руками, проводятся расчеты, составляется чертеж с указанием основных узлов. Этот этап лучше доверить специалистам.

Например, при имеющемся газовом котле используется схема 0,01м²/10кВт для приточных систем. То есть если отопительное оборудование мощностью 30 кВт, то вентиляция обязана обеспечить приток воздушных масс объемом 0,03 м³/с (также рекомендуется делать запас 25-30 %).

ВАЖНО! Сама вытяжка, согласно нормам СНиП, должна быть не меньше 130 мм в сечении. В случае когда отверстие приточной вентиляции не способно обеспечивать правильного воздухообмена, монтируется принудительная конструкция.

Установка естественной вытяжки в качестве самостоятельной допускается, если здание не расположено низко, поблизости отсутствуют заросли деревьев, не стоят другие строения. Любые помехи создают проблемы и негативно влияют на воздухообмен.

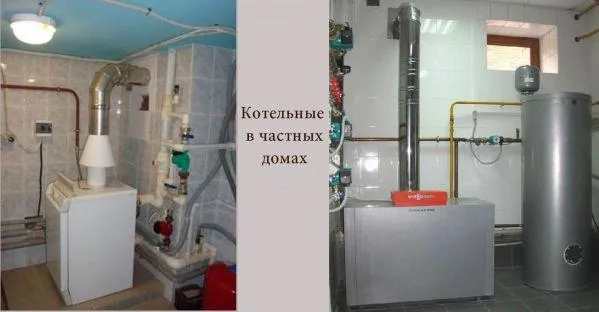

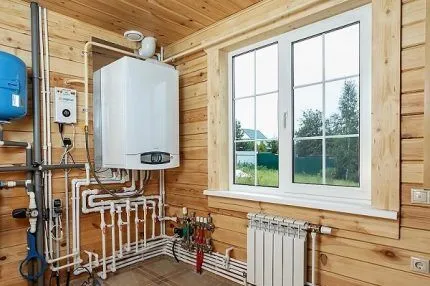

Примеры оборудованных котельных

Необходимые материалы и инструменты

В основном при изготовлении воздуховодов применяют алюминий, пластмассу либо оцинкованную сталь. При автономном отоплении частного дома допускается использование канализационных труб расчетного диаметра. Также к ним дополнительно покупаются специальные муфты.

При приобретении материалов на впускной патрубок стоит взять защитную решетку и обратноклапанный переходник.

Кроме того, потребуются:

  • гильзы для устройства перекрытий;
  • крепежные детали, в т. ч. хомуты, саморезы;
  • монтажная пена, чтобы загерметизировать образовавшиеся пустоты между перекрытиями и самими гильзами.

Из инструментов, чтобы сделать вентиляционную систему, необходимы:

  • линейка либо рулетка;
  • маркер, карандаш;
  • пила для обработки труб;
  • перфоратор с имеющимся сверлом по бетону (чтобы оборудовать отверстия в стенах);
  • бензопила или ножовка по дереву (обустроить проходной канал в крыше).

Дополнительно потребуются респиратор, перчатки и защитные очки.

Требования к установке: все по закону

При установке газовых котлов, которые стали популярным благодаря недорогому топливу, требования предъявляются как к самой котельной, если агрегат располагают в отдельном нежилом помещении, так и к подбору мест для всех элементов вентиляционной системы.

Котельная для газового оборудования
Если бытовой газовый котел обладает мощностью более 30 кВт, его требуется установить в отдельном помещении. Оно может находится как в жилом здании, так и за его пределами

Для агрегатов, мощность которых превышает 150 кВт, возводят отдельное строение или делают пристройку к жилому дому. По соседству с котельной, через смежную стену, должно находиться нежилое помещение.

Правила вентиляции и кондиционирования изложены в СНиП 2.04.05—91. Основное требование касается воздухообмена, который должен совершаться в полном объеме не менее 3 раз в течение часа.

Будьте готовы к надзору представителей газовой службы, которые обязательно проверят:

  • наличие прочного фундамента и бетонированного пола;
  • проложенные коммуникации – водопровод, канализацию, трубы отопления;
  • утепление стен и газоотвода для предотвращения замерзания в холодный период;
  • площадь – не менее 15 м³;
  • высоту потолков – 2,2 м и выше;
  • обязательное естественное освещение – окно размером не менее 3 см² на каждый кубометр объема котельной.

Для обеспечения естественной вентиляции окно оснащают форточкой, а под входной дверью оставляют небольшой зазор для свободного поступления воздуха – высотой примерно 2,5 см. Вместо щели применяют перфорацию двери – в нижней части, прилегающей к полу или порогу, проделывают несколько отверстий диаметром около 2 см.

Если дверь пристройки ведет в дом, точнее, в нежилую комнату, то ее изготавливают из огнестойкого материала с высоким классом пожаробезопасности.

Баллоны со сжиженным газом
Нередко в качестве топлива используют не природный магистральный газ, а баллоны со сжиженным газом. Их нельзя хранить рядом с котлом

Для баллонов оборудуется еще одно дополнительное помещение, а с котлом их соединяют посредством подающей топливо трубы.

Требования, касающиеся дымоходов и вентиляции:

  • вывод газов и подача воздуха осуществляются через отдельные каналы;
  • размер вентиляционного окна для притока воздуха – не менее 1/30 от площади котельной;
  • котел устанавливают на минимальном расстоянии от выхода дымоотводной трубы и вентиляционной шахты;
  • если коаксиальный дымоход проводят через стену, то организуют два отверстия: первое – непосредственно для трубы, второе – для технического обслуживания.

Установленные в частном доме вентканалы для напольного или настенного газового котла должны быть открытыми всегда, чтобы циркуляция воздуха производилась постоянно.

Дымоотвод отопительного прибора в частном доме

Вентиляция в котельной частного дома

Дымоходы и их монтаж нуждаются в специализированном подходе и соблюдении определенных требований. Стенки дымоотвода обычно изготавливаются устойчивыми к перепадам температуры, к коррозии и воздействию химических соединений.

Вытяжка для котлов в частном доме должна отвечать строительным нормативам:

  1. СНиП 41-01-2003 «Вентиляция и отопление жилых помещений».
  2. СНиП 42-01-2002, 42-101-2003 «Рекомендации и требования к газораспределительным комплексам»

Таким образом, поддерживаясь этих законодательных актов, нужно соблюдать, чтобы дымоудаление соответствовало необходимому воздухообмену и ППБ. А для этого нужно вычислить высоту и сечение дымоотвода и воздуховода. При установке обходимо соблюдать следующие условия:

  • труба должна быть выставлена строго вертикально;
  • возвышаться над коньком крыши не более 0,5 м;
  • общая высота венканала – не более 5 м;
  • стыки в канале изолируются термостойким герметиком.

При соблюдении выше перечисленных требований, вентиляционную трубу для отопительного прибора можно смонтировать своими руками.

Как подобрать материал для вытяжки

Для решения таких задач применяется кирпич, нержавеющая, оцинкованная сталь или керамический материал. Проанализируем более детально каждую из них.

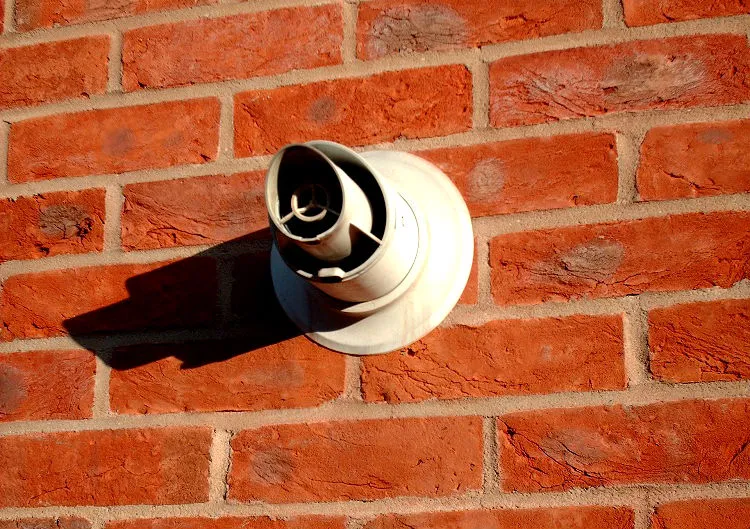

Коаксиальная вентиляция

Эта вытяжка газового котла в частном доме состоит из короткой внешней и длинной внутренней трубы. Помимо этого к ней относятся всякие принадлежности: хомуты, колена, прокладки, а также – приемник для конденсата. Еще такую конструкцию называют «труба в трубе» и используется она в газовых отопительных приборах с закрытой камерой горения.

Коаксиальная вентиляция

Устройство и принцип работы одинаковый для всех котлов такого типа:

  1. Труба, расположенная внутри, подсоединятся с одной стороны к патрубку котла, а ее другая сторона выводится на улицу и по ней выходят продукты сгорания. Она сделана из нержавейки и выдерживает перепады высоких температур.
  2. Труба, расположенная снаружи, присоединяется одним концом к входному отверстию, а другой конец выводится за пределы помещения. В этом канале происходит поступление свежего воздуха.
  3. Во время эксплуатации агрегата, выработанные продукты горения за счет тяги по внутреннему каналу отводятся наружу, и в то же время к камере сгорания поступает свежий воздух по внешнему каналу.

Данное коаксиальное устройство обладает следующими достоинствами:

  1. Дымоход безопасен. Это возможно потому, что выходящие горячие продукты горения тут же охлаждаются холодным воздухом, поступающим извне.
  2. Повышенная производительность. Свежий воздух при подаче нагревается и увеличивает КПД агрегата.
  3. Экологичность системы.
  4. Установка на кухне. Такой настенный отопительный прибор не портит общий интерьер в помещении.

Еще одной особенностью монтажа таких котлов с коаксиальной циркуляцией воздуха является то, что в доме для частного проживания монтировать дымоход можно как вертикально, так и горизонтально.

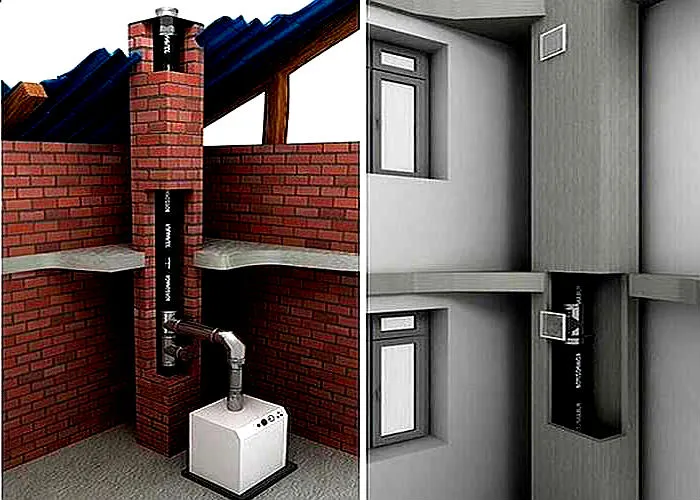

Кирпичная кладка

Сейчас кирпич все реже применяется для вентиляционных колодцев.

Это вызвано двумя основными причинами:

Во-первых, его недолговечностью, через 7-10 лет кирпич начинает крошиться, и кладка теряет герметичность, а значит, она теряет свое предназначение. Разрушается он из-за того, что в канале температура меняется и в результате образуется конденсат, который зимой замерзает. Более приемлемо делать дымоходы из этого материала, когда стенки постоянно испытывают контакт с горячими отходами.

Во-вторых, кирпичная кладка – это трудоемкий процесс, у такого вентиляционного канала непростое устройство и неоправданные расходы.

В связи с этим, более удачным вариантом будет являться кирпичная шахта с заложенной внутри оцинкованной трубой для вентиляции. Собирается она по частям из 2-х метровых контуров, а толщина стенок подбирается с учетом температуры отводящих газов.

кирпичный дымоход

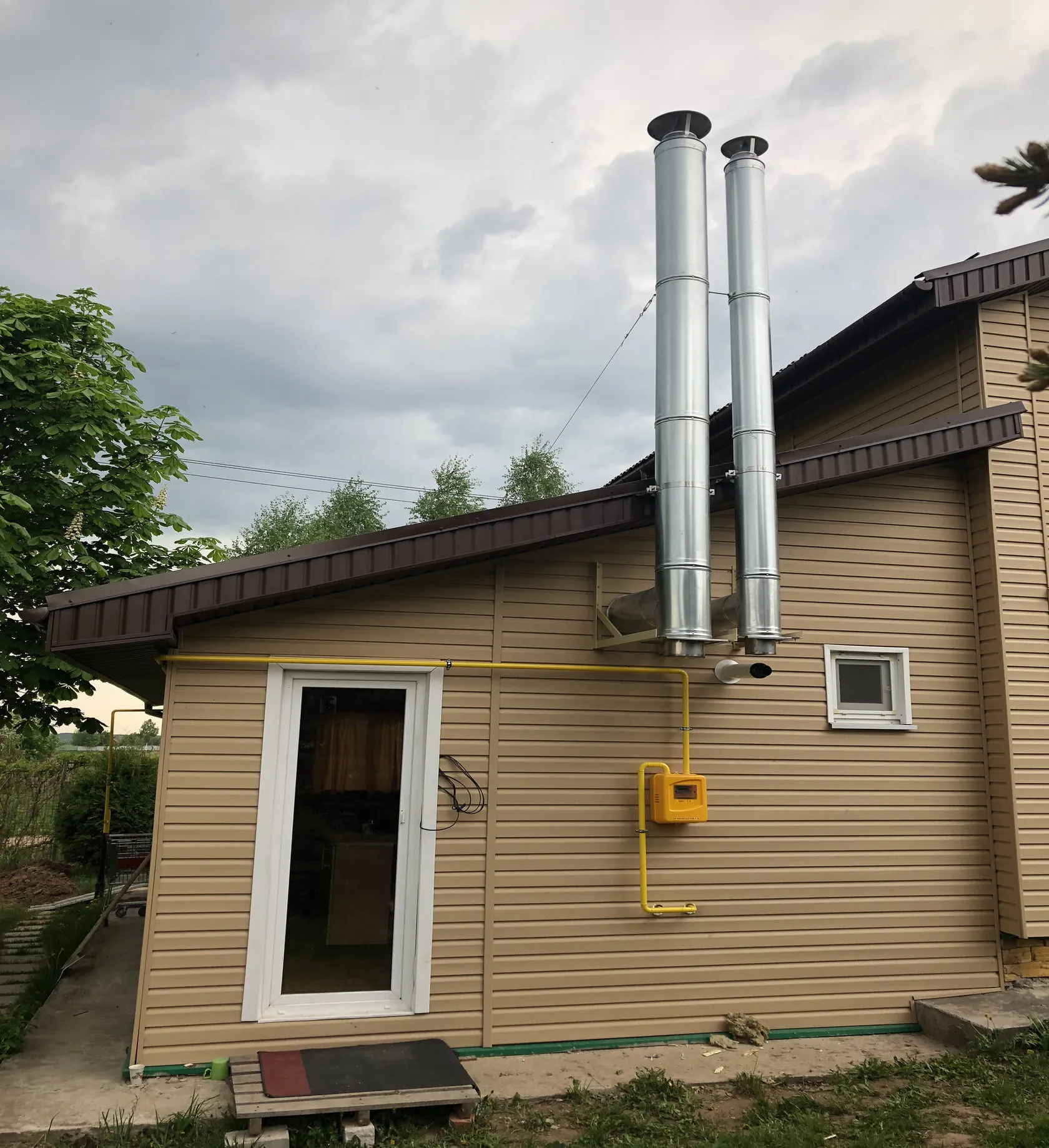

Стальная вытяжка

Отработанный газ при работе газового котла имеет температуру около 430 градусов, а при эксплуатации твердотопливных котлов еще больше. Поэтому трубы для вытяжки газового котла в частном доме изготавливаются из нержавеющей стали с толщиной стенок 0,7-1 мм. Данные изделия вполне стабильны к действию конденсата на поверхности стенок.

Надо отметить, что период эксплуатации этих вентиляционных труб ощутимо меньше, чем кирпичных и керамических. В то же время стандартные стальные вытяжки проще при замене, так как они легче и не нуждаются в специализированных основаниях для придания прочности.

Такие каналы изготавливаются в разных вариантах:

  1. Размещение в специально выложенном колодце из кирпича;
  2. Из заводских контуров. При этом всякий контур представляет собой сэндвич-трубу с двумя стенками. Здесь одна труба расположена в другой, а зазор заполнен теплоизолирующим материалом.

Использование таких вытяжек упрощает установку, при этом они монтируются как внутри помещения, так и снаружи.

Керамическая вытяжка

Следует дать оценку, что керамический канал – идеальное решение для всех видов котлов в частном доме. Этот материал устойчив к высоким температурам. А также нейтрально относится к ядовитым химическим соединениям, которые могут образовываться при сгорании разного топлива. Каналы керамической вытяжки в основном располагаются вертикально из модулей с одной или двумя выемками.

В последнем варианте второй канал применяется для вентилирования котельной или для поступления воздуха к горелке котла. Обычно такие сэндвичи утепляют минеральной ватой, чтобы защитить их от охлаждения и возникновения конденсата. К тому же в утепленной трубе увеличивается естественная тяга. При устройстве такой керамической вытяжки должен остаться зазор для свободного прохождения воздуха между утеплителем и поверхностью колодца.

На рынке стройматериалов можно встретить комплекты керамических вытяжек в металлическом кожухе. Такая модель не нуждается в устройстве вентиляционных зазоров и монтируется на отопительный прибор как внутри, так и снаружи дома. Они могут эксплуатироваться с температурой выходящих газов до 450 градусов.

В то же время керамика хорошо впитывает влагу, поэтому у них обычно предусматривается лоток для сбора конденсирующейся влаги. А сам канал обеспечивается свободным доступом для обдува воздухом. Благодаря сглаженной поверхности в трубе, в ней обеспечена устойчивость против загрязнения и удобное очищение при обслуживании.

Для работы котлов на твердом топливе в частном доме применяются трубы, выдерживающие температуру 650 градусов. Кроме того они должны быть нейтральными к сгоранию сажи и эксплуатироваться в сухом состоянии.

Подбор и монтаж оборудования

Подбор оборудования будет зависеть, прежде всего, от следующих факторов:

  • Площади котельной;
  • Допустимого расстояния до сгораемых устройств;
  • Типа помещения (отдельное помещение, отдельно стоящее помещение или уже имеющееся – например, кухня или чердак);
  • Бюджета (например, моноблочная вентиляция существенно тише, чем другие виды, но она обойдется дороже)

Сами котлы при этом бывают:

  • Газовые;
  • Твердотопливные;
  • Пеллетные (на пеллетах, по сути, это твердотопливные котлы);
  • Дизельные;
  • Электрические;
  • Комбинированные (использующие несколько методов).

Комбинированные котлы отличный вариант в доме, где случаются перебои с электричеством или с подачей газаИсточник brjansk.buyreklama.com

В настоящее время, чаще всего в частных домах используются газовые котлы, и речь идет о котлах малой мощности. Обусловлено это сравнительно низкой ценой газа в газифицированной местности, и удобстве использования такого метода отопления (температура горения ниже, что позволяет применять в производстве более дешевые материалы). Для его установки понадобится разрешительная документация. Кроме того, котел одновременно с нагреванием воды (с бойлером) можно установить только для помещений до 200 м2.

Расчет вентиляции для газового котла в частном доме

Как становится понятным из всего объема вышеприведенной информации, эффективная и надежная вентиляциякотельнойвдоме, отапливаемом при помощи газового котла, является результатом проектирования и подбора составляющих элементов на основе профессионального инженерного расчета. Все эти этапы является неотъемлемой частью работы опытных специалистов компании «АСГАЗ», занимающихся вопросами реализации автономных отопительных систем частных домов в Московской области. Таким образом, обратившись к нам, Вы за разумные деньги получаете гарантию эффективной, экономичной и главное безопасной системы отопления своего загородного жилья без риска для жизни и здоровье домочадцев.

Услуги отопления

  • Монтаж систем отопления
  • Монтаж теплого пола
  • Монтаж котельных
  • Обвязка котла
  • Замена котла

Как выполнить вентиляцию топочной

Профессиональный расчет системы приточной вентиляции в коттедже с автономным источником отопления должен проводиться в рамках общего проекта жилого дома в разделе вентиляция.

В проекте должны быть предусмотрены разделы по расчету размеров ветканалов, определены типы вентоборудования и монтажные схемы. Задачей проектирования — является создание системы, которая сможет обеспечить трехкратный воздухообмен.

Схема

Естественную вентиляцию можно устанавливать в помещениях, расположенных не в низменностях и когда дом не закрывают другие постройки, препятствующие нормальному воздухообмену. Такая схема должна определить места размещения функциональных узлов.

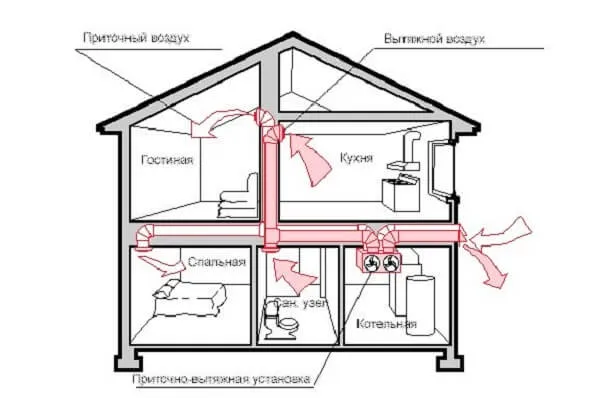

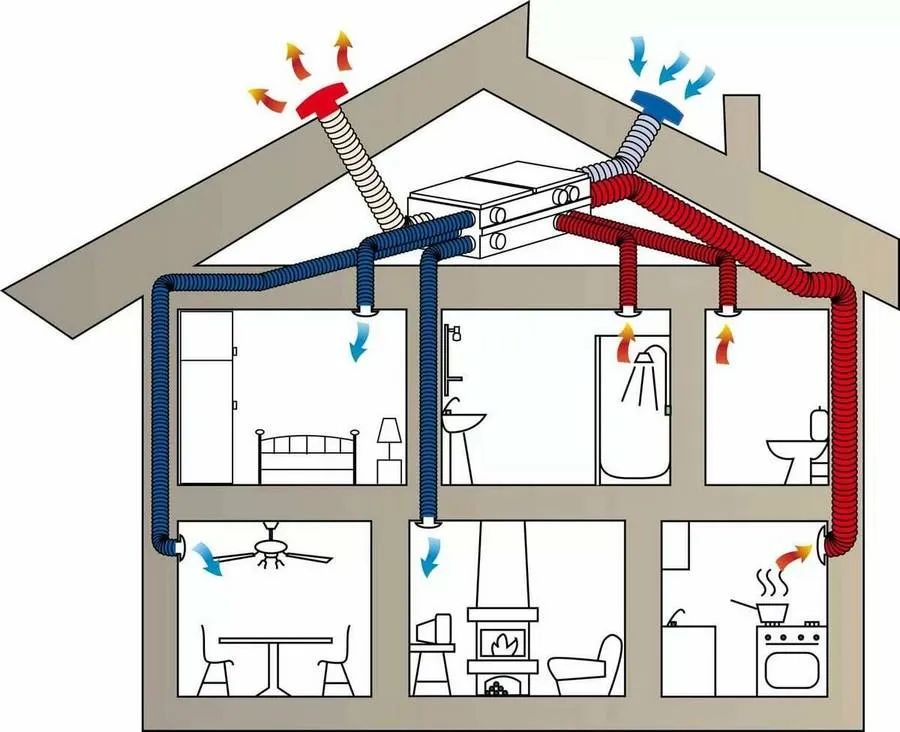

Схема вентиляции с приточной установкой

Так патрубок для забора воздуха, должен размещаться в нижней части стены, а выходящий — в верхней, на противоположной стороне. Это требуется для организации естественной конвекции в помещении. Кроме того на выходе воздуха из топочной не должно оказывать влияние тепло поступающее от источника отопления и радиаторов.

Инструменты и материалы

Для обустройства воздуховодов применяются различные материалы: пластикат, металлические листы покрытые цинком, обычные стальные листы или дюралевые.

Для индивидуальных домов с автономным отоплением, возможно, применение в качестве воздуховодов — ПХВ-канализационные трубы требуемого диаметра. Дополнительно к этим трубам приобретают переходники, а на патрубок для забора воздуха — защитную решетку.

Дополнительные материалы для обустройства вентиляции для газового котла в частном доме:

  1. Гильзы для перекрытий защитные.
  2. Крепления и установочные хомуты.
  3. Строительный уплотнитель, герметизирующий пустоты между гильзами и стеновыми переходами.
  4. Набор строительных инструментов.
  5. Перфоратор для выполнения сквозных стеновых отверстий
  6. Защитные средства.

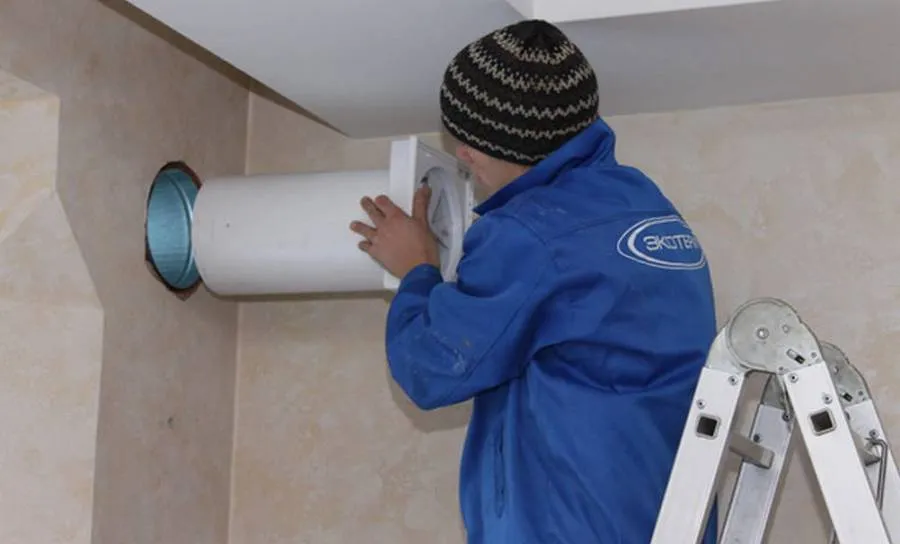

Монтаж вентиляции

Выполнять работу по обустройству газоходов рекомендуется в теплое время года. Рабочее место должно иметь хорошее освещение и на нем не должны быть посторонние люди, мешающие осуществлению мероприятий.

Перед тем как начать сборку системы, ее выполняют в пробном варианте на свободной площадке, тем самым проверяют комплектность. Далее по схеме отмечают места создания крепежных отверстий в стенах и потолочном переходе. Входной патрубок устанавливается на уровне 25 см от земли.

Последующие мероприятия по организации вентсистемы:

  1. Очищают монтажные отверстия от загрязнений.
  2. Устанавливают гильзы для проходов вентиляционных каналов.
  3. Монтируют трубы.
  4. Закрепляют вертикальный участок, проверяя качество крепежа.
  5. Устанавливают вентилятор и подключают его к электропитанию.
  6. Выполняют проверку работоспособности соединенных газоходов и систем вентиляции в котельной частного дома.

Коаксиальная труба

Данная вытяжка для котла — инновационная конструкции дымохода. Она выполняется по принципу встроенных вдруг в друга труб и осуществляет одновременно две функции: отвод дымовых газов из котла в атмосферу и забор чистого воздуха, необходимого, чтобы обеспечить полноту сжигания топлива в котле.

Такие дымоходы подразделяются на два вида: горизонтального и вертикального размещения. Горизонтальные проходят сквозь стену, а вертикальные — через потолок на чердак и далее через крышу.

Вторая система, при установке газового котла, наиболее сложная, цена ее дороже, а кроме того она требует установки конденсатоотводчика.

Данная модификация дымовой трубы обладает одним существенным недостатком — существует возможность замерзания конденсатной жидкости на внешней части конструкции. Эту проблему можно разрешить утеплением дымоотвода теплозащитным материалом.

Из кирпича

Традиционный кирпич издавна использовался для обустройства воздуховодов и дымоотводящих систем. В настоящее время он не соответствует нужному уровню эксплуатационных требований и значительно уступает другим современным материалам.

Это также вызвано тем, что конструкции вентканалов из кирпича очень громоздкие, нуждаются в привлечении высококлассных специалистов, но при этом являются недолговечными, а при контакте с кислотосодержащим конденсатом, скорость их разрушения возрастает в разы.

Поэтому в последнее время из кирпича воздвигают только шахту, а сам дымоход газового котла выполняют из оцинкованных труб с толщиной стенок, учитывающий температурный режим уходящих газов.

Стальной дымоотвод

В настоящее время этот вид дымоотвода наиболее распространён по причине своих высококачественных характеристик. Стальные трубы в системах вентиляции и дымоотвода просто устанавливаются, по сравнению с кирпичными.

Толщину трубных стен подбирают исходя из температуры уходящих газов. При максимальном показателе 400-450 С допустимая толщина стенок — 0.6, а при большей температуре — 1.0 мм.

Недостатком таких систем, являются, то что при высоких температурах они быстро прогорают, кроме того они обладают слабой устойчивость по отношению к кислотному конденсату, выделяющемуся из дымовых газов, при точке росы примерно 55 С.
Для борьбы с коррозионными процессами применяют нержавеющие стальные трубы, которые размещаются в «сэндвич», панелях.

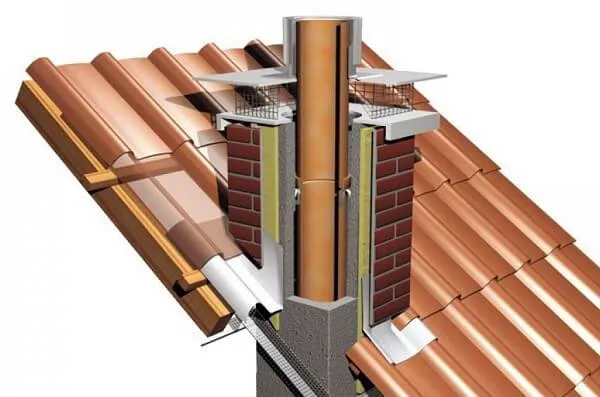

Керамическая дымовая труба

Данный вид системы дымоотвода особенно универсальный, в связи с этим считается безупречным решением для котлов на газовом топливе. Они хорошо чистятся, не собирают на своей поверхности сажу, из-за глянцевого внутреннего покрытия, имеют высокую газоплотность и устойчивость к агрессивным химсоединениям. Не маловажным преимуществом керамического материала является его долговечность.

Тем не менее, как у любого стройматериала у него есть свой недостаток — высокая влагопроницаемость, поэтому они нуждаются в конденсатоотводчиках.

Кроме того такие трубы в дымоотводах в одиночку не применяется, а комбинируется с минватой и камнем. Лучший вариант обустройства такой системы, когда керамическая труба закрывается изоляционным материалом, а после размещается в керамзитобетонной оболочке.

Источники

  • https://as-gaz.ru/ventilyatsiya-gazovoj-kotelnoj-v-chastnom-dome
  • https://StrojDvor.ru/ventilyaciya/trebovaniya-k-ustrojstvu-ventilyacii-pomeshhenij-s-gazovymi-plitami-kotlami-kolonkami-v-chastnyx-domax-i-sekrety-montazha-svoimi-rukami/
  • https://1-teplodom.ru/ventilacia-dla-gazovogo-kotla-v-castnom-dome-ventilacionnyj-kanal-vozduhovod-ventkanal-v-pomesenii-s-gazovym-kotlom/
  • https://aqua-rmnt.com/ventilyaciya/ventkanal-dlya-gazovogo-kotla-v-chastnom-dome.html
  • https://teplospec.com/gazovoe-otoplenie/pravilnaya-ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome-normy-i-pravila.html
  • https://ZnatokTepla.ru/kotly/ventilyatsiyu-gazovogo-kotla-v-dome.html
  • https://kak-sdelano.ru/ventilyacziya/ventilyacziya-dlya-gazovogo-kotla-v-chastnom-dome
  • https://bigkotel.ru/vidy-kotlov/kakoj-dolzhna-byt-ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome
  • https://sovet-ingenera.com/vent/montazh/ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome.html
  • https://VentingInfo.ru/sistemyventilyacii/trebovaniya-k-ventilyatsii-gazovoj-kotelnoj-standarty-normy-i-pravila
  • https://AeroClima.ru/ventilyaciya/v-kotelnoj-chastnogo-doma/
  • https://positroika-doma.ru/otoplenie/ventilyatsiya-dlya-gazovogo-kotla-v-chastnom-dome-trebovaniya-k-sisteme-ee-vidy-raschet-moshhnosti-i-montazh
  • https://kotle.ru/kotelnye/trebovaniya-k-ventilyatsii

[свернуть]

Какая должна быть вентиляция в котельной?


Вентиляция в котельной — это важный аспект безопасности и эффективности работы котельной. Для обеспечения правильной вентиляции котельной должны быть установлены соответствующие системы воздухообмена и вентиляции.

Основными требованиями к вентиляции в котельной являются:

  1. Наличие естественной или механической вентиляции, обеспечивающей постоянный воздухообмен в помещении.
  2. Должна быть установлена система принудительной вытяжки, чтобы удалить из котельной отработанные газы и пары, а также предотвратить возможность отравления угарным газом.
  3. Наличие системы приточной вентиляции для подачи свежего воздуха в котельную и обеспечения необходимого количества кислорода для горения топлива.
  4. Должны быть установлены датчики уровня оксида углерода (CO) для мониторинга уровня CO и предотвращения отравления угарным газом.

При проектировании и установке вентиляционных систем в котельной необходимо учитывать многие факторы, такие как тип и мощность котла, размеры помещения, количество устройств в котельной и т.д. Лучше всего обратиться к профессиональным специалистам, чтобы получить консультацию и рекомендации по установке вентиляционных систем в котельной.

Видео. Как сделать вентиляцию в котельной частного дома? Делаем правильно приточную и вытяжную вентиляцию!

Добавить комментарий
