Почему трескается бетон после заливки?

Дата: 13 декабря 2018

Коментариев: 0

Современные строительные проекты не обходятся без важных этапов бетонирования. Применение бетона в нашей эпохе охватывает широкий спектр задач: начиная от создания монолитных конструкций и заканчивая железобетонными элементами и фундаментами.

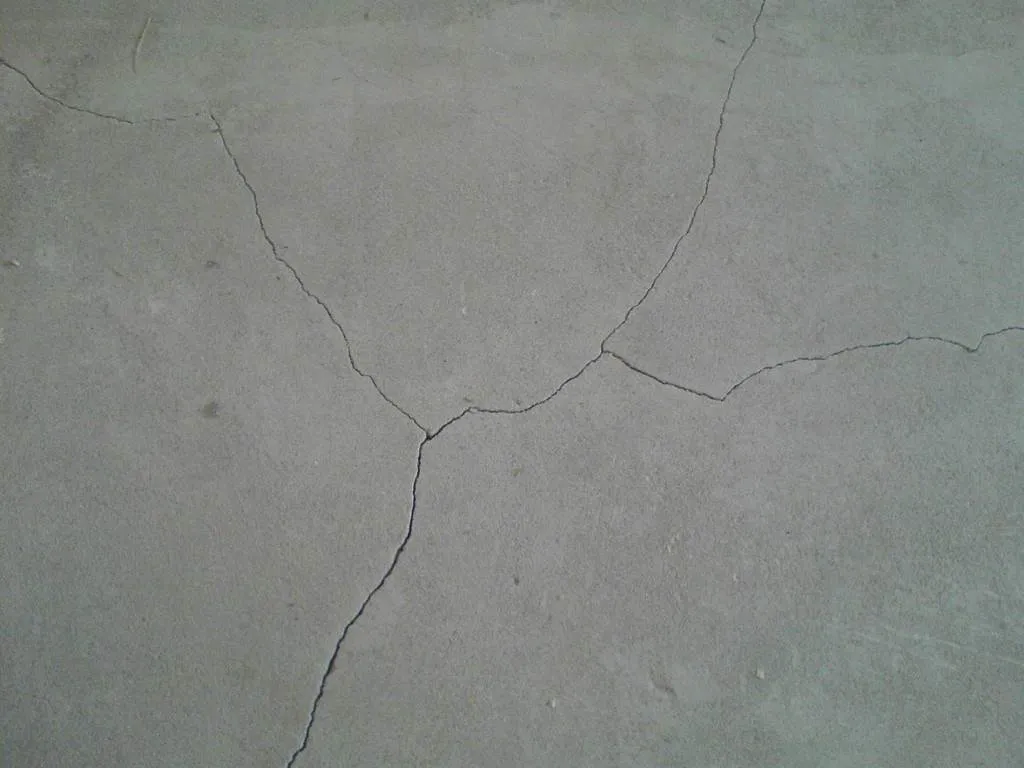

Почему трескается бетон после заливки?

Опасный симптом

Появление трещин сказывается на дальнейшей эксплуатации объекта строительства:

  • влияет на способность конструкции воспринимать действующие нагрузки;
  • значительно ухудшает внешний вид;
  • снижает срок эксплуатации сооружения;
  • уменьшает прочностные характеристики.

Зачастую при неправильном приготовлении и заливке, бетон после высыхания трескается и крошится

Образование любых трещин вызывает озабоченность. Ведь они сигнализируют о нарушении прочности постройки, и их результаты не всегда могут быть предсказуемы. В ряде случаев в новых строениях можно не допустить растрескивания монолита, если соблюдать технологический процесс заливки, применять качественные растворы.

Появляются трещины и с учетом возрастных факторов объекта строительства, когда бетонный массив со временем покрывается сетью опасных «паутинок». Они являются результатом внутренних напряжений конструкции или свидетельством деформации под воздействием внешних нагрузок.

Контроль состояния трещин, своевременный ремонт позволяет продлить срок эксплуатации конструкций. Рассмотрим более детально, почему трескается бетон после заливки, как можно заделывать появившиеся на поверхности дефекты, проанализируем причины их возникновения.

Дефекты бетонных конструкций проявляются в результате воздействия со стороны усилий на бетонный монолит и под влиянием внутренних напряжений. Остановимся на этих двух группах более подробно.

Внешние факторы

Основной причиной образования трещин и дефектов на поверхности под влиянием внешних усилий являются деформации.

Такие трещины являются серьезной угрозой для несущей способности конструкции, вплоть до ее разрушения

Трещины в бетоне, возникающие как результат внешних факторов, связаны со следующими процессами:

  • Изгибом. Они образуются перпендикулярно к стальным пруткам усиления, которые растягиваются под влиянием изгибающих нагрузок. Следы деформации берут свое начало в середине максимально деформированного участка и прекращаются там, где отсутствует влияние изгибающих процессов.
  • Сдвигом, который действует диагонально по отношению к продольной оси стержня. Внешне такие дефекты совпадают по направлению с поперечно приложенным усилием и берут свое начало из следов изгибающих деформаций.
  • Растягивающими конструкцию напряжениями, которые могут совпадать с осью арматурных стержней или действовать параллельно им. Следы центрального растяжения носят поперечный характер, расположены перпендикулярно продольной оси конструкции.
  • Нарушением требований правильной установки арматурных стержней, расположенных по углам ленточного основания. Установка анкеров, выполненная с отклонениями, приводит к отслоению предохраняющего арматуру защитного слоя, проявляется в виде трещин, расположенных параллельно закладным элементам усиления.

[testimonial_view id=»5″]

Внутренние процессы

Результатом внутренней деформации бетонного массива является напряжение, связанное со следующими моментами:

  • значительным охлаждением бетона в связи с резким перепадом температур в глубине и на поверхности. Такие дефекты возникают, когда быстро производится охлаждение смеси водой, воздухом и, одновременно, при созревании цемента происходит значительное тепловыделение. Если величина внутренних напряжений больше прочностных характеристик бетонного массива, то появляются поверхностные трещины, уходящие в глубину монолита. При изменении температуры они могут исчезать и проявляться вновь;

Усадочные трещины чаще всего являются следствием происходящих внутри затвердевающего бетонного монолита процессов

  • ускоренным высыханием под воздействием прямых солнечных лучей, повышенной температуры окружающего воздуха, ветра.

Нормативные документы допускают в бетонных конструкциях при циклическом замораживании и оттаивании наличие поверхностных, усадочных трещин шириной до 0,1 миллиметра. Они не влияют на долговечность, однако нуждаются в своевременной заделке.

Почему трескается бетон?

Основными причинами растрескивания фундамента ленточного типа являются:

  • Процессы, происходящие в почве, связанные с ее просадкой или пучением.
  • Избыточная концентрация влаги в грунте, вызывающая его подъем.
  • Сжатие почвы, связанное с работой дренажной системы.
  • Нарушение правил установки опалубки или ошибками при ее расчете.
  • Преждевременное приложение усилий к бетонному массиву, не достигшему эксплуатационной прочности.
  • Ошибки при выборе оптимального сечения стальной арматуры.
  • Нарушение точек размещения стальных стержней.
  • Присутствие воздушных полостей, связанное с некачественным уплотнением.
  • Несоблюдение времени выдержки раствора.
  • Глубокая коррозия арматуры, находящаяся внутри монолита.
  • Усадочные и температурные процессы, происходящие в начальной и завершающей стадии твердения раствора.
  • Причины сейсмического или техногенного характера.

В большинстве случаев возникает комбинация группы факторов, способствующих нарушению целостности массива.

Структурные трещины в бетоне – самая распространенная и разнообразная группа трещин бетона

Правила ухода

Чтобы не потрескался бетон после заливки, необходимо обеспечить ему соответствующий уход, представляющий собой комплекс мер, способствующих благоприятному режиму выдержки состава до достижения им эксплуатационной прочности. Пренебрежение этими мероприятиями может вызвать деформацию массива, снизить скорость набора прочности, явиться причиной нарушения целостности.

Комплекс мероприятий, направленных на достижение марочной прочности бетона, обеспечении целостности, состоит в выполнении следующих задач:

  • обеспечения минимальной усадки заливаемого состава;
  • недопущения ускоренного высыхания смеси;
  • нейтрализации температурных перепадов;
  • предупреждения механических воздействий и влияния химических реагентов.

Соблюдение этих требований обеспечит повышенный срок эксплуатации бетона, который будет обладать высокой прочностью.

Осуществляя заливку бетона, помните о необходимости выполнения следующих рекомендаций:

  • Начинайте работы по уходу за свежезалитой смесью сразу после бетонирования и производите до приобретения массивом не менее 80% эксплуатационной прочности.
  • Проверьте целостность опалубки, отсутствие протеканий, поломок деревянной конструкции сразу после бетонирования. Устранение дефектов выполните в течение 2-х часов после заливки раствора, до того, как начнется схватывание бетона.

    При замесе смеси нужно выдерживать рецептуру и строго соблюдать пропорции между ее компонентами

  • Оберегайте застывающий состав от механических воздействий (ударов, сотрясений). Накройте поверхность брезентом или полиэтиленовой пленкой, чтобы уменьшить испарение влаги, предотвратить размыв.
  • Поддерживайте благоприятную влажность, контролируйте температуру твердения состава. Рекомендуемый уровень влажности для качественной гидратации бетона – не менее 90%, что обеспечивает значительное повышение прочности бетонного монолита.
  • Не допускайте обезвоживания состава, которое возникает при вытекании цементного молочка через щели опалубки. Это влияет на уменьшение прочности, отслаивание, пониженную устойчивость к воздействию атмосферных факторов, вызывает образование небольших трещин пластичного состава.
  • Обеспечьте необходимый период твердения бетона, который заканчивается одновременно с набором эксплуатационной прочности, способного выдерживать деформации, усадочные напряжения.
  • Не допускайте испарения влаги, выветривания, при которых бетонный массив усаживается, уменьшается в объеме, что способствует образованию внутренних напряжений с последующим растрескиванием.
  • Применяйте глубинные вибраторы для бетона для  уплотнения состава, что затрудняет растрескивание пластичного массива.
  • Защищайте залитую поверхность от воздействия ветра и окружающей температуры, которая меньше температуры застывающего массива. Природные факторы способствуют преждевременному высыханию бетона.
  • Производите дополнительное увлажнение залитого состава через 8 часов после заливки, применяя рассеянный полив. Прикрывайте поверхность брезентом, мешковиной, расположенными на поверхности, регулярно смачивайте их.
  • Увлажняйте массив при температуре окружающей среды выше 5 градусов Цельсия. При невозможности увлажнения поверхности используйте полимерную пленку толщиной 0,2 мм, слои которой укладывайте с перекрытием, обеспечив минимальное количество стыков.

Рекомендации по устранению трещин

Трещины в бетоне, которые образовались в течение не более двух часов после заливки, легко устраняются с использованием дополнительного вибрационного уплотнения.

Растрескивания, которые произошли после схватывания, устраняются методом втирания специального состава для ремонта дефектов бетонной поверхности или раствора цемента, подготовленного в соотношении 3:1 (цемент-вода) с добавлением специального пластификатора или герметика.

Если на протяжении 8 часов после заливки состава на поверхности появилась признаки нарушения целостности, устраняйте их, соблюдая последовательность операций:

  • очистите поверхность от наслоений, используя металлическую щетку и, применяя пеностекло, протрите дефекты;
  • сдуйте струей воздуха пыль с поверхности;
  • используйте смесь для ремонта, с помощью которой заполните дефекты в массиве;
  • после затвердевания ремонтного состава повторно затрите поверхность.

Если трещина носит сквозной характер, то ее ремонт осуществляется следующим путем:

  • Произведите очистку зоны растрескивания.
  • Увеличьте ширину трещины.
  • Выполните очистку раскрытого дефекта путем удаления пыли, частичек массива, используя сжатый воздух или щетку.

    Если трещины все же появились, то нужно максимально быстро провести работы по их устранению

  • Заполните зазор ремонтной смесью на основе мелкого песка и, используя шпатель, спланируйте заподлицо.
  • Затрите поверхность, применяя щетку по металлу.

При возникновении дефектов в бетонном массиве, которые возникли под воздействием грунтовых вод, устранение трещин осуществляется с применением специальных гидроизолирующих составов.

Заключение

После ознакомления с материалом статьи, у вас не возникнет вопрос, почему трескается бетон после заливки. Соблюдая приведенные рекомендации, тщательно производя уход за бетонной поверхностью, можно предотвратить растрескивание, обеспечить эксплуатационную прочность бетонного монолита.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках — 12 лет, из них 8 лет — за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Сколько сохнет бетон после заливки?


Время, необходимое для того, чтобы бетон высох и достиг своей полной прочности, может варьироваться в зависимости от различных факторов, таких как состав бетона, условия окружающей среды, размер и форма заливаемой конструкции, а также тип используемого цемента и применяемой технологии.

Обычно, после заливки бетона, процесс его высыхания и набора прочности происходит в несколько этапов. В первые несколько часов и дней бетон быстро твердеет, но еще не достигает своей полной прочности. Затем, в течение следующих нескольких недель, происходит более медленный процесс высыхания, когда бетон укрепляется и достигает большей прочности.

В целом, полное время высыхания бетона может занять от нескольких дней до нескольких недель. В течение этого времени важно обеспечить правильные условия для высыхания бетона, такие как достаточная вентиляция, умеренная температура и отсутствие избыточной влажности.

Однако, чтобы достичь максимальной прочности бетона, его нужно дополнительно укреплять и ухаживать в течение нескольких месяцев после заливки. Это может включать в себя регулярное увлажнение поверхности бетона и применение специальных препаратов для ускорения процесса укрепления.

Добавить комментарий
