Кафельная плитка является идеальным решением для ванной комнаты и кухни. Ее легко мыть, а при соприкосновении с водой она не портится. Единственным «минусом» является холодная поверхность напольного покрытия. Эту проблему может решить теплый пол под кафель, об устройстве которого и пойдет речь в этой статье.

Содержание:

Укладываем теплый пол. Пленочный пол под кафель своими руками. Технология укладки пленочного пола под кафельную плитку.

Преимущества использования пленочного пола

Существует два основных варианта обогрева пола:

  • водяные отопительные системы;
  • электрический теплый пол.

Одной из разновидностей последнего является пленочное инфракрасное отопление, которое представляет тонкую нагревательную пленку шириной 0,5-1 м. Регулировка длины осуществляется путем отрезания полос необходимого размера.

К преимуществам применения пленочной системы теплый пол относятся:

  • низкая себестоимость и быстрая окупаемость;
  • простота монтажа и демонтажа;
  • возможность укладки без устройства цементной стяжки;
  • монтаж под различные легкие напольные покрытия (линолеум, ламинат, ковролин);
  • безопасность для здоровья;
  • практичность;
  • надежная работа.

Обогрев помещения пленочным полом происходит равномерно и моментально. Воздух в комнате не высушивается, не возникает конвекционных потоков, а также не происходит сжигание кислорода. Специалисты даже отмечают наличие у пленочного пола терапевтического воздействия на человеческий организм.

Благодаря наличию терморегуляторов, можно производить регулировку температурного режима в любой обогреваемой зоне или комнате. Соединение нагревательных элементов инфракрасного пола осуществляется в параллельном порядке. Поэтому не страшно, если выйдет из строя одна или две секции. Оставшиеся секции будут работать в штатном режиме.

Крепление пленочных панелей может производиться не только под финишные напольные покрытия. Ее можно:

  • зафиксировать под ковром;
  • разместить на стене возле дивана;
  • расположить в других местах, нуждающихся в обогреве.

Что касается укладки пленочного теплого пола под плитку, то с одной стороны – это более трудоемкий процесс. Но с другой, такой пол наиболее экономичный. При нагреве, кафель характеризуется максимально возможным временем сохранения тепла, нежели финишные покрытия из дерева.

Принцип работы отопительной системы

Основным элементом пленочного теплого пола является тонкая пленка, сделанная из полиэстера. В нее полосами (или сплошным образом) запаивается паста из углерода. Она называется карбоновой.

Укладываем теплый пол. Пленочный пол под кафель своими руками. Технология укладки пленочного пола под кафельную плитку.

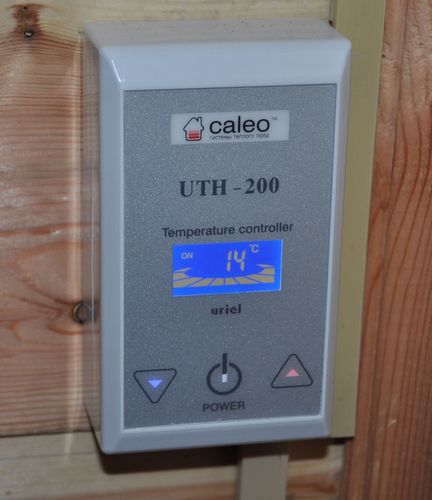

Терморегулятор – это тоже неотъемлемый элемент данной электрической системы отопления. Датчик температуры, который находится на обратной стороне пленки, приводит в действие терморегулятор и выдерживает заданную температуру в комнате.

Теплый пол можно оборудовать термостатом, функционирующим в автоматическом режиме. С его помощью осуществляется включение (или выключение) всей системы в определенное время. Именно путем использования такого типа термостата достигается рациональное использование энергоресурсов.

Элементами пленочного пола также являются:

  • подложка, отражающая тепловую энергию;
  • прокладка между напольным покрытием и пленкой;
  • зажимы.

Принцип работы пленочного пола состоит в следующем. Подача электрической энергии осуществляется на медные шины, которые располагаются в крайней части пленки. Сами шины соединяются друг с другом с помощью карбоновых элементов.

При нагреве этих элементов происходит выработка инфракрасных лучей дальнего спектра, которые являются самым благоприятным и комфортным вариантом для человека. Наличие герметичной ламинации с использованием полиэстера защищает нагревательные элементы от пробоя и прочих внешних негативных факторов.

Укладываем теплый пол. Пленочный пол под кафель своими руками. Технология укладки пленочного пола под кафельную плитку.

Укладка пленочного пола под кафельную плитку своими руками

На первоначальном этапе осуществляются подготовительные работы. Поверхность очищается от мусора и выравнивается. Толщина теплого пола может доходить до 1,5 см. Примерный последовательный слой укладываемых материалов следующий:

  • теплоотражающая подложка – 2-3 мм;
  • инфракрасная пленка – 0,4-0,5 мм;
  • малярная сетка – до 2 мм;
  • слой бетонного раствора (или плиточного клея).

Сразу нужно определиться с:

  • местонахождением терморегулятора;
  • эффективным распределением пленки под плиткой.

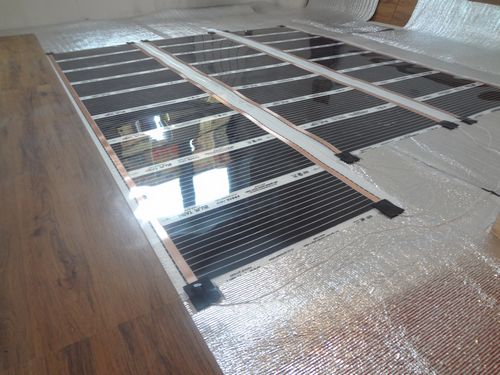

Монтаж теплого пола начинается с укладки теплоотражающей подложки. Наилучшим вариантом станет использование полос, размер которых составляет по 0,6 м. В случае приобретения широкого материала, его следует обрезать.

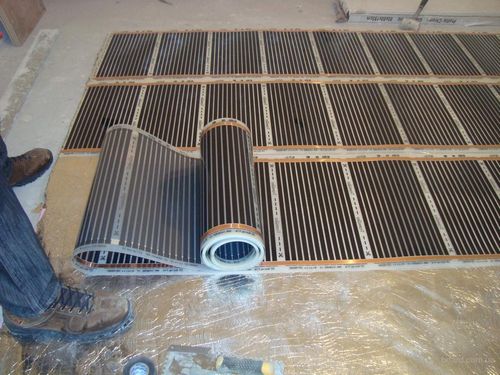

Поверх подложки укладывается инфракрасная пленка. Существуют такие требования при выполнении этой работы:

  • нельзя располагать на пленке стационарную мебель (может привести к перегоранию системы);
  • пленка должна покрывать до 70 % площади в комнате;
  • наличие отступа от стен на уровне 10-12 см;
  • пленка не монтируется внахлест.

Целесообразнее распределять пленку по максимальной длине помещения. Размеченный нагревательный материал обрезается. Нарезание кусков пленки рекомендуется производить в местах, где нет графитового слоя. Если все же нужно ее отрезать по графитовому слою, то это место впоследствии изолируется скотчем или изолентой. К подложке пленка крепится с помощью скотча.

Далее нужно заняться подключением пленочного пола. Особое внимание уделяется правильному монтажу терморегулятора и датчика температур. Сразу стоит оговориться, что один терморегулятор сможет нормально «обслуживать» комнату площадью 12-15 м². Устанавливается он рядом с подведенной проводкой.

Укладываем теплый пол. Пленочный пол под кафель своими руками. Технология укладки пленочного пола под кафельную плитку.

Крепление кабеля к пленке производится с использованием медных зажимов. Степень надежности соединений проверяется с помощью половинок зажимов, которые должны соприкасаться друг с другом. Для изоляции зажимов применяется битумный скотч и силиконовый герметик.

Пока будет сохнуть герметик, монтируется терморегулятор. При использовании накладного устройства, кабель проводится снаружи стены и помещается в пластиковый короб. Если терморегулятор будет встроенным, то в стене под него выдалбливается отверстие и делаются штробы для кабеля.

Крепление термодатчика производится под пленку. Для этого в основании делается канавка, а сам датчик располагают в гофрированную трубку. Провод датчика укладывается таким образом, чтобы он располагался прямо под кафелем.

Терморегулятор надежно крепится к стене и соединяется с электрическим кабелем. Наискось пленки приклеивается фольгированный скотч. Для заземления пола один из его концов присоединяется к проводу.

С помощью тестового включения отопительной системы проверяется ее работоспособность. Все секции должны нагреться на протяжении 5-8 минут. Используя тестер, проверяются места срезов и соединений пленки.

Далее укладка теплого пола выполняется в следующей последовательности:

  • делаются отверстия;
  • в них вставляются дюбели;
  • саморезами крепится малярная сетка;
  • создается нетолстая и равномерная первичная бетонная стяжка;
  • происходит полное высыхание стяжки;
  • производится последняя проверка функционирования теплого пола;
  • наносится фиксирующая стяжка;
  • после ее высыхания кладется кафельная плитка.

Ввинчивание саморезов при креплении малярной сетки следует осуществлять очень аккуратно. Ими можно повредить поверхность пленки или контакты, что станет причиной разрыва электрической цепи. После окончательной фиксации сетки, необходимо провести тестирование теплого пола.

Укладываем теплый пол. Пленочный пол под кафель своими руками. Технология укладки пленочного пола под кафельную плитку.

При укладке пленочного пола запрещается:

  • осуществлять работу при высокой влажности и температуре воздуха ниже 0ºС;
  • в качестве крепежных элементов использовать гвозди;
  • производить подключение пленки без заземления;
  • сгибать ее под углом 90º на участке длиной до 5 см;
  • устанавливать пленку в непосредственной близости с другими нагревательными приборами.

Во избежание механических повреждений пленки, монтажные работы рекомендуется производить в мягкой обуви. Пользоваться инфракрасным теплым полом можно приблизительно спустя месяц, когда полностью высохнет бетонное основание под кафельной плиткой.

Видео по устройству пленочного пола:
