Установка и подключение однофазного счетчика электроэнергии
Дата публикации 5 июня 2023г

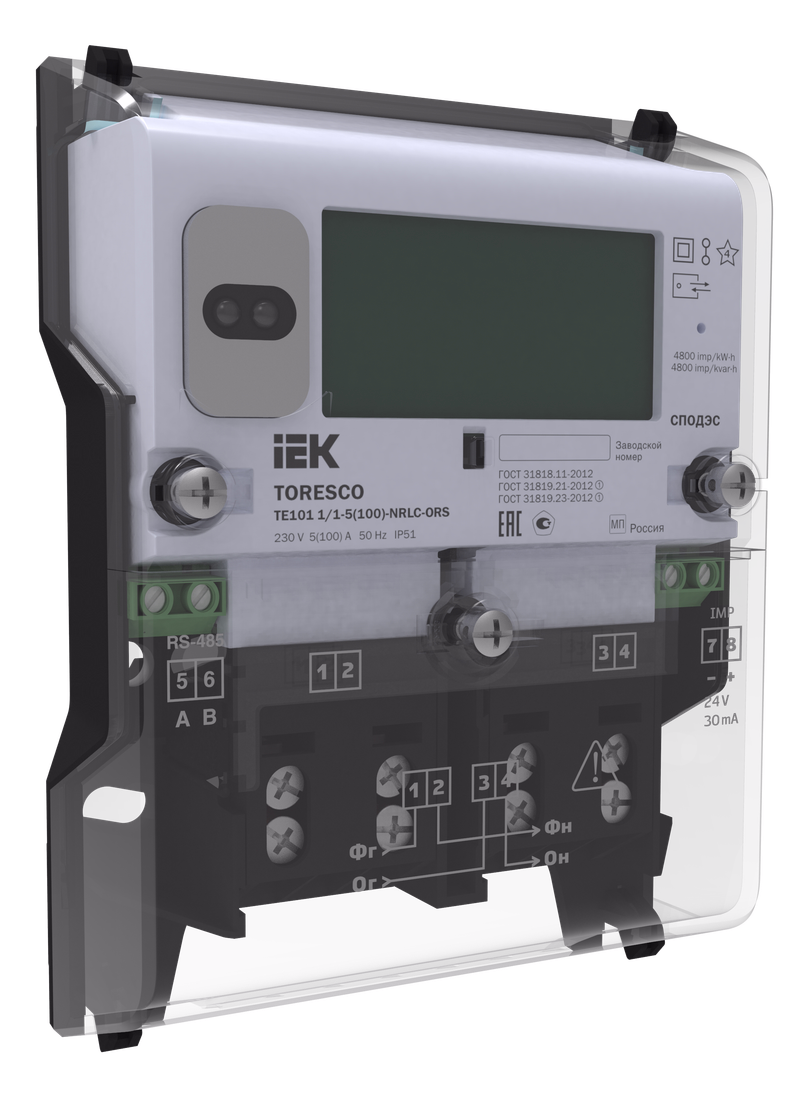

Однофазный счетчик электроэнергии предназначен для измерения объема потребленной электрической энергии в сетях переменного тока с напряжением 220 В. Используется в бытовом и малом коммерческом секторе для учета энергопотребления. Установка таких приборов требуется при подключении к электросети, реконструкции внутренних систем электроснабжения или при замене устаревших моделей.
Требования к размещению
Установка счетчика производится в соответствии с нормативными документами и правилами устройства электроустановок. Прибор должен быть размещен в доступном для осмотра месте, на твердой вертикальной поверхности. Допускается монтаж внутри щита, на фасаде здания или внутри помещения, при соблюдении температурных и влажностных условий эксплуатации.
Счетчик необходимо защищать от механических повреждений, вибраций, попадания влаги и прямых солнечных лучей. Высота установки — от 0,8 до 1,7 метра от уровня пола. Обязательно наличие пломбы от поставщика электроэнергии и, при необходимости, защитного кожуха.
Выбор места подключения
Счетчик устанавливается на вводе питающего кабеля перед распределением на группы потребителей. Вводный автомат или пакетный выключатель должен располагаться до счетчика. Это обеспечивает возможность отключения напряжения при обслуживании прибора.
В распределительном щите должно быть предусмотрено место для монтажа автоматических выключателей, УЗО и других элементов защитной автоматики, а также наличие шин заземления и нуля.
Подключение однофазного счетчика
Необходимые инструменты и материалы
Для подключения потребуется:
- счетчик с действующим сертификатом и допуском к эксплуатации;
- автоматический выключатель;
- изолированные медные провода нужного сечения (обычно от 4 мм²);
- винтовые клеммы, зажимы, DIN-рейка;
- индикатор напряжения, отвертки, плоскогубцы, инструмент для зачистки проводов.
Электрическая схема
Подключение осуществляется по стандартной схеме:
- Входной фазный провод от вводного автомата подключается к клемме №1 счетчика.
- Выход фазы на нагрузку подключается к клемме №2.
- Входной нулевой провод подключается к клемме №3.
- Выход нуля на нагрузку — к клемме №4.
Провода затягиваются винтовыми зажимами с применением необходимого усилия. Контакт должен быть надежным, без перегрева и искрения. Не допускается ослабление соединений или скручивание жил под клеммой.
Проверка и ввод в эксплуатацию
После подключения необходимо визуально проверить правильность коммутации, отсутствие оголенных участков и надежность креплений. Затем проводится подача напряжения через вводной автомат и проверка индикации на дисплее счетчика. Современные электронные модели отображают текущие параметры — напряжение, ток, мощность, накопленную энергию.
До начала эксплуатации счетчик подлежит опломбированию представителем сетевой организации. Без наличия пломбы учет потребления считается недействительным. Запрещено самостоятельно вскрывать корпус прибора или вмешиваться в схему подключения.
Особенности учета
Современные однофазные счетчики могут иметь функции многотарифного учета, передачи данных по интерфейсам (RS-485, PLC, радиоканал), хранения журнала событий и работы в составе автоматизированных систем коммерческого учета электроэнергии (АСКУЭ). Выбор модели зависит от требований поставщика энергии и характера эксплуатации.
