Производительность любой системы отопления невозможна без эффективного воздухообмена. Особенно большое значение имеет вентиляция для газового котла в частном доме. В данном случае нельзя упустить ни малейших деталей, так как на кону стоят здоровье и благополучие людей.

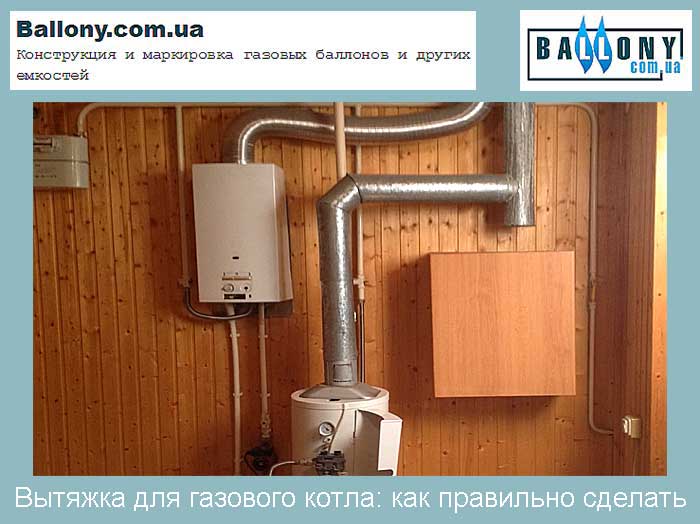

Вытяжка для газового котла в частном

Несколько слов о документах

Сбор разрешительных документов никогда не был приятным занятием. Но, как известно все нормы и правила написаны на основе реальных ошибок, поэтому их несоблюдение может повлечь за собой большие неприятности, причем штраф это самое безобидное из того, что может произойти.

Установка газового оборудования в жилых помещениях регламентируется несколькими документами. Во-первых, это СНиП 42-01-2002. Что касается конкретно вентиляции котельных и топочных помещений в частных домах, то эти требования изложены в СНиП 11-35-76.

Совет: существует еще один полезный документ под названием Газоснабжение, базирующийся на основе СНиП 2.04.08-87. На данный момент он официально уже не действует, но содержит массу полезной информации, кроме того на его основе разрабатывались существующие нормативы.

Основные моменты и требования к обустройству

Прежде чем приобретать сам котел и прочее газораспределительное оборудование следует определиться с местом его установки. Едва ли не самым главным здесь является организация хорошего воздухообмена.

Требования

В помещениях с газораспределительным оборудованием, в которых не отсутствует постоянное профессиональное наблюдение, согласно нормам приняты следующие правила обустройства вентиляции.

  • Для изолированных котельных находящихся в жилых зданиях полный воздухообмен в течение 1 часа должен происходить не менее 3 раз. Причем важным моментом является то, что эти данные выведены без учета притока воздуха в топку котла.

  • Согласно требованиям высота потолков в помещении котельной должны быть 6м. Но в частном домостроении это практически нереально, поэтому на каждый метр понижения потолка воздухообмен в помещении должен быть усилен на 25%.

  • Как правило, такое количество циклов воздухообмена в небольшой комнатке обеспечить естественным способом весьма затруднительно, поэтому в большинстве случаев должен быть смонтирован искусственный приток.

Важно: эти рекомендации верны как для газовых, так и для твердотопливных систем. Существует лишь незначительная разница в монтаже.

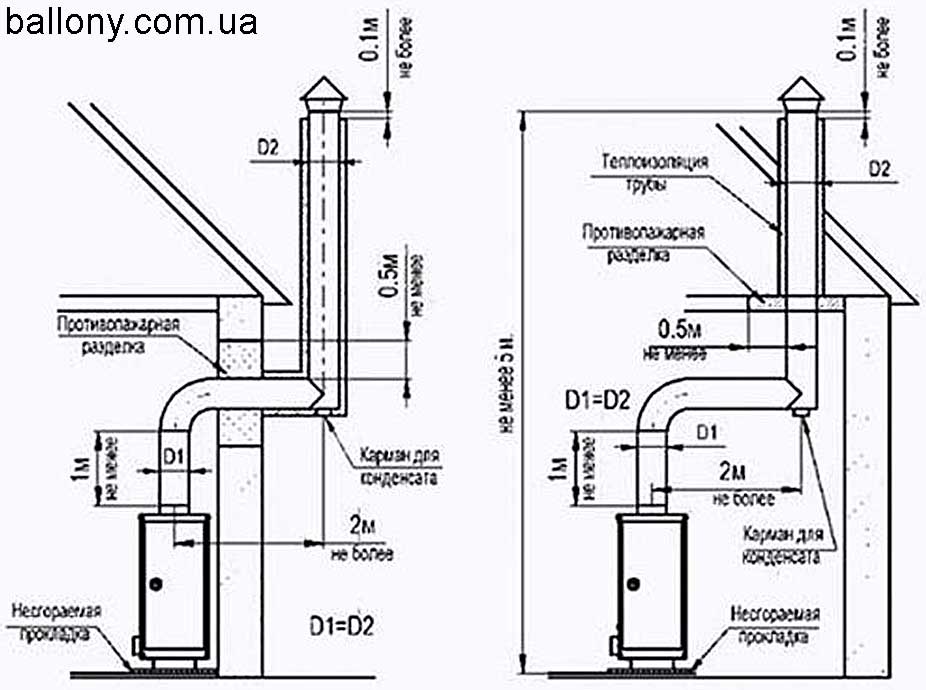

Вытяжка для газового котла в частном

Расчет параметров системы

Грамотно выполненные расчеты являются залогом долгой и безопасной работы оборудования. Профессиональные проекты достаточно сложны, они включают в себя учет всех параметров. Но для частного домостроения это зачастую оказывается лишним, все сводится к паре формул, с помощью которых можно рассчитать основные данные своими руками.

Чтобы узнать, какой диаметр воздуховода вам необходим для обеспечения естественного воздухообмена, нужно иметь следующие данные.

  • Прежде всего, это объем самого помещения, который измеряется в метрах кубических.

  • Также необходимо учитывать, с какой скоростью будет двигаться воздух в трубе, для естественной вентиляции этот параметр составляет 1м/с.

  • И последняя составляющая это тот самый коэффициент увеличения количества циклов воздухообмена в зависимости от того, насколько меньше высота потолка по сравнению с эталонной 6м.

Далее, для ясности давайте рассмотрим расчет воздуховода на конкретном примере.

  • Предположим, комната имеет ширину 4, длину 3м, высота потолков при этом составляет 2,7м. Перемножаем данные и получаем объем 32,4м³.

  • Что касается коэффициента кратности воздухообмена, то его мы будем высчитывать следующим образом: (6м – 2,7м) х 0,25 (процент понижения) + 3(количество циклов для 6м) = 3,8.

  • Теперь мы можем рассчитать, сколько воздуха должно выходить при естественной вентиляции за 1 час из данной комнаты: 32,4м³ х 3,8 = 123м³.

  • Имея эти данные, рассчитываем сечение воздуховода для естественного воздухообмена. Для этого нужно разделить 123м³, на 3600 (количество секунд в 1часе). Получаем, что вентиляция помещения с газовым котлом должна осуществляться через воздуховод сечением 0,034м².

Как видите, инструкция достаточно проста. Зачастую вентиляционные трубы для газовых котлов берутся круглого сечения, так как цена у них существенно ниже. Специалисты рекомендуют канализационные ПВХ трубы. Для рассмотренного выше примера это будет сечение 204 мм.

Часто бывает неудобно и нецелесообразно монтировать воздуховоды большого сечения. В таких случаях монтируются стандартные каналы сечением 100 – 150 мм и на них устанавливается принудительное нагнетание. Проще всего вмонтировать приточный и вытяжной вентиляторы одинаковой мощности. В зависимости от объема подбирается мощность оборудования.

Важно: расчет производился для одного воздуховода, но в помещении их 2, приток и вытяжка. Оба эти канала должны быть одинакового диаметра, в данном случае 204 мм.

Рекомендации по установке

Делать принудительную или естественную вентиляцию решает сам хозяин, исходя из характеристик своего оборудования и параметров конкретного помещения. Как проводить простейшие расчеты мы показали, далее можно приступать к монтажу самой системы. Здесь также существуют свои ограничения и правила.

Вытяжка для газового котла: как

Как известно воздуховоды могут прокладываться горизонтально или вертикально. Что касается горизонтального монтажа, то он допустим только для систем с принудительным нагнетанием. Плюс к тому, они должны быть прямолинейными, без каких-либо поворотов или изгибов. Протяженность линии зависит от параметров и мощности оборудования.

Вертикальные каналы могут использоваться как для искусственной, так и для естественной вентиляции. Минимальная протяженность прямолинейного вертикального канала должна быть не менее 3м. В противном случае могут быть перебои с естественной тягой.

Специалисты рекомендуют устанавливать комбинированные системы, в случае отказа принудительной вентиляции, можно уменьшить нагрузку на оборудование. В результате система сможет работать с естественным воздухообменом.

Вне зависимости от того какой системе вы отдаете предпочтение, объем удаляемого из помещения воздуха должен быть равен притоку. Не стоит надеяться только на приточный вентилятор, на вытяжку также следует установить искусственное нагнетание.

Место расположения притока и вытяжки определяется в зависимости от того где расположен котел. Но приток всегда делается непосредственно возле котла или за агрегатом.

Вытяжка должна размещаться в верхней части помещения, желательно как можно ближе к потолку или непосредственно в потолке. При этом, расстояние между приточным и вытяжным каналами должно быть как можно более протяженным. В идеале диаметрально противоположным.

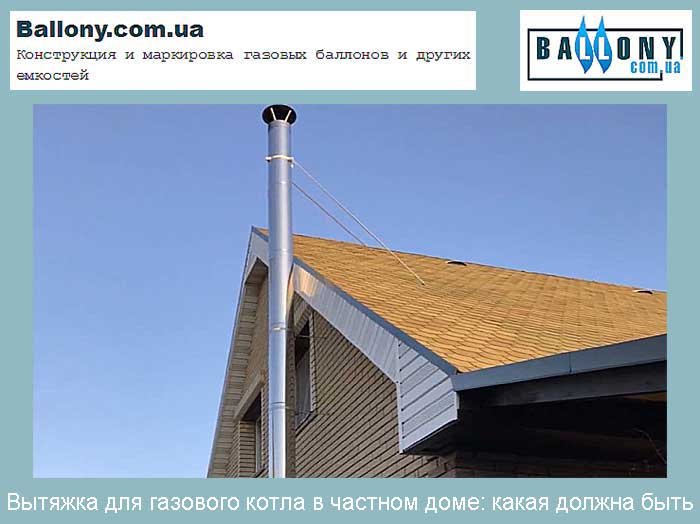

Для мощных агрегатов, устанавливаемых в коттеджах с большой квадратурой и несколькими этажами, должен отдельно обустраиваться свой вентиляционный выход. Как правило, он имеет принудительное нагнетание, монтируется по внешней стене здания и выходит выше конька кровли.

Вывод

Хотя сам монтаж вентиляционной системы в частном доме не представляет особой сложности и может быть выполнен своими руками, к расчету следует отнестись серьезно. Если вы не уверены в своих силах, стоит доверить это профессионалам.

Где можно устанавливать настенный газовый котел?


На стену можно устанавливать настенный газовый котел в специально предназначенных для этого местах. Это могут быть котельные, технические помещения, отдельные шкафы или ниши, предназначенные для установки газового оборудования. Важно, чтобы установка котла соответствовала требованиям правил технической эксплуатации и производилась квалифицированными специалистами. Также необходимо учитывать доступ к котлу для обслуживания и ремонта.
