Раньше парные строили без проекта, устанавливая печь внутри и выводя дым через небольшое окно над входом. Теперь в парных строят главным образом по проекту, устанавливая дымоходы для дровяных печей из кирпича, металла, керамики и других материалов.

Классическая баня по черному во время топки

Содержание:

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Конструкция дымоходов и материалы их изготовления постоянно совершенствуются. Важно знать устройство дымохода в бане для дровяной печи, чтобы суметь самостоятельно произвести монтаж с соблюдением правил пожарной безопасности, не допустить задымления, а также нагрева и возгорания обшивки стен или научиться выполнять обслуживание (замену элементов, чистку).

По своему принципу дымоходы делятся на внешние и внутренние.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Внутренний и внешний дымоходы, схема

Первые непосредственно от печи выходят наружу, минуя потолочное перекрытие и крышу. Большое число разнообразных фитингов позволяет создать конструкцию любой трансфигурации. А правильно подобранные изоляционные материалы станут гарантией безопасности.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

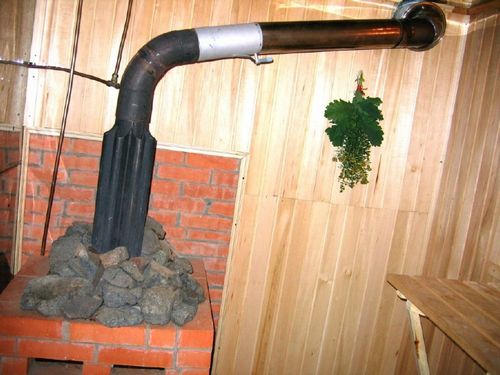

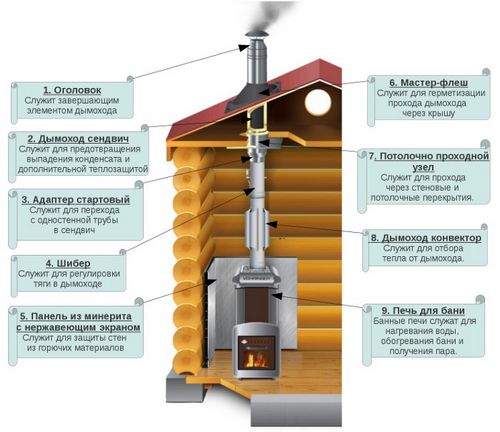

Устройство дымохода в бане для дровяной печи

Вторые посредством переходников выводятся на улицу через стену. При этом экономится внутреннее пространство бани, исключается риск ожогов пользователей или возгорания внутренней обшивки. Помните, что через такой дымоход большая часть тепла быстро выводится в атмосферу.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

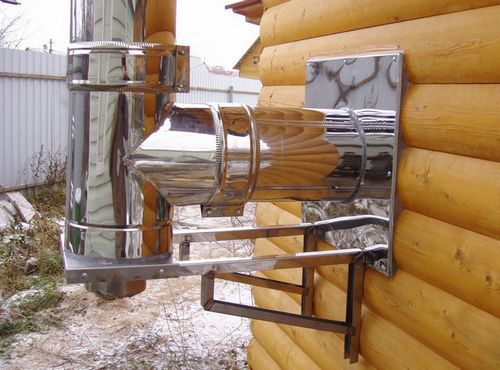

Стартовый узел на внешней стене здания

У дымоходов обоих типов есть много одинаковых элементов и достаточно отличий, тем не менее, высота любой трубы над уровнем крыши должна соответствовать правилам СНиП 41-01-2003.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

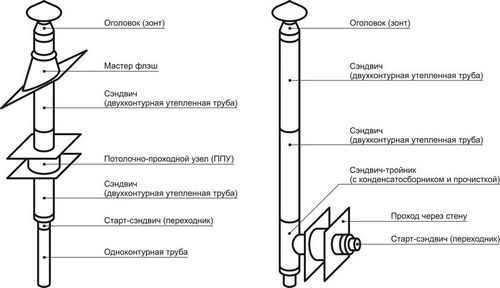

Схема дымоходов

Стальные одноконтурные дымоходы могут быть использованы для загильзовки кирпичных дымоходов. Такая конструкция выдерживает до 1100 градусов, имеет хорошие показатели теплосбережения. Дымоход может быть изготовлен из зеркальной нержавейки, легированной стали с эмалевым покрытием (окрашенные), оцинкованной стали. Некоторые доборные элементы могут быть изготовлены из латуни. Лучшим материалом для изготовления дымоходов признана нержавеющая зеркальная сталь за ее высокие эксплуатационные и декоративные показатели.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

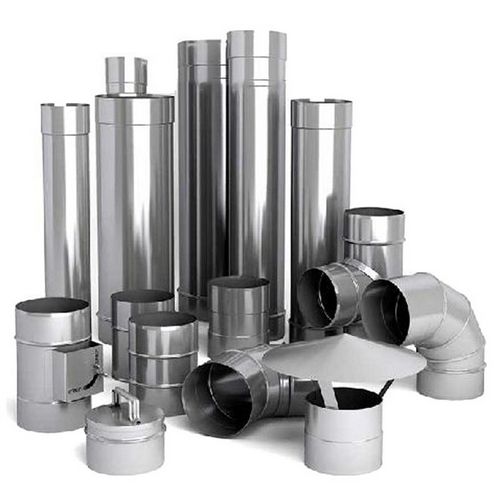

Одностенные дымоходы

У стальных дымоходов множество преимуществ:

  • легкий монтаж;
  • отсутствие необходимости сооружения отдельного фундамента;
  • приемлемая стоимость;
  • возможность замены любых элементов системы дымоотведения;
  • простой уход. На гладких внутренних стенках меньше оседает сажа и конденсат, чистку можно проводить довольно редко (по сравнению с кирпичными дымоходами);
  • монтаж может выполняться в любых климатических поясах, температурный режим не влияет на условия эксплуатации дымохода из стали.

Недостаток состоит в возможности появлении коррозии и прогорании стенок из-за длительного воздействия очень высоких температур. Чтобы избежать подобных неприятностей, важно приобретать дымоход из стали с содержанием хрома не менее 17% (попросите данные о марки стали и спектральном анализе у продавца) и толщиной стенки от 0,6 до 1,5 мм.

Таблица. Марки стали для дымоходов

Марка Аналог Характеристики
AISI 310S, AISI 310 20Х23Н18, 10Х23Н18 Большое содержание хрома и никеля. Выдерживает температуру до 1050 градусов. Пластична. Сварные швы требуют зачистки от окалины и пассивирования.
AISI 316Ti 03Х17Н14М3, 10Х17Н13М2Т Универсальная нержавеющая сталь с содержанием титана, хрома, никеля и молибдена. Температура плавления 1400 градусов. Рекомендуемая температура эксплуатации – 450 — 850°С.

Диаметры стальных дымоходов: от 80 до 300 м.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Диаметры стальных дымоходов

Таблица. Элементы дымохода, назначение

Элемент дымохода Назначение, описание
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Переход

Применяется при необходимости изменения диаметра дымохода
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Адаптер ММ

При сборке дымохода «по конденсату» этот элемент служит переходником между печью и дымоходом. Устанавливается на патрубок меньшего диаметра с применением негорючего утеплителя (уплотнителя)
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Адаптер ПП

Применяется для соединения выходного патрубка печи и дымохода. Для сборки по конденсату» или как переходной элемент со сборки «по дыму» на сборку «по конденсату»
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Дымоход. Труба нержавеющая

Каждая следующая труба вставляется внутрь предыдущей. Сборка производится снизу вверх с использованием жаростойкого герметика (до1000 градусов). Дополнительно дымоход в местах стыка фиксируется хомутами, а через каждые 2 метра длины крепится к стенам кронштейнами. Важно, чтобы дымовой канал был расположен строго вертикально и имел длину, регламентированную СП 7.13130.2009, а также СНиП 41-01-2003
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Шибер поворотный (заслонка)

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Задвижка (шибер выдвижной)

Необходимы для возможности регулирования тяги. Элементы производятся разных диаметров для всех видов дымоходов. Устанавливается аналогично трубе дымохода до потолочной разделки
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Дымоход-конвектор

Альтернативное название – экономайзер. Устанавливается на дымоход для уменьшения теплоптерь и сохранения тепла внутри помещения за счет постоянной циркуляции воздушных потоков сквозь контуры конвектора. Крепится через переходник к выходному патрубку печи.

Элемент может закрываться защитным декоративным кожухом из нержавейки или дополняться сеткой для укладки камней

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Колено, 90 градусов

Если необходимо изменить направление движения продуктов сгорания либо в случаях, когда монтаж строго вертикального дымохода невозможен, применяется переходник «колено»
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Колено, 135 градусов

Аналогично колену с углом 90 градусов
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Тройник 90 градусов

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Тройник 135 градусов

Тройники необходимы для организации вывода дымохода через стену. Тройник может быть дополнен «стаканом», позволяющим инспектировать состояние внутренних стенок дымохода и облегчающим прочистку, удаление мусора изнутри
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Заглушка с отверстием

Предназначена для сбора конденсата и сажи. Диаметр выбирается исходя из номинального D тройника
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Заглушка глухая, «по воде»

Для организации обслуживания дымохода, крепится к нижней части тройника
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Заглушка с конденсатоотводом одностенная

Для отвода конденсата. Крепится к тройнику. Патрубок с резьбой необходим для подключения к канализации. Для ревизии и обслуживания заглушка снимается с тройника
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Грибок

Улучшает тягу на 20%. Защищает от попадания в дымоход осадков, пыли
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Экономайзер для печи

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

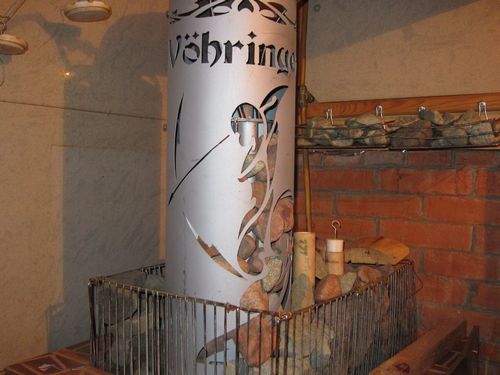

Декоративный кожух на экономайзер

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

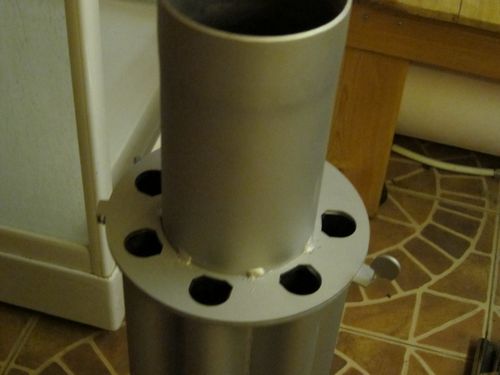

Дымоход-конвектор в конструкции дымохода банной печи

Элементы противопожарной разделки для дымоходов сендвич и одностенных. Организация прохода дымоходов через стены, перекрытия и крышу

  1. Фланец-конус. Декоративный элемент с замковым креплением, подходит для дымоходов любого диаметра. Позволяет спрятать неровности отверстия в стене. Крепится саморезами через отверстия в крепежных кронштейнах. Не подходит для установки на крыше.
    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

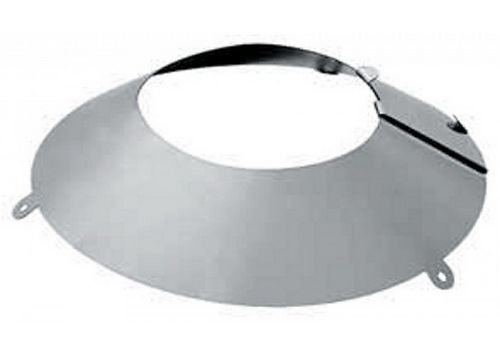

    Фланец-конус

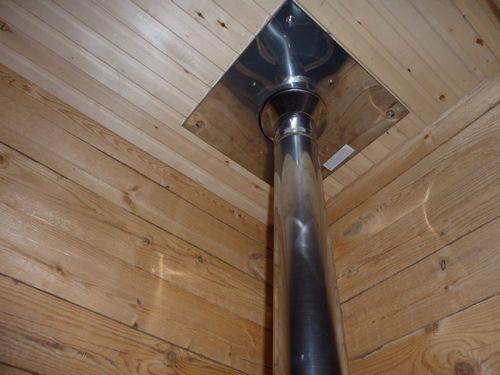

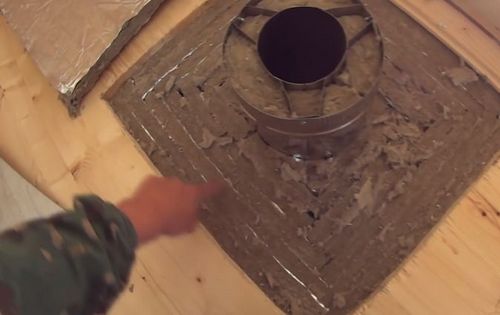

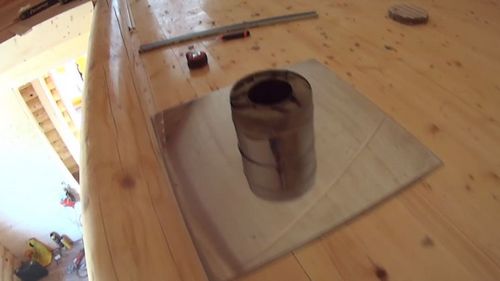

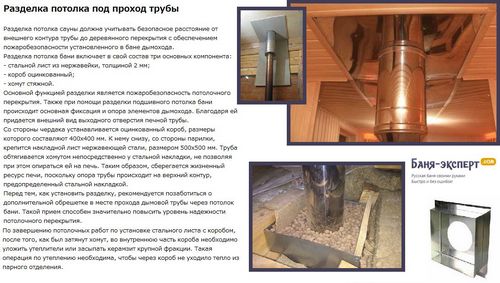

  2. Разделка потолочная. Элемент может быть одностенным или с утеплителем (сендвич). Тип, а также форма и размеры выбираются под вид монтируемого дымохода. Надевается на предыдущую нижнюю трубу дымохода, стык промазывается жаростойким герметиком. К потолку площадка крепится саморезами через отверстия в углах площадки разделки. Со стороны потолка в разделку укладывается минеритный или базальтовый утеплитель, песок или керамзит.
    Служит декоративным элементом, скрывая неровности отверстия в потолке, а также защищает перекрытие от излишнего нагрева и возгорания.

    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

    Разделка потолочная

    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

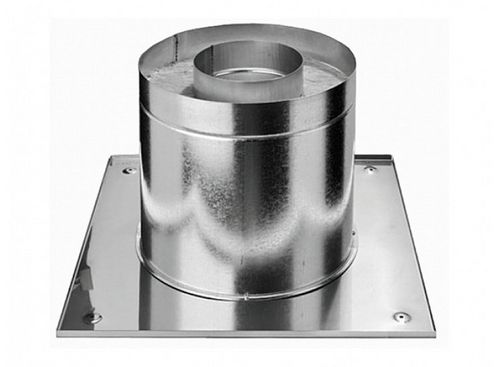

    Разделка потолочная нержавеющая с утеплителем

    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

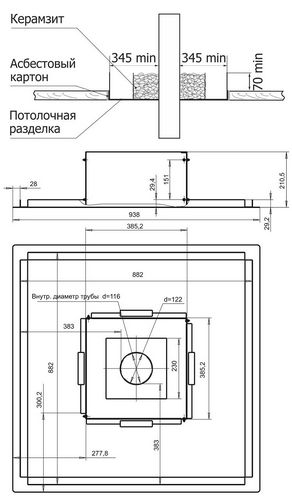

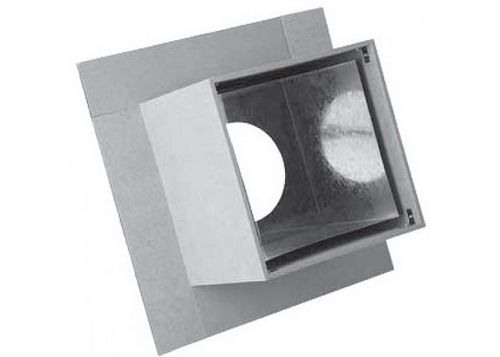

    Потолочная разделка квадратная

    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

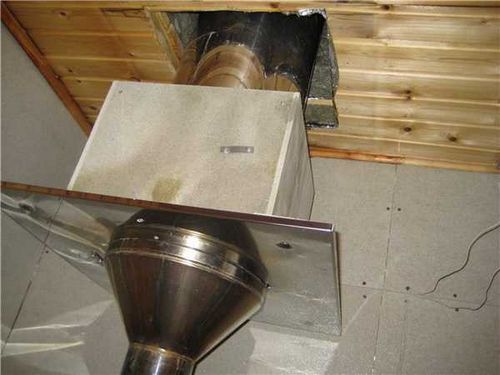

    Потолочная разделка

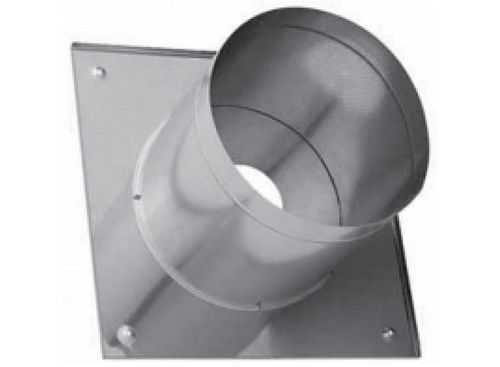

  3. Крышная разделка (прямая или угловая). Для организации вывода трубы через крышу.
    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

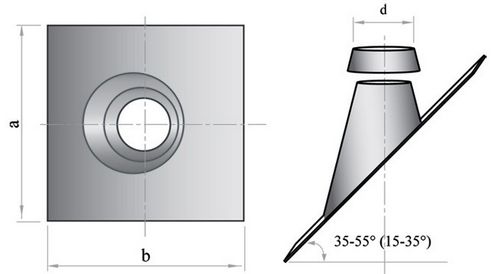

    Чертеж крышной разделки для одноконтурного дымохода

    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

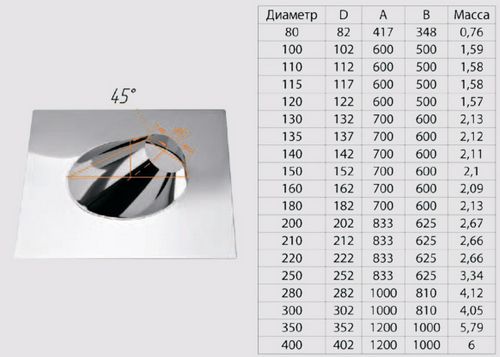

    Крышная разделка угловая

Такие дымоходы весьма популярны ввиду высокой устойчивости конструкции к кислотам и атмосферным воздействиям, высоким температурам. Дымоход легко собрать даже без помощников, но важно производить монтаж строго по инструкции, в противном случае находящийся между стенками утеплитель впитает конденсат, что приведет ко множеству негативных последствий.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

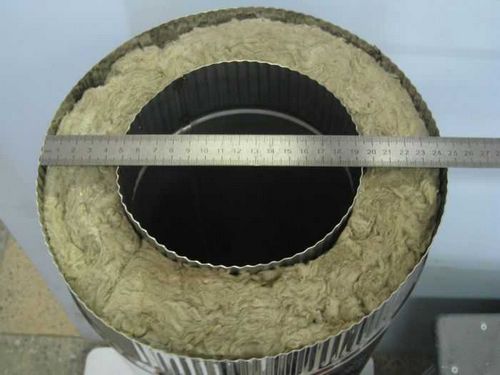

Дымоход сендвич

Если сравнивать классический стальной дымоход и сендвич, то последний отличается гораздо большей надежностью и долговечностью.

При покупке дымохода обращайте внимание на диаметр элементов (а он не должен быть меньше отводящего патрубка банной печи), марку стали и качество утеплителя. Лучшие варианты – каменная вата «Роквул» или «Изотерм». Рекомендуемая плотность наполнителя – 120 кг/м3. Толщина изоляции не менее 40 мм.

На заметку! Поинтересуйтесь у продавца, где и по какой технологии были произведены трубы дымохода, соблюдался ли при производстве стандарт ISO 9001.

Все изделия должны быть индивидуально упакованы и транспортироваться в вертикальном положении.

Важно! Приобретайте трубы для наружного дымохода со сборкой «по дыму», для внутреннего – «по конденсату».

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

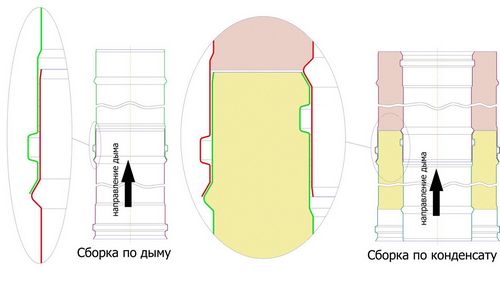

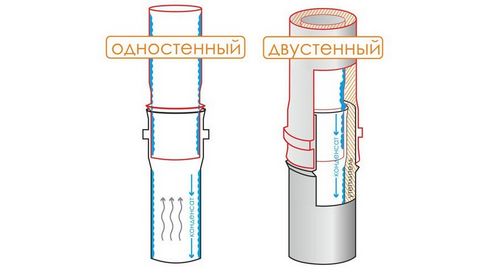

Сборка «по дыму» и «по конденсату»

Таблица. Элементы дымохода сендвич

Элемент Описание
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Переходник на сендвич

Сендвич дымоходы никогда не устанавливают непосредственно на выходной патрубок печи. Всегда от этого патрубка должна идти одностенная стальная труба, к которой через переходник подключается двухстенный утепленный дымоход. Может быть использован как переходник от одностенного теплообменника или экономайзера на сендвич. Диаметр переходника выбирается в соответствии с диаметрами труб дымохода
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Дымоход двустенный

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Дымоход двустенный, сборка «по воде»

Основной элемент для отвода продуктов сгорания. Может быть собран «по дыму» или «по воде», то есть «по конденсату», для этого заранее приобретаются трубы нужной длины и с соответствующей конструкцией гофрированных раструбов. Трубы прямые, герметичные, между стенками находится прессованный утеплитель. Сборка производится аналогично одностенным дымоходам, т.е. с применением герметика, хомутов и кронштейнов
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Колено, 90 градусов, сендвич «по воде»

Переходник аналогичной с одностенным коленом конструкции, но отличается наличием утеплительного изолирующего слоя. Диаметр и тип колена выбирается по типу сборки дымохода («дым» или «вода»)
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Колено, 135 градусов, сендвич «по воде»

Аналогично предыдущему
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Тройник-сэндвич 90 градусов

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Тройник-сэндвич 135 градусов

Назначение аналогично тройникам одностенным
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Заглушка с отверстием

Заглушка устанавливается в нижней части тройника. Выполняет функцию защиты утеплителя, сбора конденсата, сажи и мусора. Монтаж производится без герметика, чтобы при необходимости заглушку можно было снять, удалить конденсат и сажу, после чего вернуть элемент на место.

Диаметр заглушки выбирается исходя из наружного диаметра тройника

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Заглушка с конденсатоотводом двустенная

Для визуального инспектирования и обслуживания дымохода, сбора и отведения конденсата
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Конус

Монтируется на сендвич-дымоход, защищает слой теплоизоляции. Может использоваться как завершающий элемент дымохода или как переходник между сендвич-дымоходом в одностенный
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Зонт

Служит окончанием трубы. Защищает от осадков, ветра, усиливает тягу, если дует боковой ветер.
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

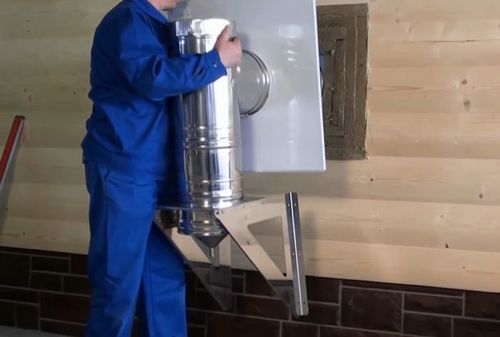

Площадка монтажная

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Кронштейны для крепления монтажной площадки дымохода к стене

Для внешних дымоходов. Крепится к консоли (кронштейнам). Выдерживает вес пяти метров сендвич-дымохода. Если планируется монтаж дымохода большей длины, то рекомендуется установить две монтажные площадки на расстоянии 4 метра между элементами
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

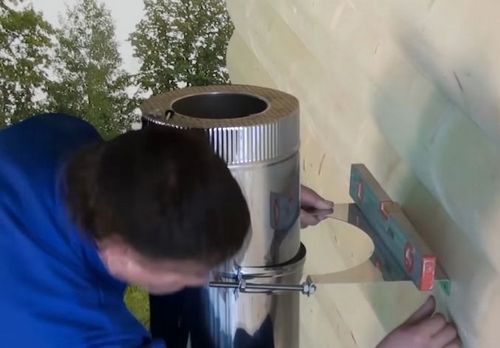

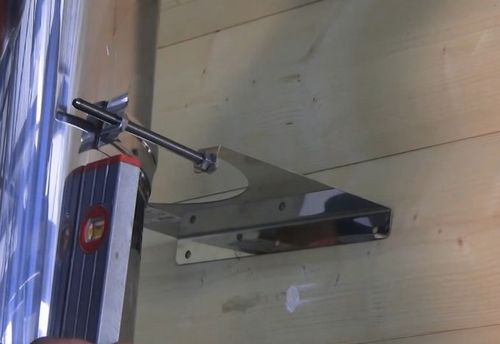

Опорно-стеновой кронштейн

Элементы фиксации внутреннего дымохода. Устанавливаются с интервалом 2 метра, крепятся к стенам бани
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

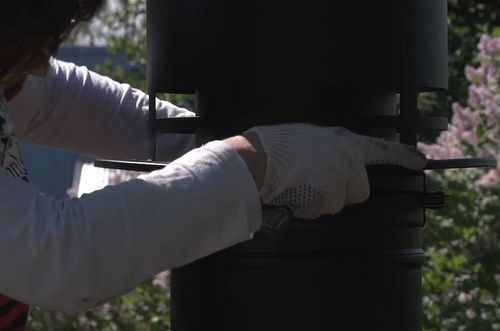

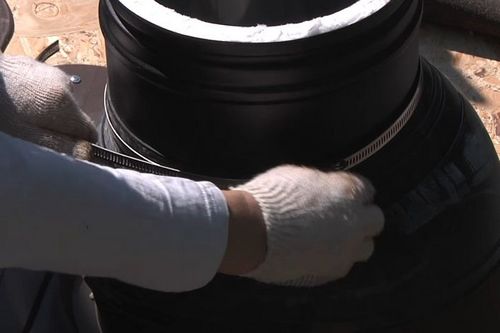

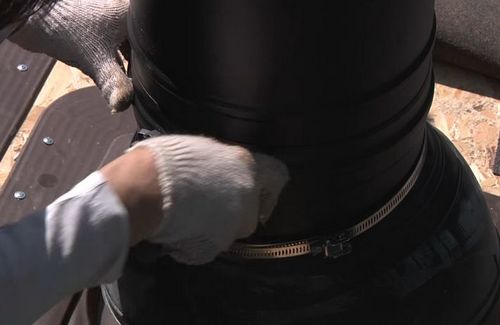

Хомут

Для скрепления стыков соседних элементов. Запрещается делать стыки дымохода внутри потолочных перекрытий
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

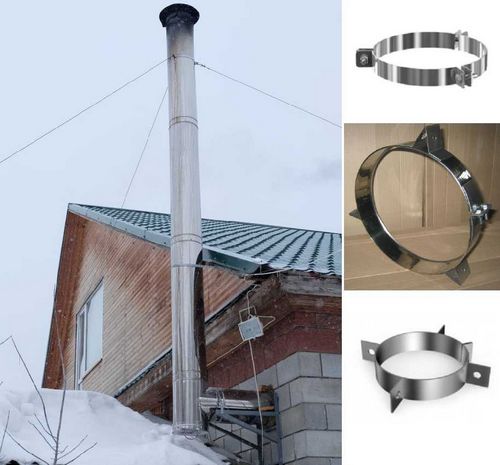

Хомут растяжки

Для фиксации трубы дымохода, если он выше кровли на 1,2 м
Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Крепление растяжек к дымоходу сэндвич

Важно учитывать – нельзя прокладывать дымоход горизонтально больше чем на 1 м и устанавливать 3 и больше поворота дымохода. Общая высота дымоотводящего канала должна составить > пяти метров (иначе будет плохая тяга). Исключение – бани без чердачных помещений, в которых можно устанавливать дымоход высотой менее 5 метров при условии, что будет обеспечена стабильная тяга.

Инструкция по монтажу дымохода стального утепленного

Важно! Запрещается выполнять монтажные работы с использованием инструментов без изолированных прорезиненных поверхностей.

Допустимые расстояния для дымоходов всех типов

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Конфигурация дымоходов, варианты

Для обеспечения безопасности, заранее просчитайте местоположение вашего дымохода. Соблюдайте следующие правила:

  • нельзя, чтобы дымоход соприкасался с какими-либо предметами мебели, обоями, коммуникациями, например, электрической проводкой или газовыми трубами;
  • между обрешеткой или лагами перекрытия необходимо оставлять не менее 300 мм для неизолированных дымоходов и не менее 150 мм для изолированных. Прямой контакт дымохода и древесины недопустим;
  • если дымоход будет проходить через неотапливаемый чердак, то следует заранее произвести теплоизоляцию этого помещения во избежание появления конденсата;
  • дымоход нельзя располагать около горючих поверхностей, в т.ч. вблизи от деревянной обшивки стен.

Рассчитывая количество элементов дымохода, учитывайте, насколько дымоход должен возвышаться над крышей бани.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

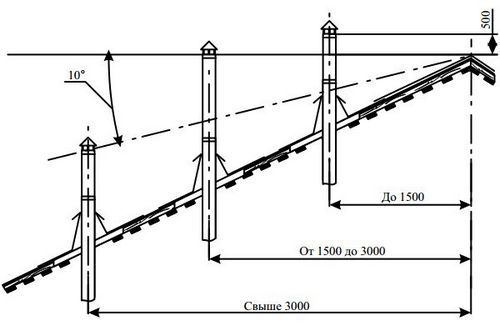

Высота трубы над баней

Монтаж наружного дымохода

Шаг 1. Снимаем упаковку с элементов дымохода. Проверяем наличие всех элементов, их целостность.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

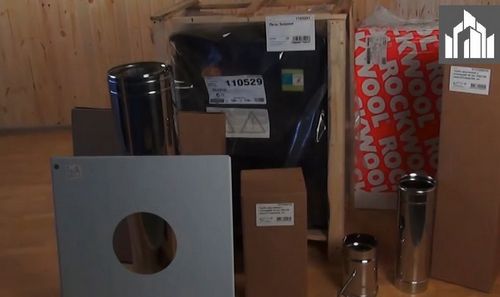

Комплект дымохода

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

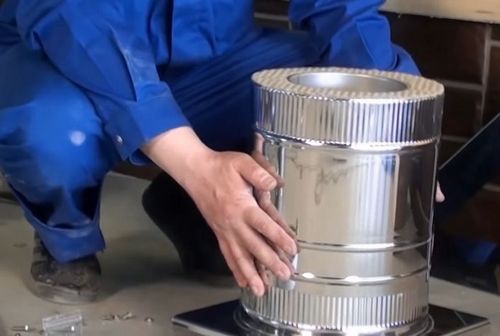

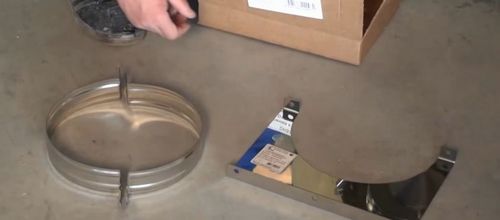

Достаем элементы дымохода из упаковки

Шаг 2. Подготавливаем инструменты:

  • угольник;
  • электролобзик;
  • обрезную машину;
  • шуруповерт;
  • рулетку;
  • молоток;
  • маркер;
  • уровень.

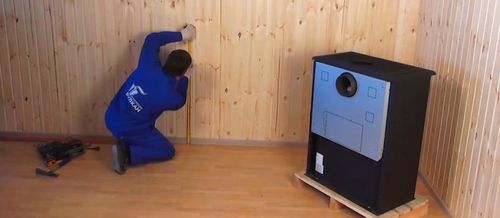

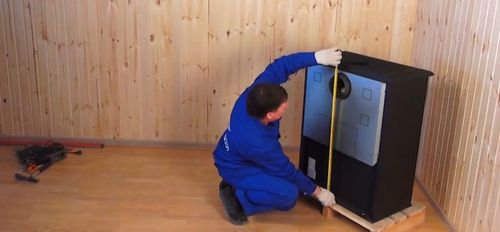

Шаг 3. Разметка. Определяем расстояние от низа печи до центра дымоотводящего патрубка. Отмечаем это расстояние на стене в месте расположения печи.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Расстояние от низа печи до центра дымоотводящего патрубка

Далее на стене откладываем ширину печи и ось дымоотводящего патрубка относительно размеров печи.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

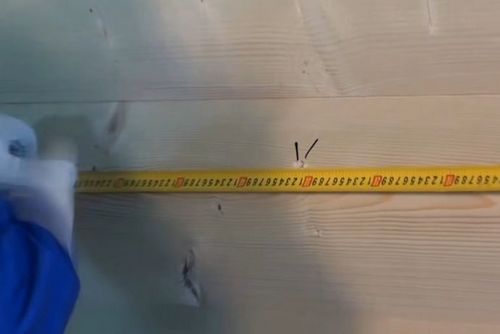

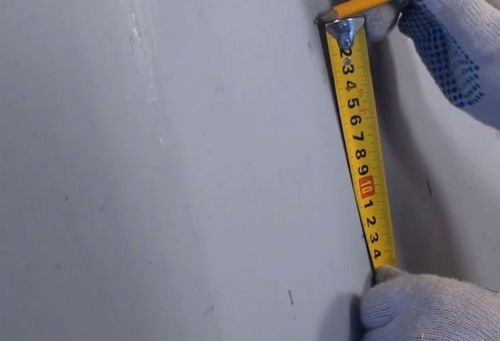

Откладываем расстояние на стене

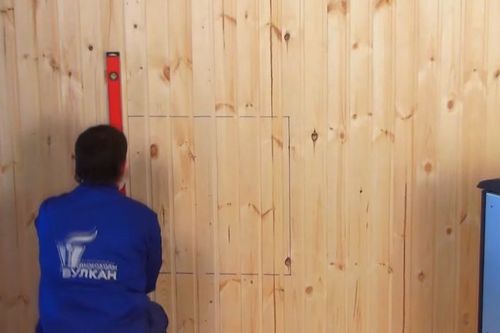

На стене отмечаем контуры удаляемого материала с учетом противопожарных расстояний. Чертим квадрат, используя уровень, рулетку и маркер.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Границы удаляемого материала

Шаг 4. Удаляем фрагмент стены. В деревянной обшивке сверлим отверстия дрелью по углам и в центре. Распил выполняем электролобзиком. Вставляем режущее полотно в высверленное отверстие и по начерченной разметке производим распил. Убираем отпиленную часть.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Сверлим отверстия

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

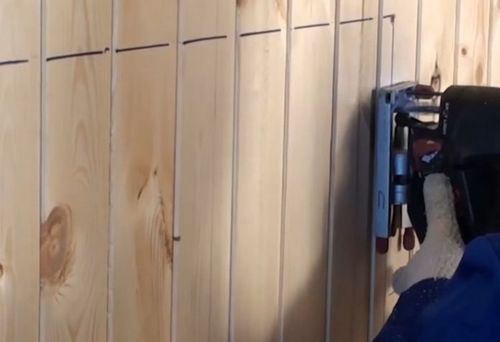

Распил внутренней обшивки стены

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Снимаем отпиленную часть обшивки

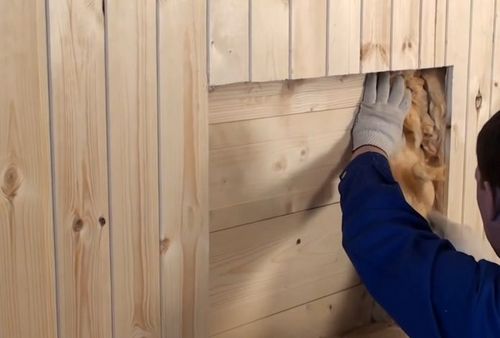

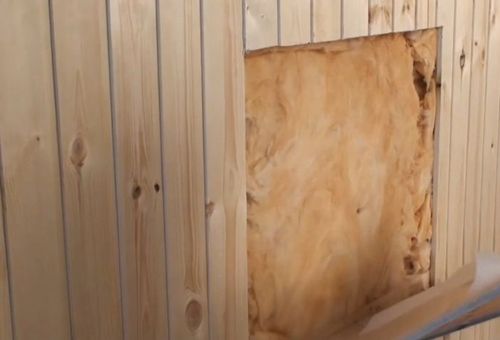

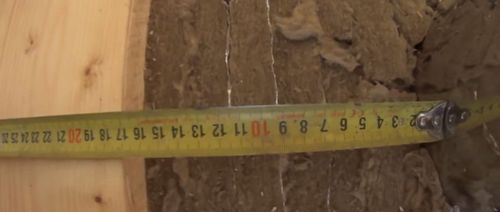

Изоляционный материал разрезаем строительным ножом и вынимаем из стены.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Удаление изоляционного материала

Шаг 5. Деревянную стену необходимо изолировать от жара. Для изоляции используем негорючие плиты «СуперИзол» толщиной более 30 мм. На листе определяем и отмечаем место прохождения дымоотводящей трубы.

На листе нужно будет вырезать круглое отверстия для вывода трубы. Чтобы отверстие получилось ровным, как шаблон используем фланец (декоративную накладку). Вырезаем отверстие электролобзиком.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Разметка на защитном экране

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Разметка круглого отверстия

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

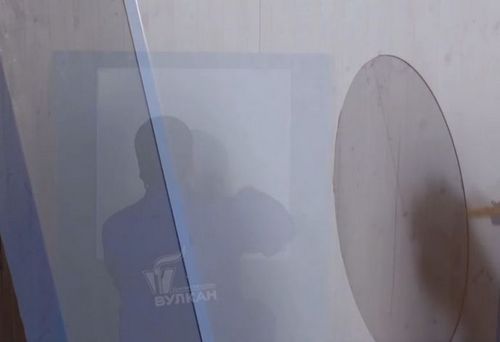

Отверстие вырезано

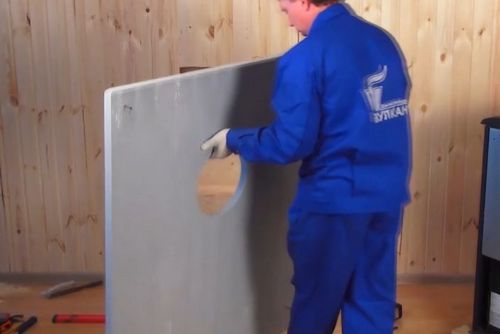

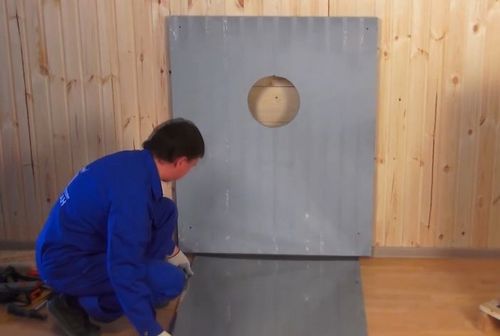

Защитный лист закрепляем саморезами на стене бани. Просверливаем 4 отверстия по углам для саморезов, прикладываем лист к стене, между листом и стеной устанавливаем втулки, сквозь которые и вкручиваем самонарезающие винты.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

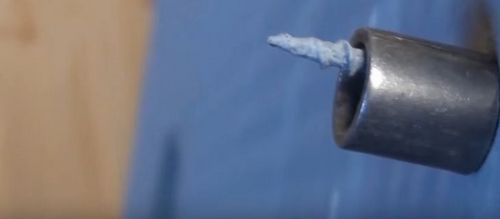

Втулка

Укладываем на пол стальной защитный экран. Он необходим для защиты покрытия пола от возможного попадания угольков, искр, перегрева.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Стальной защитный экран под печь

Шаг 6. Начинаем работы с внешней стороны бани. Выполняем разметку удаляемого материала на стене со стороны улицы. Удаляем часть стены, используя электродрель и электролобзик.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Разметка на внешней стене

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Выпиливание части наружной стены

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Удаление внешней обшивки

Шаг 7. Устанавливаем теплоизоляцию в месте прохода дымохода через стену. Необходимо определить объем изоляционного материала, который будет уложен между трубой дымохода и выпиленным проемом.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

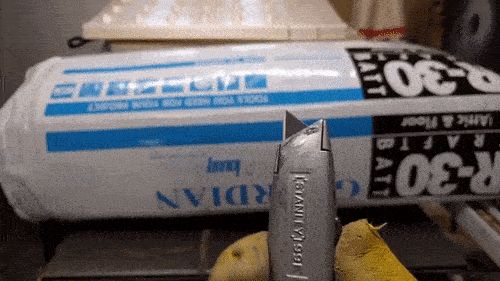

Распаковка минваты

Замеряем толщину стены, после чего нарезаем маты фольгированной базальтовой ваты на полоски шириной, равной толщине стены. Для работы используем строительный нож, перчатки.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Толщина стены

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

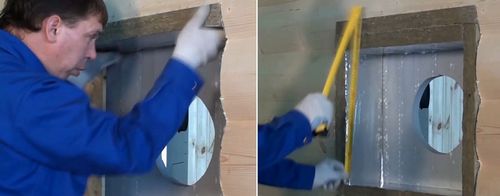

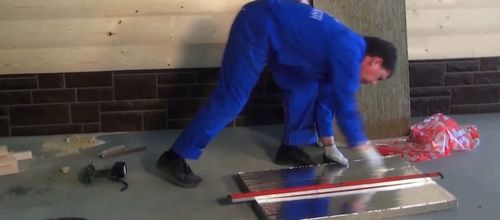

Нарезка минваты

Устанавливаем полосы фольгированной минваты по контуру вырезанного проема фольгой в сторону дымохода (внутрь).

Продолжаем нарезку и укладку минваты аналогично по контуру, стараясь оставлять минимальные зазоры между полосками утеплителя. Укладываем минвату до тех пор, пока не останется отверстие, равное диаметру трубы дымохода.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Установка минваты

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

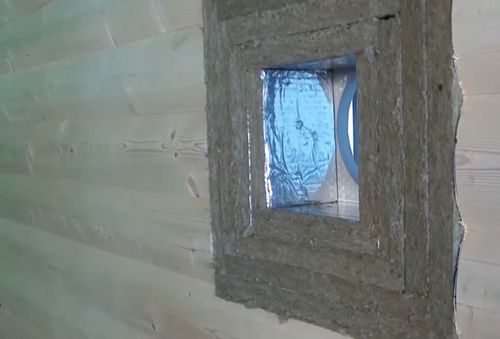

Установленный утеплитель

Шаг 8. Достаем элементы дымохода из упаковки. Дымоход удобно монтировать небольшими участками.

Сборку начинаем с кронштейна крепления к стене, тройника и горизонтального участка, идущего от самой печи. Секции дымохода фиксируем хомутами, затягивая болты отверткой или шуруповертом. Болтовые соединение хомутов должны быть направлены к стене бани. Элементы устанавливаются последовательно, причем гофрированная часть соединений должна быть направлена вниз. Все соединения промазываются высокотемпературным герметиком.

Достаем из упаковки опорно-стеновой кронштейн.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Схема монтажной площадки

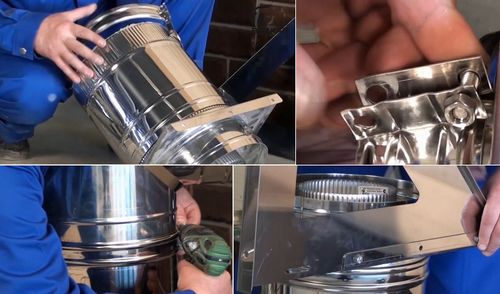

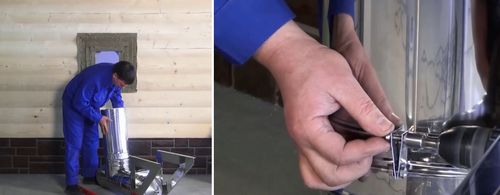

Располагаем его горизонтально на полу. Надеваем хомут и затягиваем его непосредственно рядом с квадратной стальной площадкой. Переворачиваем элемент, устанавливая его вертикально на пол, гофрированной стороной вверх, короткий прямой элемент трубы дымохода (переходник). Фиксируем соединение хомутом. Достаем из упаковки два треугольных кронштейна, прикручиваем их болтами к торцам опорной площадки.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Сборка опорно-стенового кронштейна

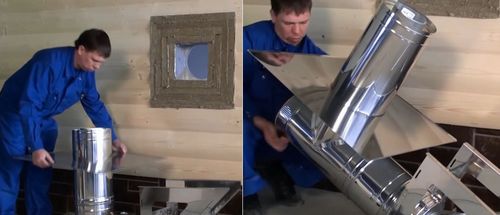

Вынимаем из коробки крышку (заглушку) с капельником и устанавливаем ее на нижнюю часть тройника, не используя при этом герметик. Фиксируем крышку хомутом.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Крепление капельника

К тройнику крепим прямой участок дымохода. Этот участок будет проходить через стену. Фиксируем его хомутом.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Установка горизонтального участка дымохода

На трубу, которая идет горизонтально, надеваем фланец (квадратный изоляционный стальной лист с круглым отверстием в центре). Изоляцию не фиксируем. Вставляем дымоход в подготовленное в стене отверстие.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Надеваем фланец

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Установка тройника

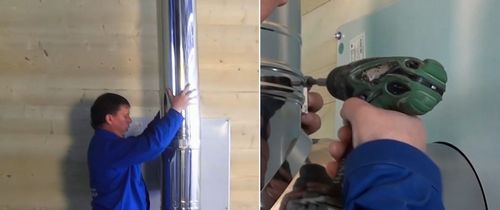

Проверяем вертикальность кронштейнов и дымохода уровнем. Закручиваем саморезы в отверстия треугольных стеновых кронштейнов (консолей).

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

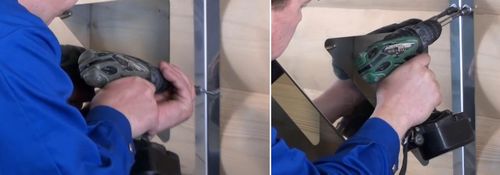

Крепление саморезами кронштейнов

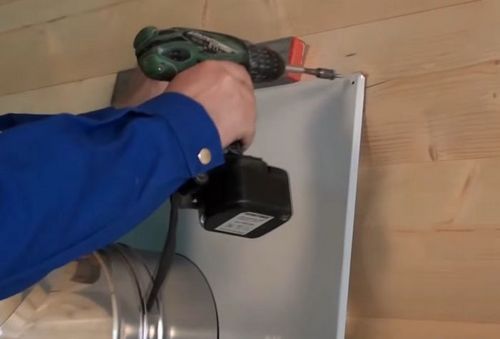

Фланец фиксируем саморезами, закручивая их шуруповертом. Если баня из круглого бревна, располагайте саморезы в точках соприкосновения фланца с древесиной. Если баня из бруса, то закрутите метизы по углам фланца.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

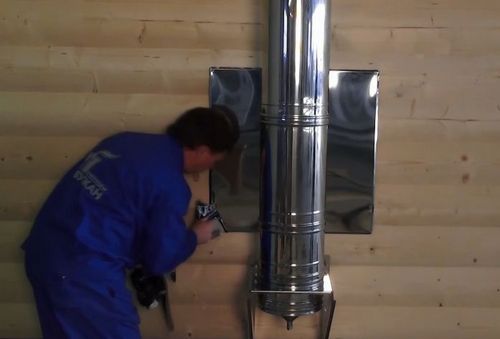

Фиксация фланца саморезами

Шаг 9. Продолжаем сборку дымохода. Наращиваем дымоход вверх, скрепляя все элементы между собой хомутами и герметиком. Через каждые 2 метра устанавливаем элементы крепления к стене. Плотно затягиваем гайки, ведь дымоход будет ежедневно подвергаться ветровым нагрузкам.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Сборка дымохода

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Элемент крепления к стене

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

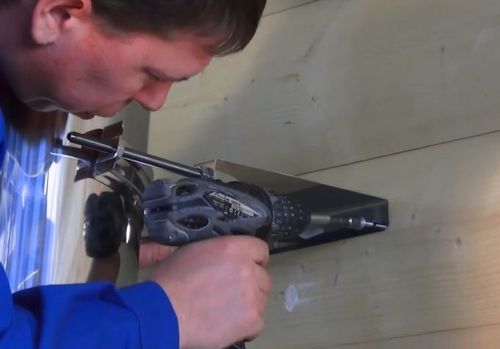

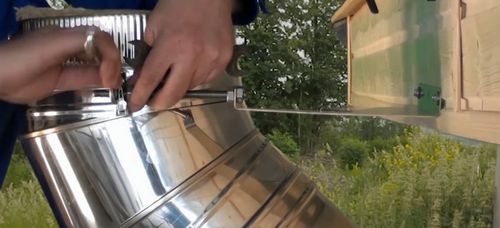

Фиксация кронштейна саморезами

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Стеновое крепление

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Проверка горизонтальности установленного кронштейна

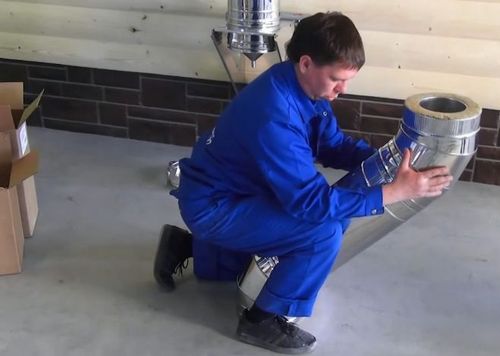

Шаг 10. Приступаем к монтажу участка огибания свеса кровли. Используем два колена с углом 135 градусов или иные отводы, в зависимости от конфигурации крыши. Эту часть дымохода удобнее собрать на земле, так как трубы небольшого диаметра и веса. Собираем 3 элемента и устанавливаем их на прямой участок дымохода. Верхнее колено фиксируем стеновым кронштейном.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Сборка отвода и дымохода

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Сборка части дымохода для огибания кровли

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

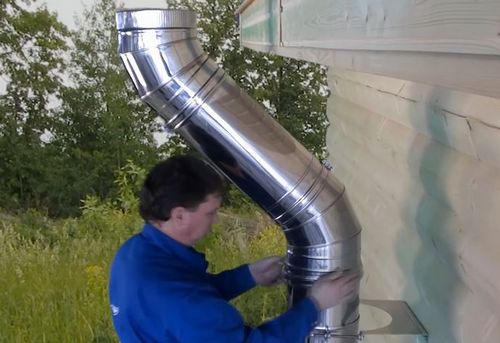

Установка участка огибания свеса кровли

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Верхнее колено фиксируем стеновым кронштейном

Шаг 11. На колено надеваем прямой участок дымохода, а затем конус и дефлектор. Не забываем о высоте трубы над кровлей. Эти элементы, как и все прочие, фиксируем хомутами.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Снимаем защитную пленку с фланца

Шаг 12. Возвращаемся во внутреннее помещение бани и продолжаем монтаж.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

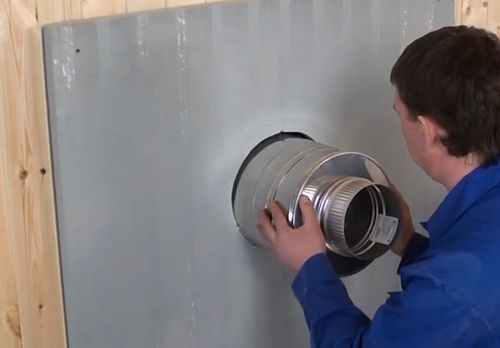

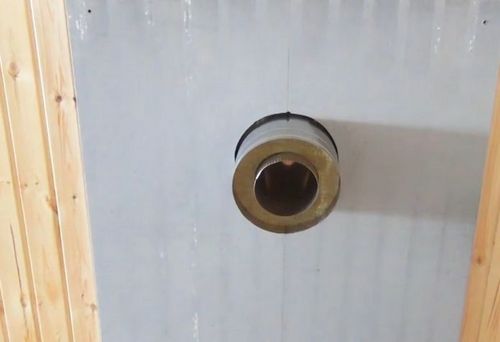

Участок трубы со стороны внутренней обшивки

К той части трубы, что выходит из стены, присоединяем переходник моно (с сендвич на одностенный дымоход). При необходимости устанавливаем еще один переходник между элементом «моно» и патрубком самой печи.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Переходник моно

Шаг 13. Устанавливаем шибер – одностенную трубу с задвижкой.

Шаг 14. Придвигаем печь и соединяем ее выходной патрубок с шибером.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

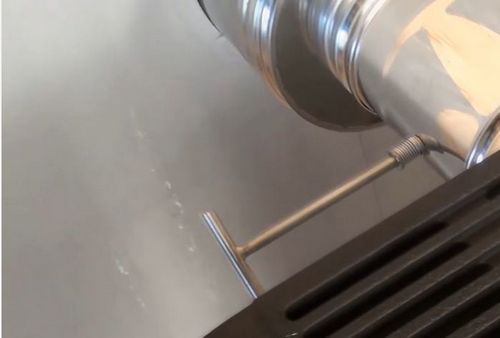

Соединение патрубка печи и шибера

Прием дымохода в эксплуатацию

Шаг 1. Осмотрите дымоход. Проверьте качество, плотность стыковки элементов.

Шаг 2. Произведите очистку дымохода сухой ветошью.

Шаг 3. Уберите все посторонние предметы из зоны дымохода и топливника печи.

Шаг 4. Осуществите пробную растопку с небольшим количеством топлива. Не используйте химические вещества, брикеты и другие не разрешенные для использования в бане виды топлива.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

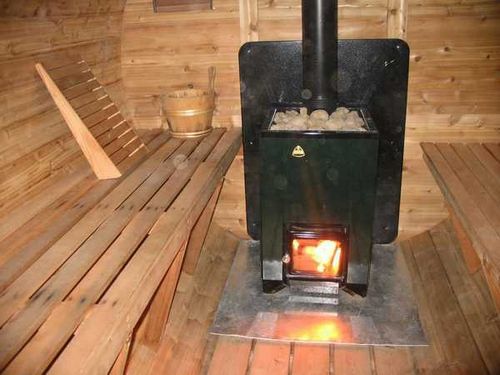

Первая растопка банной печи

В процессе пробной растопки обращайте внимание на качество тяги, появление дыма из соединений, топки. Малое количество дыма может выделиться только из-за нагрева и сгорания остатков масла на металлических поверхностях.

Важно! Никогда не заливайте огонь водой!

Шаг 5. После пробной растопки проветрите баню, а через 2-3 часа осуществите полноценную протопку банной печи. Помните – избыточное количество топлива может привести к порче дымохода и пожару.

Важно! Убедитесь, что рядом с печной трубой все горючие перегородки заизолированы или расстояние между ними и дымоходом более 50 см.

Профилактический осмотр и чистка выполняются 1 раз в 6 месяцев.

Монтаж внутреннего дымохода

Внутренний дымоход имеет много одинаковых элементов с внешним. Фиксация так же выполняется хомутами и герметиком. Но есть и отличия. Изначально на свое место укладывается изоляционный лист, на который устанавливается банная печь. К патрубку банной печи подключаем одностенную трубу дымохода либо экономайзер через переходник. Далее к прямому участку печи можно подсоединить бак для нагрева воды и шибер, либо только шибер, либо сетку каменку и дымовую задвижку. Только после этого допустимо установить переходник моно (с одностенной трубы на сендвич).

Продолжаем сборку прямого участка дымохода, поворачивая элементы гофрированным элементом вниз, то есть так, чтобы внутренняя часть верхнего элемента дымохода перекрывала внутреннюю стенку нижнего элемента. В этом случае капли конденсата не смогут попасть на утеплитель.

При монтаже внутреннего дымохода важно правильно обустроить проход через перекрытие и крышу.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Вариант организации изолированного прохода дымохода через перекрытие

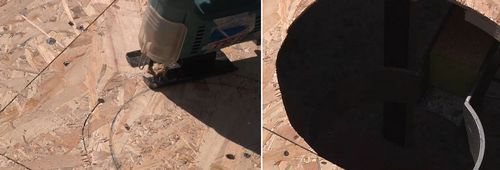

Шаг 1. Выполняем разметку положения печной трубы на потолке. При необходимости выпиливаем часть балки перекрытия и укрепляем перекрытие дополнительными поперечными перемычками из дерева (фиксация перфорированными уголками и саморезами). Расположение прохода делаем в соответствии с установленными СНиП отступами, о которых сказано в начале статьи. Отверстие делаем квадратной формы.

Шаг 2. На прямой участок дымохода надеваем противопожарный короб (потолочную разделку). Внутренний диаметр отверстия короба должен соответствовать диаметру трубы, а между вертикальными стенками разделки и выпиленным в проеме отверстием должны остаться промежутки до 2 см.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Разделка потолочная. схема установки

Шаг 3. Наращиваем дымоход еще одним вертикальным элементом. Важно, чтобы соединение находилось ниже потолочной разделки.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Устанавливаем потолочную разделку

Шаг 4. Прижимаем короб к обшивке потолка, фиксируем его саморезами.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Потолочная разделка, вид снизу

Шаг 5. Дальнейшие работы производим на чердаке. В промежуток между стенками короба и перекрытием плотно укладываем отрезки базальтового картона. Внутрь короба вокруг дымохода насыпаем керамзит/вермикулит или укладываем фольгированную базальтовую минеральную вату.

Как уложить минвату?

  1. Вырезаем цельный квадратный кусок минваты, внутри прорезаем круглое отверстие под трубу дымохода.
  2. Укладываем вырезанный кусок фольгой вниз.
  3. Замеряем расстояние от минваты до верхнего края короба.
  4. Нарезаем плиту минваты на полоски. Ширина полосок соответствует замеренному в предыдущем пункте расстоянию.
  5. Укладываем полоски по периметру короба фольгой в сторону трубы дымохода.
    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

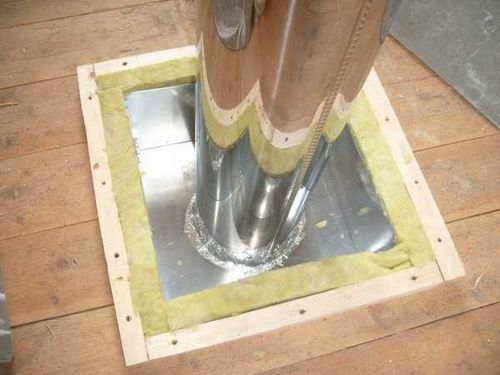

    Средняя часть уложенной минваты, фольгой внутрь

  6. Продолжаем укладку полосок минваты в шахматном порядке, пока она плотно не ляжет вокруг трубы.
    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

    Расстояние края вырезанного проема до сендвич-дымохода

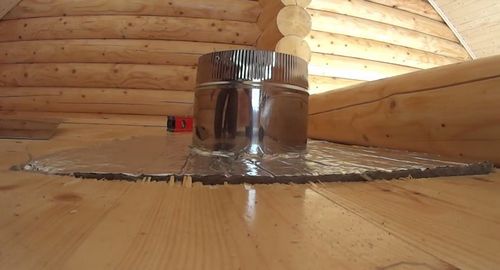

  7. Вырезаем еще один кусок минваты с отверстием в центре и как крышкой закрываем им уложенный ранее утеплитель. Располагаем лист фольгой вверх.
    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

    Верхний цельный кусок минваты фольгой наверх

  8. Закрепляем фланец.
    Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

    Утеплитель закрыт фланцем

Далее наращиваем дымоход вертикально. При необходимости устанавливаем стеновые кронштейны с интервалом 2 метра.

Видео – Противопожарная разделка

Рассмотрим вариант прохода дымохода сендвич через уже готовую кровлю из мягкой черепицы. Здесь так же, как и в перекрытии потолка придется подготовить отверстие, демонтируя саму черепицу, обрешетку и утеплитель, если таковой есть в пироге кровли. Не рекомендуется распиливать стропила, лучше заранее просчитать местоположение печи и дымохода, чтобы последний проходил между несущими элементами.

Шаг 1. Делаем разметку на черепице (со стороны чердака отмечаем линию расположения трубы и сверлим несколько сквозных отверстий по этой линии, на черепице чертим круг мелом, замечая высверленные отверстия) в том месте, где будет проходить дымоход.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Разметка на кровле

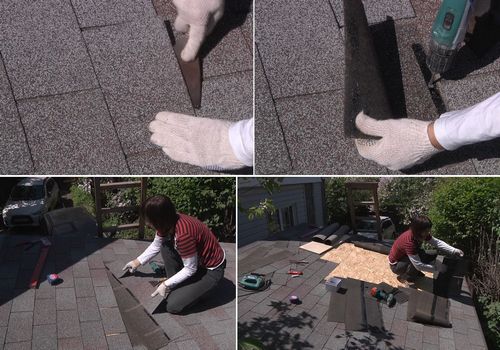

Шаг 2. Начинаем демонтаж черепицы. Используем шпатель и шуруповерт. Шпателем поддеваем и приподнимаем черепицу, выворачиваем саморез. Вынимаем черепицу и откладываем ее в сторону.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

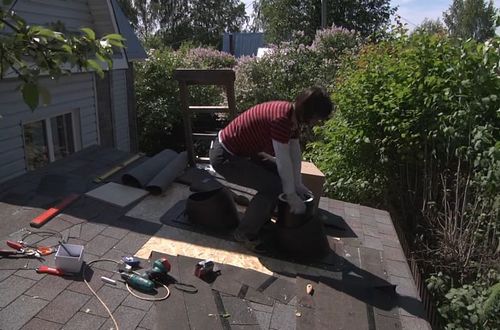

Демонтаж черепицы

Шаг 3. Установка проходного элемента. Важно, чтобы он был герметичным и пожаробезопасным.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

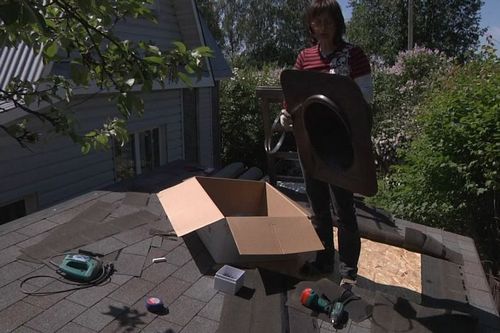

Проходной элемент

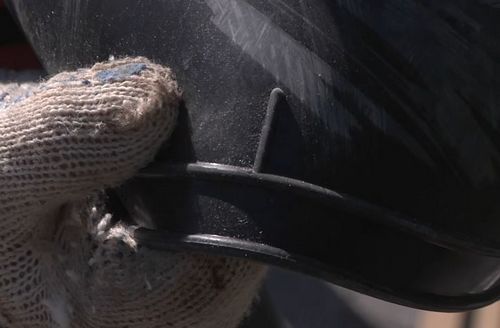

Из упаковки вынимаем проходной элемент, разрезаем его ножом или ножницами, учитывая диаметр дымохода и уклон кровли. На проходном элементе для этого есть удобная разметка.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

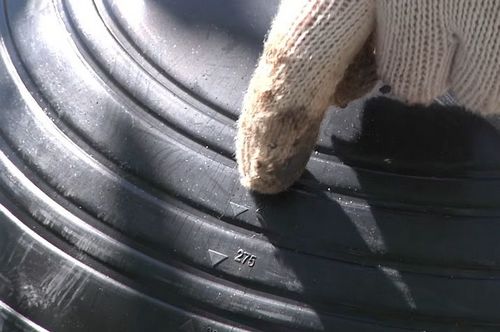

На проходном элементе есть удобная разметка под разные диаметры дымоходов

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Резка проходного элемента

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Отметка на кожухе, которая должна смотреть вперед

Прикладываем проходной элемент к кровле, совмещая внутреннее отверстие с разметкой на плоскости крыши (ориентир – высверленные заранее отверстия).

Берем электролобзик и по разметке выпиливаем отверстие в кровле для вывода трубы.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Выпиливание отверстия в кровле

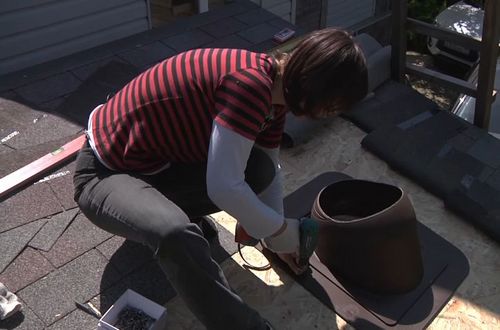

Прикладываем проходной элемент к отверстию и крепим саморезами к обрешетке.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Фиксация проходного элемента

Шаг 4. Выводим дымоход через проходной элемент. Вставляем прямой участок трубы сверху вниз, со стороны чердака элемент крепим хомутом.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Вставляем прямой участок трубы дымохода

Шаг 5. Надеваем герметизирующий кожух, в котором заранее прорезаем отверстие под диаметр трубы. Кожух закрепляем хомутом.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Кожух закрепляем хомутом

Шаг 6. Наращиваем трубу дымохода, устанавливая еще один вертикальный прямой элемент.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Наращивание дымохода

Шаг 7. Устанавливаем последний элемент – дефлектор с искрогасителем.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Дефлектор

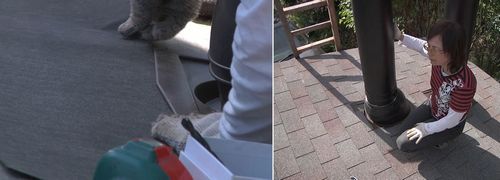

Шаг 8. Укладываем герметизирующую подкладку в пазы проходного элемента. Возвращаем мягкую черепицу на ее прежнее место.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

Установка изоляции и монтаж черепицы

Важно! Не забудьте нанести битумный герметик на соединения проходного элемента с дымоходом и кровлей.

Устройство дымохода в бане для дровяной печи: элементы конструкции и правила их монтажа пошагово

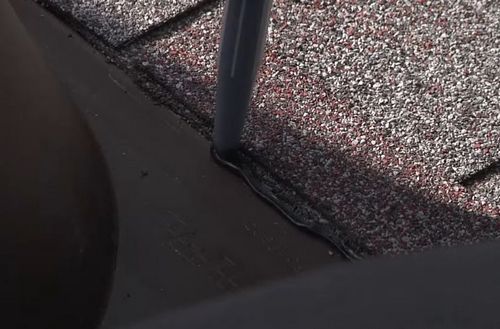

Нанесение битумного герметика

Обязательно проверьте плотность всех соединений и вертикальность дымохода. Не используйте при монтаже элементы конструкции от разных производителей, весь комплект приобретайте у одного поставщика. Не модифицируйте самостоятельно никакие части дымохода, это может быть опасно.

Видео – Монтаж кровельной проходки

Видео – Как самостоятельно поставить дымоход. Особенности, расчёты, чертежи, опасности

Руководство по монтажу и эксплуатации дымохода УМК. Инструкция для скачивания

Руководство по монтажу и эксплуатации дымохода УМК


Похожие статьи

Добавить комментарий
