На различных производственных предприятиях широко применяется техническое оборудование для токарной обработки металлических заготовок. С его помощью осуществляется изготовление деталей с конусовидной, цилиндрической и сложной геометрией. Также возможно выполнение нарезки внутренней и наружной резьбы. Рассматривая «токарный станок устройство», это оборудование представляет собой ключевой инструмент для реализации указанных процессов.

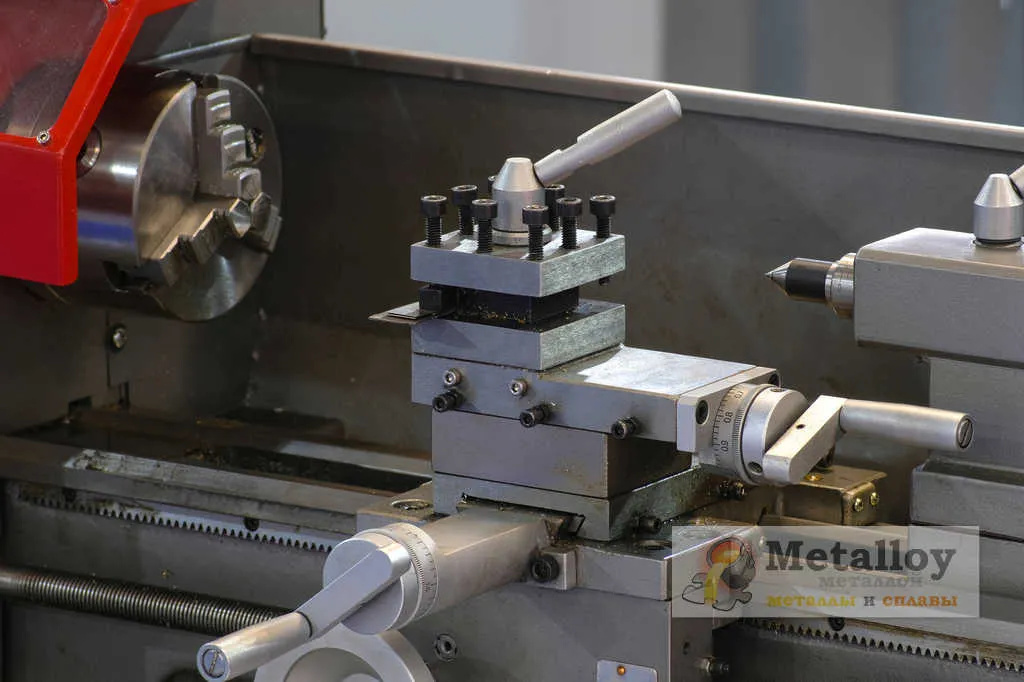

Устройство токарного станка

Предназначение и разновидности токарных станков

В производстве токарное оборудование считается наиболее популярным. По статистике с помощью таких станков изготавливается более 50% продукции поступающей в продажу или деталей использующихся в дальнейшем производстве.

Характеристики, на которые необходимо обращать внимание при выборе покупной модели токарного станка:

1. Система управления — ручная или ЧПУ.
2. Возможность установки одного или нескольких резцов.
3. Габариты оборудования.
4. Максимальный радиус обтачиваемой заготовки.
5. Размер рабочего пространства.

При обработке детали она закрепляется в патроне вращающегося шпинделя. С помощью резцов, которые фиксируются в суппортах, происходит обработка заготовки. Оснастка снимает требуемый слой стали или нарезает резьбу.

Существует несколько разновидностей токарных станков. Они различаются по конструкции и функциональности:

1. Винторезные — универсальные машины, используемые для создания конусов, цилиндров и разных видов нарезок.
2. Револьверные — работают такие станки с калиброванным прутком. С помощью такого оборудования выполняют точение, сверление, развертку и зенкеровку.
3. Карусельные — промышленные машины, с помощью которых обрабатывают крупные заготовки.
4. Оборудование для продольного точения. С его помощью подвергаются точению, сверлению, зенкеровке и расточке заготовки из стали и меди.
5. Универсальные станки для проведения токарных и фрезеровочных работ.
6. Многошпиндельные — многофункциональное оборудование, которое позволяет выполнять несколько технологических операций одновременно.

В большинстве случаев универсальное оборудование считается менее точным в сравнении со специализированным. Из-за этого на больших предприятиях устанавливаются различные станки. Наиболее популярными считаются машины с системами ЧПУ. Связано это с их производительностью и точностью.

Устройство токарного станка

Устройство токарного станка включает несколько основных механизмов, которые связаны между собой соединительными элементами, проводами, приводами, шестернями, ремнями, направляющими. Зная конструкцию «токарника» можно правильно ухаживать за ним и разбираться в возникающих поломках.

Конструктивные элементы

Основные элементы токарного оборудования:

1. Станина. Представляет собой массивное и литое основание, на котором закрепляются направляющие профиля для перемещения бабок. Станина должна удерживать остальные элементы оборудования и гасить вибрации, возникающие при работе электродвигателя.
2. Передняя бабка. Она представляет собой шпиндель, подшипники, коробку скоростей и шкив. Ключевым элементом передней бабки считается вращающийся шпиндель. В нём закрепляется обрабатываемая заготовка. Это передний центр оборудования, от которого зависит вращение детали при обработке.
3. Задняя бабка. Элемент, который перемещается по направляющим, закреплённым на станине. Закреплён под углом в 90 градусов. Предназначен для точения конусов обрабатывающей головкой.
4. Суппорт. Подвижный элемент, который предназначен для закрепления режущей оснастки. Существуют продольные и поперечные суппорта. Они передвигаются по двум разным плоскостям. На них устанавливаются резцедержатели с резцами.

Другими элементами токарного оборудования являются коробка передач, гитара (набор сменных шестерней), фартук (приводит в движение механизмы и подвижные бабки).

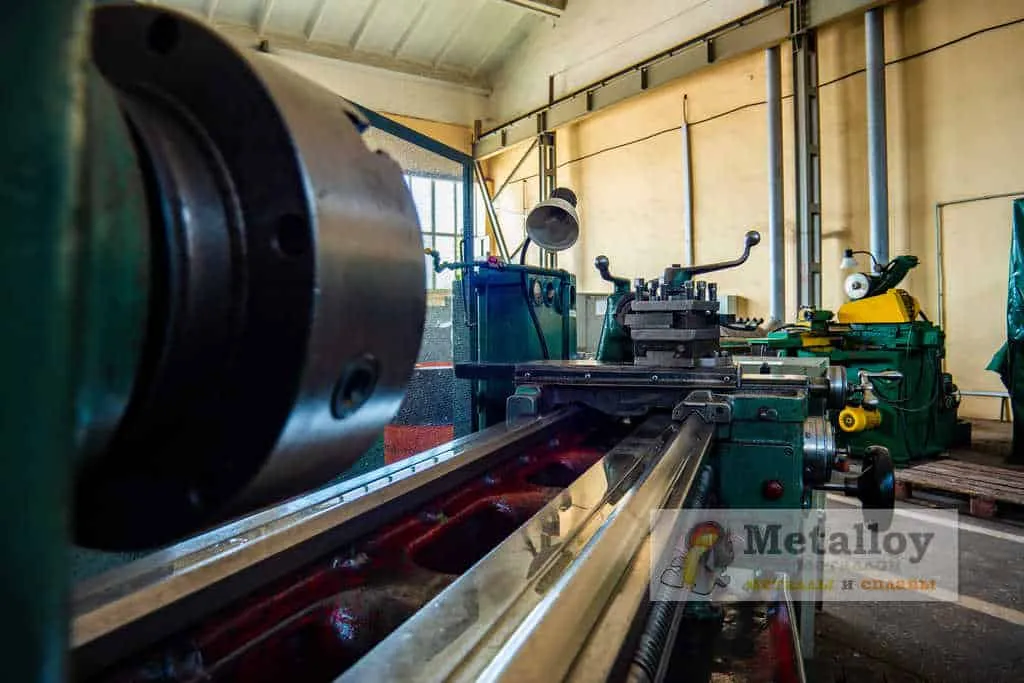

Станина токарного станка

Электрическое оснащение

Токарное оборудование оснащается специальными приводами, которые приводят в движение подвижные механизмы. В плане управления станками, существуют ручные модели и машины с ЧПУ. Второй вариант представляет собой установку, которая требует предварительной настройки через компьютер. Когда программа задана, рабочий запускает подвижные приводы и станок работает самостоятельно.

Рекомендации по выбору

При выборе токарного станка нужно уделять внимание некоторым моментам:

1. Габаритам оборудования.
2. Массе станка.
3. Скорости вращения шпинделя (в зависимости от обрабатываемого материала).
4. Точности станка (модели с ЧПУ выполняют более качественные резы и снятие металлического слоя).

Чтобы управлять оборудованием с системой ЧПУ, человек должен уметь создавать алгоритмы и задавать их для подвижных механизмов конструкции.

Несколько советов по обслуживанию

Зная, как обслуживать станок, можно продлить срок его эксплуатации. Советы:

1. После обработки заготовок требуется выполнять очистку оборудования от остатков материала.
2. Работать только с цельными и острыми резцами.
3. Проверять работоспособность отдельных элементов станка перед его запуском.
4. Использовать охлаждающую жидкость при длительном процессе работы.

Нельзя забывать про использование защитных очков, которые помогут уберечь глаза от попадания металлической стружки.

Токарные станки используются для проведения различных технологических операций. Зная устройство этого оборудования, можно чинить поломки, правильно ухаживать за механизмами, проводить очистку.

Как называются части станка?

Станок — это механическое устройство, которое используется для обработки материалов и изготовления деталей различной формы и размеров. В зависимости от типа станка, его части могут отличаться, но в целом можно выделить следующие основные части станка:

1. Основание — это конструкция, на которой установлены все остальные части станка.

2. Станина — это главный элемент конструкции, который обеспечивает жесткость и устойчивость всего станка.

3. Стол — это рабочая поверхность, на которой располагаются заготовки и инструменты.

4. Шпиндель — это вращающаяся ось, которая приводит в движение режущий инструмент.

5. Зажимное устройство — это устройство для крепления заготовки на столе или шпинделе.

6. Насадки и инструменты — это различные насадки и инструменты, которые используются для обработки заготовок.

7. Электродвигатель — это устройство, которое обеспечивает вращение шпинделя и других движущихся частей станка.

8. Консоль — это устройство, которое используется для подвешивания некоторых инструментов.

9. Устройство подачи — это устройство, которое обеспечивает движение инструмента вдоль заготовки.

10. Устройство автоматического управления — это устройство, которое позволяет автоматизировать процесс обработки заготовок и управлять работой станка.

Кроме того, в зависимости от типа станка и его назначения, могут быть использованы и другие детали и устройства.
