В настоящее время в домах популярны теплые полы, которые могут обогреваться либо теплоносителем через трубы, либо электричеством по кабелю. Установка водяного теплого пола требует выполнения ряда строительных работ в обоих случаях. Но в отличие от городской квартиры, холодный пол чаще встречается в частных домах, даже при очень сильном нагревании батарей.

Содержание:

Устройство водяного теплого пола в загородном доме

Принципиальная схема

Чтобы сделать его теплым и ходить в доме без обуви, под напольное покрытие укладывают тонкие трубы, образующие общую систему отопления. По трубам циркулирует теплоноситель — чаще всего обычная вода. Однако могут использоваться и незамерзающие жидкости.

Важно! Сделать такую систему обогрева пола в городской квартире с централизованным отоплением практически невозможно, поскольку придется забирать теплоноситель из общей системы отопления.

Потребуется достаточно много сил и нервов, чтобы получить разрешение в соответствующих органах на устройство теплого пола и подсоединения к централизованной системе отопления.

Устройство водяного теплого пола в загородном доме

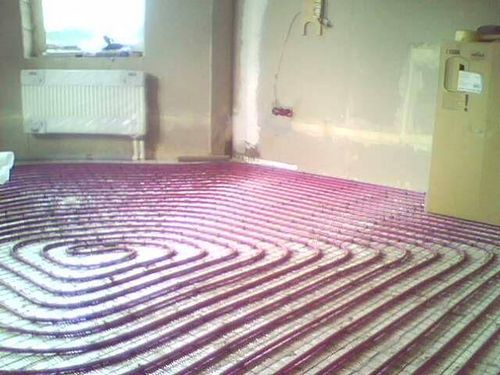

Теплый пола — базовая схема

Если в доме установлена новая модификация отопительного котла, то чаще всего она оборудована автоматикой, которая сама поддерживает температуру теплоносителя в трубах пола отдельно от общей системы. Это удобно, когда система не является основным источником тепла, а служит вспомогательным средством обогрева помещения.

Кроме того, если обогревается пол в разных комнатах, то можно поддерживать определенный тепловой режим в каждой из них отдельно при помощи температурных датчиков и все той же автоматики. Однако нужно понимать, что в небольших помещениях — ванной комнате, санузле и других подобных — укладывать трубы водяного теплого пола нецелесообразно. Кроме того, это сделать гораздо труднее, если такие работы проводятся в эксплуатируемом доме. На стадии строительства проблем с прокладкой труб в любых помещениях обычно не возникает.

Устройство теплого пола подразумевает установку циркуляционного насоса в отопительную систему, так как при естественном движении теплоносителя вода не сможет пройти через все трубы и подняться снова в котел для повторного нагрева.

Водяной обогрев пола можно устраивать, если пол деревянный, из ламината, плиточный и прочих конструкций. Просто для каждого вида напольного покрытия система теплого пола своя.

Конструкция водяного пола

Если работы проводятся по бетонной плите перекрытия, то последовательность операций будет такой:

  • укладка гидроизоляции
  • утеплителя
  • укладка труб
  • устройство армированной цементно-песчаной стяжки
  • финишное напольное покрытие

Но не в каждом частном доме основание первого этажа выполнено из железобетонных плит. Чаще всего это земля между лентой фундамента. В этом случае технология устройства водяного теплого пола включает в себя песчано-гравийную подсыпку, которая разравнивается и трамбуется с увлажнением каждого слоя. Толщина песчаного слоя 6-7 см, гравийного 8-10 см. По подсыпке укладывается гидроизоляция, и заливается бетонная смесь высотой около 10 см. При желании устроить более прочную и надежную конструкцию предварительно можно уложить армирующую сетку из проволоки диаметром 3 мм с шагом ячеек 10×10 см.

Устройство водяного теплого пола в загородном доме

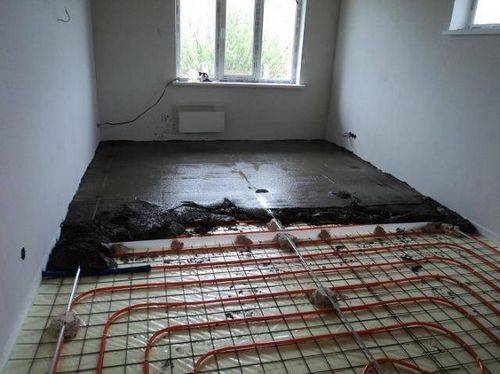

Бетонная стяжка сверху водяного теплого пола

Для подсыпки берут более мелкий щебень, чем для стяжки. По стяжке делается оклеечная или обмазочная гидроизоляция с использованием составов на основе битума. Для оклеечной гидроизоляции можно использовать рубероид, стеклоткань или стеклохолст. Следующим этапом будет укладка теплоизолирующего материала. Для этого чаще всего применяется пенополистирол в виде плит. Толщина утепляющего слоя зависит от многих факторов и рассчитывается отдельно.

Иногда в качестве утеплителя выступает керамзитовый гравий, который заливается сверху цементно-песчаной стяжкой. А поскольку гравий при нагрузках может сдвигаться, лучше сделать армированную стяжку.

Трубы водяного теплого пола укладывают по слою утеплителя и надежно фиксируют к нему.

Поверх труб отопления в обязательном порядке устанавливается арматурная сетка, чтобы нагрузки от веса людей, мебели и другие распределялись равномерно по всей площади пола. Сетка защищает трубы водяного пола. Последним этапом устройства подпольного отопления является укладка бетонной смеси толщиной до 10 см. Важно, чтобы слой бетона над трубами был не меньше 5 см. Стяжка может служить основанием под плитку, которую наклеивают после окончательного выравнивания поверхности пола.

Важно! При использовании в качестве финишного покрытия материалов, содержащих полимерные добавки (ламинат, линолеум и прочие), следует обращать внимание на инструкцию, в которой указано, можно ли их применять для теплых полов.

Отличия водяного пола от радиаторной системы отопления

Устройство водяного теплого пола в загородном доме

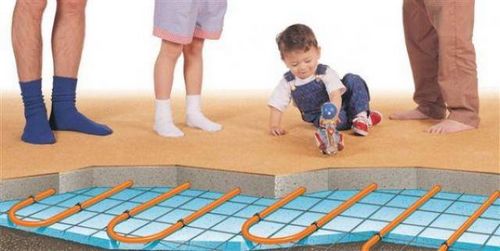

Теплый водяной пол

Если сравнивать водяной пол с радиаторной системой отопления, то можно сделать следующие выводы:

  • Тепло, поднимаясь снизу, более комфортно для человека, нежели теплое пространство на уровне головы и холод в ногах.
  • Радиаторы, расположенные под окнами, должны много тепловой энергии тратить на обогрев именно этих мест, поскольку стеклопакеты по теплопроводности намного уступают стенам. В то время как тепло, исходящее снизу, сразу нагревает окружающий воздух.
  • Теплый пол позволяет экономить топливо, используемое в отопительных котлах, так как в трубах подпольного отопления теплоноситель может иметь температуру почти в 2 раза меньшую, чем в радиаторах.
  • Существует возможность экономить топливо, если в системе отопления участвует умная автоматика, которая позволяет регулировать тепловой режим в каждой отдельно взятой комнате.

Но существуют и некоторые недостатки теплого пола. К ним можно отнести уменьшение высоты помещения, чего при радиаторном отоплении не случается. Устройство перегородок, если монтаж труб подпольного отопления производился на стадии строительства, требует особой осторожности. Это необходимо, чтобы не повредить систему труб излишней нагрузкой, если перегородки возводятся из кирпича или бетонных блоков.

Сравниваем водяной и электрический теплый пол

Для устройства водяного подпольного отопления, в основном, используются современные трубы из пластика или металлопластика. Они обладают рядом положительных характеристик, в том числе высоким сроком службы, простотой монтажа и небольшой стоимостью. Долговечность пластиковых труб доходит до 50 лет, как о том информируют производители. Долговечность электрокабелей, в лучшем случае, исчисляется 25 годами, а замена радиаторов происходит через 15-20 лет эксплуатации.

Преимущества кабельного обогрева заключаются в мгновенном нагревании поверхности пола, в то время как теплоноситель требует определённого времени для нагрева, как и для остывания после отключения системы отопления. Это создает определенные трудности при регулировании теплового режима в помещениях.

Устройство водяного теплого пола в загородном доме

Электрический теплый пол

При использовании водяного отопления под полом поверхность его прогревается неравномерно, что связано с невозможностью уложить трубы с малым шагом. В то же время при варианте электрического пола петли из кабеля можно укладывать с самым минимальным шагом.

Теплоноситель, проходя по трубам, на выходе имеет температуру на 2-3 градуса ниже, чем на входе, а это ведет к неравномерному прогреву напольного покрытия.

Устройство водяного пола подразумевает наличие циркуляционного насоса, так как многочисленные изгибы труб подпольного отопления создают трудности для циркуляции теплоносителя.

Высота помещения при использовании электрической системы снижается на меньшую величину за счет малой толщины электропроводов. Однако электрическая система теплого пола не совсем безопасна, поэтому при монтаже следует обращать особое внимание на этот фактор риска.

Преимущества водяного пола

Основные достоинства водяной конструкции для обогрева дома:

  • Отпадает необходимость установки радиаторов, которые никак не украшают помещение.
  • Комфорт и отсутствие риска простуды из-за холодных ног.
  • Долговечность напольных деревянных покрытий за счет отсутствия плесени и других грибков.
  • Нет конвекции воздуха от горячих радиаторов, во время которой по всему помещению разносится пыль и различные микроорганизмы.
  • Возможность поддерживать тепловой режим в отдельно взятом помещении.
  • Электробезопасность по сравнению с электрическими системами.
  • Нет электромагнитного излучения.
  • Экономия расхода топлива.
  • Теплый пол можно монтировать практически под любое напольное покрытие.

Заключение

Какую бы систему обогрева пола ни выбрал домовладелец — водяную или электрическую, каждая из них обеспечивает комфортность проживания в загородном доме. Возможность в холодное время года босиком разгуливать по своему дому — удовольствие, доступное лишь тем, у кого устроен теплый пол.
