Установка винтовых фундаментов выполняется с помощью винтовых свай, которые являются долговечными, прочными и способными выдерживать высокие нагрузки. Такие фундаменты устойчивы даже при самых тяжелых климатических условиях. В этой статье мы расскажем, как сделать винтовый фундамент своими руками. Качество свай влияет на прочность и долговечность фундамента. Опытный профессионал может оценить его соответствие ГОСТу уже по внешнему виду.

Содержание:

Винтовой фундамент своими руками - на винтовых сваях

Сваи

Однако новичку в этом деле придется немного потрудиться. Сначала надо разобраться, из чего состоит свая.

У сваи три основные части:

Винтовой фундамент своими руками - на винтовых сваях
  1. Винтовая лопасть, которая ввинчивается в грунт.
  2. Стальной столб (своего рода тело сваи).
  3. Оголовок — часть, которая выступает наружу и соединяется с основанием дома. Оголовок не является составной частью сваи, его приваривают на одном из этапов закладки фундамента.

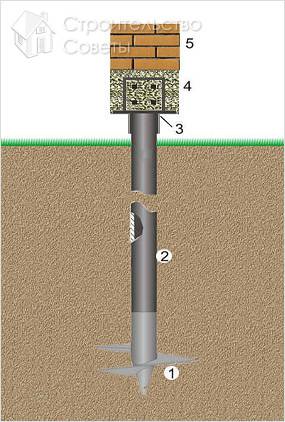

>На рисунке изображены цифрами: 1 Винтовая лопасть, 2. стальной столб, 3. оголовок, 4. железобетонный пояс, 5. стенка цоколя, из кирпича.

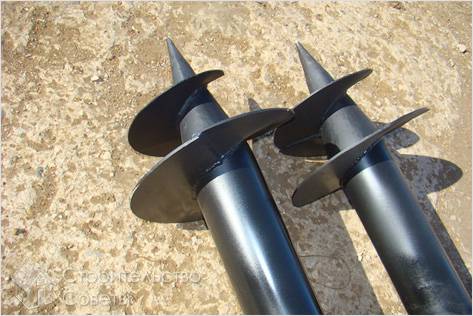

Диаметр свай может быть различен, от 80 до 130 мм. Качество изделий зависит совсем не от толщины сваи, а от конструкции винта. Именно винт влияет на устойчивость сваи в несущем грунте.

Наконечник должен легко вворачиваться в грунт. На вид он слегка ассиметричен. Если в процессе вхождения случаются задержки, то стоит проверить качество свай.

В магазине при выборе винтовых свай надо проверить всю документацию на изделия и сравнить параметры из документов с продуктом. Не надо бояться показаться придирчивым или непрофессиональным, сегодня очень много новичков берутся за строительство, и продавцы-консультанты рады ответить на интересующие их вопросы.

Преимущества

Винтовой фундамент своими руками - на винтовых сваях

Традиционно под тяжелые кирпичные дома принято укладывать монолитные ленточные фундаменты. Однако в большинстве случаев перед этим требуется исследование грунта. К тому же, для установки такого фундамента надо вырыть глубокую траншею, проверить качество всех материалов, сделать арматурную сетку и многое другое. Такая работа даже у бригады профессионалов отнимает очень много времени. А исследования грунта — это значительная трата средств.

Свайный фундамент по силу трем крепким мужчинам. Для установки свай не потребуется тяжелой техники, хотя можно применить и ее. Сваи устойчивы в любом грунте (кроме торфа), если только они отвечают стандартам качества. Они могут выдерживать очень тяжелые конструкции. Поэтому преимущество свайных фундаментов неоспоримо.

Подготовка

Перед тем, как выбирать сваи, надо сначала определить их необходимые параметры. Это длина и диаметр. Также следует вычислить количество свай, которое понадобится для фундамента.

Одна свая может выдерживать достаточно большую нагрузку. В зависимости от параметров, это от 7 до 20 тонн. Высокая несущая способность обусловлена конструктивными особенностями изделия.

Винтовой фундамент своими руками - на винтовых сваях
Винтовой фундамент своими руками - на винтовых сваях

Для того чтобы подобрать нужный тип свай и определить их количество, надо рассчитать вес предполагаемого дома. При этом следует учесть также нагрузку, которая может дополнительно лечь на сооружение при снегопаде и других природных явлениях. Рассчитывая вес дома, надо не забывать включать в него вес кровли.

Установка свай

Когда сваи приготовлены, можно начинать возводить винтовой фундамент. Конечно, одному человеку с такой работой не справиться. Придется пригласить еще кого-то.

Процесс закладки фундамента такого типа можно разделить на несколько этапов.

  1. Завинчивание свай на расчётную глубину.
  2. Подрезка свай по горизонтальному уровню.
  3. Заливание полости свай цементно-песчаным раствором.
  4. Приваривание оголовка.
  5. Обработка сварного шва оголовка.
  6. Обвязка фундамента.

Установка

Сваи можно ввинчивать механическим способом или вручную. Обычно ручная работа более качественная. Однако она неприменима к сваям большого диаметра.

Длина сваи — от 2,5 метров, при этом средняя глубина промерзания грунта (по России) — около полутора метров. Свая обязательно должна пройти этот слой. Перед завинчиванием ствол сваи необходимо покрыть антикоррозийным грунтом, это защитит его.

Подрезка

Когда сваи установлены, их нужно подрезать так, чтобы над поверхностью осталось около 50 см. Подрезка должна производиться строго с использованием уровня, все части должны располагаться на одной линии.

Интересно, что при этом глубина завинчивания свай может быть различной (но не меньше, чем глубина промерзания грунта). Это говорит о том, что винтовые сваи эффективны даже в разнородном грунте.

Цементирование

Заливание цемента в полость свай укрепляет и защищает их. Если снаружи несущие конструкции обработаны антикоррозийным составом, то внутренней защитой для них послужит цемент. Такая процедура гарантирует износостойкость фундамента.

Обвязка

Винтовой фундамент своими руками - на винтовых сваях

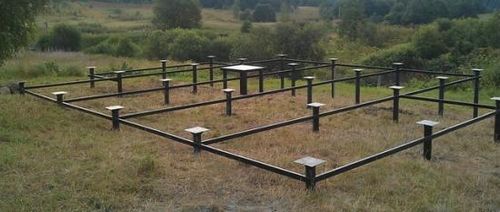

Обвязка при помощи дерева или швеллера объединяет сваи в единую конструкцию, что придает фундаменту дополнительную прочность.

Стальная обвязка:

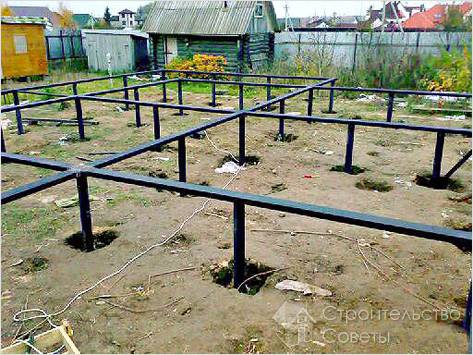

Винтовой фундамент своими руками - на винтовых сваях

Деревянная обвязка:

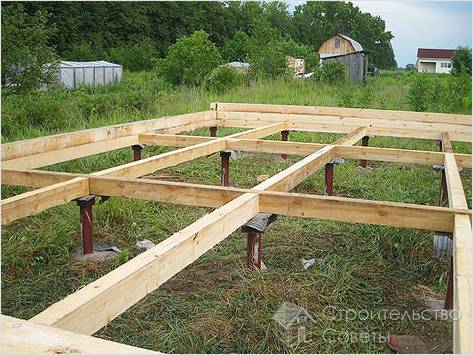

Винтовой фундамент своими руками - на винтовых сваях

Ошибки при закладке

  1. Одна из самых грубых ошибок при закладке — вывинчивание свай для равнения. Это часто ведет потом к проседанию сваи. Ввинчиваясь, свая уплотняет грунт, именно этим обусловлена ее высокая несущая способность. Когда происходит вывинчивание сваи, грунт, напротив, разрыхляется.
  2. Установка под углом. Свая не может отклоняться от вертикали более чем на пару градусов. Однако в процессе завинчивания может случиться, что винтовая лопасть наткнется на препятствие. В этом случае лучше изменить размер несущей конструкции, чем допустить отклонение.
  3. Винтовая свая нуждается в горизонтальной стабильности. Эта стабильность обеспечивается ей в процессе ввинчивания, когда происходит уплотнение грунта. Если вдруг на пути сваи попадается мягкий нестабильный грунт вроде торфа, то изделие надо наварить и протолкнуть глубже. Однако многие новички не знают этой особенности и начинают ввинчивать сваю в предварительно вырытую яму. Это делать категорически запрещено.
  4. Отсутствие бетонирования или неполное бетонирование. Бетон, как уже было сказано выше, защищает изделие и придает свае прочность на разрыв. Он также препятствует возникновению внутренней коррозии. Неполная заливка или ее отсутствие становятся причиной быстрого разрушения фундамента.
  5. Отсутствие отрезки технологических отверстий.
