Винтовой фундамент: все плюсы и минусы, особенности технологии, цены

Фундамент, соединенный сваями и винтами, был впервые использован в промышленном строительстве в середине XIX века. За последние десять лет этот вариант фундамента широко используется индивидуальными застройщиками и получает положительные отзывы о его надежности и других достоинствах. При правильном выборе материалов и знании преимуществ и недостатков винтовых опор, можно получить стойкий и надежный фундамент для различных строений.

Цена конструкции при этом ниже, чем расходы на заливку традиционной бетонной ленты.

Оглавление:

1. Применение
2. Достоинства и недостатки
3. Что учесть при строительстве
4. Цена постройки под ключ

Когда применяют фундамент на винтовых сваях?

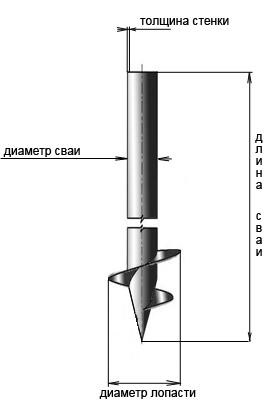

Монтаж опор осуществляется без проведения трудоемких земляных работ. Технология заложения фундамента такова: в несущий слой грунта ручным или машинным способом ввинчивают заостренные трубы со спиральными шнеками на концах. Лопасть уменьшает давление, которое оказывает нагруженная свая на грунт, и предотвращает ее выталкивание наружу силами морозного пучения. Для винтовых свай применяются трубы с наружным диаметром 50-350 мм и толщиной стенок 8-12 мм. Лопасти (диаметр 200-850 мм) перпендикулярны осевой линии труб – благодаря этому при вкручивании грунт не разрыхляется.

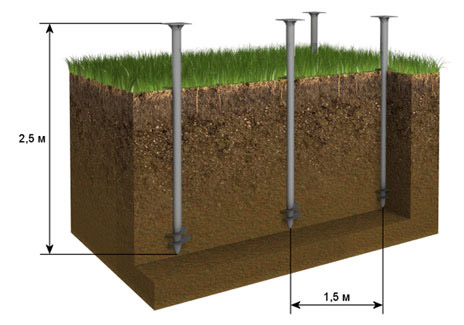

Винтовой фундамент – оптимальный вариант для строительства на влажных, пучинистых и зыбких грунтах, в местностях со сложным рельефом. Предварительно не требуется расчищать и выравнивать стройплощадку, снимать почвенный слой, укладывать гидроизоляцию. Сваи погружают в землю на глубину 1,5-7,0 м, при необходимости наращивая их до 11 м. Несущая способность каждой опоры варьируется от 2,5 до 7,0 т. По этому параметру подбирают фундаментные элементы для небольших домов из облегченного кирпича, пористого камня, дерева, каркасных построек, хозяйственных блоков и заборов.

Существует несколько типов фундамента на винтовых сваях:

• стандартный – винты монтируют под несущие элементы каркаса и колонны;
• одиночные сваи – с их помощью подпирают отдельные участки строительной конструкции (например, террасу);
• свайная лента – один или несколько рядов винтовых опор устанавливают под стены здания (для равномерного распределения нагрузки);
• свайное поле – с помощью свай, вкрученных по всей площади дома, создают усиленный фундамент для массивных конструкций.

Плюсы и минусы

Винтовое основание наиболее ярко проявляет свои преимущества, если на нем возводится сравнительно небольшое сооружение. Идеальной подушкой для лопастных свай является сухой суглинок или смесь песка со щебнем. В этих условиях возникающий при вкручивании грунтовой конус уплотняется и приобретает прочность бетона. Следует отметить и другие плюсы винтовых свай.

1. Низкая трудоемкость. Бурение отверстий не требует специальных навыков. Если глубина скважин небольшая, то фундаментные работы выполняют своими силами, без привлечения бурильно-крановой техники.

2. Высокие темпы монтажа. Профессиональные рабочие ставят опоры в течение 1-2 дней, самостоятельно винтовое основание устанавливается не более недели. По сравнению с железобетонной лентой, имеется весомый плюс: не нужно ждать застывания и усадки фундамента, строительство начинают непосредственно после монтажа.

3. Строительство не зависит от сезона, климата, рельефа, почвенных характеристик. Винтовой фундамент – универсальный вариант для любой природной зоны и типа грунта.

4. Простота сооружения пристройки. Этот плюс объясняется отсутствием усадки: веранда или терраса всегда будут оставаться на том уровне, который заложен в проекте.

Также вас может заинтересовать статья Расценки на винтовые сваи под фундамент.

Планируя построить надежный и долговечный капитальный дом, не стоит забывать и о минусах свайно-винтового фундамента.

• Ограниченный срок эксплуатации металла. Если почва влажная, да еще с кислой либо щелочной реакцией, то коррозия свай протекает довольно активно. Стальные винты служат в среднем 50-60 лет.
• Недостаточная несущая способность. Этот минус не позволяет устанавливать на лопастных сваях дом повышенной этажности.
• Невозможность обустройства подвала. Разрывать грунт небезопасно: при этом нарушается его контакт со сваями.
• Необходимость сложной отделки отмостки и цоколя. Она проводится для герметизации подпольного пространства, чтобы избежать усиленной коррозии винтов.
• Возможная деформация фундамента. Она наблюдается, если сваи вместо вкручивания забивают в предварительно пробуренные отверстия. Этот минус проявляется также при неодинаковой глубине их размещения.
• Трудоемкий процесс теплоизоляции пола.

Выбор материалов для фундамента

Если перед покупкой элементов винтового фундамента не определена расчетная нагрузка на опоры, не учтена глубина промерзания грунта, то обязательно дает о себе знать еще один существенный минус – проседание всей фундаментной конструкции. Параметры свай зависят от вида грунта, рельефа участка, габаритов и функций строения.

1. Несущая способность винта. Она подбирается в зависимости от типа сооружения и напрямую зависит от диаметра трубы, из которой изготовлена опора. Это видно на примере популярных свай длиной 2,5 м.

2. Длина. Этот параметр сваи зависит от физических свойств и глубины промерзания почвы, рельефа местности. Если грунт достаточно плотный, а поверхность участка плоская, линейный размер винта вычисляется так: глубина промерзания грунта плюс запас на подрезку (0,2 м) плюс высота цоколя (0,4 – 0,6 м).

Если грунт слабый, для определения минимальной длины выполняют пробное бурение: садовый бур медленно ввинчивают в землю и периодически проверяют наличие на лопастях комьев суглинка или песка. Для обустройства винтового фундамента толщина плотного слоя должна быть не менее 0,7 м, а его несущая способность – как минимум 2,5 кг/см2.

Для неровного участка берут сваи разной длины: если разность высот между соседними рядами свай составляет более 0,5 м, то для нижнего ряда покупают винты на 1 м длиннее, чем для верхнего.

3. По типу наконечника и лопастей. Для плотных суглинистых, песчаных грунтов и вечной мерзлоты применяют сваи с цилиндрическим торцом, узким ребром винта и диаметром лопасти до 400 мм.

На обычных грунтах винтовое основание делают из труб с усеченным конусом на конце и диаметром лопасти 500 мм. В пучинистые, рыхлые грунты лучше всего вкручивать винты с заостренным наконечником и большой лопастью (диаметр 850 мм), сужающейся книзу и доходящей почти до острия.

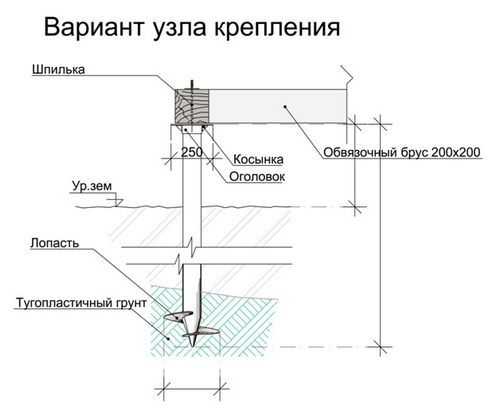

На рынке предлагаются винты с технологическими оголовками – приваренными к верхнему торцу плитами прямоугольной, круглой или U-образной формы. Их плюс в том, что они облегчают сборку деревянного дома, а минус – в удорожании фундамента. Если постройка не из дерева, металлический ростверк приваривают непосредственно к свайным трубам.

4. Качество деталей. Как свидетельствуют отзывы, лучше покупать винты с литым или кованым наконечником. Сварное соединение лопастей – относительный минус конструкции. Чтобы его минимизировать, следует осмотреть сварочный шов – он должен быть не прерывистым, а сплошным. От коррозии сваи должны быть защищены одним из следующих способов: пескоструйная обработка плюс покраска; горячее цинкование; покрытие полиуретановой смолой.

Высокая цена сваи оправдана в том случае, если к изделию приложены документы с указанием его рабочих характеристик, протоколы лабораторных исследований сварных швов. Протестировать винты можно с помощью пробного вкручивания: после него на лопастях не должно остаться механических повреждений.

Стоимость фундамента на основе винтовых свай под ключ

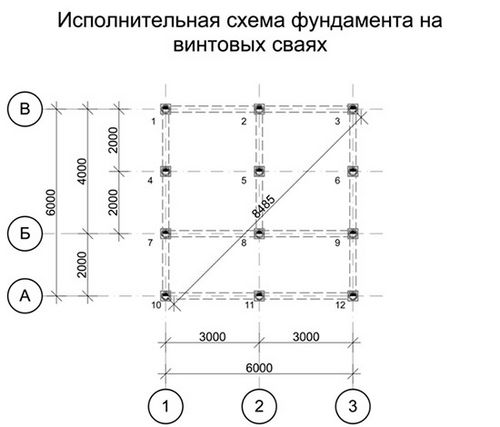

Профессиональная закладка фундамента начинается с геологического исследования участка. Далее выполняется инженерный расчет, в ходе которого определяют общую нагрузку на основание, минимальную несущую способность свай, их типоразмер и количество. После этого инженер составляет схему расположения опор и уточняет их число.

Стоимость винтового фундамента под ключ определяется как сумма следующих статей расходов:

• цена сваи, умноженная на их количество;
• затраты на использование специальной буровой техники;
• транспортные расходы;
• стоимость проектной документации;
• оплата труда инженера и монтажников.

В целом стоимость свайного фундамента зависит от габаритов и веса строения. В Москве средняя цена квадратного метра фундамента на винтах для дома без подвала, теплицы, забора или бани составляет 775 — 800 рублей.
