Хотите чтобы ваш частный дом стал вашим постоянным жилищем или ваша семья проводит все время на даче? Если да, то вопрос об отоплении вашей дачи является важным. Сейчас самым популярным способом отопления частных домов является водяное отопление.

Содержание:

Водяное отопление частного дома: виды, схемы, варианты разводки

Но это общий принцип. В зависимости от способа нагрева (газ, электричество и тд.), способа циркуляции, используемых систем обогрева, а также других характеристик водяное отопление подразделяется на множество видов. Именно эту тему мы и раскроем подробным образом в нашей статье.

Все водяные системы отопления дома можно разделить на две группы: с использованием естественной или принудительный циркуляцией воды.

Отопление с естественной циркуляцией

Водяное отопление частного дома: виды, схемы, варианты разводки

Пример однотрубной системы с естественной циркуляцией

Системы с естественной циркуляцией или как их еще называют самотечные применяются довольно давно. Из самого названия мы понимаем, что работают они без помощи специальных приборов (насосов), а их работа происходит в силу природных физических закономерностей.

Все мы наверное помним еще из школьных уроков физики, что нагретая жидкость или газ всегда движутся вверх. Как раз этот принцип и лежит в основе такого отопления. Нагреваясь в котле, вода начинает свое движение вверх по трубам. Достигнув самого дальнего отопительного прибора, начинает спускаться вниз обратно к котлу, где снова нагревается и циркулирует вверх. При монтаже системы с самоциркуляцией обязательно создается уклон на участке обратного хода воды. А на подаче теплоносителя, в самой высшей точке системы требуется установить расширительный бачок, который будет осуществлять функцию буфера, компенсирующего увеличение объема жидкости.

Преимущества самотечного отопления

Как уже было замечено, самотечные системы водяного отопления дома используются довольно давно и успели себя зарекомендовать, так как обладают определенными преимуществами:

  • Дешевизна. Ведь данная система не требует установки дополнительного оборудования.
  • Простота монтажа и ремонта (возможно даже собственноручно выстроить систему отопления в собственном доме).
  • Работа в отсутствии электричества. Какое-то время, пока температура котла не опустилась ниже 50 градусов, жидкость будет продолжать циркулировать по системе.
  • Практически полная бесшумность работы, опять таки в силу отсутствия насоса.

Недостатки самотечного отопления

Но при всех вышеперечисленных преимуществах у отопительных систем с самоциркуляцией есть немало минусов, которые делают нецелесообразным использование данного способа обогрева дома на сегодняшний день.

  • Невозможность использовать такой вид систем для больших помещений. Уже даже для двухэтажного частного дома будет затруднена циркуляция воды.
  • Разница температур в приборах отопления. Чем дальше от котла находится помещение, тем холоднее там будет. Причем разница порой может быть существенной — до 5 градусов.
  • Затруднена регуляция нагрева. Во-первых, система начнет работать только при нагреве котла до 50 градусов, соответственно, вы не сможете сделать мощность отопления в доме ниже этой отметки. Во-вторых, даже при установке теплорегуляторов погрешность температуры будет составлять от 3 до 5 градусов, что является довольно существенным.

Такие системы постепенно утрачивают свою актуальность и  с каждым годом их заменяют более современные принудительные системы. Рекомендуем вам делать водяно отопление с естественной циркуляции только в том случае, если хотите все попроще.

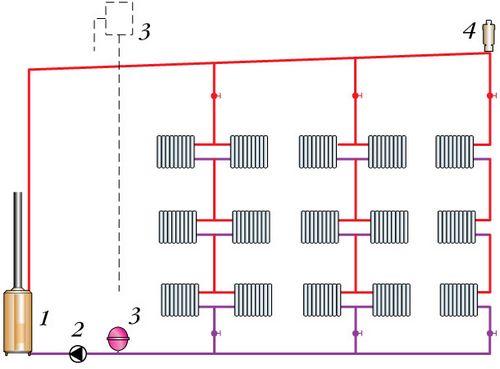

Отопление с принудительной циркуляцией

Водяное отопление частного дома: виды, схемы, варианты разводки

Итак, мы видим, что системы с естественной циркуляцией жидкости имеют ряд довольно весомых минусов. Альтернативой им являются системы с принудительной циркуляцией, в которой используется дополнительное оборудование, усиливающее подачу теплоносителя в системе. А именно циркуляционный насос.

Да, такой вид водяного отопления дома будет более затратным и сложным, но зато вы получаете множество преимуществ:

  • Возможность отапливать большое помещение. Мы уже говорили, что естественная циркуляция не годится для больших домов. Если вы владелец как раз такого, то ваш вариант только система с принудительной циркуляцией.
  • Усложнение системы. Установив насос, вы не зависите от такого показателя, как давление. Поэтому то, что было препятствием в самотечной системе — не проблема в принудительной. Так, например, теперь вы можете увеличить количество изгибов труб, если того требует планировка вашего дома.
  • Использование труб меньшего размера. Согласитесь, аккуратный внешний вид отопительной системы не последний показатель, на который стоит обратить внимание.
  • Меньшая зависимость качества отопления от наличия воздуха в системе. При самоциркуляции попадание воздуха в систему в значительной мере затруднило бы транспортировку теплоносителя по трубам. Принудительная система решает эту проблему, но в случае установки металлических труб следует применять специальные расширительные бачки со спускниками воздуха и предохранителями, дабы избежать коррозии системы.
  • Возможность использования более износостойких и легких пластиковых труб.
  • Возможно скрытого монтажа труб. Вы можете без проблем прятать трубы в стяжку и стен

Виды водяных систем отопления

Теперь давайте рассмотрим варианты монтажа водяного отопления. Как и в случае со способом циркуляции, мы имеем более простой и дешевый вариант, уступающий по техническим характеристикам более усложненному и затратному.

Однотрубные системы отопления

Первым — простым и дешевым — является однотрубная система водяного отопления дома, в которой жидкость будет последовательно проходить по всем трубам, радиаторам и другим приборам отопления, если они имеются в цепочке и по обратной трубе возвращаться в котел. Данный вариант лучше подходит, опять же, для небольшого помещения.

Минус таких систем – невозможность их грамотной балансировки. Первый прибор всегда горячий, последний всегда теплый.

Двухтрубные системы отопления

Для помещений большей площадью лучше остановить свой выбор на более совершенной двухтрубной системе. В этом случае будет использовано нижнее подключение радиаторов. Но действительно совершенной такая прокладка отопления станет в том случае, если вы подключите циркуляционный насос. В противном случае будет затруднен обогрев дальних комнат.

Кроме того, уменьшить скорость остывания жидкости в системе возможно с помощью установки специальных байпасов на каждую из батарей, а также регуляторов подачи жидкости к отдельно взятому радиатору.

Отличием двухтрубной системы водяного отопления является прокладка цельной трубы к дальнему из радиаторов, от которого делается разветвление к промежуточным приборам отопления. Таким образом, пройдя по всей системе отопления, теплоноситель возвращается в котел по специальной обратной трубе, что позволяет равномерно распределить теплоотдачу по всему помещению.

Конечно, главным недостатком такого обогрева является его дороговизна и сложность монтажа, но комфорт, который вы получите взамен того стоит.

Лучевая система отопления

Водяное отопление частного дома: виды, схемы, варианты разводки

Схема лучевой системы отопления

Два выше описанных вида прокладки отопительных труб являются представителями периметрального способа. Но есть альтернативный — лучевой. При такой прокладке трубы подводятся отдельно к каждому радиатору: одна, по которой теплоноситель поступает в отопительный прибор, другая — обратная. Такая система позволяет отрегулировать комфортный температурный режим в каждом из помещений дома. Кроме того при поломке одного из радиаторов или трубы нет необходимости отключать все отопление, достаточно сделать это только на нужном участке.

В виду большого количества труб при монтаже лучевой системы, все коммуникации монтируются прямо в пол или стены, что благоприятно сказывается на интерьере дома.

Наиболее оптимально при лучевой прокладке использовать насосную циркуляцию теплоносителя.

Отопление теплым полом

Водяное отопление частного дома: виды, схемы, варианты разводки

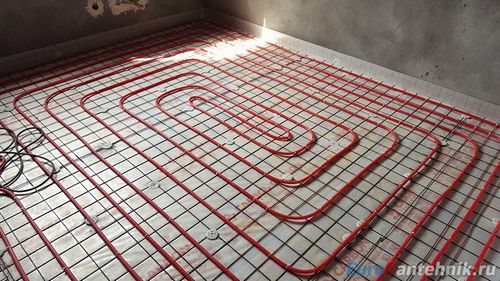

Водяной теплый пол, уложенный схемой улитка

Наиболее оптимальным способом равномерно прогреть все помещение является прокладка водяных теплых полов в доме. Возможно использовать только эту систему, а возможно сочетать ее с другими отопительными приборами. Например, когда в комнатах установлены радиаторы, а в коридорах, ванной и санузле — теплый пол. То есть особенно актуальными теплые полы будут для помещений с кафельным или мраморным покрытиями.

Использование системы «теплый пол» возможно ё при принудительной циркуляции теплоносителя.

Из преимуществ, которые дает водяное отопление теплым полом можно выделить:

  • Равномерный прогрев помещение. Стяжка, отдающая тепло путем излучения, отдает его в равных долях в каждом квадрате комнаты.
  • Рациональное распределение тепла. Тепло движется снизу вверх.
  • Комфорт и микроклимат.
  • Отсутствие приборов отопления на стенах в большинстве случаем

Трубы для отопления

Отдельно следует рассмотреть вопрос о разновидностях труб, используемых для отопления частных домов. У каждого материала определенно есть свои как положительные, так и отрицательные стороны. Давайте разберемся, какой из вариантов является наиболее оптимальным.

Отопление металлическими трубами

К металлическим относят стальные и медные трубы.

Проводка водяного отопления дома из стали обойдется вам сравнительно недорого (и это основной плюс данного материала). Металл этот довольно универсален, подходит как для парового так и для водяного отопления. Выдерживает большое давление. Главным недостатком стальных труб является то, что они быстро поддаются коррозии. Это отражается не столько на качестве отопления, сколько на внешнем виде вашего дома — ржавые трубы не самое лучшее украшение интерьера.

Медные трубы имеют больше преимуществ: они крайне долговечны, хорошо держат температуру, не поддаются коррозии. Еще одним преимуществом медных труб является гладкость их внутренней поверхности, что обеспечивает высокую скорость передвижения жидкости по системе отопления. Самый главный минус меди — ее высокая цена.

Стоит заметить, что как стальные, так и медные трубы подходят только для открытых систем отопления и их нельзя монтировать в стены или полы. Поэтому, как мы видим, и у их универсальности есть предел.

Отопление дома полипропиленовыми трубами

Водяное отопление частного дома: виды, схемы, варианты разводки

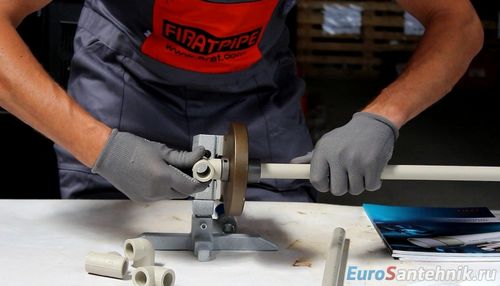

Сварка полипропиленовых труб

Главным преимуществом полипропиленовых труб является их устойчивость к внешним факторам среды: коррозии, процессам гниения, воздействию бактерий и химических соединений.

Также одним из больших плюсов данного материала является его легкость. Отсюда вытекают другие плюсы: такие трубы проще монтировать, они подходят как для использования на опорной, так и на межкомнатной стене.

Отопление из полипропилена позволяет экономить расход топлива (газа или электричества), используемого для нагрева котла за счет низкого коэффициента трения, так как теплоноситель легко проходит по системе обогрева. Но разница несущественная.

Кроме того, полипропиленовые трубы довольно пластичны, имеют разные модификации с множеством стыков, а также дополнены огромным выбором различных комплектующих, что позволяет осуществить монтаж сложных систем отопления.

И, наконец, отопление полипропиленовыми трубами можно делать как в открытых, так и в закрытых системах, когда все трубы будут спрятаны в пол или стены.

При всех видимых плюсах есть у этих труб и минусы. Во-первых, при довольно высокой устойчивости к химическим воздействиям, такие трубы легко поддаются воздействию механическому (разрезать ее можно обычным кухонным ножом). Во-вторых, не для всех видов отопительных систем подходит полипропилен. Его категорически нельзя использовать в сочетании с парогенератором, но для рассматриваемого нами водяного отопления они отлично подходят. Так же водяное отопление полипропиленом подразумевает наличие большого количества стыков, что сильно влияет на надежность системы

Отопление металлопластиковыми трубами

Водяное отопление частного дома: виды, схемы, варианты разводки

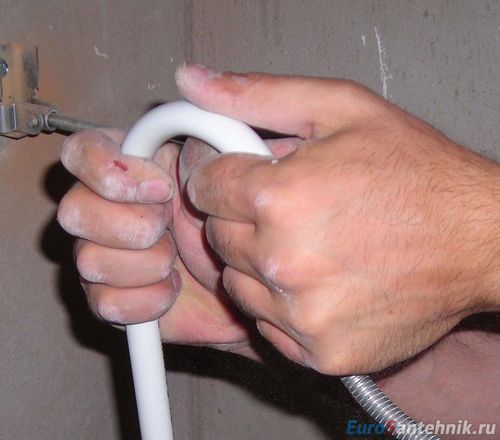

Изгиб металлопластиковой трубы

Если говорить о достоинствах металлопластиковых труб, то можно выделить те же самые плюсы, что и у полипропиленовых собратьев. Но отдельно стоит выделить то, что они способны держать более высокую температуру. А также, и это является их главной отличительной чертой, металлопластик отлично гнется. При этом вы можете не боятся за его повреждение. И этот факт делает данный вид труб идеальным вариантом для системы «теплый пол».

Из недостатков — более высокая цена в сравнении с полипропиленовыми аналогами.

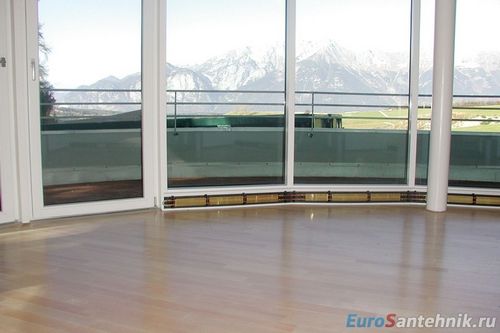

Отопление водяным плинтусом

Водяное отопление частного дома: виды, схемы, варианты разводки

В завершение нашей статьи хотим рассказать вам о «последнем слове» в области водяных систем отопления. Если вы хотите сделать тепло в вашем доме невидимым в самом прямом смысле этого слова, то плинтусовый обогрев — ваш вариант.

Такой обогревательный прибор представляет собой корпус, внешне похожий на обычный плинтус, внутри которого расположен нагревательный элемент — специальные трубки. Сначала нагреваются они, потом корпус, далее тепло распределяется по стенам.

Данный вид отопления идеальное решение для нашей полосы, где так часто образуется плесень на стенах из-за сырости. Кроме того, как уже говорилось, ваш интерьер не испортят ни трубы, ни радиаторы.

Но и у этой системы есть свои недостатки:

  • ее нельзя использовать на тех стенах, вдоль которых установлена мебель
  • для больших помещений потребуется установка 2-3 корпусов, так как максимальная длина нагревательного контура составляет 15 метров.

Отопление водяными конвекторами

Вам наверняка удавалось сталкивать с электрическими конвекторами. Есть такие же, только водяные. Подключаются они в водяном отоплении по тем же правилам, что и радиаторы. И являются по сути теми же радиаторами, только с другим принципом теплоотдачи.

Работают водяные конвекторы по принципу конвекции. Холодный воздух поступает снизу, теплый выходит сверху. За счет этого происходит очень быстрый нагрев помещения.

К недостаткам таких приборов водяного отопления можно отнести их дороговизну, по сравнению с обычными радиаторами.

Если внимательно изучили нашу статью, то увидели каким многообразием решений для проведения водяного обогрева в частном доме представлен современный рынок отопительного оборудования. Вам остается только подобрать оптимальный вариант, исходя из параметров вашего собственного дома и материальных возможностей. Мир и тепло вашему дому!
