Сегодня все чаще вместо традиционного утеплителя используют системы теплых полов. Хотя теплые полы уже давно используются, не каждый умеет правильно их монтировать. Схема подключения иногда сложна, и разобраться в ней может только квалифицированный специалист. Но с помощью исследования нескольких статей, можно успешно подключить теплые полы самостоятельно, не уступая профессионалам.

От выбора материала будет зависеть, как долго и качественно будет служить вся система.

Содержание:

Водяной теплый пол: схема подключения в домах (видео)
Водяной теплый пол: схема подключения в домах (видео)

Водяные полы в многоквартирных домах

Сразу надо сказать, что температура поверхности должна быть не больше 35-40 градусов, так как большие температуры способны вызывать дискомфорт при касании.

По своей сути все теплые полы, в том числе и водяные, являются низкотемпературными системами обогрева. Максимальная температура теплоносителя в трубах системы теплого пола должна составлять порядка 55-60 градусов. Это становится возможным, когда весь трубопровод подключается к обратному трубопроводу основной системы отопления.

Водяной теплый пол: схема подключения в домах (видео)

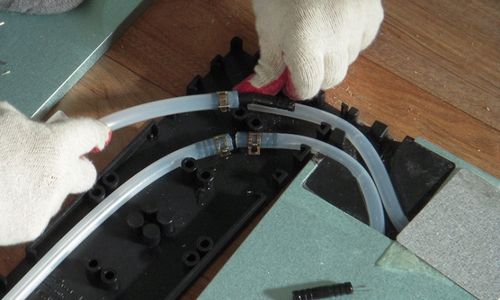

Схема монтажа труб отопления пола.

За счет того, что температура воды в системе теплого пола мала, она является достаточно экономичной. Эта экономичность наблюдается в том, что при наличии сравнительно небольшой тепловой энергии система способна прогреть комнату лучше, чем некоторые радиаторы. Обуславливается такой факт тем, что система теплого пола имеет большую площадь — фактически весь пол.

Схема подключения теплого пола проста и построена на одном принципе: систему можно подключить к уже имеющемуся отоплению (к верхней его разводке), при этом квартира должна быть расположена на первом этаже. Если квартира располагается на последнем этаже, то подключение должно быть осуществлено к нижней разводке системы отопления.

Это позволит обогревать пол без ущерба для остальных жителей дома. Связано такое условие с тем, что в указанных узлах теплоноситель переходит в обратный трубопровод. При этом его температура отлично подходит для этой цели — она примерно равна 55 градусам или чуть меньше.

Вернуться к оглавлению

Подключение к системе водоснабжения

Водяной теплый пол: схема подключения в домах (видео)

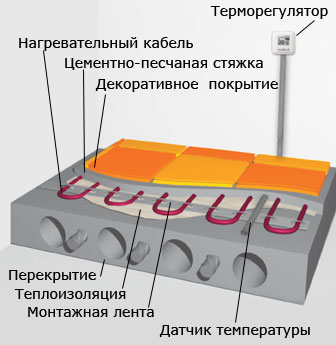

Схема укладки труб теплого пола.

Существует и другая схема подключения, которая не вредит остальным жильцам многоквартирного дома. Суть заключается в том, что вся система водяного теплого пола подключается к системе горячего водоснабжения.

Стоит заметить, что такая схема подключения водяного теплого пола годится только для ванной комнаты или общего санитарного узла.

Обуславливается это ограничение спецификой работы всей системы при таком подключении: поскольку в системе водяного пола будет течь вода такой же температуры, что и в системе горячего водоснабжения, то и температура пола будет зависеть только от этого. Это означает, что пол будет греться постоянно, несмотря на окружающую температуру воздуха. Установив систему с такой схемой подключения, например, на кухне, можно на себе испытать все ее неудобства, так как пол будет прогреваться даже в жаркий летний день, что на кухне или жилой комнате совсем неуместно.

Обе схемы построены по одному и тому же принципу — автоматического регулирования температуры. В обоих случаях схема системы будет иметь примерно такой вид, который изображен на рисунке 1.

Вернуться к оглавлению

Автономные системы теплого пола

Водяной теплый пол: схема подключения в домах (видео)

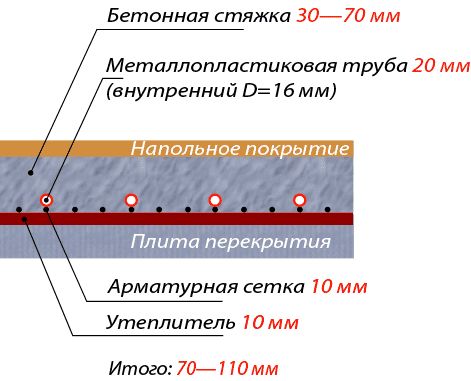

Схема теплоизоляции теплого пола.

Однако существует и множество других схем подключения теплого пола, которые зачастую используются только в частном строительстве. Все они построены на автономной системе обогрева, то есть имеют свой собственный отопительный котел. Это позволяет устраивать систему теплого пола в каких угодно помещениях без ущерба для соседей. Кроме того, наличие котла позволяет вручную управлять температурным режимом.

Во всех подобных автономных системах водяного теплого пола применена одна и та же схема подключения, которая иногда может иметь немного иное строение, но принципы ее устройства остаются теми же. Данная схема приведена на рисунке 2.

Конструктивно такая схема состоит из следующих элементов:

  • управляющий клапан (термостат), который может быть оборудован дистанционным датчиком температуры;
  • клапан балансира;
  • циркуляционный насос;
  • коллекторная группа с клапанами и их электроприводом;
  • накладной термостат (электрический предохранитель);
  • притворный клапан (байпас коллекторной группы);
  • регулятор температуры или термостат комнатный;
  • котел и трубопровод.

Каждый отдельный элемент очень важен и выполняет свою собственную функцию. Управляющий клапан служит для управления системой с точки зрения температуры. Именно благодаря его наличию система способна автоматически поддерживать заданную температуру. Работает по простому принципу: как только вода в трубах водяного пола достигла необходимой заданной температуры, клапан закрывается, прекращая тем самым подачу свежей воды с более высокой температурой.

Балансировочный клапан служит для продолжения движения воды даже при перекрытом термостатическом клапане. Они взаимодействуют между собой, и в момент перекрытия подачи воды оба этих клапана пускают уже имеющееся некоторое количество теплоносителя по малому кругу обращения, то есть в обход котла.

Циркуляционный насос выполняет в данной системе, как и в системе отопления, только одну цель — обеспечивает циркуляцию воды по трубам.

Термостат насоса, или электрический предохранитель, автоматически отключает насос, когда прекращается подача воды.

Водяной теплый пол: схема подключения в домах (видео)

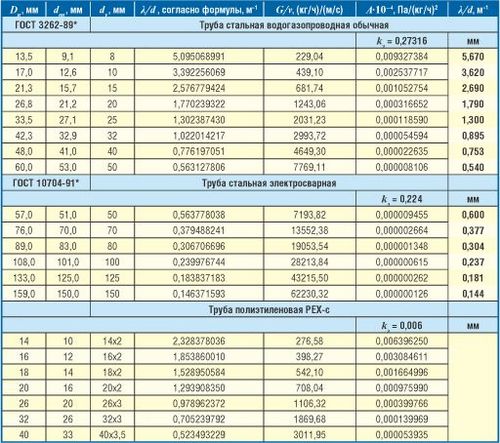

Таблица гидродинамических характеристик труб.

Клапаны в коллекторной группе служат для управления количеством поступающей воды. Они являются так же, как и управляющий клапан, регуляторами температуры. Управляются такие клапана при помощи электроприводов.

Коллекторная группа устанавливается только в том случае, когда площадь пола очень большая, то есть когда необходимо устроить не один обогревательный контур, а сразу несколько. Это же касается и наличия нескольких контуров в разных комнатах. Служит коллекторная группа для распределения теплоносителя между такими контурами.

Клапан байпаса открывает и закрывает малый круг (не проходя через котел), чтобы теплоноситель двигался через так называемый байпасный узел, а не через нагревательный котел.

Ручные комнатные терморегуляторы служат для ручного регулирования температуры теплоносителя в трубах системы водяного теплого пола. Термостат — это электронное устройство, которое позволяет в каждой комнате по отдельности устанавливать свою температуру. Кроме того, термостаты способны в определенное время самостоятельно повышать или понижать ее, работая, как таймер.

Очень часто схема подключения может содержать и иные элементы, например, некоторую емкость с определенным объемом. Такое внедрение дополнительного элемента обусловлено тем, что основной материал для изготовления труб — РЕХ — имеет большую чувствительность к перегреву, то есть гидроудару. Он может возникнуть в результате закипания воды в котле. Такой гидравлический разделитель является тем порогом перед трубами, через который циркулирует вода и из отопительной системы, и из системы водяного пола.

Вернуться к оглавлению

Некоторые нюансы систем водяного теплого пола

Что касается коллектора, то есть распределителя потоков между контурами, то такая разводка может иметь весьма значительные размеры, особенно если все комнаты имеют водяной теплый пол, да еще с несколькими контурами. Как правило, его прячут в так называемом коллекторном шкафу. Этот шкаф может быть монтирован в стены или просто закрыт отделочным материалом.

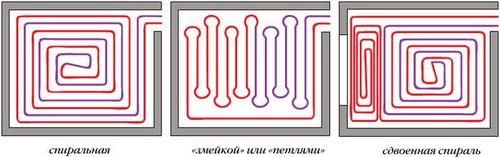

Стоит особое внимание уделить и способу укладки труб. Существуют две основные схемы — спираль и змейка. При этом само название говорит за себя. Если речь идет о спирали, то труба, точнее будет сказать две трубы, разматывается по спирали. Эти две трубы (подача воды и отвод воды) в центре спирали соединяются между собой. Естественно, такое соединение условное — нет ни арматуры, ни клапанов. Это одна и та же труба, просто вода, дойдя до середины, начинает уже течь из системы, возвращаясь в котел.

Если речь идет о змейке, то трубы разматываются змейкой вдоль какой-либо стены.

При расположении труб водяного теплого пола следует обращать внимание на расположение мебели. Под ней трубы можно не располагать, так как обогрев этих участков не нужен. В некоторых участках, наоборот, нужно сократить расстояние между трубами, чтобы пол в этом районе прогревался и быстрее, и сильнее. Если взять это во внимание, то удобнее будет применять змейку, так как с такой схемой легко можно миновать одни участки и усилить другие. Спираль же подходит лучше для тех комнат, где требуется сплошной прогрев пола.

Вернуться к оглавлению

Система теплого пола от котла системы отопления

Если дом уже оборудован газовым отопительным котлом для основной системы отопления, то приобретать дополнительный котел на систему теплого пола не стоит. Ее можно подключить к основному отоплению.

Подключение в этом случае производится от обратного трубопровода системы отопления, как и в случае с квартирой. Схема подключения будет содержать следующие элементы:

  • отопительный котел;
  • циркуляционный насос;
  • группа безопасности котла;
  • трубопроводы и радиаторы системы отопления;
  • трубопроводы системы водяного теплого пола;
  • запорная арматура.

Стоит отметить, что водяной пол, если сравнивать его с электрическим или пленочным, является самым экологичным, самым экономичным и безопасным. Однако его монтаж является самым трудоемким и сложным. Кроме того, некоторые помещения или условия вовсе исключают возможность устройства именно водяного теплого пола.

В таком случае лучшим вариантом будет подключить электрический теплый пол или систему пленочного теплого пола. По стоимости оба эти вида обходятся дешевле водяного, да и монтаж проще. Большим недостатком и того, и другого является то, что они достаточно легко выходят из строя, чего не скажешь про водяной теплый пол.
