Популярность системы отопления «теплый пол» растет с каждым годом, что неудивительно из-за ее многих преимуществ. Однако в этой статье мы не будем рассматривать их. Наш интерес сосредоточен на другом вопросе, конкретнее на различных способах укладки и технологии монтажа водяных теплых полов.

Содержание:

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

Но начнем наш разговор не с технологии укладки, а с выбора труб под теплые полы, а также со схем их укладки. Почему именно с них? Во-первых, задача многих застройщиков – это соблюсти объем выделенного бюджета. А значит, экономить придется на всем, хотя это не всегда оправдано. Во-вторых, необходимо найти оптимальные схемы укладки труб, чтобы сама система отопления работала эффективно. То есть будем придерживаться этих двух правил, которые возьмем за основу проводимого монтажного процесса.

Выбираем трубы

Необходимо в самом начале определиться с требованиями, которые предъявляются к трубам теплых полов:

  • Они должны обладать высоким показателем теплоотдачи.
  • Не последнее место будет занимать прочность изделия. Находиться трубы будут в теле пола, так что нагрузки на них окажутся достаточно большими.
  • Длительный срок эксплуатации — также не последний критерий выбора.
  • Минимальное тепловое расширение. Чаще всего систему теплых полов заделывают в цементную стяжку, так что любое изменение размеров приводит к излому труб. А этого допускать никак нельзя.

Металлопластиковые трубы

Если расставить используемые в теплых полах трубы по популярности, то первое место займут металлопластиковые изделия. Производят их в виде слоеного пирога, в котором присутствует пять слоев. Один из них – это алюминиевая прослойка, которая выполняет функции сдерживающего элемента, плюс отражателя тепловой энергии. Небольшой коэффициент расширения у таких труб есть, но это норма, если говорить о предельных показателях.

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

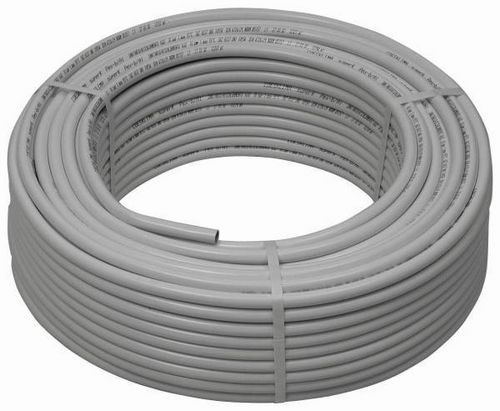

Подходящие трубы

Срок службы у них достаточно большой – 50 лет. Прочность на самом высоком уровне, поскольку в составе присутствует все та же алюминиевая составляющая. Если говорить о технических характеристиках, то металлопластиковые трубы выдерживают давление до 10 атм. при температуре до 95С. Этих характеристик хватает с лихвой, потому что температура теплоносителя, используемого в теплых полах, составляет максимум 60С, а давление не — больше 4 атм. (хотя все зависит от мощности выбранного циркуляционного насоса)

Есть и недостатки:

  • Это самые дорогие пластиковые трубы.
  • Если сильно изогнуть трубу, то можно ее просто сломать.
  • Резкие скачки температуры могут привести к сильной деформации изделия.

Трубы из сшитого полиэтилена

Этот вариант был специально изготовлен под раскладку по полу. Неплохое качество труб определило их назначение, к тому же хотелось бы отметить невысокую стоимость изделия. Если говорить о достоинствах труб из сшитого полиэтилена, то отметим несколько позиций:

  • Хорошую пластичность и упругость.
  • При сгибании пополам они не ломаются.
  • Хорошая прочность, неплохая термоустойчивость.
  • В конструкции трубы присутствует так называемый антидиффузный барьер, который защищает теплоноситель от проникновения в него кислорода. Это не только увеличивает срок эксплуатации всей отопительной системы, но и встает надежным препятствием для появления и роста колоний микроорганизмов.
  • Этот вид трубы изготавливается в виде шланга с достаточно большой длиной. Поступает он в продажу в бухтах. Почему это так важно? Все дело в том, что с его помощью появилась возможность проводить прокладку теплых полов бесстыковочным методом. А это увеличивает срок гарантированной эксплуатации и снижает затраты на проведение монтажа.
  • Максимально выдерживаемая температура – 120С.

Медные трубы

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

Устройство трубы

Говорить о медных трубах можно только в восхитительных интонациях. Они по всем известным показателям превосходят две первые модификации. И если вам позволяет бюджет строительства, то рекомендуем только их. Правда, этот вид труб самый дорогой. И это их единственный недостаток. Даже не все застройщики с большим бюджетом могут позволить себе установить их в качестве системы отопления «теплый пол».

Схемы, допустимые нормы и расчет трубной разводки

Начнем с норм. Есть определенные требования, которые предъявляются диаметру трубы для теплого пола. Если их не выполнять, то вероятность эффективной работы системы отопления окажется очень низкой. Поэтому рекомендуем:

  • Если длина контура теплого пола превышает 120 м, то надо использовать трубу диаметром 20 мм.
  • Если длина от 100 м до 120 м, то 18 мм.
  • До 100 м – 16 мм.

Почему это так важно? Все дело в сопротивлении объема теплоносителя. Чем объема больше, тем сложнее ему двигаться в трубной разводке. Увеличивая диаметр, увеличиваем проходимость.

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

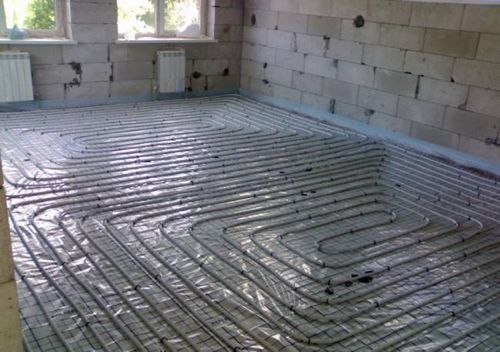

Укладка спиралью

Теперь переходим к расчетам. Здесь важно точно измерить площадь комнаты, а также определить места, где будут установлены большие предметы мебели и бытовые приборы. Под ними обычно труба теплого пола не укладывается. Почему?

  • Во-первых, обогревать пол, на котором стоит, к примеру, большой шкаф, нет никакого смысла.
  • Во-вторых, тяжелые предметы – это угроза трубной конструкции, способная привести к излому самой трубы.

Обязательно при расчете учитывается шаг укладки. Этот показатель варьируется в диапазоне 10-30 см, поэтому берите золотую середину — не ошибетесь.

Внимание! Есть одно правило, которое обязательно необходимо учитывать при монтаже. Это расстояние от системы теплого пола до стен помещения – 20-30 см. Поэтому в формуле расчета используются выравнивающие коэффициенты 1,1-1,2.

Для примера рассмотрим, какую длину труб необходимо уложить в помещении общей площадью 15 м². Будем считать, что шаг укладки у нас равен 25 см. Формула такова:

L=(S/Н)x1,1=(15/0,25)x1,1=66 м

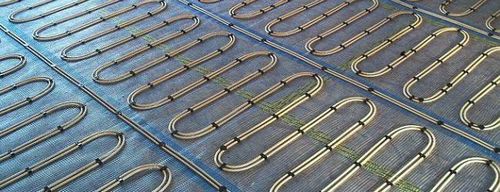

Схема монтажа

Перед тем как определиться со схемой укладки труб на полу, необходимо найти шаг установки. О нем уже говорилось выше. Диапазон достаточно широкий, поэтому, если теплые полы будут выполнять функции основной отопительной сети, тогда выбирайте шаг как можно меньше. Если они используются в качестве дополнительного источника тепла, тогда шаг можно выбирать побольше.

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

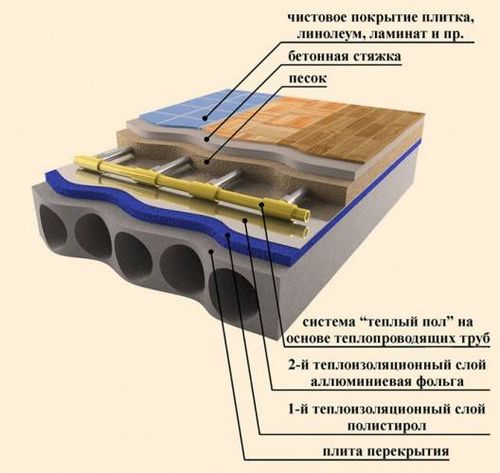

Принцип монтажа на бетон

Итак, схемы монтажа. Их несколько:

  • Змейка.
  • Двойная змейка.
  • Спираль (улитка).
  • Двойная спираль.
  • Комбинированный вариант.

Самый простой способ укладки – змейка. Но эта схема обладает одним недостатком – теплоноситель входит в трубу от коллектора. И пока он доходит до дальней части помещения, практически остывает. Поэтому рекомендуется змейку использовать в небольших помещениях — ванных, туалетах, на присоединенных балконах и так далее.

Двойная змейка – это два контура, проходящих по одной линии. То есть в паре идут обратка и подача. Таким образом достигается равномерное распределение теплоносителя по всей обогреваемой площади. Единственный недостаток – большая длина используемых труб, практически в два раза.

Внимание! Для улучшения тепловой отдачи теплых полов рекомендуется первый виток трубной разводки укладывать под окнами, при этом шаг укладки можно уменьшить до 15 см.

В больших прямоугольных или овальных помещениях оптимальный вариант – это схема улитка. Появляется возможность располагать трубы под углом 90º, что упрощает сам монтажный процесс.

Этапы монтажа

Итак, с трубами разобрались, схему выбрали, остается лишь провести монтаж теплого пола. Как и любой строительный процесс, его надо разделить на несколько этапов.

Подготовка

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

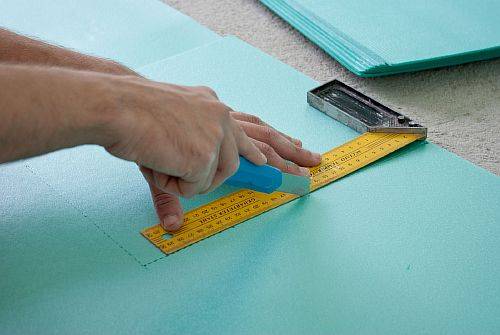

Монтаж подложки

В первую очередь необходимо подготовить основание пола. Для этого его надо отремонтировать, заделав все дефекты и перепады. Оптимальный вариант – залить стяжку, если пол – это бетонная плита перекрытия. Или застелить фанеру, ОСБ или влагостойкую ДСП, если пол деревянный. О том, как проводятся выравнивающие процессы, в этой статье говорить не будем. Об этом написано в других статьях нашего сайта, и вы можете с ними ознакомиться. Нас интересует монтаж теплого пола.

Итак, пол выровнен. Теперь переходим к другим операциям:

  • Во-первых, необходимо изолировать поверхность основания от проникновения снизу влажных паров. И неважно, что находится под полом — подвал или жилое помещение. Пароизоляция – один из основных элементов подготовительного этапа. Для этого лучше всего использовать специальные мембраны, которые раскладываются на полу с небольшим (10 см) припуском на стены.
  • Во-вторых, укладывается теплоизоляция. Если вы не хотите отапливать нижние помещения, то эта процедура просто необходима. Именно она сильно снижает тепловые потери всей отопительной системы дома. Отметим, что через пол уходит до 15% тепла, которое выделяют все отопительные приборы — радиаторы, теплые полы, конвекторы и прочие.

Несколько слов об утеплителях. В настоящее время производители предлагают огромный ассортимент данной продукции, выбор на самом деле просто огромен. Но так как этот материал будет укладываться на пол, то от его толщины зависит конечный размер высоты потолков в помещении. Поэтому сегодня многие производители предлагают специальные утеплители под теплые полы. Они имеют небольшую толщину, вспененную структуру и отражающий фольгированный слой. Кстати, последний снижает тепловые потери почти в два раза, особенно, когда дело касается теплового излучения.

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

Термо-подложка из пенополистирола

И последняя операция – укладка армирующего металлического каркаса, который будет играть роль основы для верхней бетонной стяжки и места для крепления труб теплого пола. Крепление можно проводить специальными хомутами, клипсами, обычной вязальной проволокой и другими способами. Скажем прямо, сетка – необязательный атрибут монтажного процесса. Есть помещения, в которых она не используется. Трубы можно крепить и другими способами, к примеру, самоклеящейся лентой или специальными дюбелями. Так что выбор в данном случае достаточно большой.

Укладка труб

А вот теперь можно переходить к монтажу трубной разводки. Схема выбрана, переносите ее на основание и начинайте монтаж. Обратим ваше внимание на тот факт, что сначала монтируется коллектор, к которому будут подсоединять контуры теплого пола. Это трубная группа, которая контролирует и регулирует работу всей отопительной сети. Обычно ее устанавливают в специально подготовленную в стене нишу или навесной шкаф. В состав коллектора также входят циркуляционный насос, несколько вентилей, терморегулятор, манометры и термометры.

Теперь по схеме укладывается трубная система, которая крепится к армокаркасу. Как только эта работа заканчивается, на полу между витками трубопровода устанавливается температурный датчик, который будет отслеживать температуру теплого пола и передавать данные на термостат. С помощью последнего будет проводиться регулировка температуры теплоносителя. Все электрические приборы соединяются между собой и с сетью электрического тока.

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

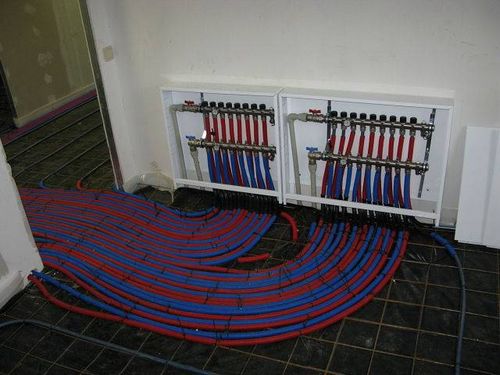

Водяная развилка

А вот теперь необходимо провести проверку всей уложенной трубной системы на предмет течи. Для этого с помощью специального насоса в систему «теплый пол» закачивается вода под давлением — закачка производится через коллектор. Если протечек не обнаружено, то все вы сделали на должном уровне. Остается только залить поверх труб стяжку под окончательную облицовку пола.

Обратите внимание, что стяжка должна заливаться на трубы, которые заполнены водой под давлением. То есть нельзя сливать ее после тестирования.

Итак, производится заливка стяжки. Это обычный цементно-песчаный раствор, в который добавляются пластификаторы и фибра из стекловолокна. В настоящее время в продаже появились специальные сухие смеси, предназначенные для выравнивания оснований, на которых уложены теплые полы. Поэтому рекомендуем их к использованию. Производители позаботились о том, чтобы в них уже были добавлены в необходимых пропорциях и пластификаторы, и модификаторы, и фибра. Здесь важно точно развести сухую смесь водой, как это указано в инструкции.

И еще один немаловажный момент. После того как будет залита стяжка, необходимо дать несколько дней, чтобы она хорошо просохла, после чего по ней можно ходить. Но нагружать основание лучше всего через 28 дней, как только цементный раствор наберет свою марочную прочность.

Настильный способ укладки

Каждый год на рынке появляются различные новые строительные материалы прямого или косвенного назначения. Так вот в системе теплых полов такие новинки тоже есть. С их помощью стало возможным проводить монтаж трубопроводов по новой технологии, которая называется настильной. В чем ее суть?

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

Тепло и безопасно для детей

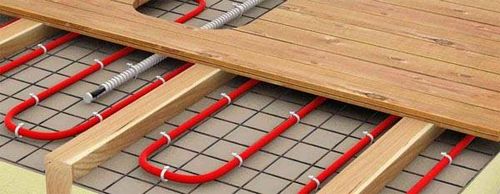

Сразу же оговоримся, что этот способ можно использовать для укладки и на бетонные, и на деревянные полы. Для этого применяются специальные подложки, изготовленные из разных материалов. Они представляют собой плиточные материалы, в которых сделаны канавки или места для прокладки трубопроводов. Примером таких материалов могут служить влагостойкие плиты ДСП или гипсоволокнистые листы. В них сделаны канавки точно под диаметр укладываемых труб. А в эти канавки устанавливаются специальные вкладыши из алюминия. Последние выполняют функции фольгированного слоя.

Есть полистирольные плотные подложки, на которых сделаны выступы в виде бобышек. Расстояние между выступами определяется все тем же диаметром трубы для теплого пола. Сам пенополистирол играет роль утеплителя, так что думать над теплоизоляцией пола под отопительную систему уже не надо. Обычно все виды этого типа подложек укладываются как плавающий пол, вот почему так важно между ними и стенами помещения оставлять небольшой зазор в размере 8-10 мм.

Водяные теплые полы – технология монтажа, схемы укладки и выбор труб

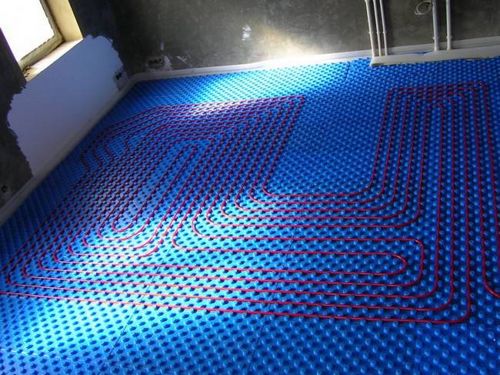

Правильный принцип укладки

Насколько интересен именно этот вид укладки теплого пола?

  • Во-первых, он проще за счет выравнивания и утепления в одной операции.
  • Во-вторых, вся напольная конструкция получается тоньше.
  • В-третьих, пирог намного легче, поэтому данный способ рекомендуется использовать для межэтажных перекрытий.

Заключение по теме

Итак, нами рассмотрена технология монтажного процесса, связанная с теплыми водяными полами. Насколько сложно, решайте сами. Мы же хотели показать, как происходит монтаж, какие варианты для этого существуют, есть ли отличия разных схем, и почему сегодня многие застройщики занимаются сооружением теплых полов своими руками.
