Водяные внутрипольные конвекторы отопления — советы по выбору и монтажу

Внутренние водяные конвекторы обогрева – это элемент системы отопления, представленный в виде металлического короба с теплообменником, установленного в пол. Они работают на принципе конвекции: холодный воздух стремится опуститься, а после нагрева – подняться. Этот процесс усиливается теплообменником, изготовленным из металлов с высокой теплоотдачей, таких как медь или алюминий.

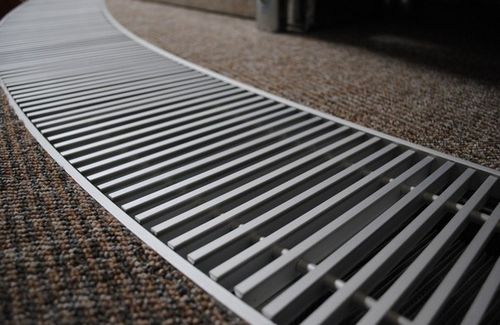

Его особенность заключается в том, что места в помещении такие обогреватели не занимают в принципе. Также они не влияют на дизайн комнаты, поскольку визуально она почти не изменится. В полу появятся небольшие решетки, которые могут быть выкрашены в любой приемлемый для владельцев цвет. Также их фактура может быть стилизована под мрамор, дерево, паркет и любой другой тип покрытия пола.

Принцип действия обогревателя

Ребра теплообменника из такого материала не подвержены коррозии, ржавчине, окислению. Дополнительно усиливать конвекцию могут специальные вентиляторы, которые устанавливаются в корпусе обогревателя. Они втягивают холодные массы и нагнетают их в теплообменник, вытесняя тем самым нагретый воздух.
Такая практика в значительной мере увеличивает КПД отопителя и экономит тем самым средства владельцев помещения. В общей сложности весь цикл начиная от подачи теплоносителя и заканчивая выходом нагретого воздуха займет 15-20 минут.

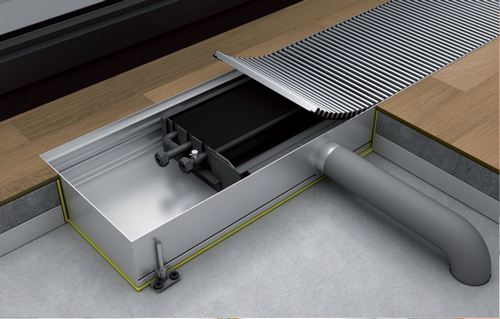

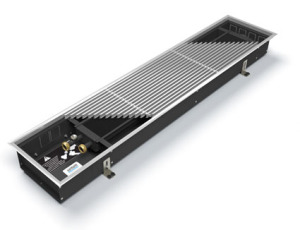

Стандартный водяной внутрипольный конвектор отопления состоит из:

• стального корпуса, окрашенного в необходимый цвет;
• теплообменника. Он имеет вид согнутой медной трубы с прикрепленными к ней пластинами из материалов с высокой теплопроводностью;
• решетки. Она защищает теплообменник от попадания сторонних предметов. Решетка может быть как съемная, так и несъемная. Первый вариант предпочтителен, поскольку в случае необходимости можно быстро провести ремонт или чистку без демонтажа всей конструкции. Второй вариант целесообразно выбирать, если в помещении есть дети, которые могут эту решетку снять и повредить теплообменник;
• крана-клапана. Он помогает выпустить из системы воздух, мешающий нормальной работе конвектора;
• различных дополнительных элементов, например, термостата.

Применяются такие водяные внутрипольные конвекторы повсеместно. В частных домах и офисах их использование почти не имеет альтернатив, если установлены панорамные окна. В таком случае именно водяной внутрипольный конвектор отопления является оптимальным вариантом, не занимающим места и не закрывающим вид из окна.

Также внутрипольные конвекторы водяного отопления используются для помещений с высокой влажностью, например, в бассейнах, саунах, оранжереях. Технология стойко переносит даже непосредственное попадание жидкостей на теплообменник.

Как определиться с выбором

Все конвекторы разделяются на три основных типа:

1. Предназначенные непосредственно для работы в помещениях с высокой влажностью.
2. С принудительной конвекцией, т.е. с вентилятором.
3. С естественной конвекцией.

Прежде чем переходить к выбору водяного внутрипольного отопителя, необходимо определить плановую отапливаемую площадь. В сегменте данного оборудования имеется большой диапазон мощностей теплоотдачи, поэтому подобрать предельно оптимальный вариант труда не составит.

Оформление под дерево

При выборе стоит ориентироваться на соотношение 1 кВт тепловой энергии к 10 м2 отапливаемой площади. В зависимости от температуры теплоносителя модель длиной в 1 м и шириной в 23 см генерирует тепловую энергию в размере 0,3-0,7 кВт.

Модели с вентиляторами имеют более привлекательные показатели. Конвектор длиной в 1 м и шириной в 27 см с 30-50С теплоносителя выдает 0,2 кВт мощности; 60-80С – 0,7 кВт; 90С – 1 кВт.

Стандартные встраиваемые водяные конвекторы отопления имеют длину от 0,8 до 3 метров. Существуют варианты с длиной более 3 метров, но они обычно не применяются для частных домов или квартир. Такие крупногабаритные модели состоят из нескольких частей, поэтому готовое к функционированию изделие собирается уже на месте проведения работ.

Производим монтаж

Перед монтажом необходимо знать какая температура у теплоносителя и какое он создает давление. Обычно выставляется требование в 90-130 С для первого показателя и до 15 бар для второго. Допускается использование вместо воды также незамерзающих теплоносителей.

Этапы монтажа:

1. Отопительный канал устанавливается на ранее подготовленное место в полу на расстоянии не менее 5 см от окон, если таковые есть. Затем монтируются ножки обогревателя, на которых будет жестко крепиться корпус. После точной подгонки уровня конвектора относительно пола происходит его фиксация.
2. На втором этапе производится подключение труб. С каналов конвектора снимаются заглушки. На подающую трубу ставится термостатический вентиль, на отвод – кран-клапан. После полного подключения проводятся испытания всей системы. Если модель предполагает ручное регулирование мощности, то на вентиль устанавливается специальная головка-регулятор.
3. В случае если планируется заливка бетонного пола, то необходимо сначала проверить функциональность конвектора на рабочей температуре теплоносителя. Также стоит убедиться в надежности крепления корпуса, работоспособности термостата. Все отверстия в корпусе конвектора должны быть тщательно закрыты, а трубопровод необходимо теплоизолировать. После полного затвердения стяжки можно приступать к полноценной эксплуатации конвектора.

В дальнейшем владельцы помещения не имеют каких-либо обязанностей относительно поддержания нормального функционирования обогревателя. Стоит лишь по мере загрязнения протирать решетку с использованием не агрессивных чистящих средств и удалять пыль в теплообменнике, если таковая соберется.
