Выбор отопительного котла

Разновидность и мощность котла зависит от площади дома и климата в регионе

Для одноэтажного частного дома наиболее подходящей оказывается система отопления с установленным котлом, который точно соответствует необходимым характеристикам и параметрам. Рассчитанная мощность данного агрегата предполагает обеспечение эффективного отопления даже в суровых условиях местного климата, и при этом предусматривается небольшой запас (10-20%) для надежности работы системы.

Параметры, учитываемые при выборе котла:

  • длина трубопровода и его диаметр;
  • скорость передвижения жидкости.

Монтажные схемы контуров

Схема отопления частного дома с газовым котлом

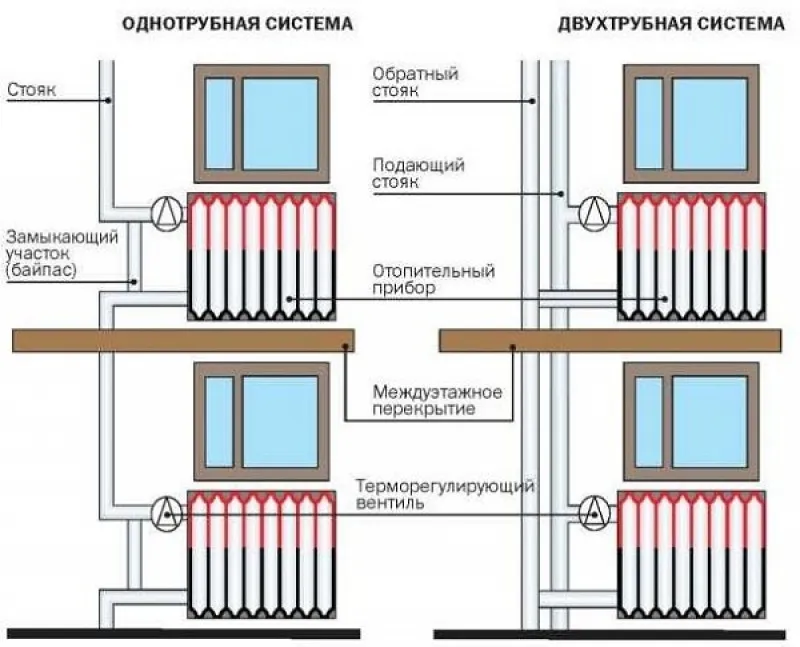

По способу присоединения радиаторов отопления принято выделять две схемы монтажа контуров отопительных систем: однотрубную и двухтрубную.

Для однотрубной монтажной сборки своими руками характерно последовательное расположение обогревающих приборов на подающем контуре. Пройдя от верхней точки сквозь все радиаторы (линия красного цвета), вода возвращается по обратке (линия синего цвета) к котлу.

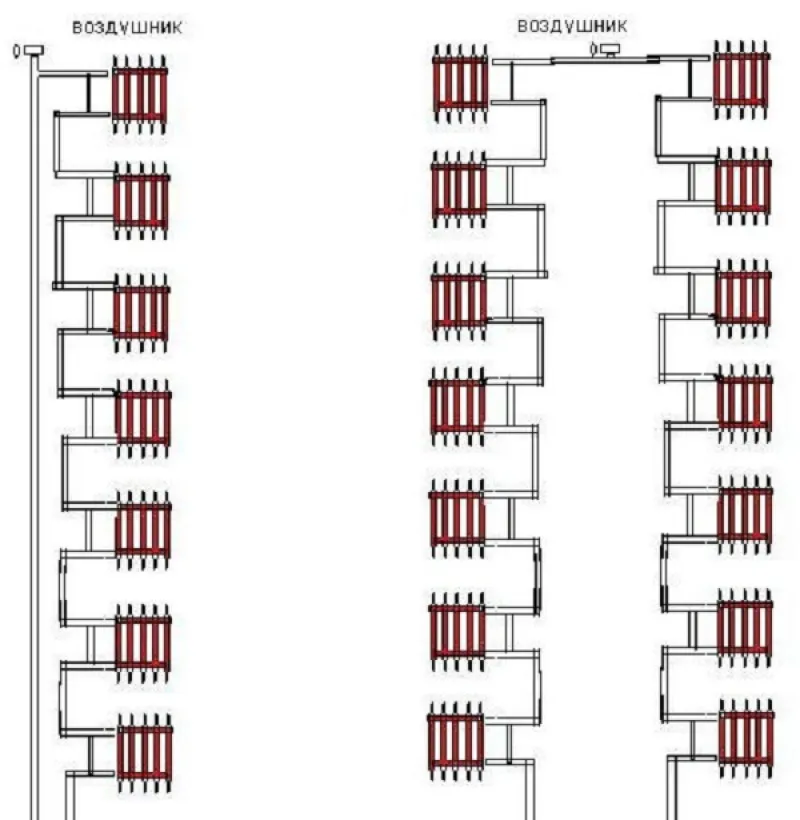

Однотрубная схема самотечной системы отопления

В двухтрубной схеме монтируются два отдельных контура циркуляции. По одному протекает горячий теплоноситель, подводящий тепло к радиаторам, по другому контуру – остывшая вода отправляется от радиаторов к котлу.

На рисунке ниже показана двухтрубная система отопления двухэтажного дома. Раздача теплоносителя (линия красного цвета) по радиаторам начинается с максимальной высоты Н, обеспечивающей требуемый циркуляционный напор. Остывший теплоноситель (линия синего цвета) собирается в обратке и направляется на вход котла.

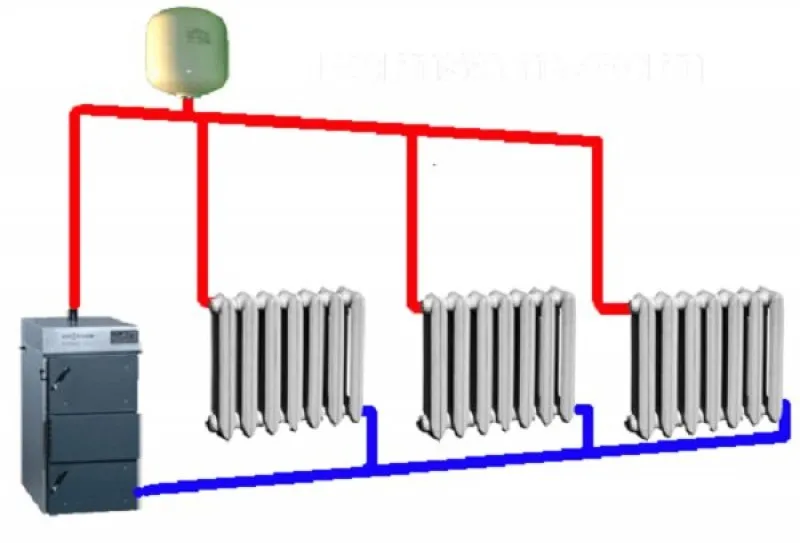

Двухтрубная схема самотечной системы отопления

Схема отопления с естественной циркуляции

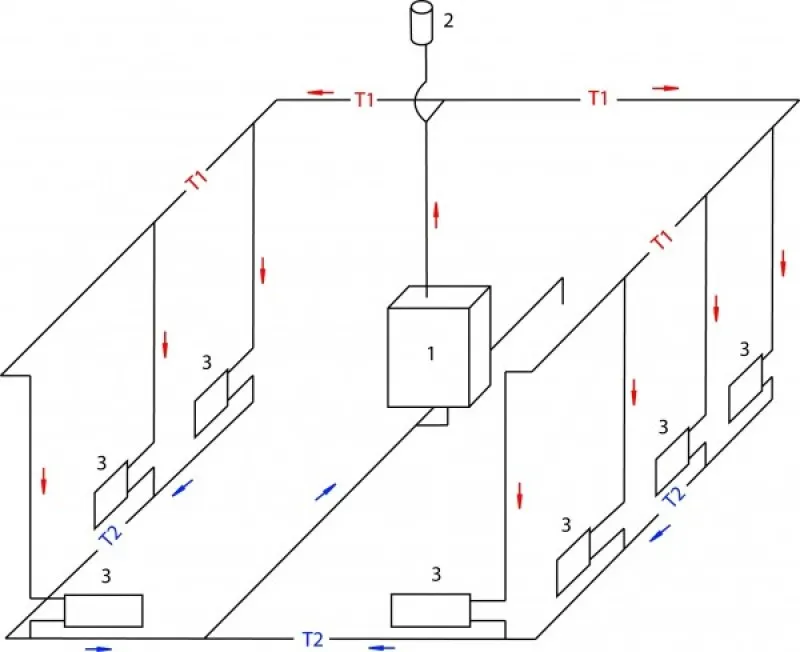

Схема движения водяного теплоносителя в системе отопления с естественной циркуляцией

В схеме приняты следующие обозначения:

  • поз. 1 – котел отопления;
  • поз. 2 – бак расширительный;
  • поз. 3 – радиаторы отопления;
  • Т1 – нагретый теплоноситель, красными стрелками показано направление его движения;
  • Т2 – остывший теплоноситель, синие стрелки указывают на его движение в контуре.

В автономном отоплении одноэтажного или двухэтажного собственного дома допускается применение специальных незамерзающих составов-антифризов, но в системах с естественной циркуляцией теплоносителя использовать антифризы не рекомендуется.

Главные недостатки антифризов для использования в контуре отопления естественной циркуляции:

  • В схеме отопления с естественной циркуляцией в конструкциях расширительных баков предусмотрен контакт с окружающим атмосферным воздухом. Антифризы быстро испаряются, загрязняя окружающую экологию;
  • Необходимость постоянного контроля за объемом теплоносителя и его периодическом пополнении;
  • У антифризов низкая теплоотдача, способствующая малому съему тепла радиаторами от теплоносителя при его циркуляции. Это приводит к перегреву антифриза в контуре и самого котла;
  • Использование перегретого антифриза в замкнутом контуре способствует обильному образованию отлоÐ
