Твердотопливный термокамин с водяным отопительным контуром — это улучшенный вариант отопительного прибора, работающего на твердом топливе. Он получил популярность в дачных домах или в квартирах на первом этаже из-за того, что не требуется сильная основание для установки. Главные части этого устройства являются нишей для топлива и дымоходом, которые могут быть подключены по двум разным способам: открытым или закрытым.

Содержание:

Выбрать камин с водяным контуром (рубашкой) отопления для дома

Разновидности

  • Камины открытого типа предназначены для быстрого нагрева помещения, но при этом имеют низкий КПД. Их устанавливают для визуального наслаждения огнем.
  • Коэффициент полезного действия у обогревательных приборов с закрытым типом доходит до 90% теплоотдачи. Топочное углубление закрывается створкой из термоустойчивого кварцевого стекла.

В гидросистему обогревательной конструкции с водным контуром входят каминная печь, работающая на твердом топливе (уголь и дрова). Оборудование с ёмкостью для теплоносителя устанавливают в центральное помещение, к нему присоединяют трубы гидросистемы обогревательного контура, и благодаря им происходит передача тепла в соседние комнаты.

  • Данный отопительный прибор, работает для того, чтобы снабдить гидросистему отопления горячей водой около 800С.

При сгорании брикетов из опилок в обогревательной системе жидкость в ёмкости нагревается и поступает в гидросистему для обогрева соседних комнат.

Вид камина и его обогревающая мощность

Данные камины различаются своим внешним видом, лицевая сторона имеет разную модификацию. Дверца может иметь:

  • прямое;
  • панорамное;
  • призматическое стекло.

Эти обогревательные приборы изготавливаются разной мощности, такой как 12,15,19, и 24кВт. Их подбирают в зависимости от размеров отапливаемого помещения. Для определения необходимых параметров нужно учитывать, что 1кВт равен 10м2 отапливаемой площади.

Выбрать камин с водяным контуром (рубашкой) отопления для дома

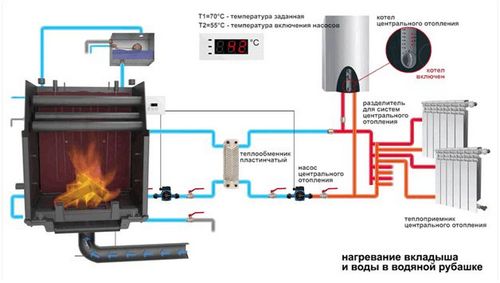

Камин с водяной рубашкой относят к гидросистеме закрытого типа. В отличие от одностеночного термокамина, у него имеются двойные стенки, в пространстве которых располагаются волнообразные теплообменники.

Его присоединяют к гидросистеме трубного отопления, что позволяет этому отопительному прибору стать основным элементом для обогрева дома, а ещё его используют как водосогревающее оборудование для всех комнат.

Выбрать камин с водяным контуром (рубашкой) отопления для дома

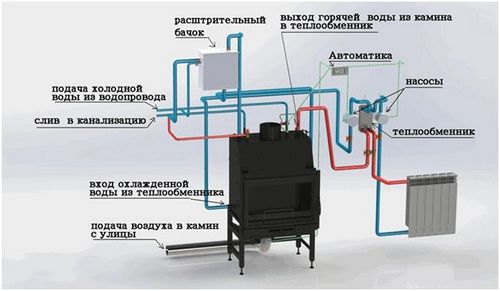

Конструкция с водной рубашкой имеет разные схемы подсоединения – открытую или закрытую.

  • Открытая система создаётся под давлением около полторы атмосферы и толщина стенки присоединенной трубы должна быть не менее 4 мм.
  • Закрытая система изготавливается таким образом, чтобы выдержала давление – 2,5 бар и стенка должна толщиной не менее 6 мм.

Присоединение камина к гидросистеме отопления

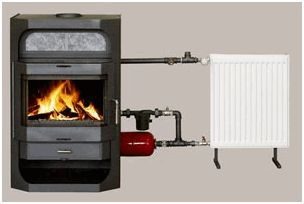

Для открытой гидросистемы приобретают расширительный бачок, который устанавливается возле обогревающей конструкции. Контур с теплоносителем работает по подобию сообщающихся сосудов. В этом случае теплоноситель согревается в термокамине и поступает в гидросистему отопления через теплообменник.

Выбрать камин с водяным контуром (рубашкой) отопления для дома

Закрытая система присоединяется без мембранного бачка, вода передаётся напрямую в обогревательную конструкцию.

Водяной камин, отапливаемый дровами, может использовать в качестве топлива брикеты, изготовленные из опилок. Данный вид топлива активно применяют в наше время, так как теплоотдача от этого материала намного выше, чем от древесины, а золы и от них остается малое количество.

Технические характеристики

Какие элементы конструкции входят в отопление дома камином с водяным контуром? Рассмотрим детально этот вопрос.

Камин с водяным отоплением – это корпус, созданный из котельной или чугунной стали толщиной 5 – 8 мм, с внешней стороны покрыт огнестойкой краской. Имеет встроенную ёмкость объёмом 50 – 90 литров. К такой конструкции можно подсоединить водный контур с внутренним литражом на 11% меньше, чем вмещает в себя бак обогревательной конструкции.

Внутренние стенки топки облицованы керамическими плитками. Между стенкой топки и внешней облицовки отопительного прибора находятся воздуховоды, через них поступает кислород для улучшения горения огня, а также в этом месте встроены теплообменники.

Основные элементы для подключения камина к водяной рубашке

Для полноценного функционирования системы применяют следующие составляющие:

  • мембранный расширительный бачок;
  • труба из меди для врезки в систему камина;
  • термодатчик – автоматический, сбрасывающий температуру в трубах, если она набрала 950С;
  • клапан для сбрасывания лишней температуры мощностью 2,5 бара – оберегает камин от высокого давления в нутри гидросистемы;
  • соединительные муфты и вентили, их приобретают для монтажа общей системы, встраиваются в устройство теплообменника.

Сборка отопительной гидросистемы

Прежде чем произвести монтаж следует выбрать какую систему вы будете применять, открытую или закрытую.

Выбрать камин с водяным контуром (рубашкой) отопления для дома

Присоединение обогревательной конструкции производится следующим образом:

  • Отопительный прибор устанавливается в подвале или на первом этаже здания – технического помещения.
  • Над ним крепится бочка (гидроаккомулятор) с теплоносителем. Его назначение – поддерживать плавное изменение давления жидкости в системе.
  • Далее следует монтаж труб гидросистемы открытого типа.

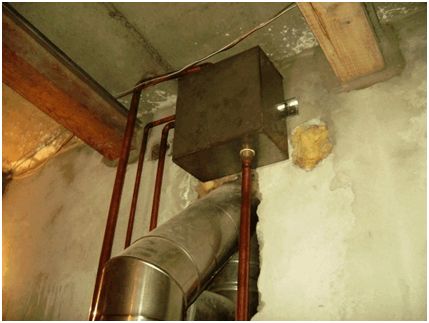

Мембранный расширительный бачок устанавливается на чердаке дома, в теплообменник вода поступает благодаря силам гравитации. Лишний разогретый теплоноситель перетекают обратно в бак. Жидкость согревается в устройстве волнообразного трубопровода, которая установлена в нише топки.

Помните! Данная гидросистема сборки является простейшей и с помощью неё обогреть значительную площадь не получится.

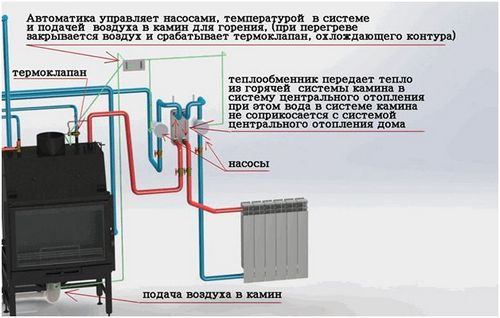

Чаще используют закрытую систему, в которой жидкость из мембранного расширительного бачка перетекает в теплообменник, который устанавливают закрытую котловую часть.

  • В этой системе вода нагревается до 80 – 900С и перекачивается благодаря циркуляционному насосу по трубам в накопитель, далее следует по трубам в радиаторы.
  • Для сохранения обогревательного прибора от больших температур в гидросистеме, в заднюю часть топки встраивается изогнутая труба, в которую при необходимости вливается холодная вода.
Выбрать камин с водяным контуром (рубашкой) отопления для дома

В трубу, выходящую на поверхность отопительного прибора, устанавливается термодатчик, который в случае превышения 950С в водном контуре, сбрасывает воду в канализацию.

Производить подключение к уже готовому, созданному из кирпича камину, может быть финансово невыгодно. Так как для этого необходимо продумать трубы под холодную жидкость и провести сложные расчёты водяной системы для подключения к отоплению.

Подводя итоги, стоит напомнить, что если камин будет отапливать ваше пространство не только воздушным способом, но и через теплообменник и водяную рубашку, тогда лучше всего его следует планировать еще в начале возведения дома.
