Вытяжка для котла в частном доме — как реализовать?

В зимнее время для отопления частных домов обычно используются котлы, работающие на жидком, твердом или газовом топливе. В процессе горения требуется поступление чистого воздуха и вывод вредных продуктов — дыма и сажи. В этой статье мы рассмотрим правильную конструкцию и устройство вытяжной системы, используемые материалы и требования по безопасности.

Содержание:

• Конструкция и материалы
• Монтаж

Конструкция и материалы

Сразу скажем, что вытяжки для газового и твердотопливного котла, а также котла, функционирующего на жидком топливе в частном доме, имеют некоторые отличия. Об этом поговорим чуть подробнее.

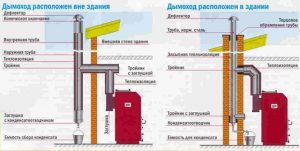

Схема монтажа вытяжной трубы в частном доме

Дело в том, что температура горения и, соответственно, температура выхлопных газов у различных видов топлива не одинаковая, состав отработанных газов также различный. Поэтому необходимо заранее определить, на каком именно виде топлива будет функционировать отопительный прибор и строить вытяжную систему, исходя из этих параметров.

В данном случае не потребуются сложные расчеты с применением формул, достаточно знать определенные ключевые значения. Так, температура отработанных газов при сгорании жидкого топлива и природного газа составляет примерно 450^о С, а при сгорании угля этот параметр увеличивается до 650^о С.

Дополнительно необходимо учитывать тот факт, что в процессе горения угля выделяется большое количество сажи, которая при значительном скоплении в дымоходе тоже может загореться. При этом температура данного кратковременного явления увеличится до 1000^о С. Следовательно, при строительстве вытяжной системы во втором случае нужно использовать материалы с повышенной жаропрочностью и увеличенной толщиной стенок.

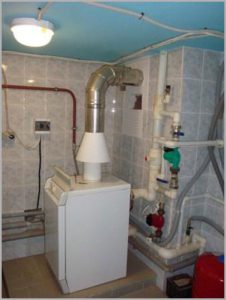

Вытяжка для котла

Если дом находится на стадии проектирования, предусмотреть в нем вытяжную систему для отопительного прибора не оставит труда. Но в случае, если дом готов, придется потрудиться. Такая ситуация возможна, если изначально планировалось использовать электрическое отопление, но затем от этой идеи по ряду причин пришлось отказаться.

Если с первым вариантом все более или менее ясно, то во втором вытяжную систему придется пристраивать извне (хотя, есть варианты, но о них позже). Для этого необходимо подготовить фундамент, возвести на нем кирпичную колонну, внутри которой будут располагаться трубопроводы для подвода свежего воздуха и выхода отработанных газов. Также необходимо в нижней части колонны смонтировать дверцу для контроля и очистки вытяжки, а сверху установить защитный колпак для предотвращения проникновения в систему атмосферных осадков и птиц.

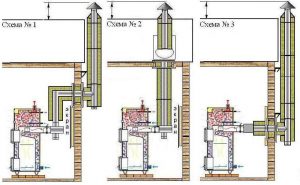

Показаны варианты вытяжки для котла

Пока мы говорили преимущественно о вытяжной системе с естественным движением воздушных масс, но когда речь идет о турбированном варианте, все критерии, упомянутые в данной статье, полностью идентичны, за одним исключением. Речь идет о компактных отопительных приборах на газовом топливе, функционирующих по коаксиальному принципу.

Не пугайтесь сложного термина, на самом деле все достаточно просто. Суть в том, что данный принцип при использовании турбины позволяет вложить один трубопровод в другой, а именно – по внутреннему осуществляется выхлоп, по внешнему – приток воздуха.

Монтаж

Частично вопрос установки затронут выше, здесь лишь уточним некоторые нюансы:

• При естественной и турбированной вытяжной системе труба выводится вертикально вверх над крышей здания минимум на 0,5 метра для обеспечения хорошей тяги. Коаксиальные котлы этого не требуют и можно вывести систему через боковую стену, но не строго горизонтально, а под небольшим отрицательным углом. Такая маленькая хитрость никак не повлияет на качество вытяжки и вентиляции, зато позволит осадкам не попасть внутрь конструкции, а также удалять конденсат, образующийся в холодное время года, естественным путем.
• Вытяжная труба по диаметру должна соответствовать выхлопному патрубку отопительного прибора. Меньшая величина категорически не допускается из соображений безопасности.
• При сооружении вытяжной системы внутри дома следует избегать прямых и острых углов, по возможности используя гнутые трубы и колена с минимальным градусом изгиба, если установить прямую конструкцию технически невозможно. Это позволит уменьшить сопротивление воздуха.

Что касается процесса монтажа, наиболее просто выполнять установку металлических труб, но у них есть недостаток: со временем металл подвергается коррозии и нуждается в замене. Керамика в этом плане значительно надежнее, хотя и несколько дороже.

Ее установка требует более высокой квалификации от исполнителя, хотя особых проблем тоже не возникает, поскольку конструкция составная, и каждый элемент с одной стороны имеет своеобразный раструб большего диаметра для соединения со следующей деталью. Наиболее сложен кирпичный вытяжной элемент, а проще говоря, дымовая труба. Здесь уже потребуются специальные знания и опыт, которые достойны отдельного разговора.

Схема вытяжки из кирпича для твердотопливного котла

Что касается достоинств и недостатков, частично мы их тоже затрагивали. Упомянем лишь о том, что по возможности вытяжную конструкцию лучше монтировать внутри дома, а не снаружи.

Увы, физику не обманешь.

И в заключение нужно отметить, что при проектировании и строительстве вытяжной системы для отопительных приборов в собственном доме необходимо руководствоваться нормативными актами, сертификатами качества и безопасности, предоставить которые вам могут в соответствующих инстанциях.
