Практически в каждом случае, если вы стремитесь сделать свой участок современным, комфортным и удобным для проживания, вам потребуется создание дренажных систем, которые будут отводить дождевую воду с вашего участка.

При актуальности, можно добавить: «Закрытый дренаж: важный элемент благоустройства участка».

Устройство дренажной системы

Лучше всего дренирование описывается формулой из учебника «Гидрология и гидротехнические сооружения»:

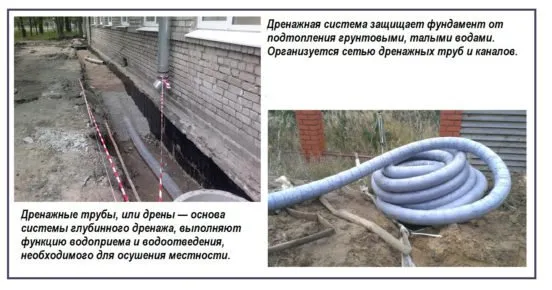

Дренированием называется гидротехническое сооружение системы искусственных почвенных путей для отвода за пределы участка осадочных, грунтовых и глубинных вод.

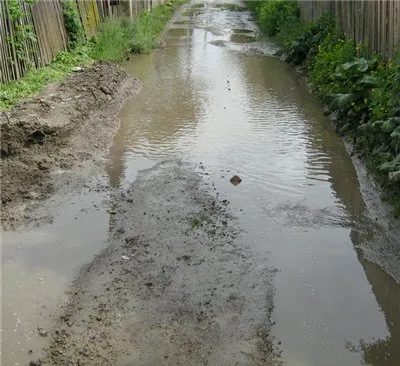

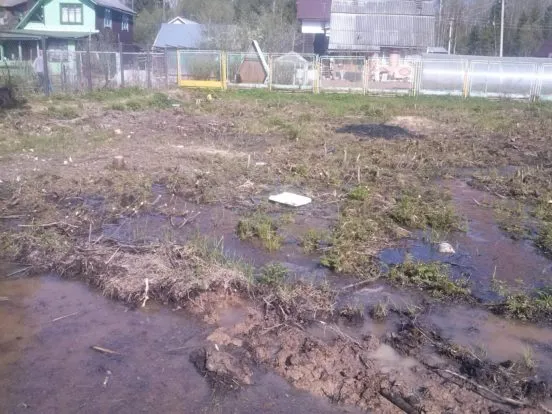

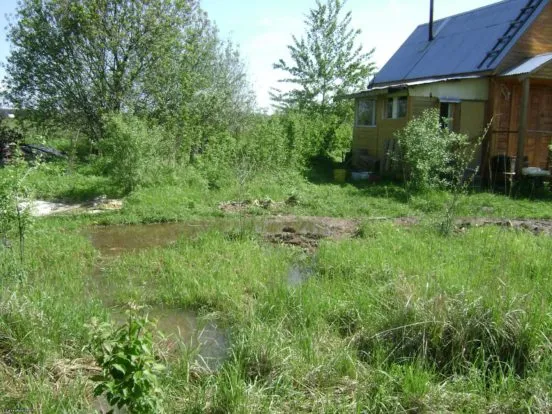

Сильно заводненный участок нуждается в дренаже

Дренаж нужен для осушения вот таких, сильно заводнённых участков

Как работает дренаж

Обычно дренирование переувлажненной почвы происходит с помощью поверхностных или глубинных наклонных путей отвода воды. Вода из почвы поступает в искусственные пути и по уклону самостоятельно течёт в поглотительную/выгребную яму или рукотворный или естественный водоём на участке или за его пределами.

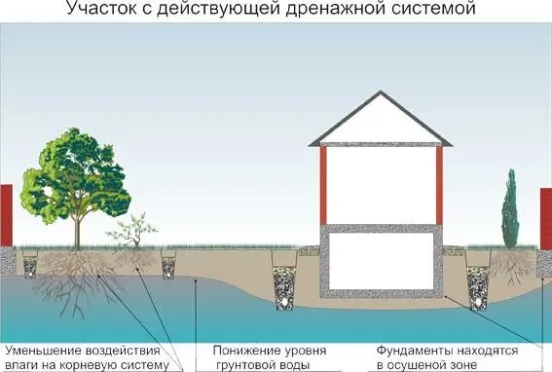

Участок и дом с действующим дренажом

Участок и дом с грамотно проложенным дренажом — гарантия вашего спокойствия

Во всех случаях используются:

  • геотекстильная ткань разных типов и комплектации, от ткани до сендвичей;

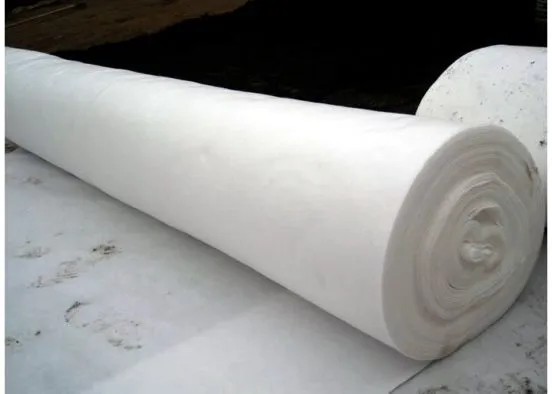

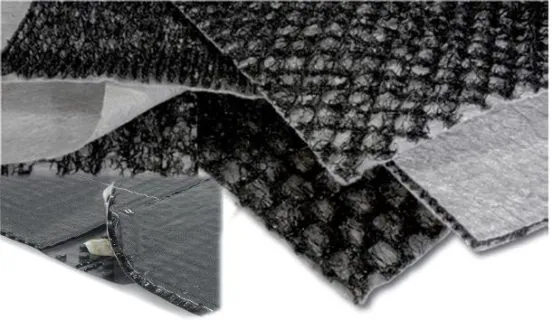

    Геотекстиль МЕАСТАБ-Д (Дорнит)

    Геотекстиль МЕАСТАБ-Д (Дорнит) иглопробивной — очень популярный геотекстиль для устройства любого вида дренажа

  • дренирующий материал разных типов — гранитный или доломитовый щебень, песок, галька, керамзит, синетеические материалы.

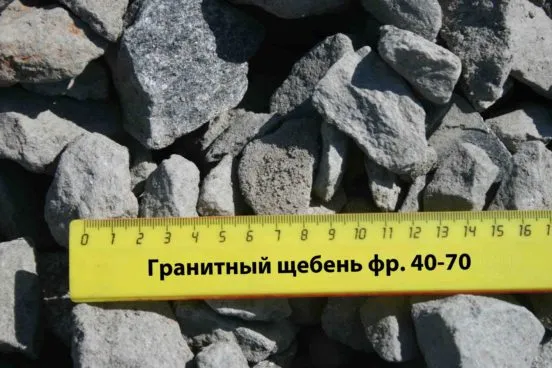

    Гранитный щебень

    Гранитный щебень крупной фракции 20–40, который чаще используется для открытого дренажа

Когда нужен дренаж

Дренаж разного вида (открытый, закрытый, глубинный, линейный, точечный, ливневый разного вида) нужен практически всегда. Идеальных участков не бывает.

  1. Если у вас — забор с фундаментом, то он часто «запечатывает» участок, препятствуя естественному выводу влаги — нужен открытый или глубинный дренаж по периметру.

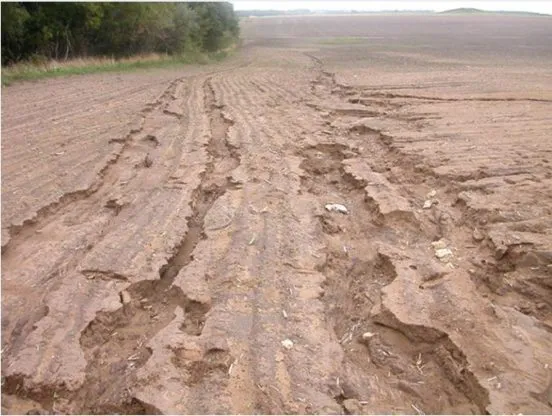

    Эрозия почвы на склоне

    При сильном уклоне дренаж избавит от эрозии почвы при её смывании дождем

  2. Если участок — горизонтальный или находится в низине, тогда при большом объёме осадков влага будет регулярно и глубоко пропитывать плодородную землю, что повлечёт за собой заболачивание территории; нужен открытый или закрытый линейный дренаж на участке.

    Глинистая почва, непроницаемая для дождя

    Глинистая почва не пропускает дождевую и талую воду: значит, нужен дренаж

  3. Если ваш дом на таком участке стоит не на свайном, а на плитном или ленточном фундаменте, тогда в подвале разовьются грибки, при промерзании почвы будет выдавливаться фундамент, стены будут трескаться — нужен пластовый, пристенный и кольцевой глубинный дренаж.

    Дренаж на почве с высоким уровнем грунтовых вод

    Дренаж на почве с высоким уровнем грунтовых вод убережет септик от выдавливания при промерзании почвы

  4. При обильных грунтовых водах и/или их близком залегании (особенно — если их уровень ближе одного метра от поверхности), которые заболачивают почву и могут при промерзании выдавливать септик на поверхность — нужен глубинный дренаж на участке.

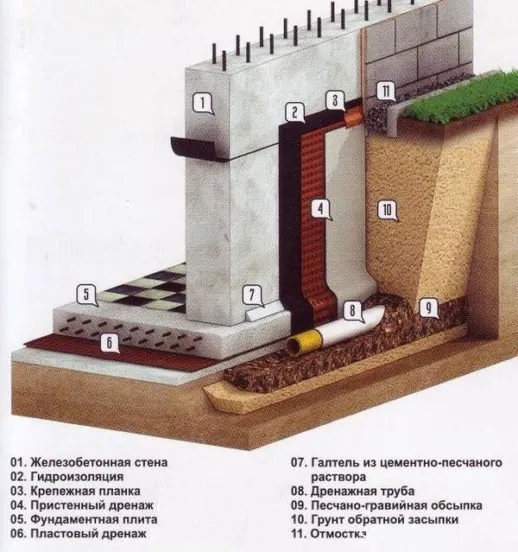

    Пластовый и пристенный дренаж, схема

    Пластовый и пристенный дренаж (в идеале — в сочетании с кольцевым) – абсолютная гарантия сухости фундамента

  5. Если почва глинистая, препятствующая проникновению влаги, то скопившаяся у фундамента «лишняя вода» вызовет подвижку почвы (фундамент может поплыть), а дождевая вода не будет уходить в землю — к глубинному дренажу нужен открытый, или вертикальный, или дренажные скважины.

    Дом в низине: участок заводнён

    Дом в низине, которая аккумулирует всю воду с окрестных высот — тоже повод для создания дренажной системы

  6. Если ваш надел — с сильным уклоном, то плодородный слой во время дождя просто смывается — нужен как минимум открытый дренаж.

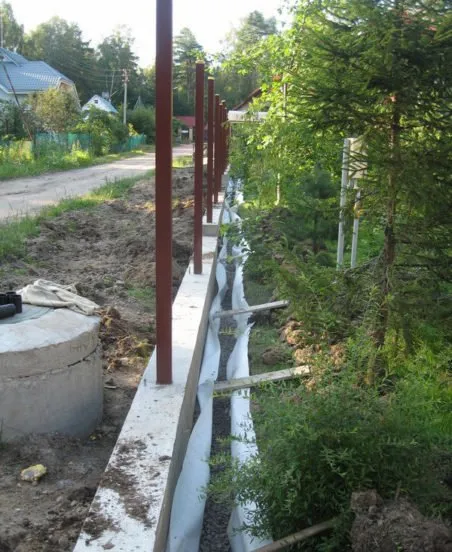

    Забор с ленточным фундаментом

    Забор с ленточным фундаментом препятствует естественному выводу влаги с участка

  7. И если у вас много мощёных дорожек и террас, отмостка возле дома и обширные газоны, нужен поверхностный ливневый дренаж обоих видов: точечный и линейный.

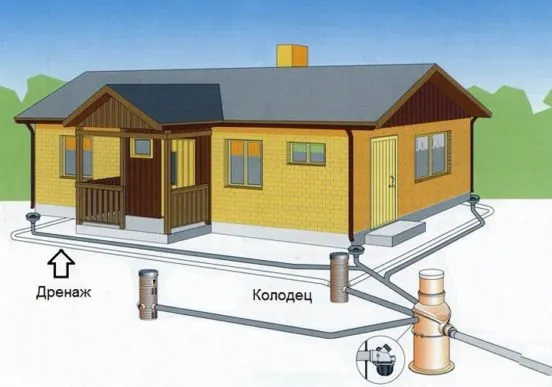

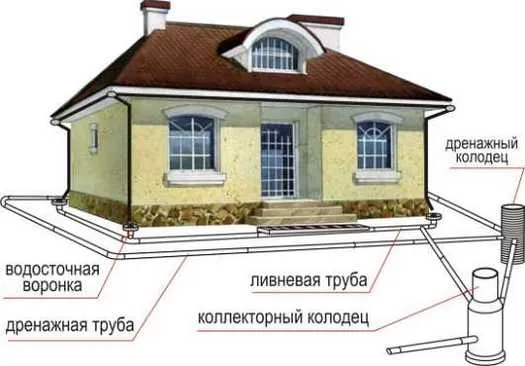

    Схема ливневого дренажа вокруг дома

    Схема ливневого дренажа вокруг дома: хорошо видны колодцы, дрены и их расположение

Виды

Рассмотрим различные виды дренирования. Прежде всего дренаж бывает открытый и закрытый.

Открытая дренажная система

К такой системе относятся канавы и французский дренаж.

Канавы

Самая простая разновидность — канавы — подходит не для всех грунтов, а для медленно проницаемых для воды глины и суглинка. Такая система избавляет от поверхностной воды. Если участок на склоне, а дом стоит посередине, то целесообразно провести над домом перпендикулярную склону канаву — так вы уменьшите количество влаги у фундамента. Открытый дренаж легче сооружать на участках с уклоном — или нужно тщательно выверять изменение глубины канав, а это проблематично.

Канавы глубиной 50–70 сантиметров и шириной около 50 сантиметров могут располагаться по всему участку «ёлкой» (в случаях равномерной заводнённости всего участка), по периметру или локально в особо заливаемых местах. В случае древовидной структуры центральная канава глубже боковых и углубляется в сторону водостока. У канав должны быть пологие края (около 30), чтобы предотвратить их осыпание, а форма может быть как трапециевидной (с плоским дном), так и V-образной.

Канавы можно оформить по-разному.

  1. Застелить их геотканью и насыпать туда мелкий дренирующий материал — щебень, гальку, керамзит — не до верху; но геотекстиль на краях канавы нужно маскировать дёрном или землёй.

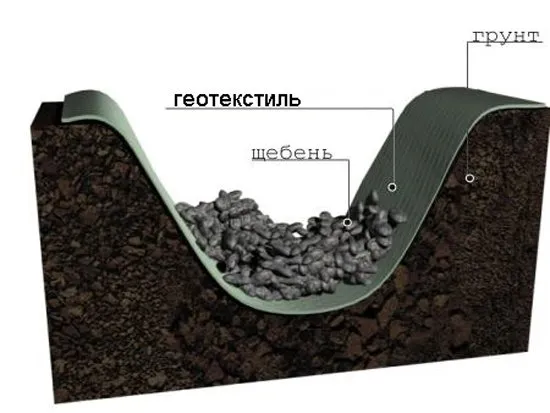

    Открытая канава с геотекстилем и щебнем

    Открытая канава с геотекстилем и щебнем выглядит красиво только на рисунке; в жизни это не так

  2. Застелить их геотканью или обойтись без неё, заполнив канаву щебнем доверху.

    Канавы, наполненные щебнем доверху

    Канавы, наполненные щебнем доверху, тоже не вполне эстетичны, но хорошо работают

  3. Застелить геотканью и обложить крупным дренирующим материалом — например, галькой.

    Канава с геотканью и галькой

    Канава с геотканью и галькой прекрасно выглядит и хорошо работает

  4. Можно обойтись без геоткани.

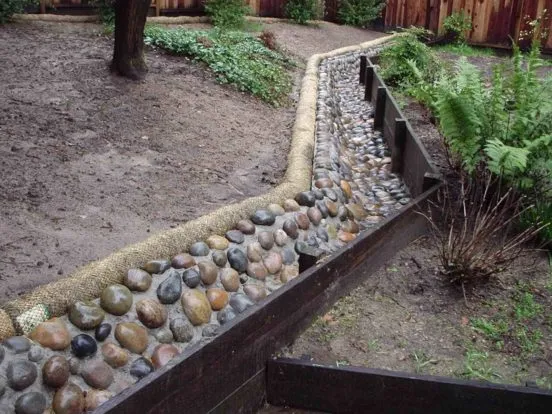

    Канава — элемент ландшафтного дизайна

    Такая канава с галькой — полноправный элемент ландшафтного дизайна

  5. В крайнем случае обойтись безо всего вообще.

    Канавы без дренажа и геоткани

    Просто канавы без дренажа и геоткани в крайнем случае тоже делают свое дело

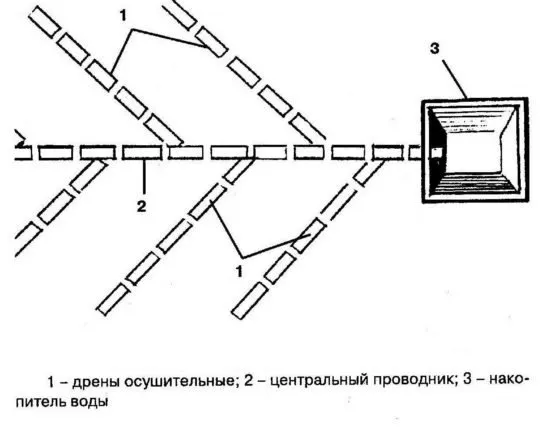

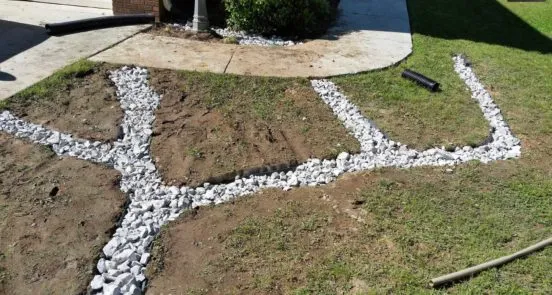

Канавы линейного открытого дренажа («ёлка») соединяются более глубоким «стволом» и замыкаются на канаве в нижней точке участка, подходящей к водостоку.

Расположение канав «ёлкой»

Расположение канав «ёлкой», которая замыкается на основную канаву, ведущую к водостоку

Главный недостаток открытой системы — необходимость куда-то распределить вынутую неплодородную землю. Канавы отнимают площадь для посадок растений, отнюдь не украшают территорию, требуют постоянной заботы и чистки.

Французский дренаж

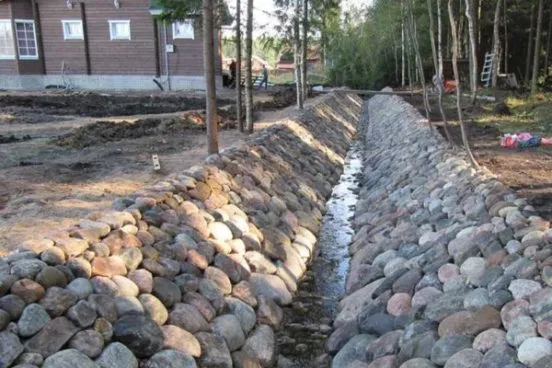

Это простое и красивое в ландшафтном смысле сооружение — «каменный пруд», или «каменный ручей», заполненный гравием и выступающий как водосборник. Делается он по типу открытого дренажа, иногда с одним щебнем внутри, иногда — с мягким дренажом, но более эстетично выглядит. Он обязательно должен соединяться с нормальной дренажной системой, так как аккумулировать влагу он умеет, а отводить ему нужно помочь.

«Каменный ручей» - элемент дизайна

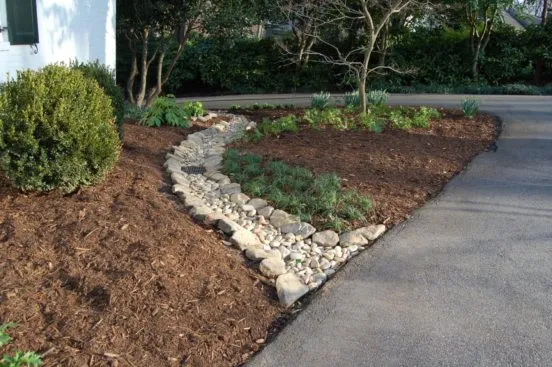

«Каменный ручей» – разновидность французского дренажа, и тоже — элемент ландшафтного дизайна

Ливневый поверхностный дренаж можно условно отнести к открытому, хотя он и защищён решётками, а в системе имеются и закрытые глубинные участки.

Закрытая система дренажа

Закрытая система, напротив, используется в основном для удаления почвенных вод. Потому что осадков просачивается на глубину не так много, а если почва глинистая — то не просачивается совсем. В отличие от открытой, эта система даёт возможность сажать над ней растения, ставить садовые сооружения. Закрытый дренаж — как правило, глубинный. Кроме геотекстиля и дренирующих материалов, в нём используются: перфорированные трубы-дрены (в случае «мягкого» дренажа дрены не используются), а к ним — фитинги. Кроме этого, там участвуют:

  • колодцы-коллекторы или отдельно стоящие колодцы;

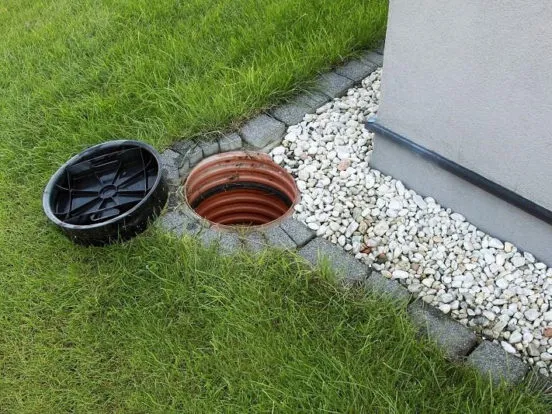

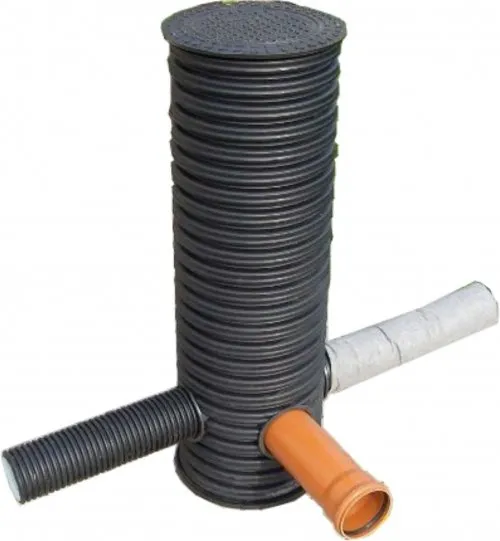

    Дренажный колодец

    Дренажный пластиковый колодец с двумя входами и одним выходом к водостоку

  • поглотительные/выгребные ямы или колодцы;

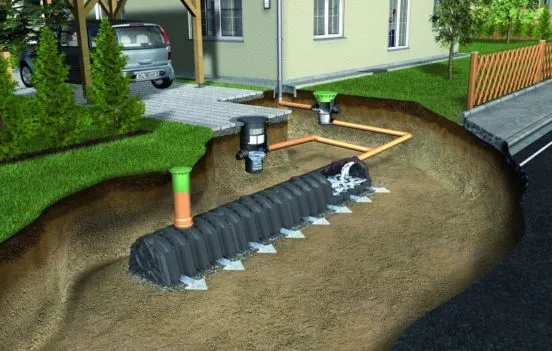

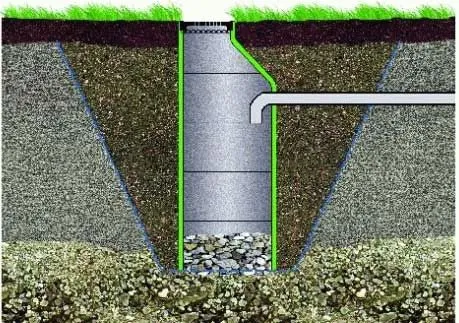

    Схема постройки поглощающего колодца

    Схема постройки поглощающего колодца: хорошо видны разные дренирующие материалы

  • искусственные или естественные водоёмы.

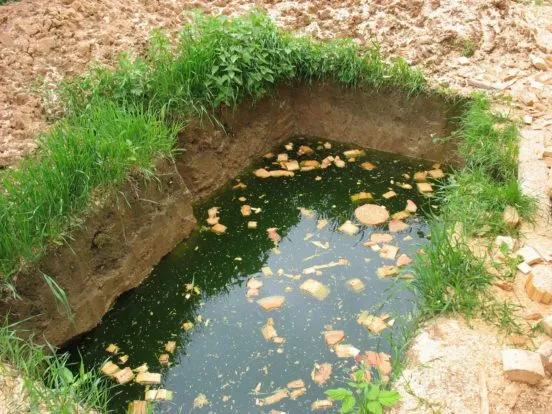

    Водоём на участке для дренажа

    Рукотворный водоём на участке, куда сбрасываются дренажные воды, которые потом идут на полив растений

Современные дренажные системы

Жизнь не стоит на месте, и появляются вещи, призванные облегчить создание дренажа. Например, геотекстиль разных комплектаций.

Использование геотекстиля

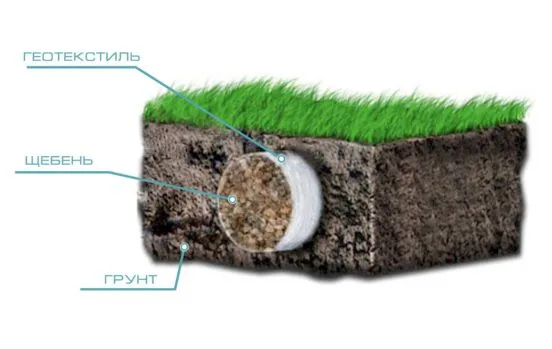

Любой геотекстиль позволит обойтись при монтаже глубинного и закрытого дренажа без труб-дрен. Такая конструкция называется «мягкий дренаж».

Дренаж без труб

Название «мягкий дренаж» означает, что не используется труба. Роются траншеи, на дно укладывается гидроизолирующий слой, затем — геотекстиль, на него засыпают щебень, который затем закрывается краями полотнища.

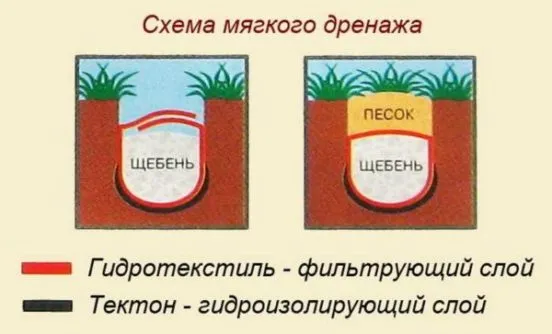

Схема открытого и закрытого мягкого дренажа

Схема мягкого дренажа с грунтом и растениями и без них

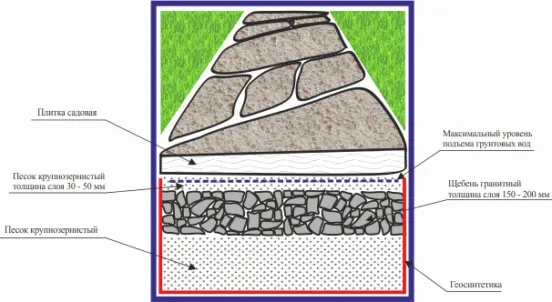

Такой дренаж делается обычно под мощёными дорожками и площадками (при использовании жёсткого дренажа нагрузка может повредить трубу).

Мягкий дренаж под дорожкой

Мягкий дренаж под дорожкой — отличное ландшафтное решение; решетки отсутствуют

Хотя поверх можно и насыпать почву, и посадить растения. Но и такой вид дренажа должен для вывода воды соединяться либо с коллекторами и колодцем, либо с водоёмом.

Мягкий дренаж с газоном

На мягкий дренаж отлично высаживается газонная трава

Можно обойтись и без дренирующего щебня.

Дренаж с геотекстилем без щебня

Для дренажа без щебня используют трёхслойный геотекстиль: трёхмерную сетку между слоями геоткани, условную замену дренирующим природным материалам — щебню и песку. Им просто оборачиваются дрены.

Дренажный геокомпозит — замена щебню

Дренажный геокомпозит — отличная замена щебню

Дренаж без щебня — Softrock

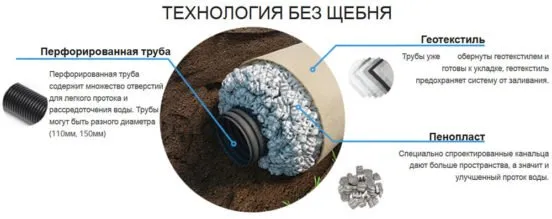

Это система, включающая гибкую гофрированную перфорированную трубу, обёрнутую в геоткань с гранулами синтетического фильтра пенополистирола в чехле, длина в блоке — 3 метра.

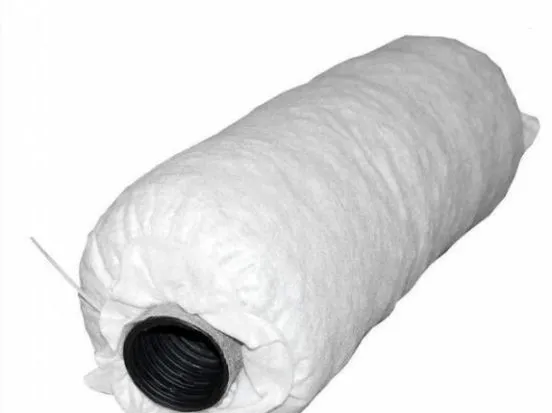

Труба в кожухе

Труба в кожухе из геоткани и дренажного пенополистирола — очень удобное решение для самостоятельного сооружения дренажной системы

Она лёгкая (примерно 15 килограмм), с ней может справиться и один человек. Разумеется, она дороже, чем обычная перфорированная труба. Но учитывая то, что трехметровый кусок экономит больше тонны щебня, это здравый выбор. В комплект входят муфты, заглушки и тройники.

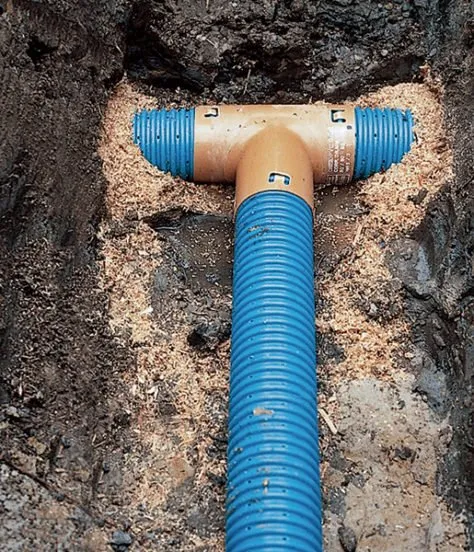

Фитинги для системы Softrock

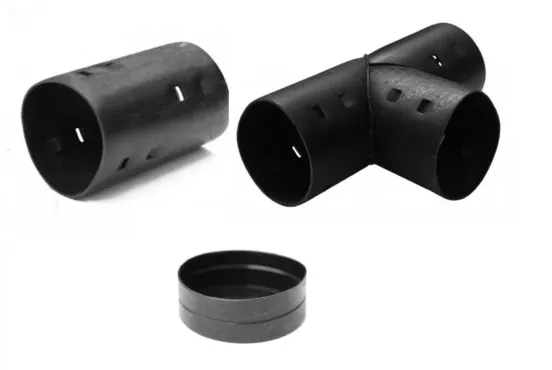

Фитинги в комплект к дренажной системе: муфта, заглушка, тройник

Она очень легко монтируется, как конструктор, укладывается в траншеи, засыпается грунтом — и ваш дренаж готов.

Монтаж системы Softrock — очень легкое дело

Способы укладки

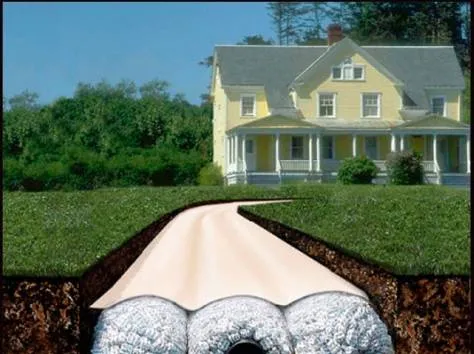

Способ укладки Softrock на рекламной картинке

Труба Softrock

Труба Softrock — такая смешная на вид система, а так хорошо работает

Иная классификация

Видов дренирования — множество, и в разных классификационных справочниках они даже часто по-разному называются. К закрытому дренажу относится глубинный дренаж. К открытому дренажу помимо канав относится поверхностный, он же — ливневый.

Глубинный дренаж

Это самый функциональный, долговечный и надёжный вид дренажа. Он подходит для всех видов заводнения: высокими почвенными водами, глинистым грунтом, отсутствием уклона, сложным дизайном участка, плотным озеленением, большим количеством построек и дорожек. Срок его службы — до пятидесяти лет, он не требует постоянного ухода. Под землю укладываются дрены с уклоном к коллекторам (или ямам, или водоёмам на участке или вне участка).

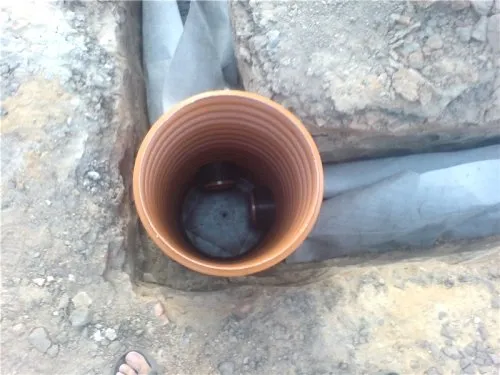

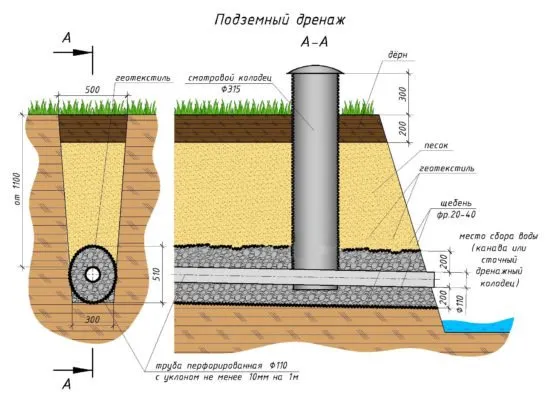

Дрены при глубинном дренаже

Дрены при глубинном дренаже укладываются ниже точки промерзания грунта

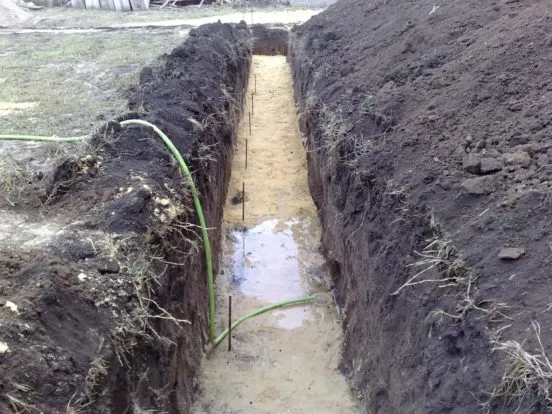

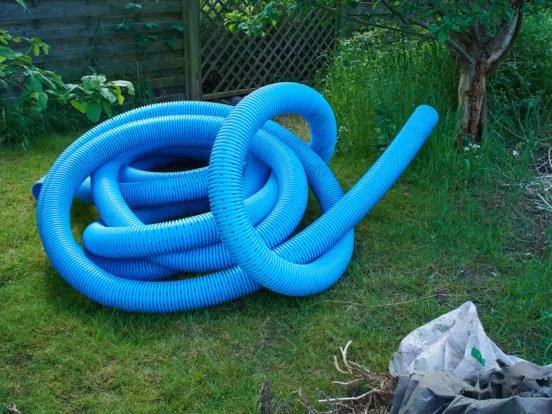

Траншеи для прокладывания дрен диаметром не меньше 11 сантиметров копаются глубже точки промерзания грунта, но не ниже метра глубиной.

Дренаж глубинный делится на три разновидности: вертикальный, с использованием глубоких трубчатых перфорированных колодцев, из которых насосом откачиваются грунтовые воды; горизонтальным, состоящим из сети дрен, и комбинированным. Третья разновидность встречается намного чаще.

Горизонтальный глубинный дренаж

Этот дренаж бывает с использованием труб, с использованием труб и колодцев и так называемый «мягкий», о котором сказано выше.

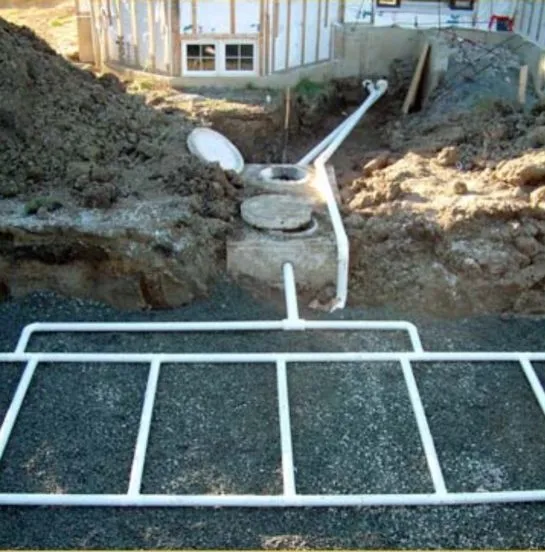

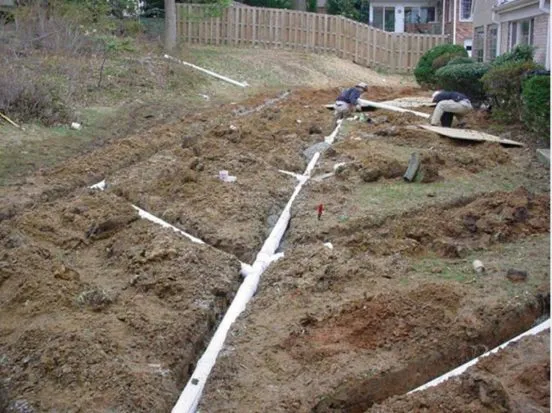

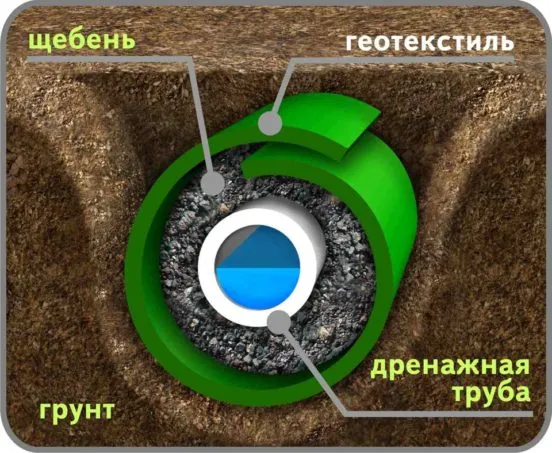

  1. При трубном горизонтальном глубинном дренаже сооружается сложная разветвлённая структура перфорированных труб-дрен. Дрены укладываются в траншеи, вырытые согласно заготовленной схеме и с запроектированным уклоном по определённым правилам: на дно траншеи насыпается песок на 10–15 сантиметров; укладывается геоткань; на подушку из дренирующего материала кладётся дрена; вместе с материалом дрена оборачивается геотканью; засыпается песком, затем — грунтом.

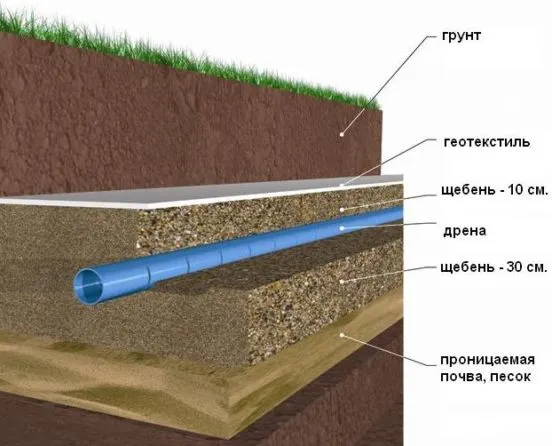

    Схема укладки глубинного дренажа

    Схема укладки глубинного дренажа показывает, что это совсем несложно

    При большом заводнении участка грунтовыми водами тоже, как и в открытом типе, практикуется древовидная укладка дрен.

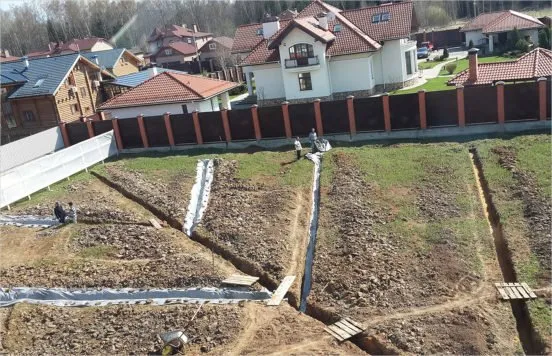

    Древовидная укладка дрен

    При большом заводнении участка грунтовыми водами тоже, как и в открытом типе, практикуется древовидная укладка дрен

  2. Кольцевой глубинный дренаж — промежуточный по сложности вид дренажа между пристенным дренажом и обычным глубинным на участке. Это глубинный дренаж с использованием дрен и колодцев, замкнутый в кольцо вокруг дома на расстоянии 2–8 метров от фундамента. Чаще всего его применяют для свайно-ростверковых и столбчатых фундаментов. Траншеи роются на полметра ниже фундамента. Система точно так же соединяется с поглотительной/выгребной ямой, водоёмом или водоотводом за пределы участка.

    Глубинный кольцевой дренаж

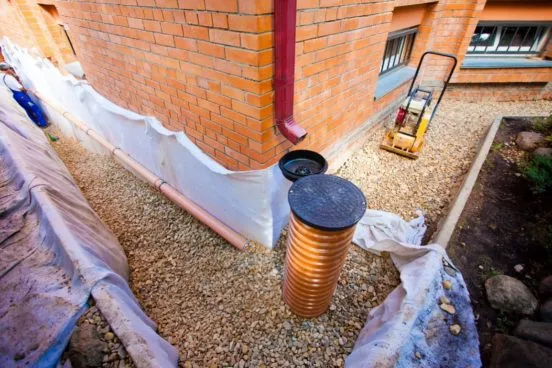

    При таком типе глубинного дренажа на поверхности видны лишь крышки колодцев

    Смотровые колодцы располагаются по углам дома.

    Смотровые колодцы

    Кольцевой дренаж проще по технологии, чем пристенный

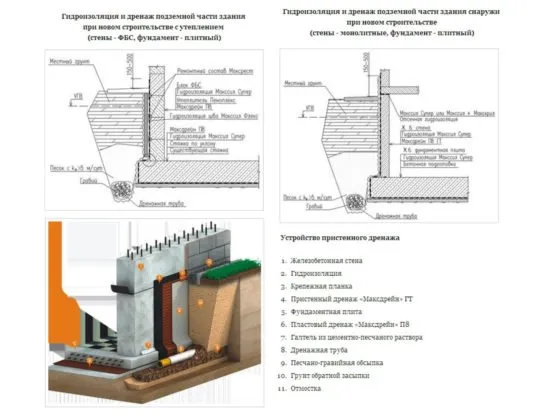

  3. Пристенный глубинный дренаж очень похож на кольцевой, но делается вплотную к фундаменту и применяется при ленточном фундаменте.

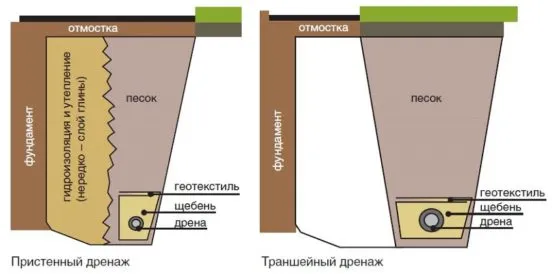

    Пристенный глубинный дренаж — схема

    Пристенный глубинный дренаж — гарантированное спасение от грунтовых вод

    Часто его применяют в комплекте с кольцевым дренажом.

    Пристенный и кольцевой дренажи

    Пристенный и кольцевой дренажи (схема) часто используются вместе

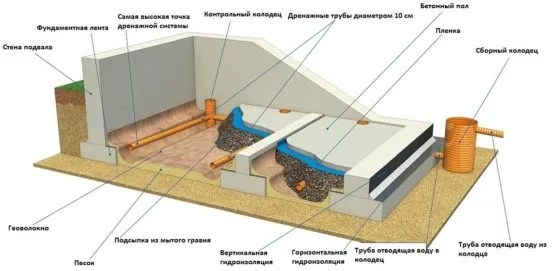

  4. Пластовый глубинный дренаж применяется тоже для убережения дома от воды при плитном фундаменте, но не только: при строительстве он отводит грунтовые воды от котлована. Соответственно, делается он до строительства дома. Котлован роется больше того, какой нужен для фундамента, формируется уклон от центра к краям, засыпается дренирующим материалом, выравнивается, на этой подушке делается фундамент.

    Пластовый дренаж

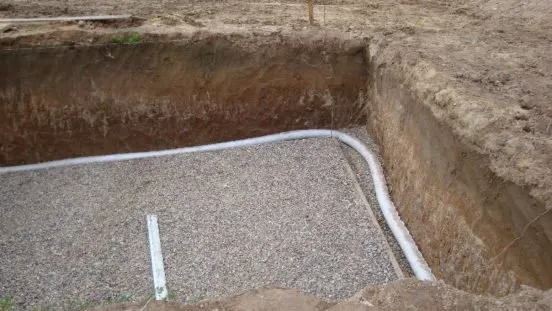

    Пластовый дренаж делается еще до фундамента и соединяется потом с пристенным или кольцевым дренажом

    Иногда в толще дренирующего материала дополнительно укладываются дрены. По краям должна быть пристенная или кольцевая дренажная система.

    Схема пластового дренажа

    В толщу пластового материала уложены дрены, соединенные с пристенным внутренним дренажом

  5. Можно вспомнить методы наших дедов и сэкономить на дренах и геотекстиле. Конечно, они гораздо более трудозатратны. Например, с помощью кусков старых керамических труб; жердей; имитации труб из трёх досок.

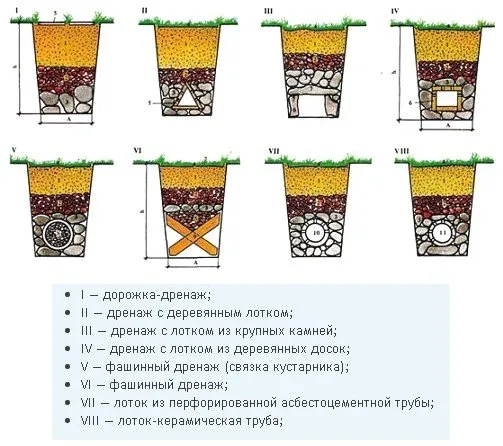

    Дедовские методы дренирования

    Дедовские методы дренирования всегда хороши, быстры и дёшевы

  6. Для фашинного дренажа роются траншеи, на песчаную подушку укладываются связки веток, которых всегда много на любом садовом участке, затем засыпаются щебнем и грунтом. Ветки, конечно, через 15–20 лет сгниют; но до этого дренаж будет вполне полноценно работать. Да и потом структура почвы в траншеях будет гораздо более рыхлой, и какое-то дренирование продолжит происходить.

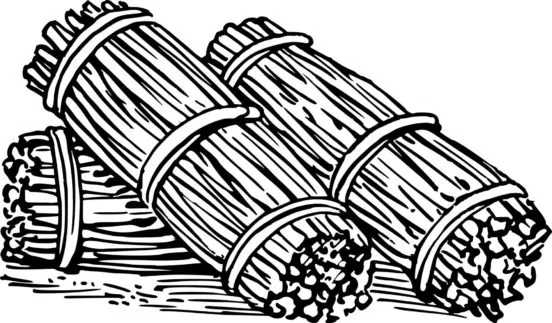

    Фашины (рисунок)

    Схематическое изображение фашин — пучки прутьев, связанные прутьями же

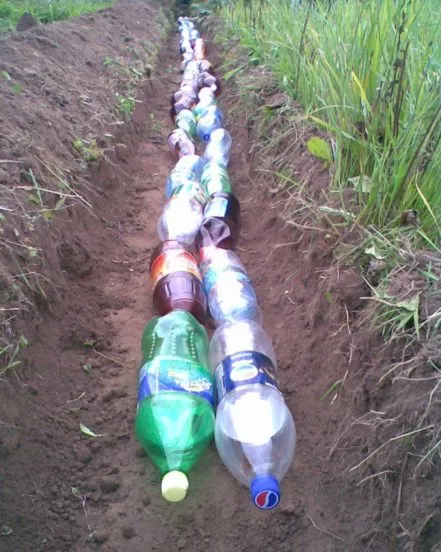

  7. Простой, быстрый и очень дешёвый способ — использовать пластиковые бутылки ёмкостью полтора литра двумя способами. Первый: у бутылок отрезается донышко, и они туго вставляются одна в другую горлышком без крышечек в одном направлении. Получаются полноценные не вполне герметичные, как и нужно для дренажа, трубы, которые укладываются в траншеи на дренирующий материал.

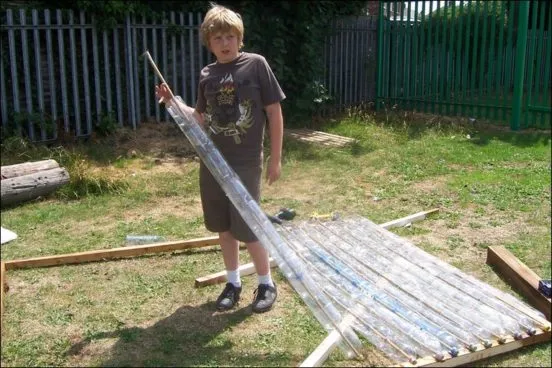

    Трубы из пластиковых бутылок

    Трубы из бутылок сделать достаточно просто, надо лишь иметь хороший острый нож для отрезания донышек

    Второй: закупоренные бутылки, уложенные двумя рядами в траншею, просто создают воздушную подушку.

    Дренаж из завинченных пластиковых бутылок

    Дренаж из завинченных пластиковых бутылок — отличный способ их утилизации и средство для создания дренажной воздушной подушки

Вертикальный глубинный дренаж

Это — редко применяемый способ: только в случаях, когда на участке нет уклона и нет удобных возможностей для сброса воды. В разных местах участка, обычно — возле построек, ставятся вертикальные колодцы и отстойники, с автоматическими насосами. Когда поплавок поднимается до определённого уровня, включается насос и вода откачивается.

Колодец вертикального дренажа

Колодец вертикального дренажа без автоматического насоса с непроницаемой крышкой

Дренажная скважина

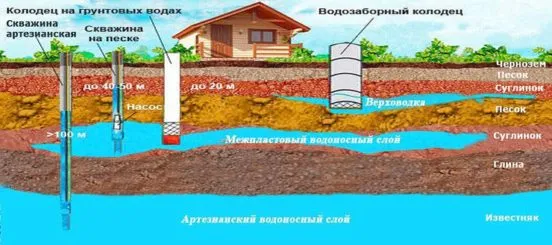

Разновидность вертикального дренажа — дренажная скважина. Они применяются для почв, хорошо пропускающих воду. Осадки просачиваются сквозь первый, проницаемый для воды, слой почвы и остаются «линзами» в грунте, потому что не могут пройти дальше через второй, водонепроницаемый слой. Чтобы убрать эти «линзы», нужно пробить второй, водоупорный, слой почвы, и вода уйдёт вглубь. Буром делается скважина глубиной от 4 до 10 метров в зависимости от грунта. На реечном каркасе делается «рукав» из геоткани соответствующей длины и вводится на всю глубину скважины, затем туда засыпается щебень или иной дренирующий материал, закрывается водонепроницаемой крышкой и засыпается землёй. Обычно делается несколько скважин.

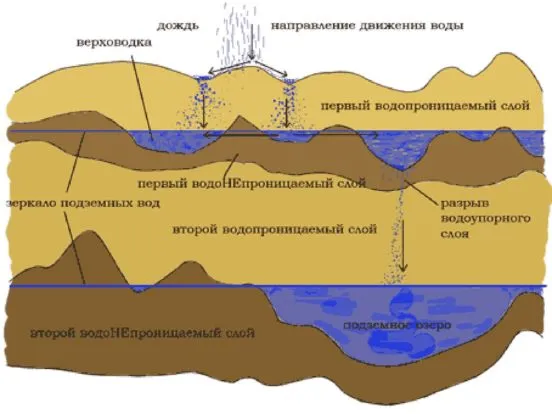

Схема проницаемой сверху почвы

Схема проницаемой сверху почвы, при которой образуются внутренние «линзы» воды

Чтобы убрать эти «линзы», нужно пробить второй, водоупорный, слой почвы, и вода уйдёт вглубь. Буром делается скважина глубиной от 4 до 10 метров в зависимости от грунта. На реечном каркасе делается «рукав» из геоткани соответствующей длины и вводится на всю глубину скважины, затем туда засыпается щебень или иной дренирующий материал, закрывается водонепроницаемой крышкой и засыпается землёй. Обычно делается несколько скважин.

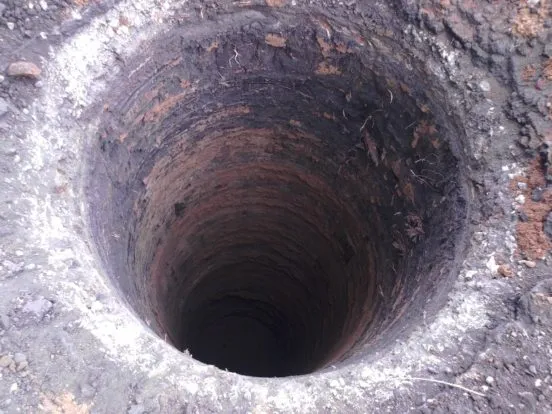

Дренажная скважина

Бурение дренажной скважины делается на такую глубину, чтобы пробить водонепроницаемый слой почвы

Отвод ливневых вод

По классификации её тоже относят к открытому дренажу (но она имеет существенное отличие — лотки., решётки и пескоуловители) и поверхностному дренажу. Она применяется для локального сбора и вывода воды, поступающей сверху: дождь, снег, мытьё машины, полив шлангом дорожек. Поэтому такой дренаж всегда делается в фундаментной отмостке, на дорожках и мощёных участках, в гаражах и вокруг гаражей, даже на газонах — и делится на два типа: точечный и линейный.

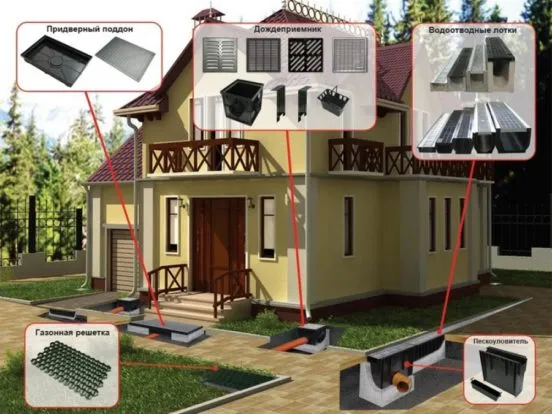

Поверхностный дренаж всех типов

Чаще всего необходим поверхностный дренаж обоих типов — точечный и линейный

Точечный поверхностный дренаж

Небольшие квадратные, прямоугольные или круглые водосборники (дождеприёмники) точечно устанавливаются в необходимых местах: под водосточными трубами, водопроводными кранами, на площадках, дорожках, возле гаражей и так далее. Как правило, они соединяются с ливневой канализацией. Решётки водосборников обычно делаются пластмассовыми, но там, где предполагается особенная нагрузка, применяются сталь, алюминий, чугун.

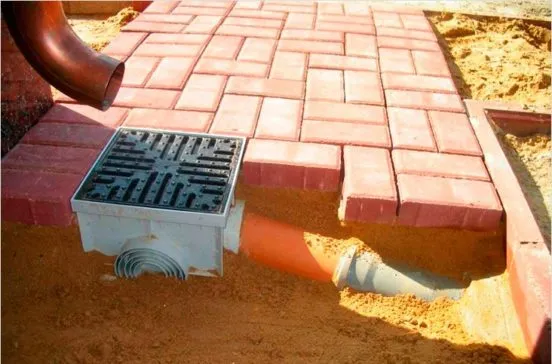

Точечный поверхностный дренаж

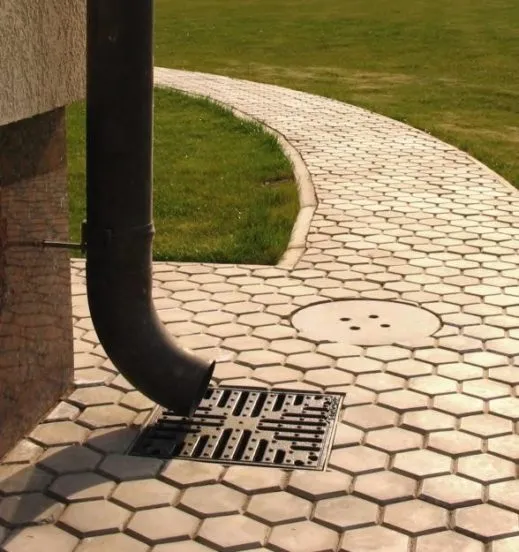

Точечный поверхностный дренаж с чугунной решёткой под водостоком — эффективная конструкция

Дождеприёмник имеет довольно простое устройство.

Устройство дождеприёмника

Устройство дождеприёмника для точечного дренажа: решётка, пескоуловитель, труба

Точечные и линейные дождеприёмники обязательно комплектуются пескоуловителем, чтобы не случилось засора труб: тогда эффективность дренажа упадёт до нуля. В точечном дождеприёмнике пескоуловитель ставится в сам корпус. Без них обойтись нельзя.

Точечный поверхностный дренаж устанавливается:

  • в отмостке вокруг дома;
  • перед входной дверью в дом;
  • на газонах.

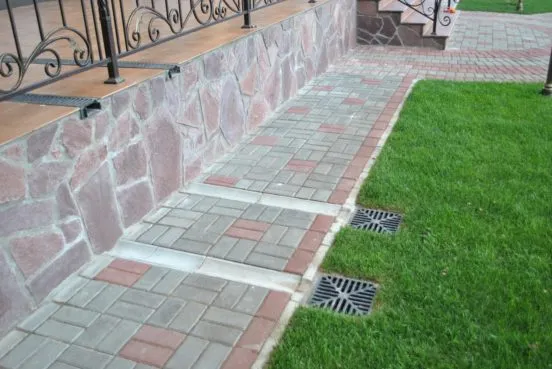

    Точечный дренаж

    Точечный дренаж бывает и на газонах, чтобы исключить заводнение газона

Дренаж поверхностный линейный

Он удаляет сразу с большой площади большое количество воды. Это лотки, установленные с соблюдением уклона, дополненные решётками и пескоуловителями. Пескоуловители в отличие от точечного дренажа ставятся не в сам лоток, а на границе его сопряжения с трубами, ведущими к водосборнику.

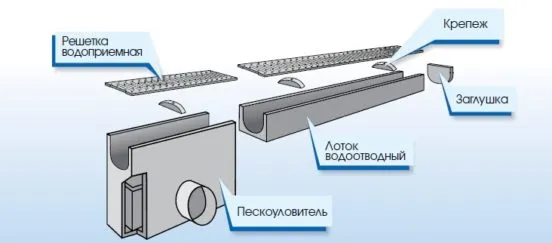

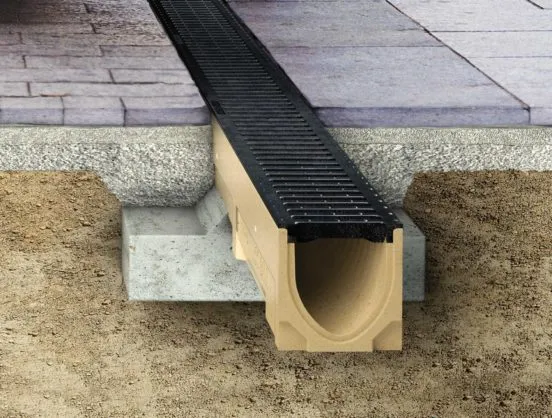

Элементы линейного дренажа

Элементы линейного дренажа: пескоуловитель, решетка, лоток, крепёж, заглушка

Линейный дренаж устанавливается:

  • на мощёных дорожках;

    Линейный дренаж на дорожке в разрезе

    Линейный дренаж на дорожке в разрезе — на схеме хорошо видна его конструкция

  • в отмостке вокруг дома;

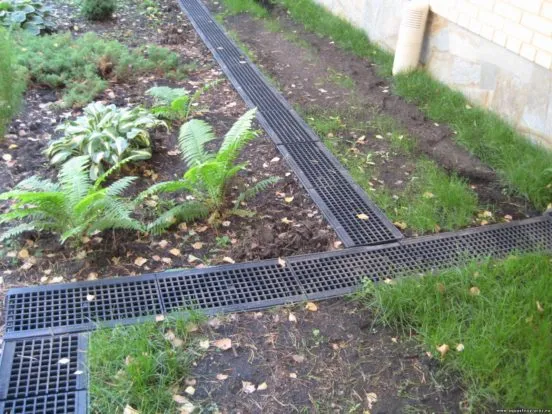

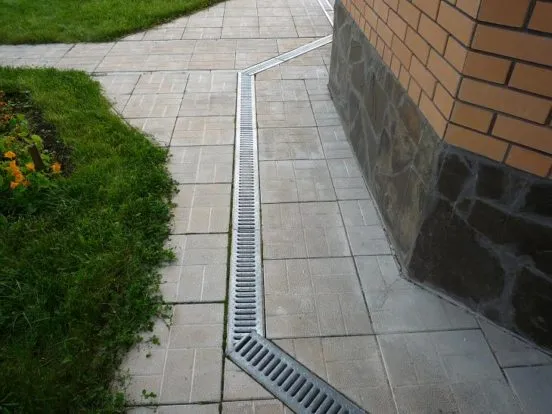

    Линейный дренаж в отмостке дома

    Линейный дренаж в отмостке дома убережёт фундамент от ливней

  • на газонах;
  • на огороде.

    Линейный дренаж в огороде

    Линейный дренаж бывает и на огороде, если там земля перенасыщена влагой

Детали системы для отвода ливневых вод

Это лотки, решётки и пескоуловители.

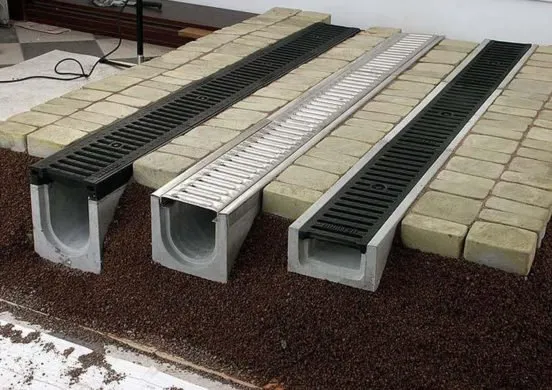

Лотки и решётки

Лотки могут быть разных размеров и производиться из полиэтилена, полипропилена, поливинилхлорида, бетона, полимербетона, композитных материалов. Решётки, как и для дренажа точечного, могут быть пластмассовыми, металлическими, чугунными.

Типы лотков и решёток

Тип лотков и решёток для поверхностного линейного дренажа выбирается в зависимости от количества поступающей влаги

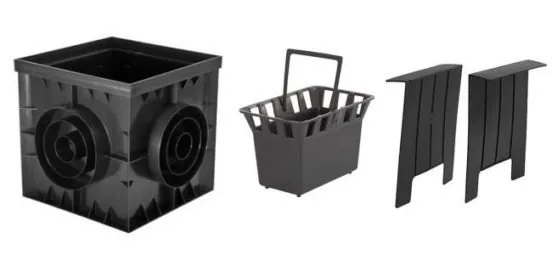

Пескоуловитель

Он имеет корпус из пластика, а иногда — бетонный или композитный. В него вставляется пластиковая корзинка, которая облегчает очистку. Вода приходит сверху, а уходит через боковой отвод, расположенный выше уровня дна корзинки. Песок и частички почвы оседают на дне, а в систему проходит чистая вода.

Разобранный пескоуловитель

Разобранный пескоуловитель с корзинкой для сбора песка и мусора; это — очень эргономичная конструкция

Они бывают разных размеров и обладают разными улавливающими способностями. Поэтому их число, конструкцию и качество нужно подбирать, опираясь на ваши обстоятельства: среднее количество осадков, характер грунта (глинистый, песчаный), рельефа. Обычно производитель описывает варианты применения пескоуловителя на упаковке.

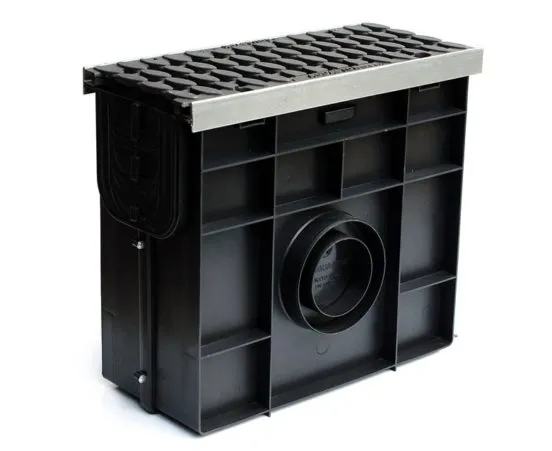

Пескоуловитель

Пескоуловитель пластиковый для линейной системы в сборе: хорошо видно, откуда выходит чистая вода

Дренажная система и ливневая канализация

Согласно всем руководствам нельзя объединять системы дренирования участка и дома и системы поверхностного точечного и линейного дренажа. Для последнего делается отдельная система, которая называется ливневая канализация. Трубы обеих систем часто идут параллельно в одном направлении, под одним углом, но ливневая канализация всегда располагается выше грунтовой.

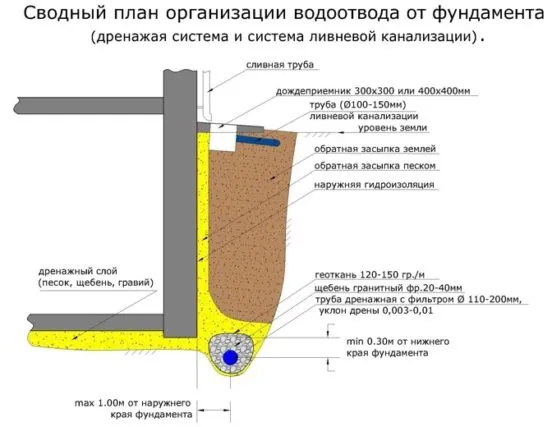

Две системы: ливневая и кольцевая

Ливневая канализация всегда располагается выше грунтовой, и они приходят к одному водоприёмнику

Монтаж дренажа — поэтапная технология

Сначала важно осознать, насколько обводнённый участок нам достался. В идеале даже проект дома должен разрабатываться вслед за получением геологического заключения о качествах участка. Причём кивнуть на соседа не выйдет: как правило, даже соседние наделы порой разительно отличаются друг от друга. Поэтому нужно получить довольно много документов.

  1. Топографический план с кадастровыми границами.

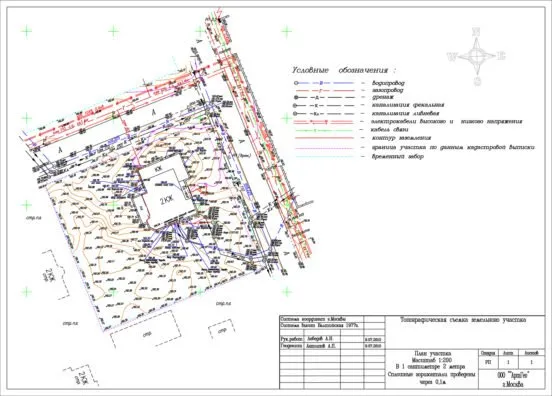

    Пример топосъемки

    Пример профессиональной топосъемки частного земельного участка: это слишком сложно для самостоятельного исполнения

  2. Описание грунта и глубина залегания разных его видов (данные из пробурённых скважин).
  3. Физические и химические его качества — глубина промерзания, лёгкость смачивания. Какие почва даст соединения с водой, и как они будут влиять на постройки и растения.
  4. Механические качества грунта: пучинистость, склонность к оползанию и просадке. Выдержит ли он фундамент.
  5. Глубина почвенных вод и сезонные изменения этой глубины.

    Схема грунтовых вод на участке

    Схема грунтовых вод на участке показывает, какой вид дренажа на этом участке нужнее

Если участок уже обжитой, то можно пообщаться с соседями, посмотреть на их постройки. Это — прекрасная информация.

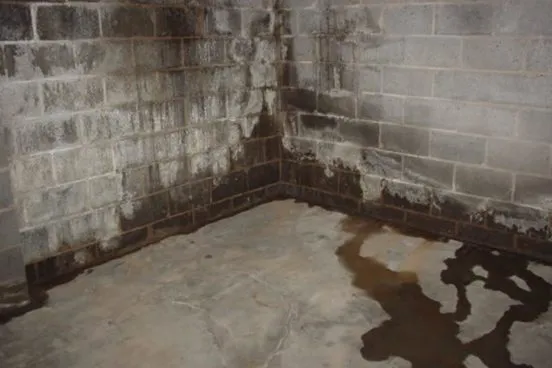

Сырой подвал с грибком

Сырой подвал у соседей покажет весь драматизм ситуации

Уровень колодцев и скважин тоже доложит об уровне почвенной воды. Кроме того, если на участке растут крапива, осока и тем более — камыш, это признак того, что влага подходит к поверхности до двух с половиной метров. Если же растёт полынь — значит, всё безопасно.

Конский щавель

Наличие конского щавеля тоже говорит о близости грунтовых вод

Скопление тумана по вечерам и яркая трава в летнюю сушь подтверждает близость влаги. Если после дождей долго не просыхают лужи — значит, земля глинистая, соответственно, дренаж тоже необходим.

Тогда становится ясно, нужно ли дренирование — и если да, то какого типа.

Всегда надо помнить: чем проще дренажная система, чем меньше в ней составных частей и чем дольше она может существовать без контроля и ремонта — тем она надёжней.

Схема будущего дренажа

Мы собрали информацию о составе грунта и почвенных водах, уклонах, рельефах и контурах нашего участка и можем прикинуть схему будущего дренажа. Но гораздо лучше отдать проектирование профессионалам. Тогда проект будет безупречен, и у вас на руках будет расчёт точного количества труб, фитингов, колодцев, щебня, геотекстиля. Это даст возможность определить общую длину дрен, глубину их укладки, глубину и количество колодцев.

Мы получим:

  1. План с размеченным рельефом.
  2. Чертёж околодомового дренирования — пристенного, глубинного, кольцевого. На нём будут размечены количество дрен, их сечение и место укладки, локация колодцев, глубина залегания, ширина и глубина траншей и все уклоны; количество геотекстиля, щебня и так далее.
  3. Аналогичный чертёж для дренажа на огороде и в саду — включая шаг между дренами в «ёлке».
  4. Аналогичный — для поверхностного дренирования, линейного и точечного: с расчётом размера лотков, решёток и дождеприёмников, размера и количества пескоуловителей, а также — дрен и колодцев.
  5. Расчёт деталей и материалов.
  6. Пошаговое описание работ и руководство.

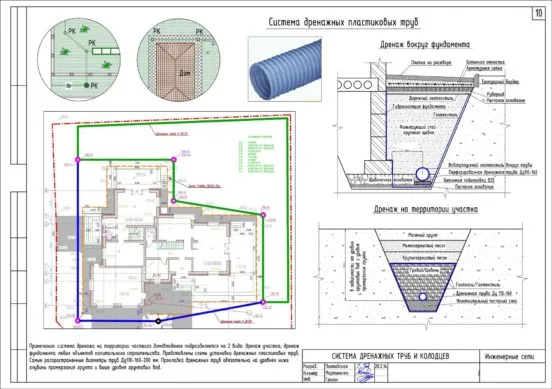

Професссиональный чертёж дренажа

Пример професссионального чертёжа необходимого дренажа с указанием материалов и видов дренирования

СНиП

Эта схема создана согласно жёсткой регламентации, она же — руководство и библия всех владельцев приусадебных участков — «Строительные нормы и правила», СНиП 2.06. 15–85 «Инженерная защита территории от затопления и подтопления». Прежде всего она гласит:

Создание дренажной системы участка необходимо для земель с высоким содержанием влаги и обильным выпадением дождей, приводящим к вымоканию.

Там есть точный свод того, чему мы должны следовать.

Правила устройства дренажа

  1. Основное правило: в создании любой системы осушения участка важно соблюдать уклон дрен в сторону водосборника или водоотвода. Если участок ровный, то уклон делается с помощью постепенного углубления траншей в сторону водосборника. Эмпирически выведен достаточный уклон, зафиксированный в СНиПе: для глин и суглинков — 2 сантиметра на 1 метр дрены, для песков — 3 сантиметра. При меньшем уклоне вода будет уходить, но медленней, а дрены будут заиливаться и засоряться. Кроме того, трудно точно соблюсти уклон в 1 сантиметр на метр. Поэтому гораздо проще сделать его в 5 сантиметров на метр. Это обеспечит прекрасную скорость прохождения воды и большую долговечность системы.

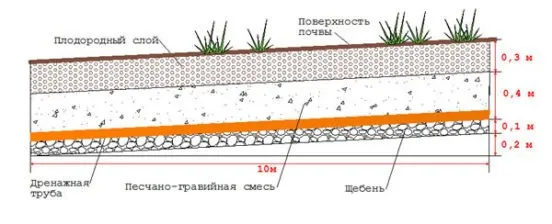

    Правильный уклон системы дрен

    Правильный уклон системы дрен обеспечит хорошее прохождение воды к водостоку

  2. Водосборник (или водоотвод) ставится в самом низком месте участка. Если участок ровный, то водосборник должен располагаться глубже всей системы. Но если участок плоский, но большой, то необходимый перепад получится настолько большим, что придётся сделать несколько водосборников.

    Древовидная схема прокладки

    Древовидная схема прокладки дренажа хороша, когда участок равномерно заводнён

  3. При укладке линейного дренажа «ёлкой» шаг между ветвями дрен тоже зафиксирован в таблицах СНиПа.

Таблица: расчёт шага между дренами «ёлки» согласно СНиП

Тип грунта Проницаемость К (м/c) Интервал подземного дренажа S (м, зависит от глубины траншеи)
D = 1 м D = 1,3 м D = 1,6 м
Глина 5 м 6 м 8 м
Ил 18 м 25 м 30 м
Песчаный ил 47 м 62 м 77 м
Заиленный песок 67 м 88 м 109 м

Согласно СНиП выбираются и элементы дренажной системы, в частности — трубы.

Трубы для системы осушения

  • перфорированные трубы — дрены пластиковые из полиэтилена, полипропилена, поливинилхлорида;

    Метражная пластиковая дрена

    Метражная пластиковая дрена — дешевое и удобное решение проблемы

  • они соединяются пластиковыми же муфтами и тройниками;

    Дрены итройник

    Дрены соединяются муфтами и тройниками в единую сеть

  • соединительные фитинги для них — муфты, тройники, заглушки, устройства для соединения с колодцами-коллекторами;

    Фитинги для дрен

    Фитинги для соединения дрен — муфти, заглушки, тройники

  • но всё ещё часто используются и асбоцементные и керамические трубы с отверстиями или даже без оных, соединяемые резиновыми муфтами и тройниками или просто укладываемые встык.

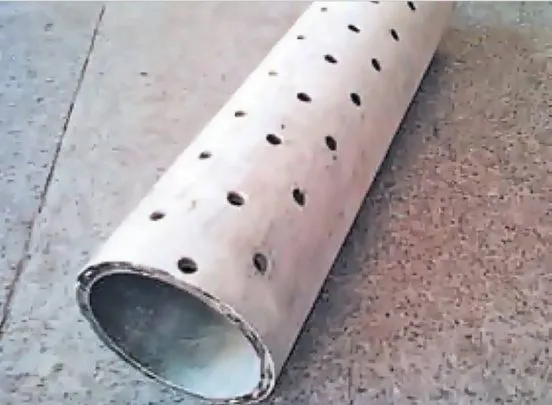

    Асбоцементная труба

    Асбоцементная перфорированная труба менее удобна, чем пластмассовая

Укладка

Рассмотрим пристенный глубинный дренаж. Это сложная и хлопотная конструкция, но она идеально защитит дом от любой влаги. Обычно его сооружают, если в доме есть подвальные и полуподвальные помещения, ещё при строительстве фундамента, вокруг основания дома, глубже фундамента на полметра.

Сводный план пристенного дренажа

Схема пристенного фундамента в разрезе хорошо демонстрирует все этапы его сооружения

По углам трубы подходят к смотровым колодцам.

Смотровой колодец на углу

Смотровые колодцы расположены по углам пристенной системы дренажа

Отводящий воду за пределы участка коллектор врыт в наиглубочайшем месте.

Коллектор и его место на участке

Схема расположения коллектора по отношению к трубам кольцевого и ливневого дренажа

  1. В вырытые глубокие траншеи насыпается песок, слоем толщиной в 15 сантиметров.

    Дренирующий песок в траншее

    Песчаная подушка под дрены толщиной 15–20 см обязательна

  2. Затем вкладывается и расправляется геотекстиль, затем — всыпается 10 сантиметров чистого щебня. На гравий в канавы кладутся трубы с отверстиями.

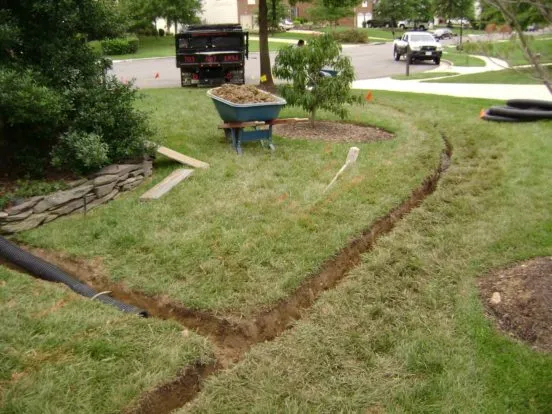

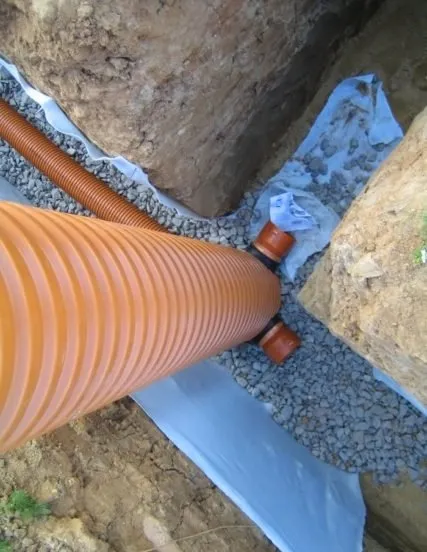

    Укладка труб под фундамент

    Укладка труб вокруг фундамента — дело несложное, если соблюдать все правила

  3. Трубы с помощью разнообразных фитингов — тройников, углов и так далее, монтируются между собой, колодцами и собирающим коллектором.

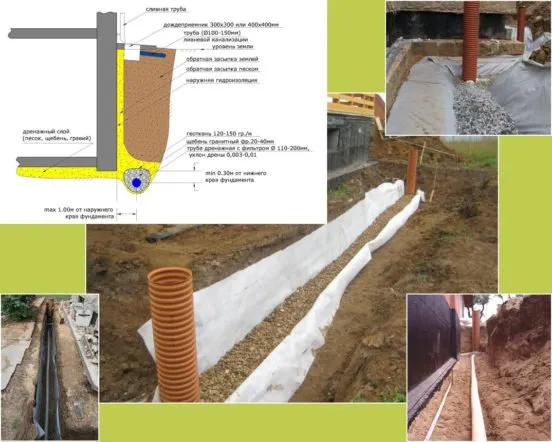

    Схема прокладки труб и монтажа

    Схема прокладки и монтажа пристенного дренажа поэтапно

  4. Затем они тщательно засыпаются промытым гравием (10 сантиметров), края геоткани высвобождаются, натягиваются, внахлёст обматываются вокруг дрен и фиксируются проволокой или скотчем. Слой песка или щебня послужит фильтром для задержки грязи. Сверху всю конструкцию засыпают рыхлым грунтом или мостят.

    Щебень поверх труб

    Засыпаем сначала трубы щебнем, затем делаем отмостку

  5. Когда почвенные воды поднимаются, они пропитывают почву вокруг дрен и просачиваются в дрены. Там скорость течения высока, и вода мгновенно уносится в колодец. Поэтому вода никогда не достигнет фундамента.

Чистка дренажа

Закрытый дренаж большого ухода не требует. Разве что профилактики насосов. Открытый же требует особого ухода.

  1. Канавы нужно постоянно чистить от засоров и ила, восстанавливать уклоны, засыпанные щебнем канавы требуют замены щебня раз в несколько лет из-за его заиливания. В канавах с удовольствием приживаются растения. При наличии открытого дренажа нужно искоренить на участке тополя, ивы, осоку.
  2. Поверхностный дренаж как линейный, так и точечный, требует регулярной чистки пескоулавливателей.

Видео: дренажная система грунтовых и водосточных вод в частном доме

Сделать дренаж на участке своими руками совсем не легко. Но если понимать его основные принципы и разбираться в его классификации, то вам это обязательно удастся при желании и старании.

  • Распечатать

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

(4 голоса, среднее: 3.3 из 5)

Для чего ставят дренаж в рану?


Установка дренажа в рану используется для удаления излишков жидкости, которая накапливается в тканях рядом с раной. Это позволяет снизить давление в тканях и ускорить процесс заживления. Дренаж может быть установлен как на поверхности кожи, так и в глубоких тканях, чтобы удалить жидкость из более глубоких слоев. Также дренаж может использоваться для предотвращения образования гнойной инфекции в ране и для улучшения кровоснабжения в тканях. Дренаж может быть временным или постоянным, и его выбор зависит от характеристик и местонахождения раны. Установку дренажа следует проводить только под наблюдением квалифицированного медицинского персонала.

Добавить комментарий
