Изготовление антенны из пивных банок для цифрового ТВ своими руками за 20 минут

Чтобы настроить прием хотя бы 20 каналов цифрового эфирного ТВ, вам потребуется не только телевизор (или подходящая приставка), но и антенна. В магазинах бытовой электроники предлагаются готовые варианты, но также возможно самостоятельно создать рабочую конструкцию из доступных материалов, включая алюминиевые банки, например, из-под пива.

• Что это и почему ловит DVB-T2
• Что нужно иметь
• Пошаговая инструкция
• Важные мелочи для устойчивого приема
• Изготовление мачты
• Установка и подключение
• Вместо заключения

Что это и почему ловит DVB-T2

Принцип работы телеантенны основан на том, что под действием радиоволны в проводнике за счет индукции возникает электрический ток. Он, в свою очередь, может быть уловлен специальными приборами и преобразован в изображение, звук или что-то еще.

Однако чтобы ток оказался достаточно мощным и мог повлиять на прибор-приемник, требуется усиление.

Оно обеспечивается двумя способами:

• усилением уже принятого сигнала;
• повышением чувствительности антенны за счет формы и направленности.

Поскольку для антенны нужны материалы, проводящие электричество, пивные банки или жестянки из-под продуктов оказываются подходящим сырьем.

Как показывает опыт, антенна из алюминиевых банок отлично работает при следующих условиях:

1. Дальность до вышки-ретранслятора – не более 15 км.
2. Точное соблюдение расстояния между элементами конструкции.
   Не исключено, что во время настройки придется его регулировать. Поэтому перед окончательной сборкой надо предусмотреть возможность передвижения банок друг между другом.
3. Корректное расположение.
   Антенна из пивных банок для цифрового ТВ получается более широкополосной, чем фабричная. Как следствие, неизбежен прием не только телесигнала, но и паразитных шумов. Для цифрового телевидения это не так важно, но антенну рекомендуется размещать подальше как от телевизора, так и от других источников помех.
4. Правильно подобранное количество банок.
   Самая простая телеантенна собирается из двух емкостей из-под напитков. Но это получится полуволновой вибратор на частоту 250–400 МГц, на которой цифровое ТВ не вещает. Принимать сигнал такая конструкция будет, но только в идеальных условиях и от близкой вышки. Для качественного приема на более дальних расстояниях нужна конструкция минимум из 4 банок.

Что нужно иметь

Для сборки самодельной телеантенны такой конструкции потребуется:

• жестяные банки (из-под пива или «Кока-колы») в количестве не менее 2 штук; лучше объемом 0,5 л, поскольку для 0,33 л придется делать дополнительные расчеты;
• коаксиальный антенный кабель;
• штекер для подключения антенного кабеля к телевизору;
• каркас, на котором будут монтироваться элементы; в самом простом случае – гладкая деревянная или пластиковая рейка; лучше — одежная вешалка;
• шурупы или саморезы с пресс-шайбами для крепления банок, телевизионного кабеля и проволоки;
• отвертка;
• нож для зачистки кабеля и банок;
• кусачки или пассатижи;
• изолента или скотч.

Крайне желательно использовать паяльник для надежного крепления и наждачную бумагу для удаления краски с тех частей емкостей, куда будет крепиться кабель.

Пошаговая инструкция

Самая примитивная по конструкции баночная антенна собирается следующим образом:

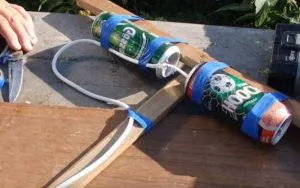

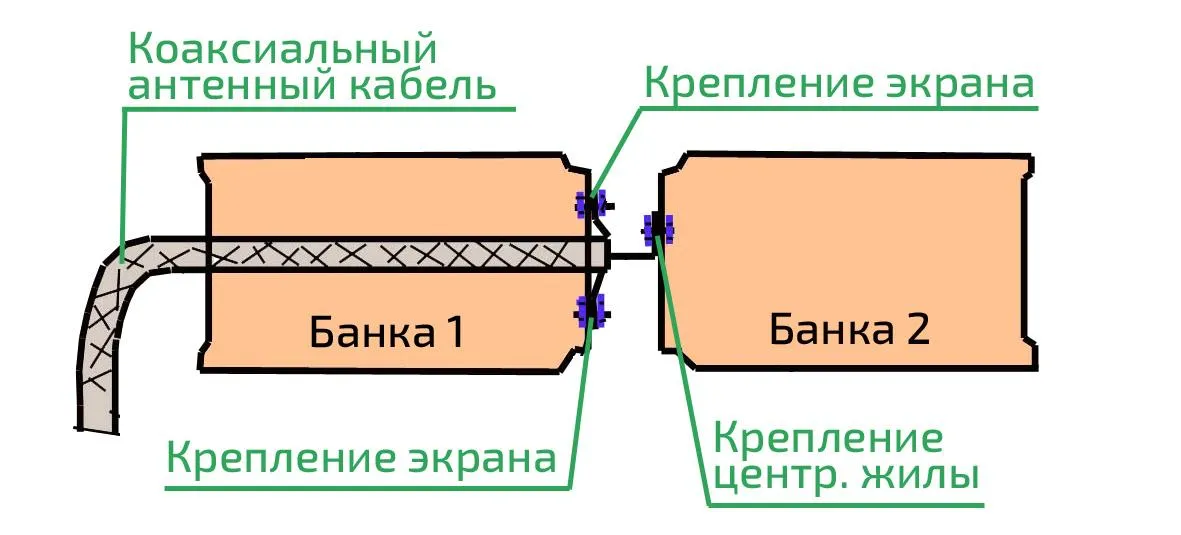

1. с помощью скотча прикрепите 1-ую банку к деревянной планке;
2. в донышке сделайте отверстие диаметром 7-10 мм и пропустите кабель насквозь через всю банку;
3. прикрутите оплетку через два шурупа;
4. прикрепите к планке 2-ю банку на расстоянии 75 мм от первой и зафиксируйте центральную жилу кабеля на саморез;
5. на свободный конец провода наденьте антенный штекер.

Вот пошаговая видеоинструкция:

Крепление кабеля можно производить и к баночным «язычкам», но лучше всего работает пайка — контакт получается надежным, потери сигнала исключаются.

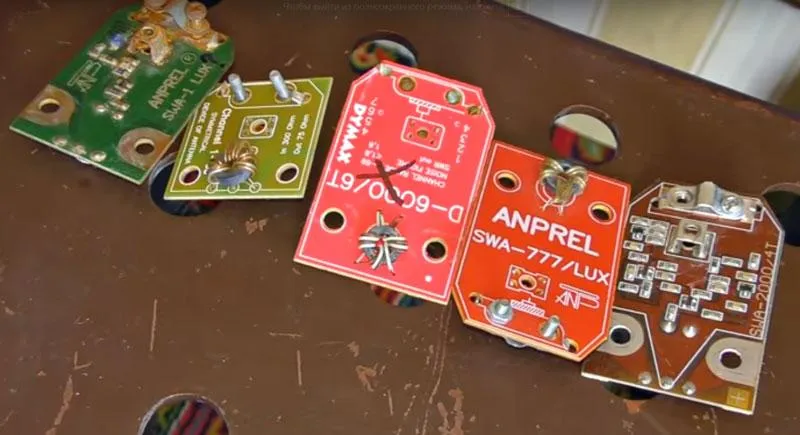

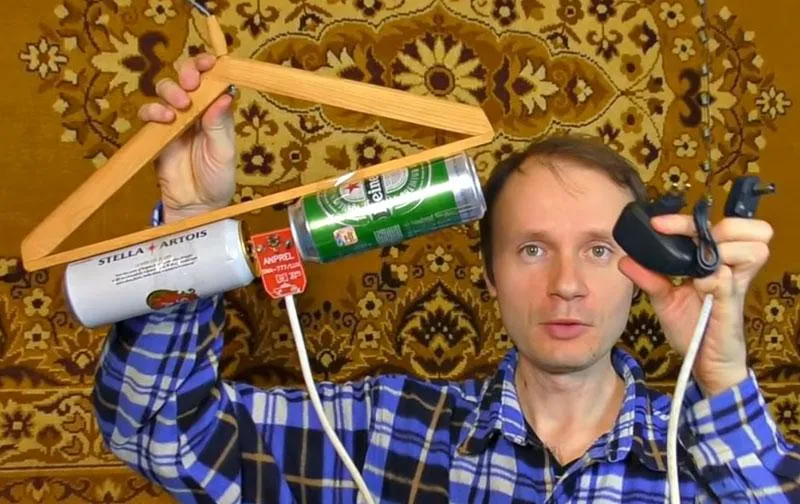

Такая конструкция будет работать в разы лучше, если поставить на нее антенный усилитель, который продается в любом радиомагазине. В комплекте идет блок питания.

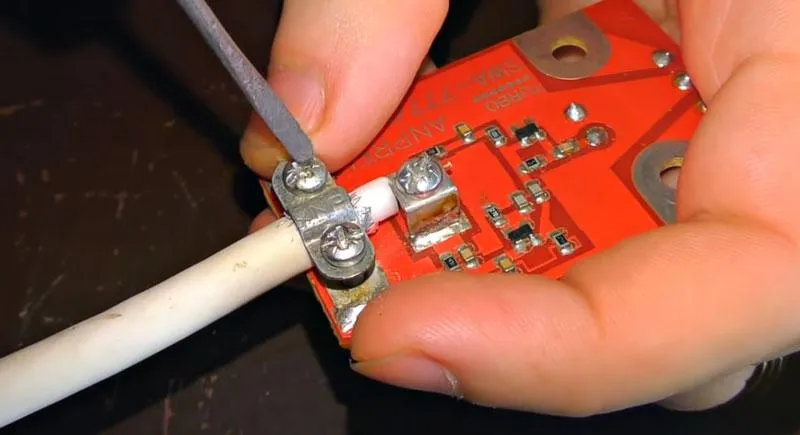

1. Первый конец кабеля подсоединяем к входным разъемам усилителя.

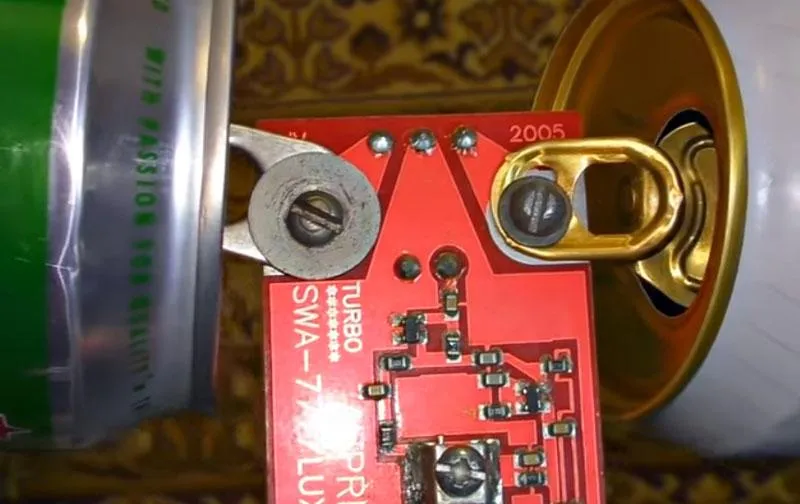

2. Прикручиваем плату к двум баночным ушкам на винты с гайками.

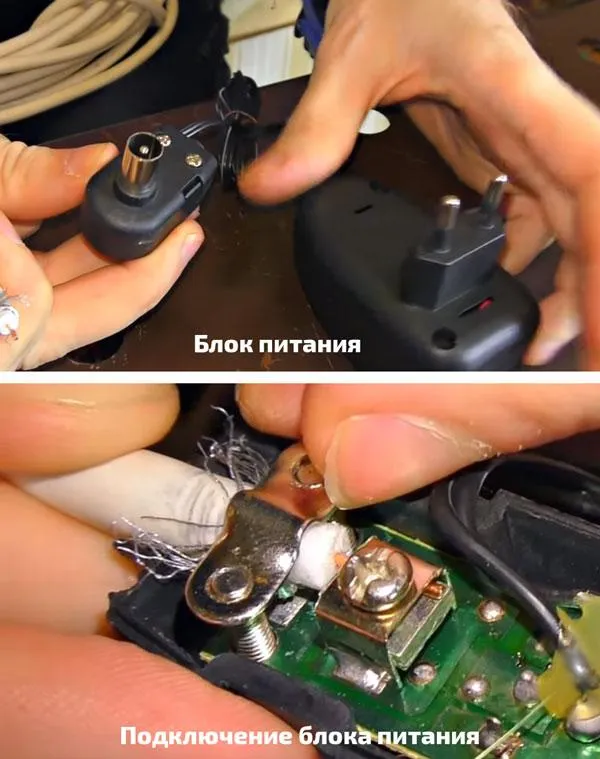

3. На второй конец кабеля устанавливаем блок питания.
4. Подключаем получившуюся антенну к телевизору.

Продвинутый вариант — это конструкция из 4, 6 и даже 8 банок. Чем больше — тем увереннее прием вдали от ретранслятора.

Важные мелочи для устойчивого приема

Чтобы получившаяся конструкция правильно принимала ТВ-сигнал, настройте ее по месту.

Для этого нужно:

• Перемещать антенну по комнате. Нужно найти место, где сигнал окажется мощнее.
• Поворачивать антенну в горизонтальной плоскости. Добейтесь наилучшего уровня сигнала по шкале тюнера.
• Осторожно менять расстояние между банками. Перемещать вдоль планки: изменение линейных размеров влияет на то, какая частота электромагнитной волны возбудит в ней наиболее сильный ток.
• Защитить антенну от влаги, если она предназначена для улицы. Можно надеть кожух из разрезанных продольно пластиковых бутылок подходящего размера, чтобы на банки и кабель не попадал дождь или снег. Герметизировать кожух не надо, иначе при перепадах температуры в нем будет конденсироваться влага. Достаточно, чтобы капли дождя и снежинки не попадали внутрь сверху и с боков.

Изготовление мачты

После того как антенна готова, ее необходимо установить. Для этого требуется мачта или другой поддерживающий каркас. Здесь могут использоваться следующие варианты:

1. Мачта из деревянной рейки длиной в 1,5–2 м, прибитая к стене.
   В этом случае надо только закрепить готовую антенну на верхнем конце так, чтобы крепеж (гвозди, шурупы, саморезы и пр.) не касались банок или оголенных частей кабеля.
2. Более сложная, но надежная — из металлической трубы.
   Дополните ее крепежными элементами: подпятником для основания (чтобы мачта не ржавела от влажного грунта), настенными крепежами и фиксатором для антенны на верхнем конце. Форма, размеры и конструкция зависят от фантазии и навыков мастера.
3. Имеет смысл сделать для мачты молниеотвод.
   Будет полезен в случаях, когда телеантенна оказывается самой высокой точкой в доме и его окрестностях.

Простор для творчества безграничный. Посмотрите, какие изыски предлагают радиолюбители:

Установка и подключение

Инструкция по установке антенны:

1. Закрепите конструкцию на верхнем конце мачты.
2. Поднимите ее и закрепите вертикально так, чтобы можно было вращать опору вокруг оси для ориентации антенны.
3. Зафиксируйте намертво так, чтобы ее не могло опрокинуть или искривить ветром.

Если используется мачта из деревянного бруса, прибитого к стене, следует предусмотреть возможность вращения антенны на ее верхушке. Затем, после окончательной наводки на ретранслятор, она закрепляется.

Для подключения антенны к телевизору или приставке-ресиверу необходимо правильно уложить антенный кабель.

При этом учтите:

1. С увеличением длинны кабеля растет и его сопротивление и, как следствие, потери при прохождении сигнала. Поэтому длина кабеля должна быть по возможности минимальной.
2. Надежно закрепите кабель на мачте, чтобы он не болтался и не подвергал риску проходящих мимо. Для крепления используйте любые подручные материалы: пластиковые вязки для растений, стальные хомутики, изоленту и пр.
3. Герметичность. Место подсоединения кабеля к элементам антенны должно быть надежно гидроизолировано.

После того как кабель проложен, штекер на его конце вставляют в гнездо телевизора или ресивера и проводят настройку на частоте, на которой вещает ближайшая вышка ЦЭТВ.

Рекомендуем прочитать подробную инструкцию по установке комнатной антенны. Все описанное действительно и для таких самодельных приемников.

Вместо заключения

Пивные банки – не идеальный материал для антенны, однако достаточно удобный. Если конструкция правильно собрана и обеспечен контакт между ее элементами и кабелем, такая модель может принимать сигнал не хуже фабричной.
