В целях сокращения расхода природных ресурсов люди все чаще прибегают к электронагревательному оборудованию, но при сохранении естественной органики приходится оплачивать огромные счета за электричество. Вместе с тем есть один эффективный способ сэкономить – изготовить электрический котел отопления своими руками.

Содержание:

Электрический котел отопления своими руками - инструкции!

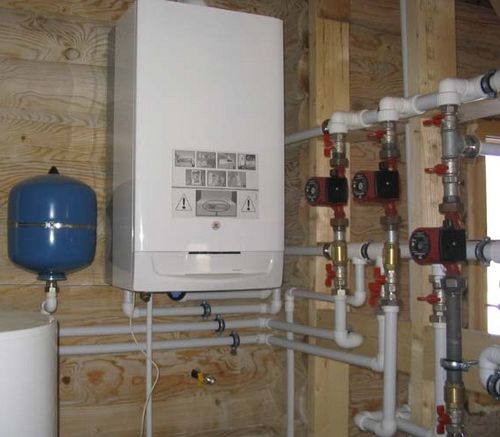

Электрические котлы

Электрический котел отопления своими руками - инструкции!

Электрический котел отопления своими руками

Среди многочисленных достоинств электрокотлов стоит выделить:

  • высокий КПД (свыше 97%);
  • малогабаритность;
  • бесшумность;
  • автоматическую регулировку температуры (в современных моделях).

    Электрический котел отопления своими руками - инструкции!

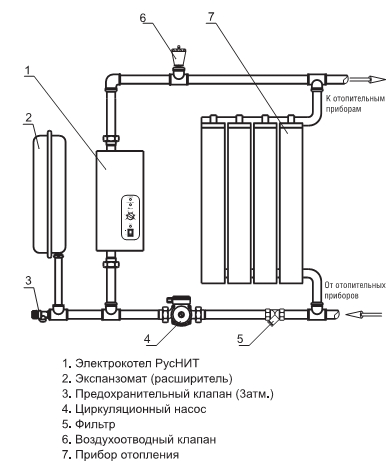

    Вариант подключения электрокотла

Ввиду повышенного энергопотребления (более 4 кВт) для таких котлов необходимо заранее оборудовать электрический ввод соответствующей мощности, иначе может произойти авария на линии. Для приборов мощностью не более 6 кВт требуется однофазное питание, а для котлов на 6 кВт и больше – трехфазное. Оборудование подключается к стандартной сети мощностью 220 В.

Важно! 1 кВт мощности электрокотла обычно хватает на 10 м² отапливаемого помещения. Следовательно, для среднестатистического загородного дома площадью 250 м² необходим котел на 25 кВт.

Электрический котел отопления своими руками - инструкции!

Электрические котлы отопления

Виды электрических котлов

По способу нагрева теплоносителя электрокотлы могут быть:

  • индукционными;
  • ТЭНовыми;
  • электродными.

Рассмотрим особенности и технологию изготовления каждого из типов.

ТЭНовый электрокотел

Классический вариант электронагревательного устройства, в котором теплоноситель нагревается при контакте с ТЭНом (греющим элементом в виде спирали). Жидкость, циркулируя по отопительной системе, отбирает у ТЭНа тепло и передает его радиаторам.

Электрический котел отопления своими руками - инструкции!

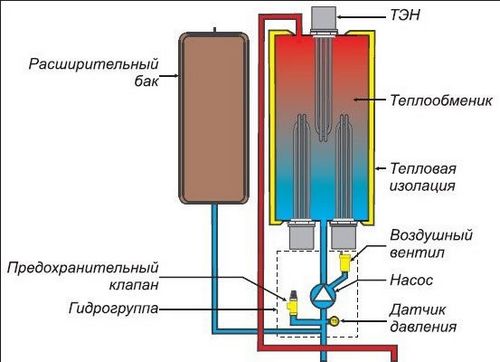

ТЭНовый электрокотел

Важно! При повышенной жесткости воды нагревательный элемент со временем покрывается налетом, ухудшающим теплообмен. Поэтому периодически ТЭН следует обрабатывать специальными средствами для удаления известковых отложений.

Если температура элемента превышает необходимую, то, скорее всего, протекает контур. Последствия подобной поломки могут быть самыми печальными, вплоть до пожара. Современные модели котлов на такой случай оборудуются защитой, которая выключает систему в случае протечки. Поэтому при покупке стоит обратить внимание на наличие такой защиты.

Электрический котел отопления своими руками - инструкции!

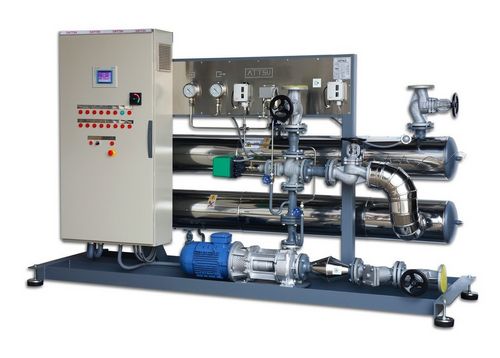

ТЭНовый электрокотел

Положительные качества ТЭНов

  1. Широкий ассортимент конфигураций.
  2. Устойчивость к механическим повреждениям и сильной вибрации.
  3. Оболочка нагревательного элемента не находится под напряжением.
  4. Система исправно функционирует даже при слабом контакте с теплоносителем.

Изготовление ТЭНового котла

В целях экономии средств и свободного пространства можно изготовить самодельный электрокотел подобного типа. Для этого потребуются:

  • болгарка;
  • сварочный аппарат;
  • шлифовальное устройство;
  • мультиметр;
  • терморегулятор;
  • лист стали;
  • переходники для подключения к магистрали;
  • труба ø12 см, несколько труб меньшего диаметра;
  • электрические ТЭНы, 2 шт.

Позаботившись обо всем необходимом, можно приступать к работе.

Этап 1. Вначале готовятся металлические патрубки для котла, три штуки ø1,25 см и две ø3 см. Они вырезаются из приготовленных ранее труб.

Этап 2. Затем берется большая труба длиной примерно в 65 см (это и будет нагревательный бак). В заранее обозначенных местах сваркой прожигаются отверстия для патрубков – для подачи, «обратки», нагревателей, расширительного бака и слива.

Края отверстий шлифуются болгаркой от наплывов.

Этап 3. Патрубки привариваются к соответствующим отверстиям.

Этап 4. Из листовой стали вырезается круг необходимого диаметра и приваривается к нижней части нагревательного бака. Выступающие края обрезаются, места соединений шлифуются.

Этап 5. К верхней части конструкции приваривается длинный патрубок ø1,25 см – к нему будет прикручен второй электрический ТЭН.

Этап 6. В днище конструкции проделывается пара отверстий для установки электротэна мощностью 1,5 кВт. ТЭН фиксируется, после чего котел прикручивается к системе отопления (посредством патрубков) и подключаются провода.

Этап 6. Далее к верхнему патрубку прикручивается другой нагревательный элемент меньшей мощности (хватит и 0,9 кВт), оборудованный терморегулятором.

Этап 7. Все подключается и система заливается водой. Через несколько часов работы можно проверять систему мультиметром. Если все было сделано правильно, то прибор покажет минимум 70ᵒС – этой температуры вполне достаточно.

Остается лишь отшлифовать и покрасить котел.

Видео – ТЭНовый котел своими руками

Индукционный электрокотел

Появившись относительно недавно, котлы подобного типа уже успели завоевать огромную популярность. Принцип их работы достаточно прост: функционирующее устройство образует электромагнитные волны, которые взаимодействуют только с металлом. На другие материалы они никак не влияют, следовательно, даже при непосредственном контакте с котлом обжечься невозможно.

Индукционный котел состоит из двух основных элементов:

Электрический котел отопления своими руками - инструкции!

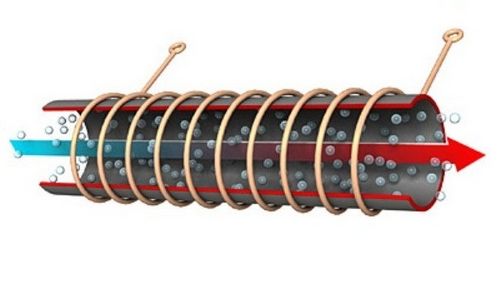

Излучатель

  • излучателя;
  • трубопровода с циркулирующей жидкостью, который принимает излучение.

Трубопровод (другое название – приемник) имеет достаточно большие габариты, следовательно, если на его внутренних стенах и образуется налет, на эффективности работы это скажется еще не скоро.

Электрический котел отопления своими руками - инструкции!

Трубопровод (другое название – приемник)

Достоинства индукционных котлов

Среди положительных качеств данного прибора стоит выделить:

  • надежность;
  • безопасность;
  • возможность эксплуатации теплоносителя любого типа;
  • защиту от налета;
  • постоянно высокий КПД;
  • быстрый выход на рабочий режим;
  • отсутствие разъемных соединений.

Изготовление индукционного котла

Электрический котел отопления своими руками - инструкции!

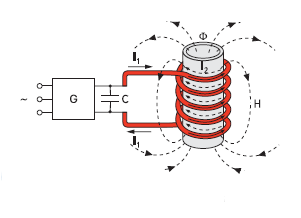

Индукционные котлы отопления

Конструкция этих котлов так же, как и ТЭНовых, достаточно простая, поэтому при желании можно заняться самостоятельным изготовлением. Нужно лишь подготовить:

  • сварочный инвертор;
  • кусачки;
  • болгарку;
  • стальную проволоку;
  • катанку из нержавеющей стали;
  • пластиковую трубу с толстыми стенками;
  • переходники;
  • металлическую сетку;
  • медный эмалированный провод.

Важно! В качестве источника энергии рекомендуется использовать сварочный инвертор на 15 А (можно и больше).

Этап 1. Материалом, который будет облучаться электромагнитными волнами, станут небольшие отрезки катанки или стальной проволоки ø7 мм. Максимальная длина отрезков – 5 см.

Этап 2. Нужно изготовить корпус. Он будет одновременно:

  • основанием для создания индукционной катушки;
  • частью отопительной магистрали.

Для изготовления корпуса используется пластиковая труба с внутренним диаметром чуть меньше 5 см.

Этап 3. Для подключения котла к водопроводу используются переходники. Посредством этих переходников охлажденный теплоноситель будет поступать в котел, а нагретый – уходить обратно в трубопровод. На этом этапе первый переходник крепится к основанию.

Этап 4. На дне конструкции укладывается железная сетка. Она будет предотвращать попадание отрезков проволоки в магистраль.

Этап 5. После этого засыпается сама проволока. Ее должно быть ровно столько, чтобы полностью заполнить все свободное пространство емкости. Верхняя часть корпуса закрывается вторым переходником.

Этап 6. После создания можно приступать к главному – индукционной катушке. Берется медная эмалированная проволока и наматывается вокруг корпуса в девяносто витков. Они должны размещаться примерно по центру конструкции.

Этап 7. Затем электрический котел отопления следует подключить к отопительной системе. Для этого из трубопровода вырезается небольшой участок, а вместо него крепится конструкция.

Этап 8. Катушка подключается к инвертору, система заполняется водой.

Важно! Включение инвертора допустимо лишь после заполнения магистрали, в противном случае пластиковый корпус расплавится.

Видео – Изготовление индукционного электрокотла

Электродный котел

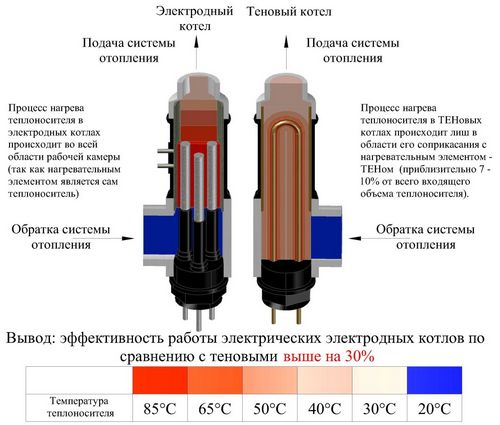

Данный агрегат отличается тем, что контактирует непосредственно с жидкостью-теплоносителем. Суть в следующем: котел оборудуется специальным преобразователем, влияющим на ионы в жидкости. После запуска ионы двигаются хаотично, соприкасаются с другими частицами и, как следствие, выделяют тепловую энергию.

Электрический котел отопления своими руками - инструкции!

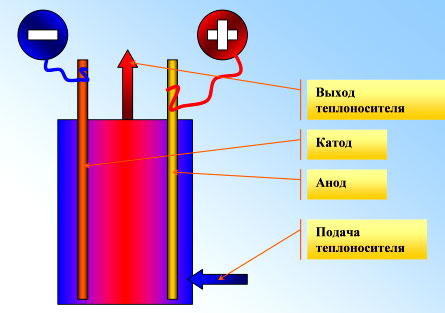

Электродный котел

Главное преимущество электродных моделей – абсолютная невосприимчивость к повреждению контура. Если ионная камера останется без теплоносителя, то она попросту выключится. Все это обеспечивает повышенную безопасность при эксплуатации и практически полное отсутствие налета.

Важно! Ввиду сложности в выполнении сделать подобный котел в домашних условиях, к тому же без навыков работы с электротехникой, невозможно.

Как подключить электрокотел

Электрический котел отопления своими руками - инструкции!

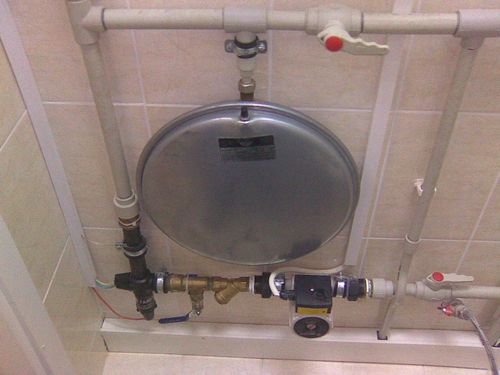

Электродный котел

Сразу заметим, что подключение лучше доверить специалистам. Но если получилось соорудить самодельный котел, то с этим проблем возникнуть не должно.

Этап 1. Вначале нужно получить соответствующее разрешение от энергоснабжающей организации. Это необходимо для того, чтобы выяснить, достаточно ли будет новому котлу производимой электроэнергии без ущемления других пользователей.

Этап 2. Далее определяется место установки. Здесь все просто: если планируется естественная циркуляция жидкости, то прибор устанавливается в самой низкой точке системы, если с принудительной, то в любом удобном месте.

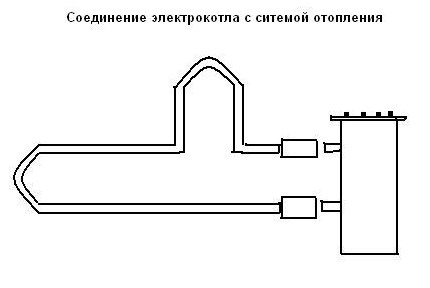

Этап 3. Электрокотел врезается в разрыв трубопровода (в месте соединения контуров).

Этап 4. Затем нужно подвести проводку. Для котла должна выделяться отдельная линия. Кабель, используемый для подключения, должен подходить для мощности контура, т. к. при малейшем сопротивлении упадет КПД, да и сама система может выйти из строя.

Этап 5. Остается лишь заземление. Для его создания отопительная система подключается к одному из заземленных металлических элементов дома (например, к арматуре).

Электрический котел отопления своими руками - инструкции!

Электродный котел Галан Очаг 3

Как видим, сделать электрокотел можно и в домашних условиях. Для этого нужно придерживаться инструкции, подготовить все необходимое оборудование и обладать минимальными навыками работы с техникой.
