Как работает холодильник: устройство и принцип работы основных типов холодильников

Имея ясное понимание устройства и процессов, происходящих внутри холодильного агрегата, можно удлинить срок его эксплуатации и обеспечить его безопасность в повседневной жизни. Понять принцип работы холодильника легко. Во всех моделях, он заключается в создании холодной среды, за счет поглощения тепла внутри объекта и его дальнейшего переноса вне прибора.

Содержание:

• Принцип работы основных типов агрегатов
  • На чем основана работа абсорбционных изделий
  • Принцип действия термоэлектрических холодильников
  • Как работает оборудование на вихревых охладителях
• Подробный обзор компрессорных приборов
  • Особенности устройства агрегата
  • Основные элементы конструкции
  • Последовательность рабочего цикла
• Как управлять холодильным прибором
• Рекомендации по эксплуатации и уходу
• Видео об устройстве различных холодильников

Принцип работы основных типов агрегатов

Холодильное оборудование используется во многих сферах деятельности. Без него не обойтись в быту и невозможно представить полноценную работу производственных цехов на предприятиях, торговых площадок, заведений общественного питания. В зависимости от целевого предназначения и области применения различают несколько основных типов приборов.

На чем основана работа абсорбционных изделий

В системе установок абсорбционного типа циркулируют два вещества – хладагент и абсорбент. Функции хладагента обычно выполняет аммиак, реже – ацетилен, метанол, фреон, раствор бромистого лития.

Абсорбент представляет собой жидкость, которая обладает достаточной поглотительной способностью. Это может быть серная кислота, вода и др.

Вся работа оборудования построена на принципе абсорбции, подразумевающем поглощение одного вещества другим. Конструкция состоит из нескольких ведущих узлов – испарителя, абсорбера, конденсатора, регулирующих вентилей, генератора, насоса

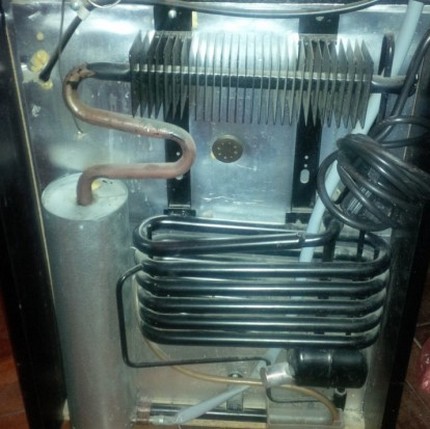

Элементы системы соединены трубками, с помощью которых образуется единый замкнутый контур. Охлаждение камер происходит за счет тепловой энергии.

Процесс осуществляется следующим образом:

• холодильный агент, растворенный в жидкости, проникает в испаритель;
• из концентрированного раствора выделяются кипящие при 33 градусах пары аммиака, охлаждающие объект;
• вещество переходит в абсорбер, где снова поглощается абсорбентом;
• насос перекачивает раствор в генератор, обогреваемый определенным источником тепла;
• вещество закипает и выделяемые аммиачные пары уходят в конденсатор;
• хладагент остывает и преобразовывается в жидкость;
• рабочее тело проходит сквозь регулирующий вентиль, сжимается и отправляется в испаритель.

В результате аммиак, циркулирующий в замкнутом контуре, забирает тепло из охлаждаемой камеры, поступая в испаритель. И отдает его во внешнюю среду, находясь в конденсаторе. Циклы воспроизводятся безостановочно.

Так как агрегат нельзя выключить, он не очень-то экономен и отличается повышенным расходом энергии. Если такое оборудование выходит из строя, отремонтировать его, скорее всего, не получится.

Зависимость абсорбционных приборов от перепадов напряжения, тока и других параметров электросети минимальна. Компактные размеры позволяют с легкостью устанавливать их на любом удобном участке

В конструкции приспособлений нет громоздких движущихся и трущихся элементов, поэтому у них низкий уровень шума. Устройства актуальны для зданий, электрическая сеть которых подвергается постоянным пиковым нагрузкам, и мест, где отсутствует постоянное электроснабжение.

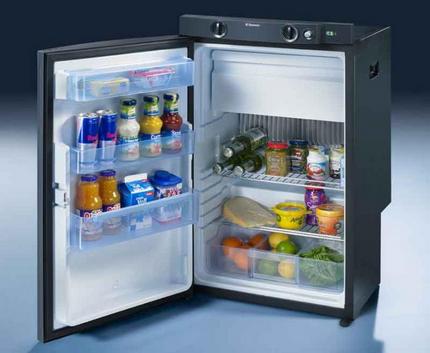

Принцип абсорбции реализуется в промышленных холодильных установках, небольших холодильниках для автомобилей и офисных помещений. Иногда он встречается в отдельных бытовых моделях, функционирующих на природном газу.

Принцип действия термоэлектрических холодильников

Снижение температуры в камере термоэлектрического аппарата достигается с помощью специальной системы, которая выкачивает тепло согласно эффекту Пельтье. Он подразумевает поглощение теплоты в области соединения двух разных проводников в момент прохождения через нее электротока.

Конструкция холодильников состоит из термоэлектрических элементов в форме куба, изготовленных из металлов. Они объединяются одной электрической схемой. Вместе с передвижением тока из одного элемента в другой перемещается и тепло.

Алюминиевая пластина поглощает его из внутреннего отсека, а затем передает кубическим рабочим деталям, которые, в свою очередь, выполняют перенаправление к стабилизатору.

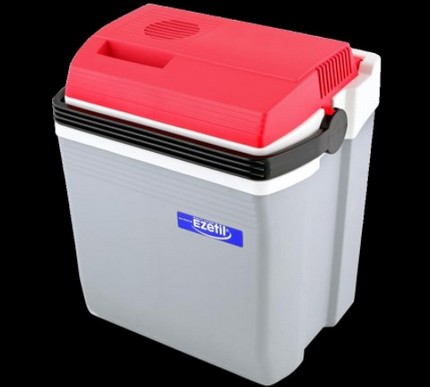

Там, благодаря вентилятору, оно выбрасывается наружу. По такому принципу работают переносные сумки-холодильники.

В большинстве моделей термоэлектрических холодильных приборов при переключении полярности питания можно получать не только холод, но и тепло – до 60 градусов Цельсия. Эта функция применяется для подогрева продуктов

Оборудование используется в отрасли кемпинга, в легковых автомобилях и моторных лодках, часто ставится на дачах и в других местах, где можно обеспечить устройство электропитанием с напряжением в сети 12 В.

В термоэлектрических изделиях предусмотрен специальный аварийный механизм, который отключает их в случае перегрева рабочих деталей или отказа системы вентиляции.

К преимуществам подобного метода работы относятся высокая надежность и довольно низкий уровень шума при эксплуатации приборов. В числе недостатков – дороговизна, чувствительность к внешним температурам.

Как работает оборудование на вихревых охладителях

В приборах этой категории присутствует компрессор. Он сжимает воздух, который в дальнейшем расширяется в установленных блоках вихревых охладителей. Объект охлаждается вследствие резкого расширения сжатого воздуха.

Вихревые приспособления долговечные и безопасные: они не нуждаются в электричестве, не имеют движущихся элементов, не содержат опасных химических составов во внутренней системе конструкции

Широкого распространения метод вихревых охладителей не получил. Это объясняется большим расходом воздуха, очень шумной работой и относительно низкой холодопроизводительностью. Иногда устройства применяют на промышленных предприятиях.

Подробный обзор компрессорных приборов

Компрессорные холодильники – наиболее распространенный тип оборудования в быту. Они есть почти в каждом доме — потребляют не слишком много энергоресурсов и безопасны в эксплуатации. Самые удачные модели надежных производителей служат своим владельцам более 10 лет. Рассмотрим строение и принципы, по которым работают компрессорные бытовые приборы.

Особенности устройства агрегата

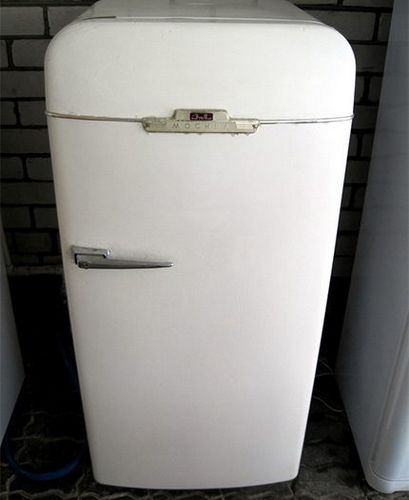

Классический бытовой холодильник – это вертикально ориентированный шкаф, оснащенный одной или двумя дверцами. Его корпус изготавливается из жесткой листовой стали толщиной около 0,6 мм либо прочного пластика, облегчающего вес несущей конструкции.

Для качественной герметизации изделия применяют пасту с высоким содержанием хлорвиниловой смолы. Поверхность грунтуется и покрывается качественной эмалью из краскопультов.

В производстве внутренних металлических отделений задействуют так называемый способ штамповки, пластиковые шкафы делают по методу вакуумного формования.

Двери прибора состоят из стальных листов. По краям вставляется плотный резиновый уплотнитель, не пропускающий внешний воздух. В некоторые модификации встраивают магнитные затворы

Между внутренней и наружной стенкой изделия обязательно прокладывают слой теплоизоляции, который защищает камеру от тепла, пытающегося проникнуть из окружающей среды, и предотвращают потерю образующегося внутри холода. Для этих целей хорошо подходит минеральный или стеклянный войлок, пенополистирол, пенополиуретан.

Внутреннее пространство традиционно подразделяется на две функциональные зоны: холодильную и морозильную. По форме компоновки различают одно-, двух-, многокамерные приборы. В отдельный вид выделены аппараты Side-by-Side, включающие две камеры.

Однокамерные агрегаты снабжены одной дверью. В верхней части оборудования размещен морозильный отсек с собственной дверцей с откидным или открывающимся механизмом, в нижней – холодильный отдел с регулируемыми по высоте полками.

В камерах устанавливается осветительная аппаратура со светодиодом или лампой накаливания.

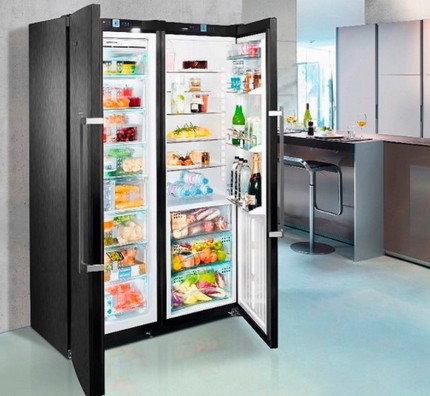

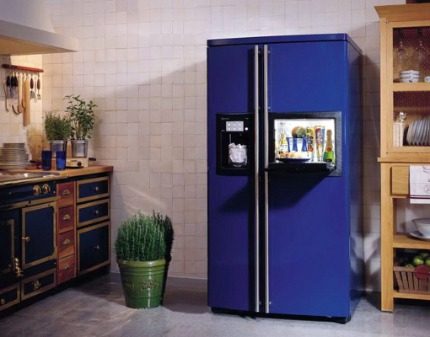

Приборы, сделанные по типу «бок о бок», гораздо объемнее и шире собратьев. Оба отсека в них занимают пространство по всей высоте оборудования. Они расположены параллельно друг другу

В двухкамерных агрегатах внутренние шкафы изолированы и отделены каждый своей дверью. Расположение отделов в них может быть европейским и азиатским. Первый вариант предполагает нижнюю компоновку морозильной камеры, второй – верхнюю.

Основные элементы конструкции

Холодильные установки компрессорного типа не производят холод. Они охлаждают объект, вбирая внутреннее тепло и переправляя его наружу.

Процедура образования холода протекает с участием следующих узлов:

• охладительный агент;
• конденсатор;
• испарительный радиатор;
• компрессорный аппарат;
• терморегулирующий вентиль.

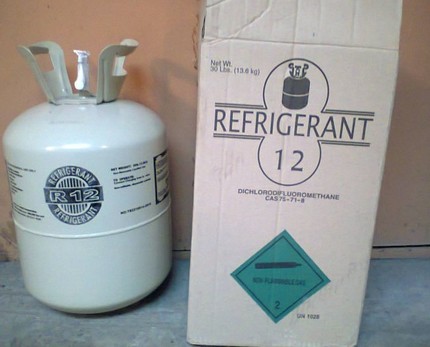

В роли хладагента, которым заполняют систему холодильника, чаще всего выступает фреон – смесь газов с высоким уровнем текучести и довольно низкими показателями температуры кипения/испарения. Он передвигается по замкнутому контуру, перенося тепло по различным участкам цикла.

В большинстве случаев в качестве рабочего элемента для домашних холодильных машин производители применяют Фреон 12. Этот бесцветный газ с едва ощутимым специфическим запахом не ядовит для человека и не влияет на вкус и свойства продуктов, хранящихся в камерах

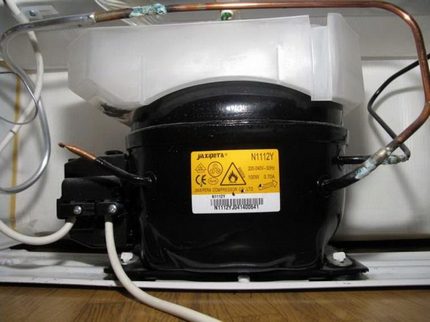

Компрессор – центральная часть конструкции любого холодильника. Это инверторный или линейный мотор, провоцирующий принудительную циркуляцию газа в системе, нагнетая давление. Проще говоря, он сжимает пары фреона и заставляет их двигаться в нужном направлении.

Техника может быть оснащена одним или двумя компрессорами. Вибрации, возникающие при работе, поглощает внешняя либо внутренняя подвеска. В двухкомпрессионных моделях за каждую камеру отвечает отдельное устройство.

Классификацией компрессоров предусмотрено два подтипа:

1. Динамический. Вынуждает хладагент передвигаться за счет силы движения лопастей центробежного или осевого вентилятора. Имеет простое строение, но из-за низкого КПД и быстрого износа под действием крутящего момента в бытовом оборудовании используется редко.
2. Объемный. Сжимает рабочее тело при помощи специального механического устройства, которое запускается электродвигателем. Бывает поршневым и роторным. В основном в холодильниках устанавливаются именно такие компрессоры.

Поршневой аппарат представлен в виде электромотора с вертикальным валом, заключенного в цельный металлический кожух. Когда пусковое реле подсоединяет питание, он активизирует коленчатый вал, а поршень, закрепленный на нем, начинает двигаться.

К работе подключается система открывающихся и закрывающихся клапанов. В итоге фреоновые пары вытягиваются из испарителя и нагнетаются в конденсатор.

При поломках поршневого компрессора ремонт возможен только при условии применения специализированного профессионального оборудования. Любая разборка в бытовой обстановке чревата потерей герметичности и невозможностью дальнейшей эксплуатации

В роторных механизмах необходимое давление поддерживается двумя роторами, движущимися навстречу друг другу. Фреон попадает в верхний карман, расположенный в начале валов, сжимается и выходит через нижнее отверстие небольшого диаметра. Для уменьшения трения в пространство между валами вводится масло.

Конденсаторы выполняются в виде решетки-змеевика, которую закрепляют на задней либо боковой стенке оборудования.

Они имеют разную конструкцию, но всегда отвечают за одну задачу: охлаждение горячих газовых паров до заданных значений температуры путем конденсации вещества и рассеивания тепла в помещении. Бывают щитовыми или ребристо-трубчатыми.

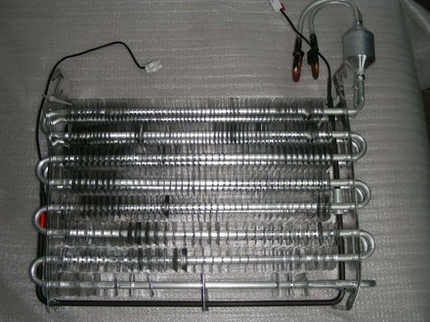

Испаритель состоит из тонкого алюминиевого трубопровода, спаянных стальных пластинок. Он контактирует с внутренними отсеками холодильника, эффективно отводит поглощенное тепло из прибора и существенно понижает температуру в шкафах

Терморегулирующий вентиль нужен для того, чтобы поддерживать давление рабочего тела на определенном уровне. Крупные узлы агрегата связывают между собой системой трубок, образующих герметичное замкнутое кольцо.

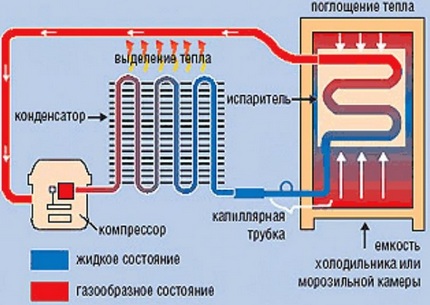

Последовательность рабочего цикла

Оптимальная температура для долговременного хранения провизии в компрессионных приборах создается в ходе рабочих циклов, осуществляющихся один за другим.

Протекают они следующим образом:

• при подключении аппарата к электросети запускается мотор-компрессор, сжимающий пары фреона, синхронно повышая их давление и температуру;
• под силой действия избыточного давления горячее рабочее тело, находящееся в газовом агрегатном состоянии, попадает в емкость конденсатора;
• передвигаясь по длинной металлической трубке, пар выбрасывает накопленное тепло во внешнюю среду, плавно остывает до комнатных температурных значений и превращается в жидкость;
• жидкое рабочее тело проходит через фильтр-осушитель, поглощающий лишнюю влагу;
• хладагент проникает сквозь узкую капиллярную трубку, на выходе из которой снижается его давление;
• вещество остывает и преобразовывается в газ;
• охлажденный пар добирается до испарителя и, проходя по его каналам, забирает тепло из внутренних отделений холодильного агрегата;
• температура фреона повышается, и он опять отправляется в компрессор.

Если говорить простыми словами о том, как работает компрессорный холодильник, то процесс выглядит так: компрессор перегоняет хладагент по замкнутому кругу. Который, в свою очередь, меняет агрегатное состояние благодаря специальным приспособлениям, собирает тепло внутри и переносит его наружу.

Рабочий цикл в системе повторяется до тех пор, пока не будут достигнуты температурные значения, заданные системными программами, и возобновляется вновь, когда фиксируется их повышение

После охлаждения до нужных параметров терморегулятор останавливает мотор, размыкая электрическую цепь.

Когда температура в камерах начинает повышаться, контакты замыкаются вновь, а электродвигатель компрессора приводится в действие защитно-пусковым реле. Именно поэтому в процессе работы холодильника постоянно то появляется, то опять затихает гул мотора.

Как управлять холодильным прибором

В эксплуатации оборудования нет ничего сложного: оно функционирует в автоматическом режиме круглосуточно. Единственное, что необходимо сделать при первом включении и периодически корректировать в процессе работы, – установить оптимальный в конкретных обстоятельствах температурный режим.

Нужная температура задается терморегулятором. В электромеханической системе значения выставляются на глаз или с учетом рекомендаций, указанных в инструкции производителя. При этом следует брать во внимание тип и количество продуктов, хранящихся в холодильнике.

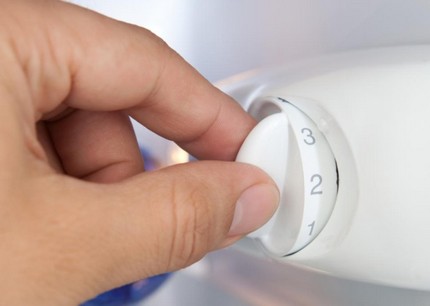

Ручка регулятора представляет собой круглый механизм с несколькими делениями. Каждая отметка соответствует определенному температурному режиму: чем больше деление, тем ниже температура.

Для того чтобы оценить степень заморозки, специалисты советуют поначалу поставить регулятор в среднее положение, а спустя некоторое время при необходимости подкрутить его вправо или влево

Электронный блок позволяет задать температуру с максимальной точностью до 1 градуса с помощью поворотного регулятора или кнопок. Например, установить в морозильном отсеке значение -14 градусов. Все введенные параметры будут отображаться на цифровом дисплее.

Рекомендации по эксплуатации и уходу

Чтобы максимально продлить жизнь домашнему холодильнику, следует не только разбираться в его устройстве, но и грамотно за ним ухаживать.

Отсутствие должного сервиса и неправильная эксплуатация может привести к быстрому изнашиванию важных деталей и неполноценному функционированию. Избежать нежелательных последствий можно, придерживаясь ряда правил:

1. Регулярно чистить конденсатор от грязи, пыли и паутины в моделях с открытой металлической решеткой на задней стенке. Для этого нужно использовать обычную слегка увлажненную тряпку или пылесос с маленькой насадкой.
2. Следить за тем, чтобы расстояние между конденсатором и стеной комнаты было не меньше 10 см. Такая мера поможет обеспечить беспрепятственную циркуляцию воздушных масс.
3. Своевременно размораживать прибор, не допуская образования чрезмерного слоя снега на стенках камер. При этом для устранения ледовых корок запрещено пускать в ход ножи и другие острые предметы, которые могут легко повредить и вывести из строя испаритель.

Также нужно учитывать, что холодильник нельзя ставить рядом с нагревательными приборами и в местах, где возможен прямой контакт с солнечными лучами.

Избыточное влияние внешнего тепла плохо сказывается на работе основных узлов и общей производительности прибора.

Для чистки фрагментов изделия, выполненных из нержавеющей стали, подходят только специальные средства, рекомендованные производителем в инструкции к прибору

Если планируется перевозка с места на место, то лучше всего транспортировать оборудование в грузовом автомобиле с высоким фургоном, фиксируя его в строго вертикальном положении.

Таким образом, можно предотвратить поломки мотора, вытекание масла из компрессора, попадающего непосредственно в контур циркуляции охлаждающего агента.

Видео об устройстве различных холодильников

Как работает холодильный агрегат:

Подробное разъяснение устройства компрессионных приборов:

Информация о работе абсорбционных машин:

Пока оборудование исправно работает, потребители редко интересуются его устройством. Однако этими знаниями не стоит пренебрегать. Они очень ценны, поскольку позволяют быстро определить причину поломки и обнаружить проблемное место, предотвратив серьезные неисправности.
