Промышленные обогреватели являются дороже и потребляют большое количество электроэнергии. В связи с этим, у обладателей скромных бюджетов высокий спрос на самостоятельно изготовленные обогреватели, сделанные из доступных материалов. В этой статье мы рассмотрим несколько вариантов самостоятельно изготовленных отопительных устройств, которые преобразуют электрическую энергию в тепловое излучение.

Содержание:

Как сделать обогреватель своими руками: варианты и способы реализации

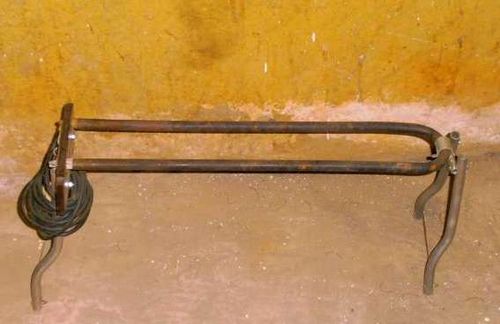

Самодельный обогреватель

Общие требования к электроприбору: тепло и безопасность

Самодельный нагревательный прибор не может быть сложным: ведь сложные «нагреватели» собираются из  дорогостоящих блоков. Поэтому конструкционная схема «самоделки» должна быть максимально простой.

Как сделать обогреватель своими руками: варианты и способы реализации

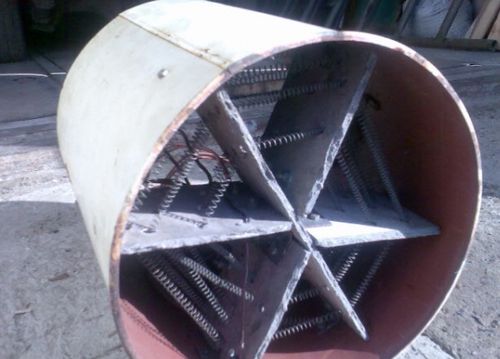

Обогреватель своими руками

А еще самодельный обогреватель не может быть мощным: ведь производительный  прибор нужно собирать из прочных и дорогостоящих конструкционных материалов. Да и безопасность самодельных приборов с высокой производительностью, в большинстве случаев, явно «хромает».

Кроме того, самодельные генераторы тепла должны собираться из широко распространенных материалов. Поскольку экзотические «расходники» снижают вероятность успешного строительства самодельного обогревателя практически до нуля.

И было бы неплохо, если бы самодельный обогреватель потреблял минимум электроэнергии и производил максимум тепла. То есть банальный «перегон» электричества в тепло на тугоплавком контуре (например, вольфрамовой спирали) – это далеко не лучшее конструкционное решение.

Таким образом, если оценить все вышеприведенные пожелания здраво, то из всевозможных вариантов конструкций нам пригодится только схема самодельного генератор инфракрасного излучения. Ведь такой обогреватель потребляет минимум энергии, что уже хорошо, не разогревается выше 60-70 градусов по Цельсию, следовательно – можно не бояться пожара, и производится практически из отходов.

Поэтому далее по тексту мы рассмотрим две схемы сборки самодельных инфракрасных обогревателей.

Самодельный обогреватель «Доброе тепло»

Даже промышленный генератор инфракрасного излучения  — это обычная графитовая пластина, размещенная между двумя слоями полимерной пленки. Ведь графит – это общеизвестный проводник электричества, обладающий весьма заметным сопротивлением. Оно и превращает слой графита в генератор тепловых волн.

Как сделать обогреватель своими руками: варианты и способы реализации

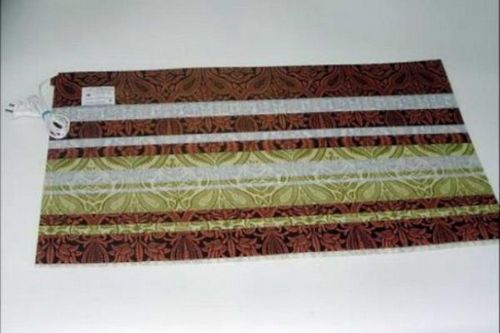

Прототип самодельного нагревательного устройства — фабричный обогреватель «Доброе тепло»

То есть, перед тем как сделать обогреватель своими руками нам нужно, во-первых, найти порошкообразный графит, во-вторых, придумать способ нанесения этого материала на полимерную пленку и, в-третьих, подключить к «концам» такого контура клеммы, соединяемые с розеткой.

Источником графита могут быть сварочные графитовые электроды, а точнее их «огарки». Еще один источник графита – это отработавшие свое щетки троллейбуса. Словом, в качестве источника подойдет любое изделие из технически чистого графита.

Способ нанесения этого материала может быть только один – наклеивание. Закрепить графит на пластике как-то по-другому просто невозможно.  Ну а технически это выглядит следующим образом: графит «толкут» до мелкодисперсной пыли (муки) и смешивают с любым теплостойким клеящим составом, приобретенным в ближайшем строительном супермаркете.

Установка клемм на пленку производится путем обычного механического обжатия нижнего слоя, перед наклеиванием верхнего. После чего к клеммам подсоединяют провод с вилкой.

В итоге сборка обогревателя типа «Доброе тепло» реализуется следующим образом:

Как сделать обогреватель своими руками: варианты и способы реализации

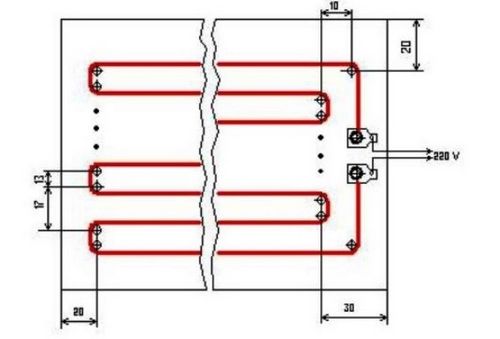

Схема обогревателя типа «Доброе тепло»

  • Берется кусок плотной полиэтиленовой пленки или листового пластика, размерами метр на метр.
  • Далее нужно найти огарки графитовых электродов или «троллейбусные» щетки, истолочь их в ступе и смешать пыль с клеем.
  • Полученную массу нужно нанести на поверхность полимерной основы кистью, вырисовывая на пластике контур-змейку, элементы которой не пересекаются и не накладываются друг на друга.
  • Следующий шаг – установка (обжим) клемм и наклеивание верхнего слоя прозрачной полиэтиленовой пленки.

В финале вся конструкция монтируется ан деревянную раму, которую затягивают тонким гобеленом. А к клеммам подключается реостат и провод с вилкой. Регулируя сопротивление реостата можно откалибровать мощность обогревателя.

Инфракрасный обогреватель на свечной копоти

Вы хотите собрать инфракрасный обогреватель, но у вас нет, ни графитовых электродов, ни  троллейбусных «щеток»? Не отчаивайтесь! Вы можете воспользоваться альтернативной технологией изготовления нагревательного контура из свечного нагара. Уж этого-то «добра» везде вдоволь!

Как сделать обогреватель своими руками: варианты и способы реализации

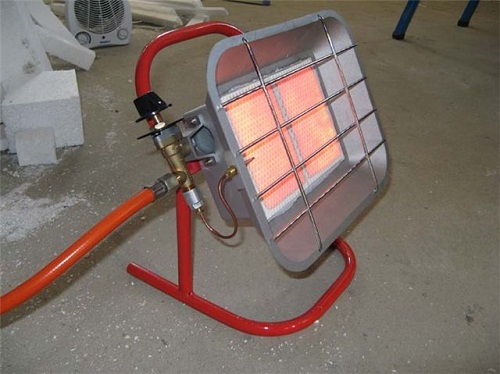

Инфракрасный обогреватель

Ну а сама технология сборки такого нагревательного контура выглядит следующим образом:

  • Вы берете два стекла абсолютно одинакового размера (обычно это прямоугольник габаритами 2-3 сантиметра на 5-7 сантиметров).
  • Далее стекло чистят и обезжиривают, после чего – охлаждают (можно в холодильнике).
  • Следующий шаг – подготовка токопроводящего слоя, который формируют «опаливая» стекло в верхней части пламени свечи. В идеале все стекло должен покрыть тонкий слой копоти, состоящей из несгоревших частичек углерода — сажи, которой можно заменить углеродосодержащий графит.
  • Далее стекло обтирают ветошью по контуру, очерчивая тонкий «бордюр» и накладывают, со стороны коротких, 3-сантиметровых граней, медную или алюминиевую фольгу, перекрывающую полсантиметра «закопченного» слоя. Причем фольга должна выходить за контур стекла на 1-2 сантиметра, образовывая отвод-клемму.
  • В финале закопченное стекло с клеммами покрывается очищенной и обезжиренной пластиной – вторым стеклом в заранее заготовленной паре. А торцы этого сэндвича  запаиваются эпоксидной смолой.

После этого вам нужно поместить стекло с клеммами в особый паз, выточенный в дереве или полимерной пластине, уложив сторону с клеммами (их загибают поверх стекла) на токопроводящие «щетки», к которым подводят электричество от розетки.

Причем таких «гнезд», собираемых в параллельную или последовательную цепочку, может быть несколько. Далее нужно лишь включить эту цепь в розетку и разогретая электричеством сажа начнет излучать тепловые волны не хуже графита.

Как сделать обогреватель своими руками: варианты и способы реализации
