Как выложить печь с лежанкой своими руками: мастер класс с фото.
Особенностью загородного дома является уютная атмосфера, созданная запахом дерева и шумом тления дров в печи. Поэтому владельцы загородных домов часто нанимают специалистов для установки печи. Однако это может быть дороже, чем 50 000 рублей. В то же время, для многих это возможно сделать самостоятельно, что является более доступным вариантом.
Содержание:
- Шаг 1 – готовим материал, и рабочее место.
- Шаг 2 закладываем основание печи.
- Шаг 3 — Кладем кладку печи.
- Как выложить печь своими руками. Шаг 4. Устанавливаем трубу.
Особой популярностью раньше пользовались печи с лежанкой, на которой сухой печной жар вытягивает все хворости из человека. Именно такую печь мы и сложим сегодня.
Шаг 1 – готовим материал, и рабочее место.
Особенностью любой печи является то, что она кладется из керамического кирпича высокой пробы (не ниже М-250). Для нашей печи их нужно будет 2500 штук. Фурнитуру лучше взять чугунную, цельно литую (одна из самых надежных – финская марки CVT). Для замеса раствора применяем готовую печную смесь, фасованную в мешки, которую можно купить в любом строительном магазине.
Выложить печь своими руками – это достаточно грязный процесс. Поэтому при подготовке рабочего места огораживаем место работ от остального дома полиэтиленовой пленкой.

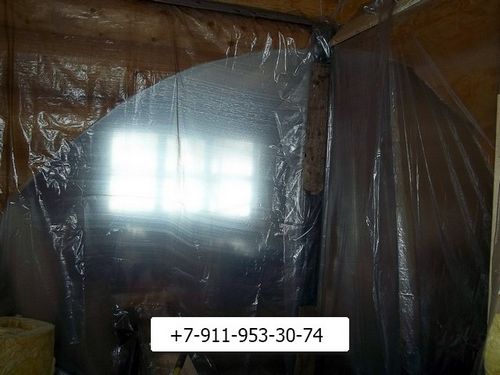

Все проходы к месту, где кладется печь, огораживаются пленкой.
До кладки печи необходимо залить надежный фундамент. Общая масса печи около 10 тонн. Это серьезная нагрузка на грунт. Особенно если почва в вашей местности глинистая, то очевидно, что сезонные колебания будут очень значительны. Обычно заливают фундамент из пропорции толщины – 1 тонна печи – соответствуют 5 см. армированной бетонной подушки. При этом площадь фундамента печи должна быть на 15% больше основной площади цоколя печи.
Заливка фундамента под печь осуществляется таким образом, что верхний край фундамента ниже уровня пола на 5-6 см. Перед кладкой печи необходимо, чтобы фундамента выстоялся не менее двух недель, идеальный вариант, если он устаивается не менее месяца.
До кладки печи необходимо выложить гидроизоляцию во избежание поднятия грунтовых вод в тело печи.
Шаг 2 закладываем основание печи.

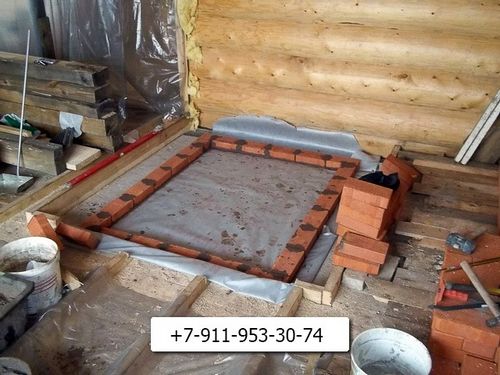

Закладка основы печи – это самый ответственный момент. Вам необходимо заложить основание таким образом, чтобы в основании печи был прямоугольник. Единственный способ сделать его таким – это сделать так, чтобы диагонали данной фигуры были одинаковые.
Расстояние кладки от стены дома должно быть не менее 15 см. Поэтому закладывая основание, обязательно учитывайте данный факт.

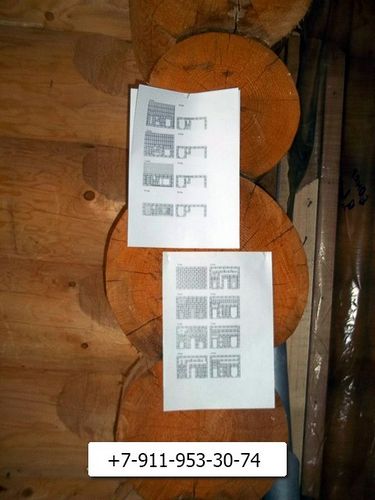

Порядовка печи должна быть всегда под рукой и на видном месте, поэтому прикрепите ее так, чтобы она была возле вашего рабочего места.
Шаг 3 — Кладем кладку печи.
Данная Печь предполагает такое внутреннее строение, что место, где будет место под лежанку, будет нагреваться теплыми потоками воздуха от печи. В печи будет установлена топка с варочной панелью, печь для отопления, духовой шкаф и место под печной инструмент. Кроме того, в печи будет дополнительный воздуховод – «летник». Который будет обеспечивать дополнительный приток воздуха в теплое время года, для улучшения розжига печи и увеличения тяги. На третьем ряду закладываем поддувало топок.

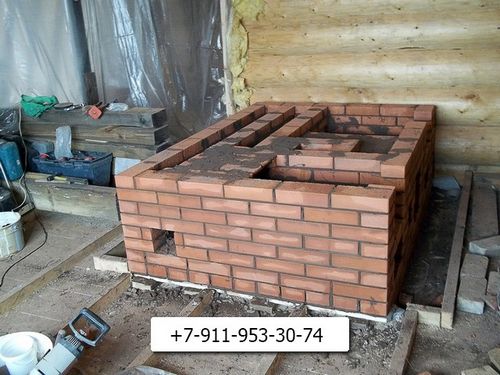

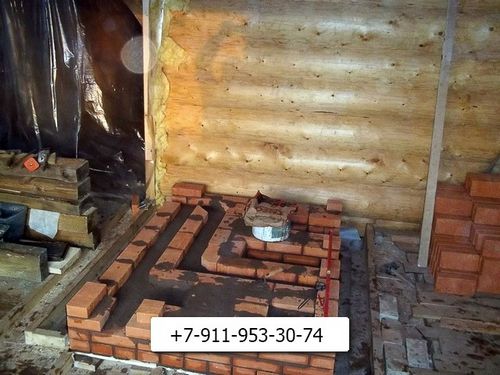

Воздуховоды печи обеспечат топкам надежный приток воздуха, и при этом большая их часть проходит под местом для лежанки.
Данные воздуховоды под лежанкой будут проходить по принципу «змейки». Чем длиннее воздуховод, тем выше его теплоотдача. Воздух, всасываемый в лючок первого ряда, проходит вдоль задней стенки топки и нагревается, поднимается выше и еще раз проходит вдоль задней стенки топки печи и в дальнейшем отдает свое тепло кирпичам перекрытия, которые играют роль лежанки.

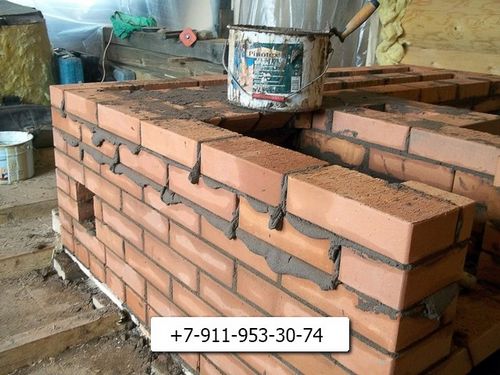

Пример «правильного» раствора – выдавленный раствор свисает, но при этом не падает на пол. Не нужно его сразу подрезать, он должен «подвянуть», так говорят печники, а уже затем, спустя примерно 5-10 часов его можно срезать мастерком либо шпателем. Кто чем работает.
Обратите внимание, что воздуховод разделили на два рукава. Так лучше произойдет прогревание лежанки. В дальнейшем его снова объединят и выведут в лючок верхних рядов.

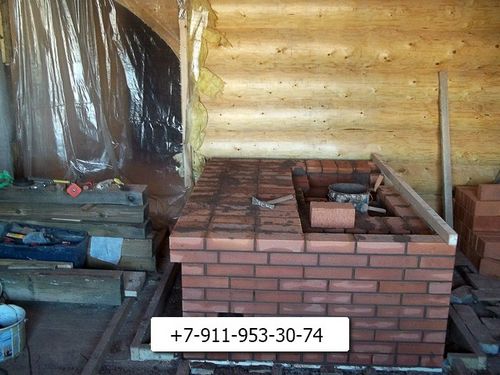

Поднимаем восемь рядов кладки, на девятый нужно будет сделать перекрытие над топками и на лежанке.
Делаем перекрытие лежанки. Для этого ведем три ряда кладки «тычком» объединив оба воздуховода и сделав вывод воздуховода в лючок на задней стенке. Все замки для создания перемычек над вьюшкой и топкой делаем в виде клинового замка»
Лучший помощник печника – это «правило». Двухметровое «правило» делается из доски с идеально параллельными гранями. Его ставят на ребро, а на него устанавливается строительный уровень, а по его показаниям судится о горизонтальности кладки печи.
Как только раствор «подвянет» срезаем его и делаем чистовую отделку.

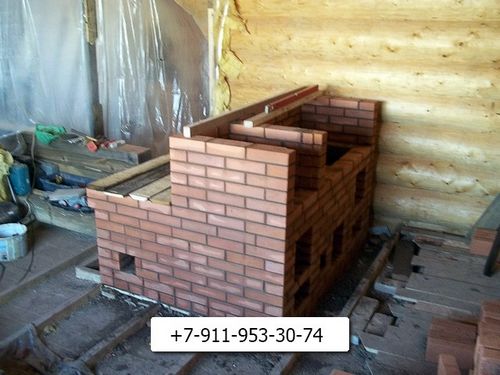

Чтобы не повредить кладку лежанки при работе, укрываем ее досками. Они будут использоваться как «леса» для работы над верхними рядами.

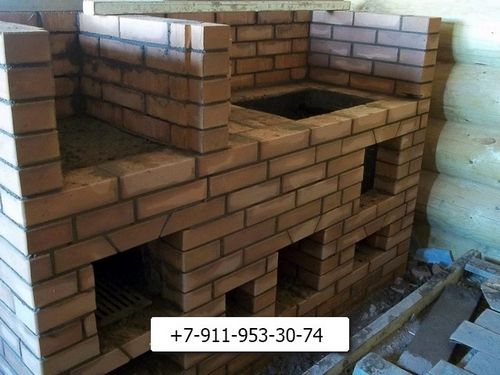

Поднимаем ряды печи для духового шкафа и кожуха варочной печи.
Обратите внимание на то, что варочная панель обязательно должна отгорожена от стены кирпичной кладкой толщиной в полкирпича.
На каждом ряду кладки выверяем «горизонтальность» конструкции.

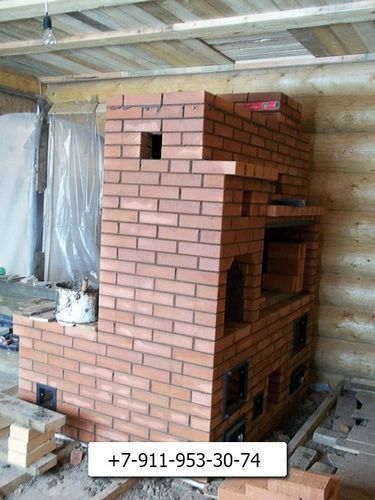

Поднимаем кладку над кожухом варочной поверхности и духового шкафа. Над духовым шкафом можно перемычку сделать методом клинового замка, то над кожухом варочной поверхности пролет составляет почти полтора метра, поэтому здесь единственный выход – это положить металлический уголок. Точнее три уголка. Кладку над перемычкой вести только методом «тычок».
Добавляем немножко декоративности кладки – выставляем полочки.
Обратите внимание на три лючка под воздуховоды. «Летник» внизу подпитывает горение топки, а в верхних рядах обеспечивает более сильные конвекционные потоки теплого воздуха, которые идут на отопление дома.

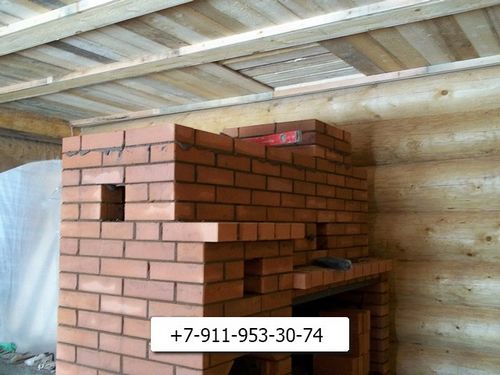

В верхних общих рядах нам необходимо объединить ряды дымоходов воедино, чтобы в трубу вышел один рукав дымохода. Сделать это можно за три ряда кладки. Поэтому верхний кожух выполняется не менее чем в пять рядов кладки – первый – основание, второй третий — объединение рукавов, пятый перекрытие. И уже затем закладываем основание трубы. Трубу ведем по формуле кладки – два с половиной на два кирпича. Это позволит создать отверстие дымохода в 300 кв.см. При проходе через деревянное перекрытие размер противопожарной разводки должен быть не менее 75*75 см.

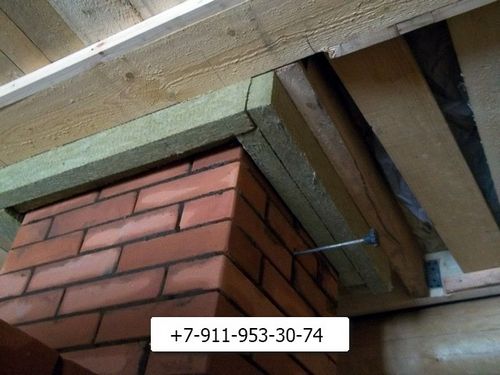

В качестве термоизоляции используем базальтовые плиты толщиной 50 мм. Обычно безопасную толщину изоляции необходимо делать в 100 мм. Листы теплоизоляции необходимо уложить в шахматном порядке, чтобы не было «точного угла», а был замок «ступенькой».
Вьюшку, лучше поставить не стандартную, а потайную. Такие вьюшки меньше «плачут» сажей на внешнюю часть кладки. Единственная тонкость установки такой вьюшки – это ее нельзя использовать без специальных уплотнителей и термостойких герметиков. В качестве уплотнителя лучше всего использовать базальтовый шнур толщиной 8 мм. Первое время заслонка вьюшки будет ходить с большим трудом – это нормально! Нужно время, чтобы закоксовался герметик и схватился базальтовый шнур.
Устанавливаем фурнитуру печи – дверцы на топки, на поддувало и в духовой шкаф. Особенностью данного метода установки является то, что все посадочные гнезда выполнены в виде пазов, в них укладывается фурнитура и крепится на дюбеля по металлу.
Фурнитура установлена. Обратите внимание на белые головки дюбелей, их должно быть не менее двух на каждую сторону дверцы.
Как выложить печь своими руками. Шаг 4. Устанавливаем трубу.

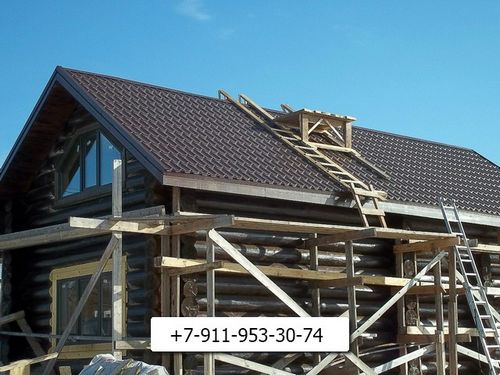

Прежде чем начать работы по возведению трубы, необходимо подготовить рабочее место – печники называют его «гнездо». Это горизонтальная площадка, на которую поднимается кирпич.
Создается безопасное место для работы. На крышу должно подняться ровно такое количество кирпича, которое требуется для возведения трубы. В нашем случае – 200 штук. Поэтому необходимо выложить слеги таким образом, чтобы нагрузка на крышу стала равномерной.
«Гнездо» готово, можно приступать к работе.

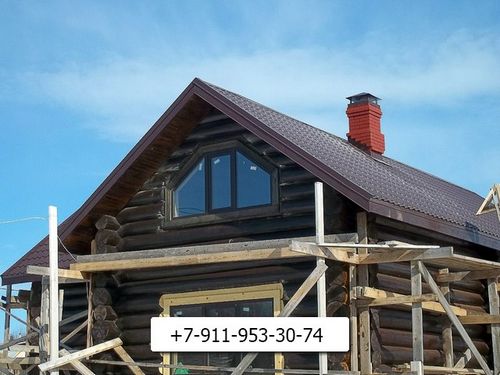

Кладку трубы ведем силикатным кирпичом, он лучше выдерживает перепады температур и действие атмосферных осадков. При этом он лучше приспособлен к воздействию кислотной среды, которая образуется вследствие взаимодействия дыма и конденсата водяных паров на стенках дымохода. Чтобы силикатный кирпич не выделялся из общего фона цветовой гаммы, рекомендую его выкрашивать фасадной акриловой краской, терракотового цвета.
Все печь готова, остается подождать две недели перед пробной топкой.
В статье использованы фотоматериалы мастера-печника Попова А.Г.
