Водяной теплый пол состоит из труб, изготовленных из специального материала и укладываемых согласно плану. Жидкость передаёт тепло через трубы. Температура в комнате может быть регулирована при помощи термостата. Теплый пол получается выгодным, так как имеет меньшее энергетическое потребление. Установка водяного теплого пола проще в сравнении с другими типами обогреваемых полов.

Содержание:

Обустройство данного пола обойдется недорого, а помещение в итоге прогревается оперативно и равномерно.

Из чего состоит система данного типа обогревающего пола:

  • котел отопления;
  • контуры;
  • клапаны для выпускания из воздушной массы системы;
  • арматура для регулировки;
  • коллекторы и шкаф для них.

Способы установки

Монтаж теплого пола на водяном отоплении может быть проведен 3 способами. Во-первых, выкладка труб в пенополистирольные пазы. Делать пазы необходимо самостоятельно, в них кладутся трубки, и сверху заливают стяжку. Во-вторых, есть вариант обустройства в деревянные пазы. Это наиболее востребованный способ в домах, где есть деревянный пол. Для создания пола на него набивают доски, формируя желоб необходимой формы. В-третьих, установка на бетонную стяжку. Это наиболее надежный метод.

Пирог обогревающего пола

Установка теплого водяного пола своими руками состоит из ряда действий, в результате которых образуется несколько слоев, выкладывающихся в определенной последовательности. В целом толщина пирога варьируется от 8 до 14 см, а нагрузка на перекрытия доходит до 300 кг/м2.

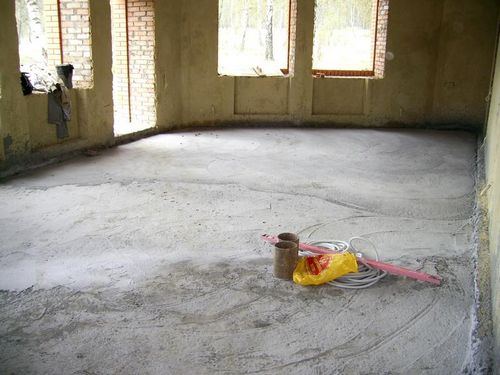

Монтаж своими руками теплого водяного пола

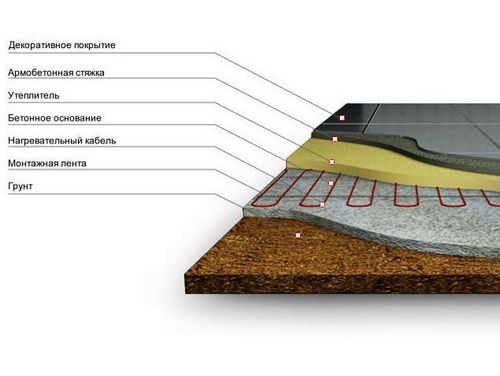

Пирог теплого пола

Когда укладка осуществляет на поверхность по грунту, то пирог выглядит таким образом:

  • насыпной грунт;
  • щебень;
  • песок;
  • черновая стяжка;
  • гидроизоляционный слой;
  • демпферная лента;
  • пенополистирол;
  • стяжка с армированием и теплоносителем.

Подготовительный слой под черновую стяжку необходимо скрупулезно утрамбовать. Если присутствует сбитая утрамбовка основы и экструдированный пенополистирол, то необходимость в черновой стяжке отпадает.

Когда монтаж теплого водяного пола своими руками делается на основу в виде бетонной плиты, то пирог включает в себя:

  • гидроизоляционный слой;
  • демпферную ленту;
  • утеплитель;
  • арматурную сетку;
  • трубки водяного пола;
  • стяжку.

В качестве гидроизоляционного слоя рекомендуется использовать стандартную полиэтиленовую пленку либо особые материалы. Часто демпферную ленту делают из нарезанных теплоизоляционных полос (толщина 1 – 2 см). Или применяют уже готовую ленту, основа у которой самоклеящаяся. Утеплитель выбирается на основании ряда факторов, в том числе показателей холода основания и региона. Самая главная задача утеплителя – это направление тепла вверх от обогревающего пола, для того чтобы не допустить значительных тепловых потерь.

Подготовка поверхности и утепление основы

В первую очередь установка теплого пола своими руками нуждается в подготовке поверхности. На самом начальном этапе осуществляется выравнивание старого пола по горизонтали в случае, если перепады составляю больше 10 мм. Затем делают гидроизоляционный слой на очищенной поверхности.

Монтаж своими руками теплого водяного пола

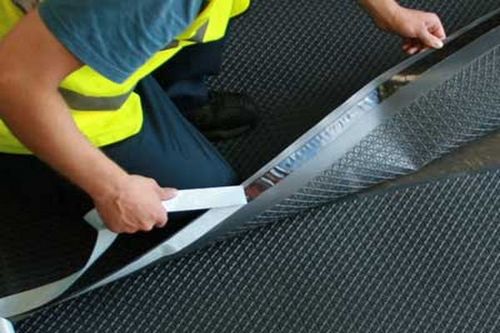

Утепление под теплый пол

Важно! При использовании водяного теплого пола, в устройстве которого имеется несколько контуров, демпферная лента укладывается и по линии между контурами.

С целью удержания тепла основа пола утепляется. Выбор варианта утепления основывается на:

  • целевой задачи обогревающей системы;
  • виде пола;
  • местоположении комнаты.

Когда теплый водяной пол выступает в качестве дополняющей системы обогрева, то можно воспользоваться полиэтилен вспененного типа с фольгированием как подложку. Помещения с обогреваемыми квартирами, расположенными этажом ниже, нуждаются в экструдированном пенополистироле либо листах пенополистирола, их толщина варьируется от 2 до 5 см. Квартиры на первом этаже, внизу которых расположен не отапливаемый подвал, либо дома, находящиеся на грунте, требую более серьезного подхода. Для утепления в данном случае применяют пенополистирольные листы с толщиной от 50 до 100 мм или же керамзитную насыпь.

Монтаж своими руками теплого водяного пола

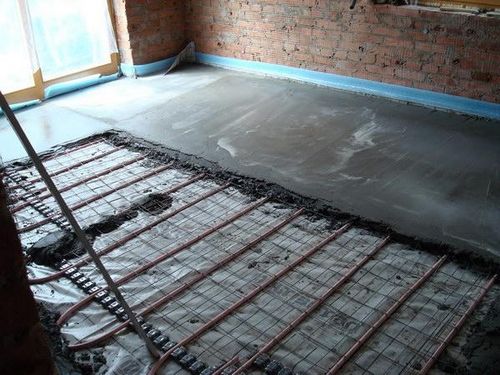

Подготовка к установке теплого пола

Специалисты рекомендуют пользоваться уже готовыми утеплителями, которые оснащены специализированными каналами для выкладки трубок водяной системы пола.

Гидроизоляция

После подготовки и утепления основы пола следует начать гидроизоляционный монтаж теплого пола своими руками. Варианты могут быть разнообразные – иногда гидроизоляцию делают сверху утеплителя, в некоторых случаях – снизу, или используют сразу два этих варианта.

Монтаж своими руками теплого водяного пола

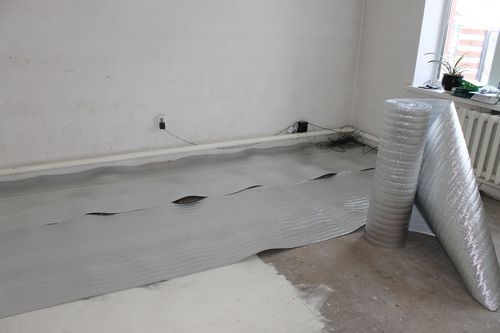

Гидроизоляция водяного теплого пола

Когда применяется экструдированный пенополистирол, то его не нужно гидроизолировать. Ее настилать гидроизоляцию поверху, то чтобы закрепить трубы нужно использовать обустройство монтажной сетки. Выкладывать ее необходимо с нахлестом между собой и на стены на 200 мм. Стыки проклеиваются скотчем для обеспечения непроницаемости.

Демпферная лента

Купленная готовая лента не требует значительных трудозатрат. Ее лишь проклеивают по периметру. Как правило, она имеет:

  • высоту в 100 – 150 мм;
  • толщину в 0.5 – 0.8 см.

Высота демпферной ленты должна превышать уровень заливки, избытки можно обрезать ножиком. При самостоятельном исполнении ленты ее прикручивают с помощью саморезов либо приклеивают к стене.

Армирование

Стандартно начальный арматурный слой выкладывается на утеплитель и применяется как основа для закрепления контуров. Он помогает равнозначно распределяться теплу по всему пространству. Сетки соединяются проволокой, а с помощью хомутов из нейлона на нее укрепляют трубы.

Прутки сетки должны иметь диаметр 0.4 – 0.5 см. Величина ячеек зависит от шага выкладки трубок. Помимо этого необходимо уложить армирование и поверх трубок, поскольку нужный эффект не достигается только при наличии одного слоя снизу. Или же можно в процессе заливки сетку поставить на подставки, оставляя зазор.

Схемы укладки труб

Всего существует два практических метода прикрепления трубок водяного обогревающего пола на приготовленную поверхность:

Монтаж своими руками теплого водяного пола

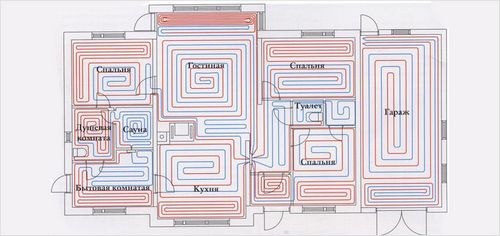

Схема расположения водяного теплого пола в комнатах

  • фиксация на матах с бобышками (при условии, что используется специальный теплоизоляционный материал);
  • применение особых профилей, оснащенных гнездами для укладки трубок, крепят их дюбелями к напольной поверхности.

Как правило, труба выкладывается с шагом, который варьируется от 100 до 300 мм. Стоит помнить, что показатели мощи соответствуют шагу, чем он меньше, тем она выше. Однако, при маленьком шаге увеличивается контурная длина в целом. А это соответственно повышает сопротивление гидравлики. Помимо, длины трубок на него оказывают влияние все повороты.

Контуры, которые имеют длину больше 100 метров, следует разбивать и создавать коллекторную систему. Они должны быть по длине приблизительно с одинаковыми значениями, чтобы сопротивление было одинаково.

Важно! Для каждого контура используется один цельный отрезок трубы. Использовать стыки, муфты в стяжке пола недопустимо! Поэтому необходимо обязательно рассчитать необходимую длину трубы до ее покупки или монтировать трубу на пол из цельной бухты.

Контур рассчитывается по отдельности для каждой комнаты. Нельзя применять единый контур сразу для нескольких комнат. Монтаж трубы для теплого водяного пола должен проводится с соблюдением всех рекомендаций, иначе эффект от обогрева будет нулевым.

Радиус изгиба полиэтиленовых труб не должен быть меньше 5 диаметров. Если будет критический перегиб, образуется белесая полоса, что приводит к залому. Такую трубу нельзя выкладывать в стяжку. Так как она может повредиться при эксплуатации.

Существуют 4 схемы выкладки трубок водяного пола:

  • змейка;
  • спираль;
  • сдвоенная спираль;
  • комбинирование.

Выбор определенной схемы зависит от индивидуальных параметров комнаты и функционального предназначения ее областей.

Опрессовка

После установки контуров проводится настройка теплого водяного пола. Под этим подразумеваются пневматические проверки всей системы на герметизацию. Посредством компрессора осуществляют опрессовку. Можно использовать и маленький компрессор, давление которого составляет больше 6 бар. Необходимо давление доводить до 4 бар, и сохранить его таким вплоть до запуска водяной системы. Поскольку воздушные молекулы существенно меньше водяных, то такие испытания помогут выявить даже малейшую разгерметизацию.

Способы монтажа

Установка может проводиться 2 способами:

  • бетонным;
  • настильным.

Фото теплого водяного пола своими руками покажет наглядно, как все будет выглядеть.

Бетонная система

Обустройство подобной системы считается одним из самых известных. Площадь комнаты необходимо поделить на равные зоны. Число получившихся областей зависит от площади комнаты в целом. Очень значимо уделить внимание грамотному соотношению сторон, так как в будущем стяжка расширится из-за температурных перепадов. И в итоге половая поверхность потрескается.

Монтаж своими руками теплого водяного пола

Бетонирование теплого пола своими руками

В первую очередь поверхность очищается от грязи и разравнивается. Затем выкладывается теплоизоляционный слой. Его толщина может быть от 30 см. Все зависит от того, до какой степени силен обогрев. Грамотная выкладка теплоизоляционного материала позволяет обеспечивать максимальную отдачу тепла. Для теплоизоляции подойдет пенопласт, пенобетон, пенополиуретан и так далее. Сверху утеплительного слоя настилается пленка из полиэтилена, которая будет исполнять гидроизоляционную роль.

Далее весь периметр оформляют демпферной лентой, в задачу которой входит компенсация расширений стяжки. Затем армируется изоляционный слой, и выкладываются трубки. С целью армирования рекомендуется сетка со следующими параметрами:

  • сечение 5 мм;
  • ширина 15х15.

Для большей прочности армирование можно выполнить до и после выкладки труб. Прежде чем положить трубы проводится заблаговременный расчет по определенной схеме. Она выбирается в зависимости от местоположения участка. Трубки прикрепляются с помощью хомутов к арматурной сетке. В зонах с компенсационными швами следует поставить гофрированные трубки, с целью сберечь напольную поверхность от порчи.

При прокладке трубок около стен, шаг надлежит делать меньше, чтобы не дать возможность образоваться температурным перепадам. В этих зонах теплоотдача будет значительнее. Длина трубок не должна превышать 90 м, в обратном случае в системе упадет давление, а тепло уйдет.

Далее следует сделать опрессовку, которая выявляет вероятную неисправность труб. Делают ее на протяжении 24 часов. Потом заливается стяжка из бетона, ее толщина достигает 400 – 700 мм. Заливку можно сделать из особой смеси, предуготовленной специально для обогревающих полов, либо из бетонно-песочной смеси.

Финишное покрытие делают только тогда, когда застынет раствор. Рекомендуется использовать отделочные материалы, характеризующиеся отличной проводимостью тепла.

Настильная система

Данная разновидность укладки отличается простотой. Монтаж водяного теплого пола на пенополистирольных матах отличается сухим методом, что относится к плюсам. Он подходит как для квартир, так и для домов.

Существует 2 вида настильной деревянной системы:

  • реечная;
  • модульная.

Суть настильной системы элементарная. Трубки, по которым двигается вода, прокладывают в сделанных канальчиках или между рейками из дерева. Толщина пола получается совсем небольшая.

Монтаж проводится на черновом основании либо лагах из древесины. Всегда делается утеплительный слой. Сверху пленки настилаются древесно-стружечные плиты, в них прорезают отверстия.

Для повышения тепла, которое отдается в комнату, трубки фиксируются к пластинкам из алюминия, которые играют роль батареи. Вслед за тем как установлена система выкладывают гипсоволокнистый лист и делают проверку пола на рабочую пригодность. Итоговая отделка выполняется из любого напольного покрытия, но безупречной будет паркетная доска.

Проверка проводится следующим образом – шнур включается в розетку, и отмечаются реакции. Не должно быть гари, дыма или других отклонений. Правильное нагревание может быть только равномерным. Если все хорошо, то теплый водяной пол своими руками из полипропилена сделан правильно.
