Чтобы самостоятельно сделать водяной теплый пол, нужны не только навыки использования специального инструмента, но также внимательный подход к процессу. Монтаж теплого водяного пола должен следовать строго установленным правилам, в противном случае готовый пол либо быстро выходит из строя, либо не выполняет свои функции.

Содержание:

• Виды водяных полов
• Монтаж водяного теплого пола с бетонной стяжкой
• Стяжка водяного пола своими руками
  • info heading

Схема водяного пола сама по себе не так сложна. Сложно провести ряд операций, связанных с подключением системы и монтажом. Если у вас уже имеется опыт работ с системой водяного пола, тогда вы не встретите больших проблем при монтаже.

Почему предъявляются такие жесткие требования к водяному полу в квартире? Дело в том, что необходимо не только иметь качественный проект, но и правильно провести все нужные расчеты по дополнительной нагрузке на всю систему отопления. А для этого требуется набор теоретических знаний и практических навыков.

Естественно, вы можете пригласить специалиста, чтобы тот рассчитал все параметры и помог составить схему водяного пола. Все остальное сможете сделать своими руками, воспользовавшись приведенными ниже рекомендациями.

Сразу стоит оговориться, что деревянный теплый пол в городских условиях законно делать на электрическом обогреве. Согласно существующим правилам и нормам, запрещено делать подключение к центральному отоплению.

С другой стороны, это повлечет за собой повышение платы за использование электроэнергии. Гораздо эффективнее с экономической точки зрения иметь теплый водяной пол. Хорошо тем, кто живет в частном доме. Здесь ограничений не существует. Главное, иметь хороший проект.

Виды водяных полов

В настоящий момент можно выделить три основных вида монтажа системы водяного обогрева пола:

• монтаж, который предполагает укладку систему обогрева под бетонную стяжку;
• монтаж, в котором за основу для водного пола используют специальные пластины из алюминия. Они имеют влагоустойчивые прокладки из картона или вспененного полиэтилена. Что касается чистового пола, то он бывает в виде паркета, линолеума и так далее;
• монтаж, при котором трубы укладывают непосредственно на лаги из дерева, либо элементы чернового пола.

В любом случае, в состав всей системы обогрева водой пола входят:

• теплоизоляционные элементы;
• трубы из металополимерных или полимерных материалов;
• крепеж;
• чистовой пол и стяжка;
• коллекторы с фитингами. Они нужны для подключения к отопительной системе.

Монтаж водяного теплого пола с бетонной стяжкой

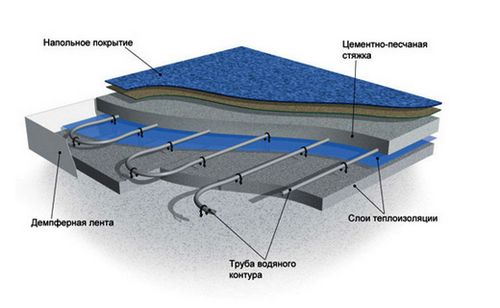

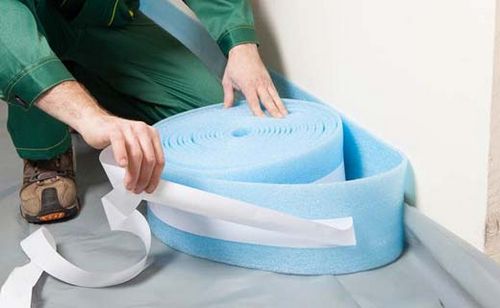

Для начала следует рассмотреть прием укладки пола под бетонную стяжку. В таком случае для начала необходимо уложить на пол теплоизоляционные плиты. Чтобы сделать водяной теплый пол своими руками, можно применять пеноплекс, пенополистирол, обычный пенопласт. Здесь все на ваше усмотрение. Благодаря плитам не будет утечки тепла, которое получит направление именно в сторону вашей квартиры. Когда уложите плиты по всей площади, необходимо разместить демпферную ленту. Она призвана компенсировать тепловые расширения стяжки.

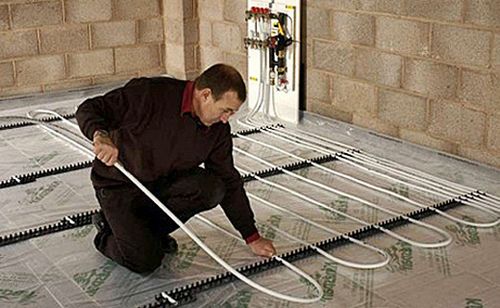

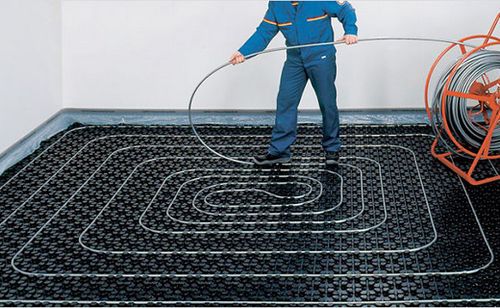

Затем остается уложить арматурную сетку и по схеме водяного пола прикрепить к ней трубы для обогрева. Насчет укладки труб стоит поговорить отдельно. В большинстве случаев их укладывают по спирали. Но вы можете использовать другие способы:

• змейка;
• спираль;
• двойная змейка;
• спираль ракушка;
• спираль со смещенным центром.

Схемы укладки водяного пола:

Чтобы трубы обогрева закрепить к арматуре, используйте специальные хомуты, при промежутке в метр. Избегайте жестко крепить трубы, так как это может привести к их деформации в будущем.

Важно! Помните, что трубы должны укладываться с шагом от 100 до 300 миллиметров. От стен трубы удаляются не менее, чем на 70 миллиметров. Тогда устройство теплого водяного пола будет грамотным.

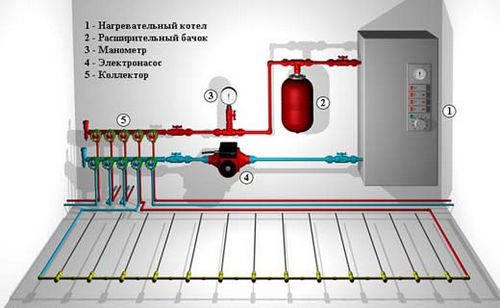

Вначале монтажа один конец рабочего трубопровода необходимо закрепить к подающему коллектору магистрали. После этого разводите систему по контурам, ориентируясь на схему водяного пола, которую составили ранее. Внизу показана схема примерного подключения коллектора теплого пола.

Помните, что длина контура не может превышать 50 метров. Конец контуров надо подсоединить к возвратному коллектору. Если обогревающие трубы проходят сквозь деформационный шов, то крепите на них специальную трубку из гофры.

После того, когда будет завершен монтаж теплого водяного пола, проверьте систему, чтобы она была герметичной. Залейте в систему воду, подайте давление в 0,6 МПа. Неплохо, если рядом будет специалист, который сможет подкорректировать вас при необходимости. Вообще, подключение водяного пола лучше проводить под присмотром профессионала.

Когда завершите тестирование, приступайте к стяжке. Обратите внимание, что существуют специальные смеси, пригодные для обустройства теплых полов.

Стяжка водяного пола своими руками

• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_6.jpg

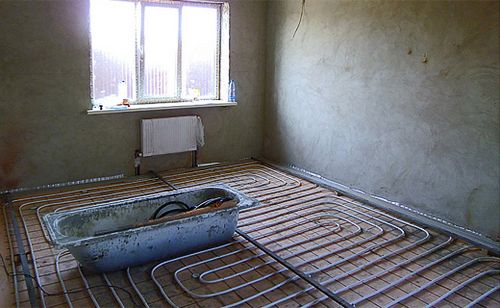

  Монтаж теплого водяного пола завершен, готовимся к бетонной стяжке


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_7.jpg

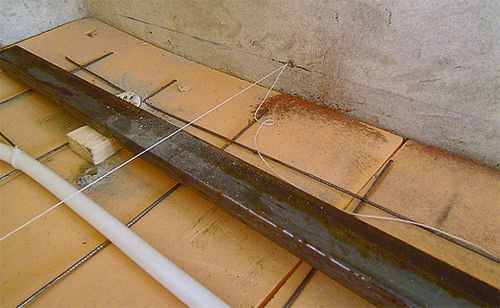

  Устанавливаем маяки


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_15.jpg

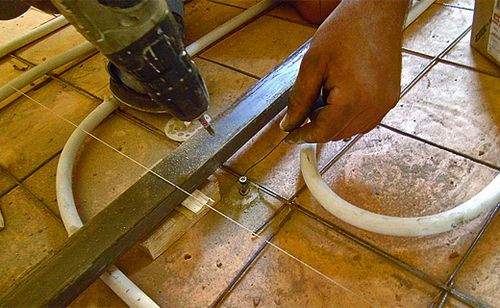

  Жестко фиксируем рейки


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_13.jpg

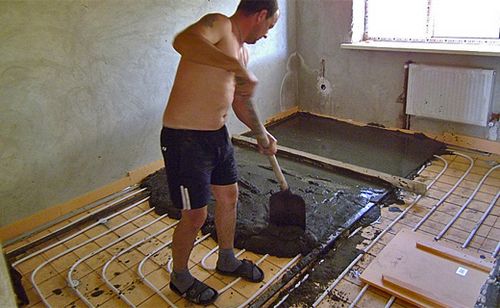

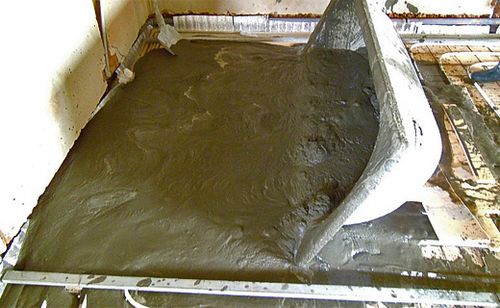

  Бетонный раствор перемещаем на пол


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_8.jpg

• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_14.jpg

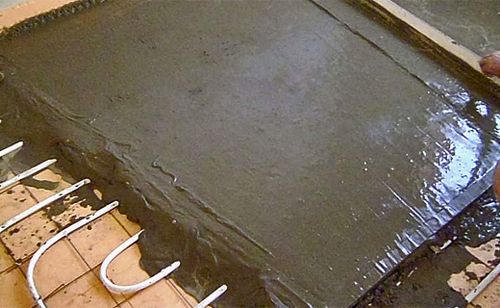

  Выравниваем бетонный раствор правилом


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_16.jpg

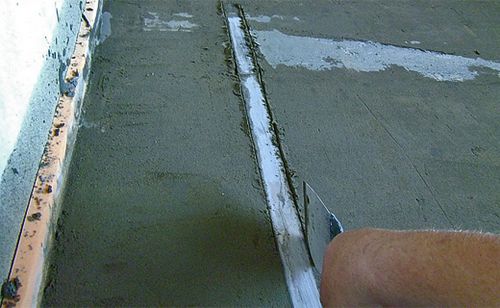

  Извлекаем маяки из стяжки


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_11.jpg

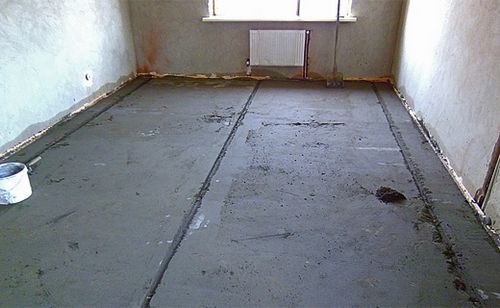

  Вытаскиваем маяки из стяжки


• ~images\vodjanoj-teplyj-pol-svoimi-rukami-v-chastnom-dome_12.jpg

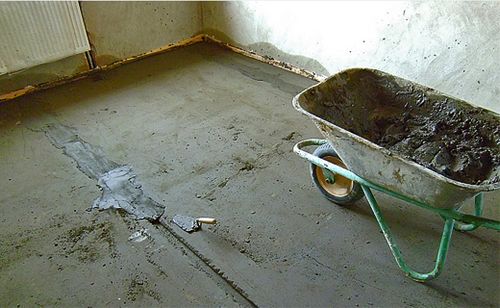

  Заполняем борозды из под маяков цементом



При данном типе обогрева используются полистирольные плиты, которые имеют заранее подготовленные пазы. Они нужны для укладки рабочих пластин, предназначенных для теплораспределения.

Данный способ хорошо подходит, когда нужно снизить нагрузку на перекрытие, либо при каких-то ограничениях по высоте помещения.

Укладку теплоизоляционных полистирольных плит надо начинать с одного из углов комнаты. Они просто укладываются на поверхность. Лучше заранее разработать алгоритм действий, которому следовать. Когда плиты уложите, на них нужно закладывать теплораспределительные пластины. В этих пластинах и необходимо фиксировать, используя специальные защелки, контурные трубы. Обратите внимание, что в пластинах есть пазы, в которые закладываются трубы. Чем плотнее будут лежать трубы, тем теплее будет пол.

Когда проведете все тестовые работы, укладывайте сверху чистовой пол. У вас есть прекрасная возможность использовать различные виды материала. Например, так можно сделать теплый водяной пол под ламинат.
