В доме наиболее важным является комфортная погода, и это невозможно достичь без хорошей системы отопления. Однако, иногда обычные настенные обогреватели могут оказаться недостаточными, и мы хотим чувствовать тепло всего тела. Носить весь день шерстяные носки вряд ли является лучшим решением. Поэтому, может быть, стоит рассмотреть вариант обогревания пола с помощью водяного теплого пола?

«

Содержание:

Правила укладки водяного теплого пола своими руками

Что из себя представляет водяной пол?

Водяной теплый пол — это система, работающая по принципу большинства отопительных батарей: использование горячей воды, как источника тепла. Схема работы такой системы элементарная — на поверхность устанавливается специальная труба, по которой циркулирует горячая вода. Источником тепла выступает котел. Всю «надпольную» часть системы водяного пола можно аккуратно прикрыть фальшстеной или увести в подсобное помещение.

Мы уже поняли, что водяной пол представляет собой систему труб с циркулирующей теплой водой, уложенных под полом и отдающих тепло по принципу обычной батареи. Теперь можем перейти к главному вопросу.

Завершающим этапом монтажа пирога теплого пола является укладка трубы. На сегодняшний день существуют три схемы укладки труб водяного теплого пола — «улитка», «змейка» и комбинированный.

Схема укладки улитка или спираль

Правила укладки водяного теплого пола своими руками

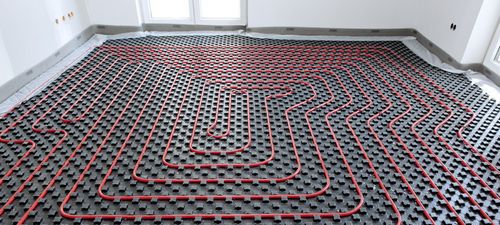

Улитка (спираль) — наиболее популярный, экономный и эффективный с точки зрения энергопередачи способ укладки труб водяного теплого пола.

В улитке мы укладываем трубы, описывая периметр комнаты, начиная с краев, и стремимся к центру, постоянно сокращая радиус, а затем в обратную сторону.

Главное преимущество улитки в том, что тепло равномерно распределяется по носителю, нивелирует теплопотери и предотвращает образование в полу тепловых ям. Еще одним преимуществом данного способа является его длина шага — улитку можно монтировать с шагом от 10 мм и до любого удобного вам размера.

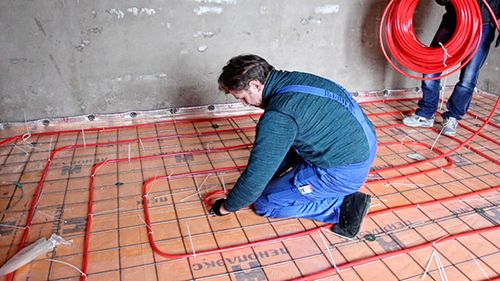

За 18 лет монтажа теплых полов способ улитка зарекомендовал себя, как самый надежный и самый работающий способ. Также стоит отметить, что этот способ укладки трубы водяного теплого пола наименее трудоемкий за счет несильного изгиба трубы. При желании (при очень большом желании) с укладкой может справиться даже один строитель и Вам не придется тратиться на дополнительные рабочие руки.

Более того, улитка универсальна в схеме укладки. Улиткой можно утеплить краевые зоны, например, большие окна, витражи, выходы на веранду, уличную дверь и т. д. И впредь, заходя в комнату с холодной улицы, Вы почувствуете тепло, едва ступив на пол.

Улитка позволяет устроить систему обогрева в помещениях любых площадей и форм. Причем важно понимать, что необязательно делать одну большую улитку на комнату, ничто не мешает сделать несколько витков, например в обход большого дивана или шкафа.

Змейка и двойная змейка

Правила укладки водяного теплого пола своими руками

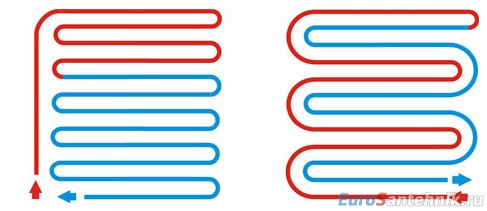

Этот способ укладки труб водяного теплого пола имеет наибольшие теплопотери за счет того, что подача горячей воды осуществляется лишь с одной стороны и теряет всю энергию, доходя до конца схемы. Таким образом, мы имеем горячий пол в одном конце комнаты и постепенное снижение температуры по мере удаления от узла смешивания теплоносителя.

Еще один минус укладки змейкой — трудность монтажа. Изгиб трубы происходит на 180 градусов. Очень часто приходится делать шаг в 200 мм против 10 у улитки. Можно избежать таких больших затрат, сделав кольца на концах петли, но это весьма трудоемко.

Универсальный шаг укладки трубы теплого пола составляет 150 мм, и 100 в краевых зонах (уличные стены).

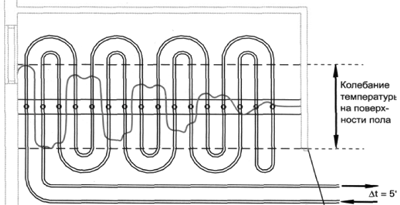

Температурный перепад в системе змейка можно сократить, сделав двойную змейку. Однако, это не решит проблему трудоемкости укладки труб водяного теплого пола.

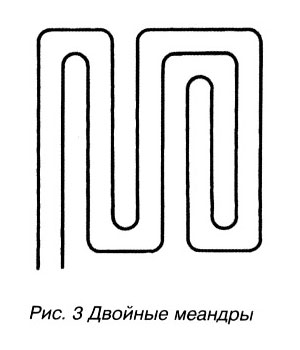

Есть так же способ монтажа, который называется двойная змейка.

Правила укладки водяного теплого пола своими руками

 И если посмотреть на этот способ более внимательно, то можно увидеть, что перепад температуры стал меньше, но монтаж не стал легче.

Правила укладки водяного теплого пола своими руками

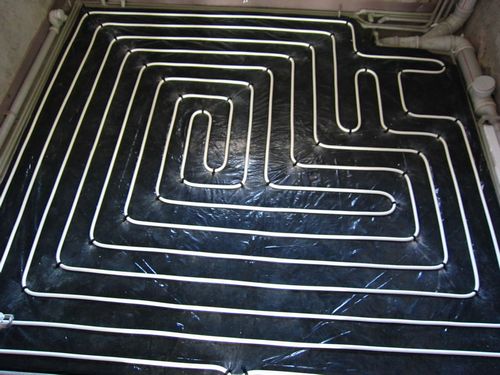

Мы используем способ укладки труб водяного теплого пола змейкой только для выравнивания смежных зон контуров теплого пола и редко для укладки в санитарных  узлах, где необходимо много обходить разные приборы: унитазы и так далее. И то если сан узел или другое помещение мало. А если помещение квадратов 5-6, то смело монтируется спираль, как на фото.

Правила укладки водяного теплого пола своими руками

Самым оптимальным вариантом использования змейки является комбинирование такого способа с другими.  Или, например, сначала Вы отсекаете наружные стены или как еще называют краевую зону, потом укладываете змейку в середину комнаты. При этом получается оптимальное распределение температуры.

Так же как и с улиткой, мы можем обходить необязательные для подогрева места, направляя отопительные трубы в нужное русло.

Комбинированный способ укладки труб теплого пола

Правила укладки водяного теплого пола своими руками

Комбинированная схема подразумевает смешение способов укладки теплого пола или их дублирование. Например, два витка улитки или несколько змеек подряд. Если планировка комнаты позволяет, то можно смешивать способы укладки теплого водяного пола. Например, при входе, где подогрев особо не нужен, положить змейку, а в центре помещения, дабы сконцентрировать полезную энергию, расстелить улитку.

А вообще перед самой укладкой труб, мы рекомендуем нарисовать схему водяного теплого пола на плане. Так дальнейший монтаж водяного теплого пола будет даваться проще.

Длина укладки трубы

Немаловажным при раскладке трубы является длина самого контура. Если вы сделаете слишком длинную спираль или змейку, то насос попросту не сможет продавить контур.

Поэтому тут важно соблюдать два правила:

  1. Длина одного контура не должна превышать 80-100 метров. Правильно не жесткое. То есть, если вы немногим превысите длину, то это не значит, что все станет плохо. Просто лучше лишний раз этого не делать.
  2. Все контуры желательно делать схожими по длине

Для расчета длины следуем следующей таблице:

Диаметр трубы (мм)

Материал трубы

Допустимая длина (метр)

16

металлопластик

80 ÷ 100

18

сшитый полиэтилен

80 ÷ 120

20

металлопластик

120 ÷ 150

Выводы

Прочитав весь материал, мы можем сделать вывод, что схему монтажа теплого водяного пола стоит выбирать исходя из площади конкретного помещения, способа его отопления и бюджета заказчика.

Однако, одно можно сказать точно: монтаж теплого пола улиткой — универсальный и экономный способ обогреть вашу комнату в любом месте и при любой погоде.
