Очень много бытовых приборов небольшого размера работают не от аккумуляторов, а от батареек.

Эти источники энергии быстро разряжаются и требуют замены, но ёмкость таких элементов уменьшается не только во время использования, но и при хранении. Поэтому перед их установкой необходимо провести проверку, и для этой цели полезно знать, как использовать мультиметр для тестирования батарейки.

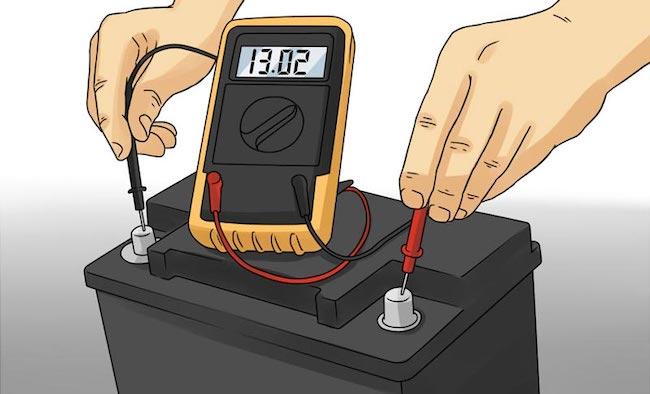

Как проверить аккумулятор мультиметром
как проверить батарейку мультиметром

Поэтому перед установкой их необходимо тестировать, а для этого необходимо знать, как проверить батарейку мультиметром.

Проверка батарейки мультиметром

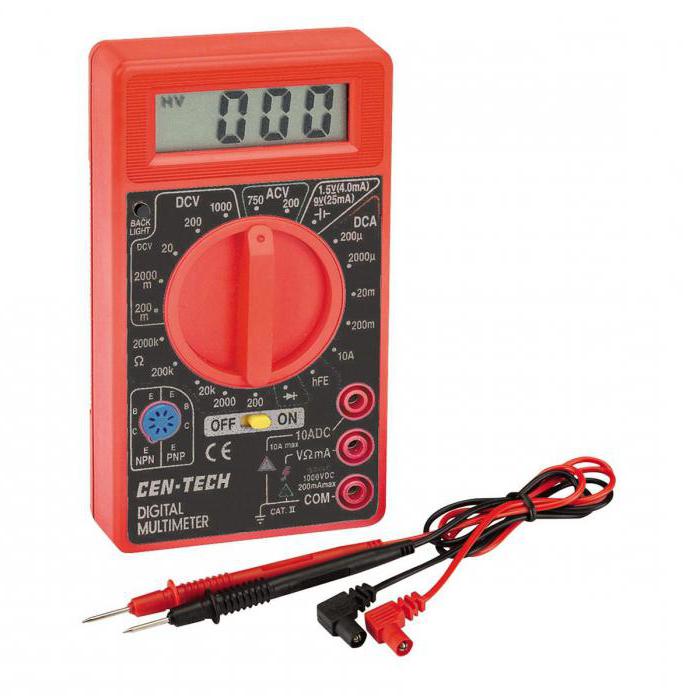

Проще всего измерить пригодность батарейки к использованию при помощи тестера.

Для этого необходим прибор, который может измерять постоянный ток величиной до 5 Ампер и напряжение до 2 Вольта, модель мультиметра значения не имеет.

В данной статье рассматриваются методы проверки элементов типа АА (пальчиковые) и ААА (мизинчиковые) с номинальным напряжением 1,5 В.

Измеряем напряжение

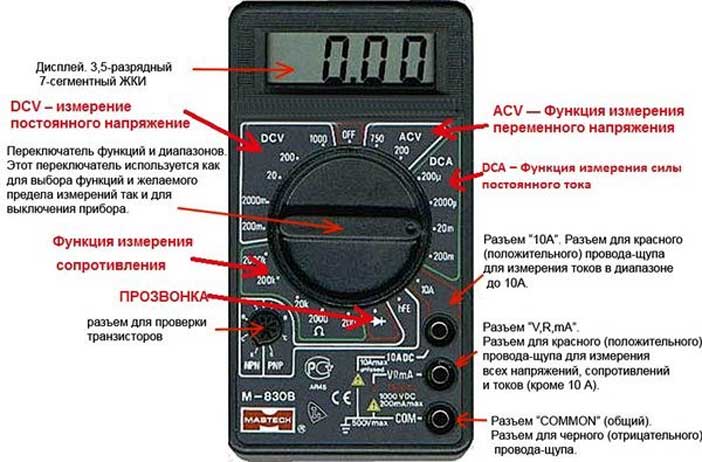

Первый этап оценки батареек измерение напряжения. Для проверки прибор устанавливается в положение измерения постоянного напряжения DCV с пределом не менее 2 В.

измеряем напряжение батарейки мультиметром
измерение напряжения пальчиковой батарейки
напряжение батарейки 1.36 Вольт

В зависимости от результатов измерений принимается решение о месте установки элемента:

  • 1,5 В — батарея новая, пригодна для установки в любом месте;
  • 1,35-1,45 В — имеются признаки разряда, но такой элемент можно устанавливать в любой прибор;
  • 1,2-1,35 В — удовлетворительное состояние источника питания, допускается применение в часах и других устройствах с малым энергопотреблением;
  • 1-1,2 В — практически полный разряд, может недолго работать в часах или пультах ДУ;
  • менее 1 В — полный разряд, установка такого элемента бесполезна.
Как проверить мультиметром заряд

В связи с тем, что в отличие от аккумуляторов в батарейках вместо уменьшения ЭДС растёт внутреннее сопротивление и падает выходной ток, такая проверка позволяет оценить исправность элемента только предварительно.

какое напряжение батарейки считается нормальным

Более точную оценку состояния батареи может дать проверка под нагрузкой.

Проверка под нагрузкой

Тестирование батареек под нагрузкой обеспечивает более точные результаты проверки и учитывает возросшее внутреннее сопротивление элемента.

Для этого параллельно вольтметру подключается сопротивление 3,9-8 Ом. В этом случаем через батарею протекает ток 150-300 мА, что приближает эксперимент к реальным условиям и его результаты показывают истинное состояние источника питания:

  • 1,45-1,5 В — новая батарея;
  • 1,4 -1,45 В — элемент в хорошем состоянии;
  • 1,3 — 1,35 В — можно устанавливать в пульт ДУ и часы
  • ниже 1,1 В — непригоден к эксплуатации.

Совет! При проверке батареи «монетка» типа CR2032 необходимо взять резистор 1 кОм и разряженным считается элемент с напряжением 2 В.

Измерение тока короткого замыкания

Если отсутствует нагрузочный резистор, то проверить состояние батареи можно при помощи измерения тока короткого замыкания.

переключаем мультиметр в режим измерения тока

Для этого прибор необходимо установить в положение DCA с пределом не менее 5 А.

Важно! При коротком замыкании элемент быстро нагревается, поэтому измерение проводят в течение 2-3 секунд.

измеряем ток короткого замыкания батарейки
проверка тока КЗ батарейки мультиметром
проверка батарейки
Как проверить аккумулятор мультиметром

При проведении измерений сила тока должна быть неизменной, падение показаний указывает на разряженную батарейку:

  • 1-2 А — батарея заряжена;
  • 0,3-0,5 А — состояние удовлетворительное;
  • менее 100 мА — элемент разряжен.
какой ток должен быть у батарейки

Проверка батарейки без мультиметра

Кроме тестирования мультиметром, допускается использовать и другие методы проверки батарей.

Специальные приборы для проверки

Кроме мультиметра и постоянного резистора для тестирования источника питания можно использовать специальные приборы.

Независимо от модели аппарата принцип работы этих устройств одинаковый — замер напряжения под нагрузкой. Подключение батареи производится её установкой в специальное гнездо.

Приобретение такого прибора экономически оправдано только при его постоянной эксплуатации, например, для магазина.

Для домашнего использования можно порекомендовать мультиметр с функцией проверки батареек. Подключение тестера к источнику питания осуществляется при помощи щупов.

Можно ли проверить в домашних условиях без прибора

Если проверка батарейки мультиметром невозможна из-за отсутствия прибора, можно использовать лампочку накаливания для карманного фонарика.

Точность измерения зависит от номинального напряжения лампы, поэтому желательно выбирать лампочку 1,5 или 2,5 В.

Состояние батарейки определяется по яркости свечения — чем ярче свет, тем выше заряд батареи. Очень тусклое свечение или его полное отсутствие указывает на разряженный источник питания.

Совет! Лампу напряжением 6,3 В можно использовать в качестве резистора при проверке под нагрузкой.

Почему батарейки прыгают

Как проверить аккумулятор мультиметром

Кроме методов, как померить батарейку 1.5 v мультиметром, в сети Интернет встречается способ проверки отскоком.

Для этого элемент необходимо поставить вертикально минусовым контактом вниз, приподнять на 10-20 см над столом и уронить.

Если элемент упал с глухим стуком, то он заряжен, но если звук был звонкий, а батарейка подпрыгнула, то она разряжена.

При кажущейся абсурдности этого способа, он является достаточно надёжным. Причина в изменении химического состава батареи при разряде.

Ученые из Принстонского университета (США) провели исследование на тему, почему батарейки прыгают.

Оказалось, что «прыгучесть» возрастает примерно до середины разряда, после чего остаётся неизменной до полного исчерпания заряда элемента.

При анализе рентгеновских снимков батарей разной степени заряженности было обнаружено, что цинк анода постепенно преобразовывается в оксид цинка.

Этот процесс начинается снаружи и распространяется к центру батарейки. Этот состав имеет большое количество связей между молекулами, что делает его более жёстким, а саму батарею более упругой.
