Расчет бетона на фундамент: калькулятор, расход на м3, маркировка

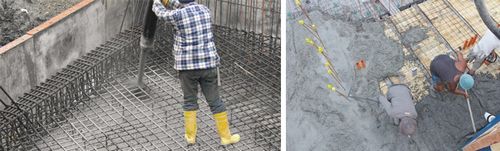

Любая строительная конструкция, даже небольшая хозяйственная постройка, требует надежного основания. Бетон для заливки такового заказывается или готовится самостоятельно. Независимо от принятого решения, застройщик должен уметь провести расчет фундамента, чтобы получить оптимальное количество рабочей смеси. Сделать это можно вручную, используя справочную литературу, или же загрузить исходные данные в онлайн калькулятор на любом серьезном сайте строительной тематики. В индивидуальном строительстве популярны: ленточный, плитный и столбчатый фундаменты, расчет каждого из которых имеет свои особенности.

Расчет бетона на фундамент: калькулятор, расход на м3, маркировка

Оглавление:

  1. Монолитная конструкция
  2. Столбчатое основание
  3. Ленточный фундамент
  4. Как приготовить бетонный раствор?

Монолит

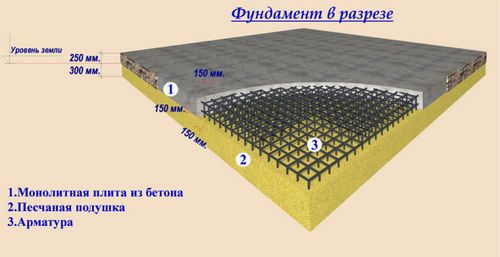

Он представляет собой плоскую цельную конструкцию, расположенную под всем сооружением. Объем необходимого бетона узнать проще всего: достаточно перемножить ее площадь и высоту. Например, Sпл под хозяйственной постройкой размером 5х5 м — 25 м2. В соответствии с требованиями нормативных актов, минимальная толщина плиты — 0,1 м, а оптимальная — 0,2 м. При этом расчет бетонной смеси для ее заливки выглядит так: Vпл = 25×0,2 = 5 м3.

Иногда для придания такому фундаменту дополнительной прочности применяют ребра жесткости, которые располагают в нижней его части, обращенной к грунту. Они выполняются в виде перпендикулярных продольных и поперечных бетонных полос. Чтобы рассчитать их общий объем, надо знать длину и площадь сечения каждой. Для основания со сторонами 5х5 (при шаге 2,5 м), понадобится 6 5-метровых ребер: 4 по краям и 2 в центре. Их протяженность — 30 м.

Чаще всего полосы бывают прямоугольными или трапециевидными. Их высота должна быть равна толщине плиты, а ширина – соотноситься с ней в пропорции 1:0,8. Для заданных условий Sр = 0,08×0,2 = 0,016 м2, а Vр = 0,016×30 = 0,48 м3. При вычислении трапециевидной формы надо учесть, что ее нижнее основание в полтора раза шире обычного. Потому площадь сечения будет Sтр = 0,2×(0,12+0,08)× ½ = 0,012 м2, а Vтр = 0,012х30= 0,36 м3. Так же производится расчет ребер усиления для основания другой толщины.

Расчет бетона на фундамент: калькулятор, расход на м3, маркировка

В справочной литературе имеются готовые значения объема бетона, необходимого для заливки плиточных фундаментов различных размеров, с учетом ребер. Например, для дома 6х6 м они будут выглядеть так:

Толщина, мм Ребра жесткости Расход бетона, м3
100 нет 3,6
прямоугольные 3,89
трапециевидные 3,96
200 нет 7,2
прямоугольные 8,35
трапециевидные 9
300 нет 10,8
прямоугольные 13,4
трапециевидные 14,85

Столбчатый фундамент

Фактически, это монолитный ростверк, опирающийся на опоры, установленные под всеми углами сооружения, точками пересечения несущих стен и местами, испытывающими повышенные нагрузки. Чтобы правильно произвести расчет количества бетона на фундамент такого типа, потребуется измерить длину всех поддерживающих элементов, а также определить площадь Sст (поперечного среза). Для круглых столбов Sст = π×R², где π — константа, а R — радиус (в метрах). Таким образом, при ø30 см она будет 3,14×(0,15)² = 0,07065 м². Объем (Vст) такого столба, высотой 2 м, равен 2х0,07065 = 0,1413 м³. По такой же схеме производится расчет бетона для опор с другими параметрами, после чего полученные данные умножаются на их общее количество в фундаменте.

Тип столба Сечение, см Расход бетона, м3
Круглый ø 15 0,0353
ø 20 0,0628
ø 30 0,1413
Квадратный 20×20 0,08
30×30 0,18
40×40 0,32

Расчет бетона на фундамент: калькулятор, расход на м3, маркировка

Ленточный

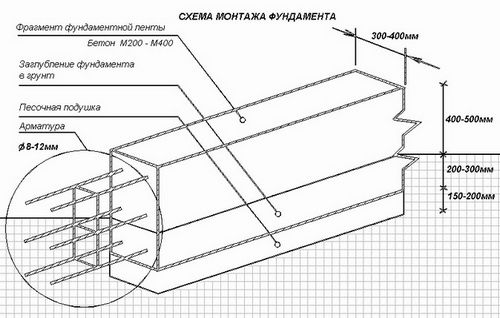

Это наиболее популярный тип оснований зданий и сооружений ввиду его универсальности и доступности. Чтобы узнать, сколько бетонной смеси нужно на ленточный фундамент, потребуется провести расчет его общей протяженности, высоты и ширины. Первый параметр — сумма длин всех внешних сторон (периметра) и внутренних стен. Второй получается сложением размеров его надземной и заглубленной части. Ширина фундамента зависит от грунта, веса здания и чаще всего выбирается равной 0,2–0,4 м.


Таким образом, для хозяйственного сооружения со сторонами 5х5 м и одной внутренней стеной исходные данные для вычислений объема бетона будут такими: протяженность ленты — 25 м (20 м — периметр и 5 м — внутренняя стена). При заглублении в грунт на 1,5 м и возвышении над землей — 0,4 м ее высота равна 1,9 м. Учитывая классическую ширину в 40 см, расчет ленточного основания выглядит так: V = 0,4×25×1,9 = 19 м3. Быстрее и проще проводить автоматические вычисления, используя онлайн калькулятор. Его формы позволяют не только вводить числовые значения, но и предлагают выбрать тип фундамента, марку цемента, рассчитать параметры армирующих элементов, опалубки и примерную стоимость материалов. Причем вычисления происходят практически мгновенно, а отчеты распечатываются в графическом виде как схема или таблица.

Расчет бетона на фундамент: калькулятор, расход на м3, маркировка

Состав смеси

Чтобы приготовить бетон для заливки фундамента, понадобится песок без примесей с размером фракций не более 3,5 мм. Его чистоту можно проверить, поместив в прозрачную бутыль с водой. Если наблюдается лишь легкое помутнение жидкости — заполнитель хорошего качества. Допустимые фракции гравия — 10–80 мм. Вместо него допускается использование щебенки аналогичной величины. В качестве вяжущего материала для возведения основания покупают портландцемент.

Расчет бетона на фундамент: калькулятор, расход на м3, маркировка

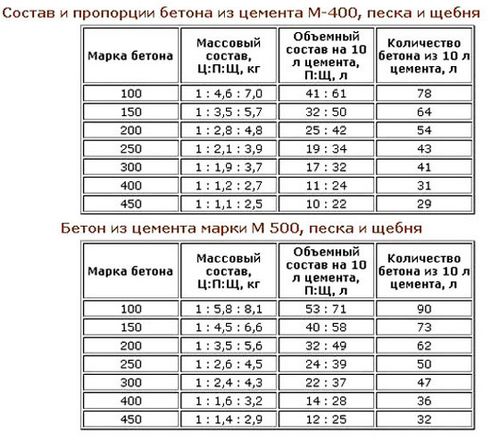

Традиционно выбирается марка цемента, в 2 раза превышающая требуемый класс бетона. Количество составных компонентов рабочей смеси измеряют в долях по отношению к вяжущему элементу. Обычно пропорция такая: 1 часть цемента, 3 — песка и 5 — щебня (гравия). Водоцементное соотношение при расчете выбирается в зависимости от прочности бетона. Его значение находится в справочных таблицах по строительству.

Марка цемента Класс бетона
М400

(В30)

М300

(В22,5)

М200

(В15)

М100

(В7,5)

М300 0,4 0,55 0,75
М400 0,4 0,5 0,63 0,85
М500 0,46 0,6 0,71
М600 0,5 0,63 0,75

Произвести расчет состава бетонной смеси для фундамента вполне можно и своими руками, используя значения, рекомендованные СНиП 52-01-2003 и ГОСТ 7473-2010. Например, чтобы замесить раствор класса В22,5 (М300), потребуется одно 10-литровое ведро портландцемента марки М500, 2 песка, 4 щебня (гравия) и 5 литров воды.
