Расчет сечения стропил — подробное пошаговое руководство и примеры

Для обеспечения успешного объединения стропильных ферм в надежную и прочную конструкцию, требуется разработать компетентный проект и аккуратно провести все соответствующие расчеты. Когда дело касается «сечения стропил», особенно важно уделить внимание правильной проектировке и расчетам, чтобы создать стабильную и надежную стропильную систему.

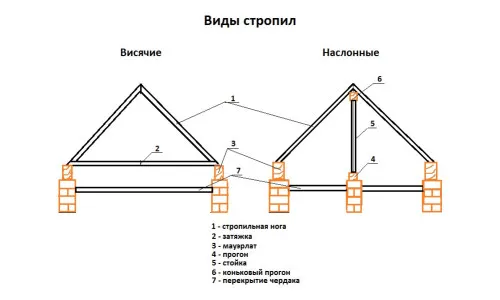

Разновидности стропил.

От правильности его выбора зависит целостность и безопасность не только кровли, а и всего строения в целом. Рассчитать сечение можно при помощи специальной программы, но лучше всего делать это вручную. Самостоятельный индивидуальный расчет исключает вероятность ошибки. В процессе расчета, помимо всего прочего, обязательно учитываются снеговые и ветровые нагрузки для рассматриваемого региона, особенности теплоизоляции и отделки.

Что нужно учитывать при выборе сечения материала для стропил?

Для того чтобы кровельная система была надежной и максимально прочной, нужно определить подходящее сечение стропил и непосредственно сам материал, используемый для работы. Сечение бруса является главным параметром стропильной системы. Именно от сечения стропил зависит, будет ли способна система выдержать вес кровельной конструкции.

В процессе расчета сечения стропил учитываются следующие моменты:

1. Суммарная масса кровельных материалов.
2. Общий вес планируемой внутренней отделки, в том числе чердачных и мансардных помещений.
3. Атмосферные воздействия на кровлю здания.

Схема расчета стропильной системы.

Для успешного самостоятельного расчета вам понадобится:

1. Измерительная рулетка.
2. Лист бумаги и карандаш или ручка для записей.
3. Калькулятор.

Дополнительно нужно учесть:

1. Пролеты.
2. Сечение бруса.
3. Шаг установки ног.
4. Форма стропильной фермы.
5. Снеговые нагрузки, а также значения ветровых нагрузок для рассматриваемого региона и прочие данные, влияющие на результаты расчета.

При желании вы можете поручить эту работу специалисту или использовать специальные программы. Но для большей точности и в целях экономии расчет лучше проводить самостоятельно. Понадобится всего несколько простых формул. Непосредственно сложность расчета и используемых формул зависит от сложности и размера кровли.

Основные требования к брусу для устройства стропильной системы

Помимо самого расчета стропил, нужно уделить должное внимание выбору бруса для обустройства системы. Материал должен быть хорошего качества. Максимально допустимый уровень влажности древесины составляет 20%. Брусья предварительно обрабатываются специальным раствором, обеспечивающим защиту деревянных конструкций от возгорания, гниения, порчи грызунами и насекомыми.

Карта снеговых нагрузок России.

На брус, используемый для обустройства стропильной системы, будут оказываться постоянные и периодические нагрузки. Под постоянными нагрузками нужно понимать вес стропильной конструкции, смонтированной обрешетки, облицовочного кровельного материала, теплоизоляционных и прочих материалов. Значения рассчитываются отдельно для каждого применяемого материала, а затем полученные результаты суммируются.

Временные нагрузки могут иметь разную периодичность и быть продолжительными, кратковременными и редкими. Также выделяют особые нагрузки, к примеру, землетрясения. Под кратковременными нужно понимать снеговые и ветровые нагрузки, вес людей, выполняющих работы на кровле и т.д. Продолжительными считаются любые нагрузки, которым подвергается конструкция в течение некоторого временного промежутка.

Учет ветровой и снеговой нагрузок в процессе расчета

При выполнении расчета стропил обязательно учитывается снеговая нагрузка. Она будет меняться в зависимости от региона расположения дома. Существуют специальные утвержденные таблицы, позволяющие подобрать конкретные данные для своего региона.

Сам расчет предполагаемых снеговых нагрузок выполняется по простой формуле, в соответствии с которой нужно умножить вес снега, приходящийся на 1 м² горизонтальной грунтовой поверхности, на специальный коэффициент, отражающий переход снеговой нагрузки на горизонтальную (либо с уклоном) кровельную поверхность. Для определения коэффициента нужно знать уклон кровли. Если уклон ската составляет 25 °, коэффициент принимается равным 1. В случае же уклона в 25-60 ° используется значение равное 0,7. Если же скат имеет уклон более 60 °, коэффициент учитывать не нужно, т.к. он не будет иметь существенного воздействия на сечение бруса.

Схема расчета нагрузки на стропила.

Для выполнения максимально правильного расчета стропил обязательно учитываются и ветровые нагрузки, которым подвергается дом. Недооценивать их нельзя. При недостаточной устойчивости конструкции последствия могут быть самыми неблагоприятными. Для определения средней ветровой нагрузки применяется специальная формула, в соответствии с которой нужно умножить нормативное значение ветровой нагрузки (берется из специальных таблиц для конкретного региона) на изменение ветрового давления, меняющееся с высотой над грунтом. Тоже определяется по таблице из справочника.

Таблицы весьма информативны и просты в использовании. Там вы сможете найти значения как для рек, морских побережий, тундры, степей и лесостепей, так и для городских местностей с препятствиями разной высоты.

В процессе расчетов также нужно обязательно учитывать информацию по направлению движения ветра, т.к. с его колебанием получаемый результат тоже может существенно изменяться.

Пошаговое руководство по расчету сечения стропил

При выполнении расчета стропил для кровли любого типа нужно учитывать такие параметры:

1. Длина отдельной ноги.
2. Шаг установки стропильных ног.
3. Всевозможные значимые атмосферные нагрузки для конкретно взятого региона.

Значения для расчета берутся из таблиц. К примеру, для Москвы и области актуальны такие показатели:

1. Сечение деревянных брусьев для устройства мауэрлата – 10х10 см, 15х10 см, 15х15 см.
2. Диагональные ендовы, стропильные ноги делаются из деревянных брусьев 20х10 см.
3. Сечение изделий для устройства прогонов можно выбрать из 10х10 см, 20х10 см, 15х10 см.
4. Сечение деревянного бруса для монтажа затяжки – 15х5 см.
5. Сечение изделий для ригелей – 15х10 см, 20х10 см.
6. Сечение брусков для стоек – 10х10 см, 15х15 см.
7. Сечение изделий для обустройства кобылки, карниза, подкосов – 15х5 см.
8. Для выполнения подшивки и лобовой доски – деревянная доска 2,2х10 см.

Пример расчета сечения стропил

Схема усиления стропильной балки.

В данном примере вы сможете увидеть, для какой крыши дома, какое количество материала и с какими характеристиками понадобится. Расчет будет вестись с использованием следующих исходных данных:

1. Суммарная расчетная нагрузка на всю кровлю – 317 кг/м2.
2. Нормативная нагрузка – 242 кг/м2.
3. Уклон скатов – 30 °. В горизонтальной проекции один пролет имеет длину 450 см, состоящую из участков длиной в 300 см и 150 см.
4. Стропила монтируются с шагом в 80 см.

Ригели крепятся при помощи болтов. Гвозди использовать нежелательно, т.к. они ослабляют материал. В случае с древесиной 2-го сорта сопротивление будет равняться 0,8. При ослабленном сечении сопротивление на изгиб составляет 104 кг/м².

Нагрузка системы рассчитывается на каждый метр погонных стропил. В рассматриваемой ситуации она составит 0,8х317=254 и 0,8х242=194 кг/м.

В случае если скат имеет угол не более 30 °, то система стропил относится к категории изгибаемых. В данном случае наибольший момент изгибания рассчитывается так: 254х(33+1,53)/8х(3+1,5)=-215 кг/м.

Используется значение в -21500 кг/м. В таком расчете знак «-» указывает на то, что изгиб действует в противоположном направлении от прикладываемой рабочей нагрузки.

Далее, вам нужно определить момент сопротивления на изгиб для стропил. Для этого разделите 21500 на 104. Получится, что сопротивление составит 207 см³.

Стропила чаще всего изготавливаются из деревянных брусков, имеющих сечение с шириной в 5 см. Для определения нужной высоты стропил с учетом расчетных данных по сопротивлению нужно сделать следующее: разделить 207 на 5, затем умножить полученные данные на 6 и извлечь из значения квадратный корень. Для данного примера результат расчета будет составлять 16 см.

Планируемая высота равняется 16 см, а сечение составляет 5 см. В соответствии с ГОСТом, максимально соответствующим этим параметрам нормативным значением является стропила с параметрами 17,5х5 см. Данное значение рассчитано для пролета длиной в 3 м.

Вам надо определить инерционный момент для стропильной ноги. В этом примере он рассчитывается так: 5х17,53/12. Нехитрые вычисления дадут значение в 2233 см³.

После этого рассчитайте значение для прогиба. Для этого примера нужно попросту разделить 300 на 200. Расчет покажет, что значение для прогиба равняется 1,5 см.

Определите прогиб для нормативных нагрузок. Результатом расчета для этого примера является 1. Сверившись с нормативной документацией, вы увидите, что рассчитанное значение в 1 см меньше нормативного, которое составляет 1,5 см. То есть сечение в 17,5х5 см подобрано правильно, и вы можете смело использовать данный материал для обустройства стропильной системы своей кровли.

Для того чтобы система стропил вашего дома была максимально надежной, прочной и спокойно переносила все предполагаемые нагрузки, нужно сделать правильный расчет сечения бруса, который и будет выполнять функцию основного строительного материала кровли. Расчет выполняется с применением ряда формул и требует использования специальных справочников с утвержденными нормативными показателями для конкретного региона. Должны быть рассчитаны снеговые нагрузки, ветровые нагрузки и прочие значимые показатели.

Как установить стропила на балки?

Установка стропил на балки — это один из этапов строительства крыши дома или другого сооружения. Этот процесс требует точности и аккуратности, чтобы обеспечить правильное расположение стропил и обеспечить прочность крыши в целом. Вот пошаговая инструкция, как установить стропила на балки:

1. Измерьте расстояние между балками: используйте линейку или измерительную ленту, чтобы измерить расстояние между балками, на которые вы планируете установить стропила. Это поможет определить длину стропил, которые вам нужно будет подготовить.

2. Подготовьте стропила: используя пилу, отрежьте стропила нужной длины. Убедитесь, что концы стропил обрезаны под правильным углом, чтобы они точно прилегали к балкам. При необходимости обработайте концы стропил ножом или шкуркой, чтобы они были гладкими.

3. Установите первое стропило: поставьте первое стропило на балку таким образом, чтобы его конец совпадал с краем балки. При необходимости поправьте положение стропилы так, чтобы она была ровной и вертикальной. Затем закрепите стропило на балке с помощью строительных скоб или металлических уголков.

4. Установите остальные стропила: продолжайте устанавливать стропила на балки, оставляя расстояние между ними, которое вы измерили на первом шаге. Периодически проверяйте, что все стропила находятся на одном уровне и имеют одинаковый угол наклона.

5. Закрепите стропила между собой: когда все стропила установлены, закрепите их между собой, чтобы создать жесткую конструкцию. Для этого можно использовать дополнительные балки, расположенные вдоль стропил, или использовать специальные металлические соединители.

6. Закончите установку: проверьте, что все стропила надежно закреплены и находятся на правильном уровне. Если необходимо, отрежьте концы стропил так, чтобы они были ровными. Затем вы можете продолжать укладывать кровельные материалы.

Важно учитыв

…ть, что процесс установки стропил на балки может немного отличаться в зависимости от конкретной конструкции и материалов, которые вы используете. Важно следовать инструкциям производителя и выполнять все работы с соблюдением безопасности. Не забудьте также проверить, что крыша имеет правильный уклон для отвода воды, чтобы избежать проблем с протечками.

Если у вас нет опыта работы с деревянными конструкциями, то лучше обратиться к профессионалам, которые смогут выполнить работу качественно и безопасно. Не стоит экономить на качестве материалов и работы, так как неправильная установка стропил может привести к опасным последствиям в будущем.

Видео. Подробный пример расчета стропильной системы (ExWood)
