Металлические навесы можно найти как на территории частных домов, так и в публичных местах. Они используются для стоянок для автомобилей, крытых веранд, козырьков балконов, покрытия для грилей и дровяных ящиков. Чем меньше размеры будущей структуры, тем проще ее проектировать. Однако, для покрытий, площадью от 15 м2, лучше обратиться к профессионалу в области проектирования металлических конструкций.

Содержание:

В этой статье мы расскажем, почему конструкции такого типа на столько популярны и где они чаще всего используются. Также вы узнаете, как рассчитать и построить навес своими руками из металла. Если же у вас планируется большая стройка и вам необходима распечатка проектно-сметной документации, то рекомендуем обратиться в центр оперативной печати "РАЗМНОЖАЙКА".

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

Металлические навесы с покрытием из поликарбоната

Преимущества металлических навесов

Металл не случайно так популярен в качестве материала для изготовления каркасов поликарбонатных навесов. Самое главное его преимущество – долговечность. При должном качестве монтажа и ухода в процессе эксплуатации такая постройка может простоять несколько десятков лет. Весь уход заключается в обработке антикоррозийными составами или красками, их содержащими. При возникновении пятен ржавчины достаточно произвести точечную зачистку пораженных мест и их обработку специальными препаратами.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

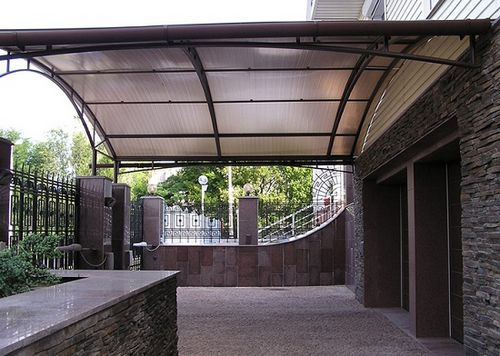

Навесы из металлопрофиля: фото пристроенной к дому конструкции

Также следует отметить широкий выбор металлических профилей: разные толщины стенок, геометрия и диаметр в сечении. Трубы также различаются о толщине металла и диаметру. Благодаря этому вы всегда сможете подобрать п, соответствующий назначению и габаритам будущей постройки. Например, для небольшого навеса из стали над крыльцом понадобится профиль, прямоугольный в сечении, диаметром в 15 мм и с толщиной стенок в 1 мм; опоры укрытия автомобильной стоянки возводятся из труб или профиля диаметром в 40 – 50 мм, с толщиной стенок от 2 мм и т. д.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

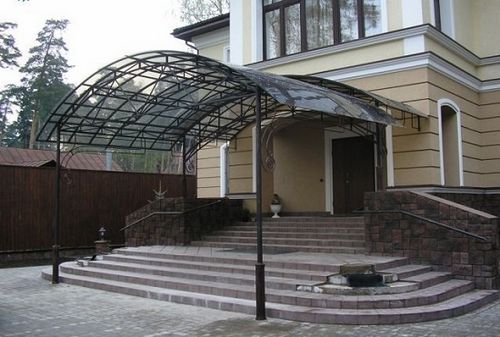

Поликарбонатные навесы из профильной трубы своими руками: фото каскадной крыши над крыльцом

Обратите внимание: нельзя забывать и о эстетической стороне вопроса. Металл позволяет строить красивые кованные навесы. Пусть их и невозможно сделать без специальной аппаратуры и навыков – обычно укрытия такого типа заказываются в мастерских, специализирующихся на художественной ковке.

Виды материалов

Производятся навесы из нержавейки, как сказано выше, из металлического профиля, металлической трубы и из кованного металла. Первый вариант наиболее распространен, так как в магазинах он представлен в широком ассортименте. Кроме того, квадратные и прямоугольные профили одинаково удобно монтируются как на саморезы, так и при помощи сварки. Для мелких деталей или небольших навесов хорошо идет уголок разного размера.

Как сделать навес своими руками из металла: видео описывает сборку козырька из стальной трубы.

Реже металлические навесы из труб. В принципе, ассортимент их в магазинах тоже широк, как по диаметру, так и по толщине стенок. Но вот в монтаже они немного сложнее, с ними труднее создавать прямые углы. Хотя есть и плюсы – с рук не сложно купить старые трубы отопления, из которых можно собрать бюджетную постройку. Например, так можно сделать навес из профильной трубы своими руками для дров или дачной душевой кабины. О кованном металле сказано выше.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

Разные виды трубы профильной

Какого типа навесы делаются из металла?

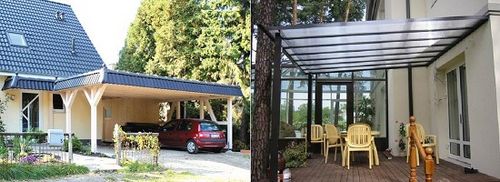

Такие укрытия могут использоваться для разных целей. Например, очень часто делаются навесы для авто своими руками из металла. Это может быть, как небольшая крыша над одноместной парковкой или бассейном, так и огромное укрытие площадью более 30 м2. Все различия будут в проектировании и технических характеристиках используемого материала.

Из тонкого профиля или ковки очень хорошо делать навесы металлические над крыльцом или балконом. В первом случае мы получаем прочный, визуально легкий каркас, который легко собрать своими руками. Ковка — это либо просто красивый, ажурный навес, либо целое произведение искусства, выполненное по индивидуальному проекту. Правда, обойдется кованый каркас не в пример дороже профильного.

К сведению: возводятся из металла и навесы над дровниками, хотя и реже. Тут обычно делаются опорные стойки и каркас крыши, а стены зашиваются деревом – таковы особенности хранения дров. Для этих целей обычно применяются демонтированные трубы отопительной системы или отходы профиля от другого строительства. Новые материалы для дровников закупаются только в случаях, когда навес несет еще и декоративную функцию, располагаясь непосредственно около мангала или печи барбекю.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

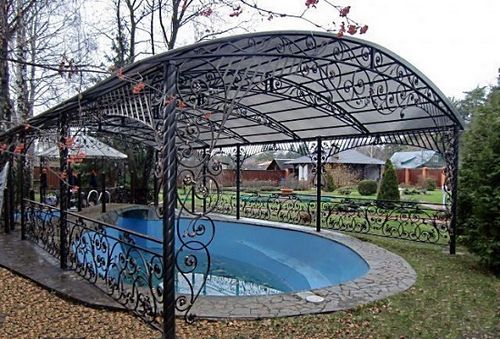

Кованое укрытие для бассейна

Как рассчитать металлический навес

В принципе, рассчитать небольшой каркас для навеса из профильной трубы над крыльцом или балконом несложно:

  • Рисуем эскиз с примерными размерами и отметками относительно вида используемого профиля.
  • Точно замеряем место монтажа и на основании полученных цифр создаем чертеж навеса из профильной трубы.
  • Решаем, какого сечения будут металлические профили или трубы ферм и обрешеток.
  • Вносим новые данные в чертеж и уже по ним рассчитываем количество требуемых материалов. На этом же этапе станет ясно, сколько и каких метизов потребуется.

Параметры кровельных материалов не учитываем, так как площадь крыши будет маленькой. В расчет фермы из профильной трубы для навеса не забываем включить нужное количество раскосных решеток. Если это будет кованая металлоконструкция, то делаем только ее эскиз с желаемыми размерами. Все остальное за вас сделает мастер.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

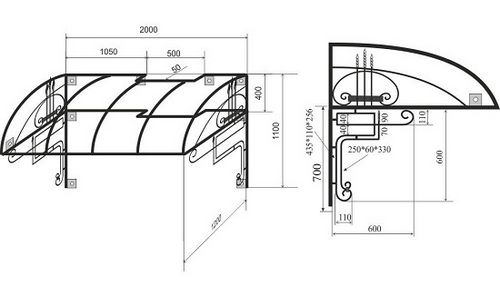

Чертеж кованого козырька

Габаритные постройки наподобие автомобильных навесов или придомовых галерей требуют более внимательного отношения. Помимо выполнения приведенных выше действий здесь надо правильно определить форму каркаса крыши из профиля. Самый распространенный вариант – арочная конструкция. Она будет хорошо сопротивляться снеговым и ветровым нагрузкам, а в монтаже не доставит особых проблем.

Обратите внимание: в местности с сильными ветрами лучше отдать предпочтение двускатным крышам. Скаты каркаса будут ориентированы к земле под большим углом, а значит меньше риск повреждения их ветром. Кроме того, дождь будет меньше засекать внутрь постройки.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

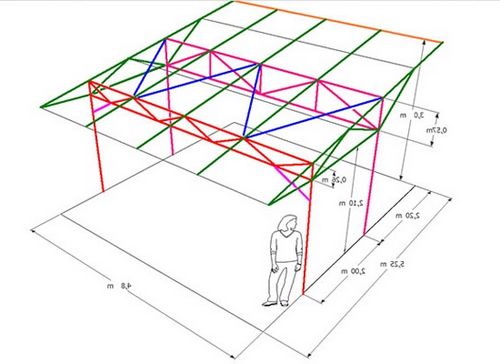

Проектируем навес из металлопрофиля: чертежи можно выполнить в специальных программах, а затем распечатать

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций
Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

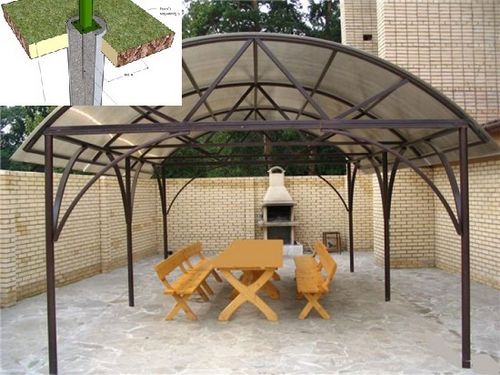

Самостоятельное строительство металлического поликарбонатного навеса над зоной отдыха

Работы над устройством навеса к дому из металлопрофиля своими руками потребуют определенных физических усилий, однако вы справитесь с этим довольно быстро. Самое главное – подойти к делу ответственно.

Заливка фундамента и установка несущих опор

Фундамент для навесов из металлического профиля делается столбчатый. Ямы копаются ручным или механическим буром, на глубину в 50 см. Армирования не делается, раствор замешивается из 3 частей песка и 1 части цемента. На застывание фундамента потребуется трое суток, после чего можно приступать к дальнейшим работам.

К нижней части опорных столбов привариваются «пятки», — закладные, за счет которых вся конструкция будет крепиться к фундаменту. В закладных по углам просверливаем отверстия и прикручиваем столбы анкерами к бетону. Эту работу выполняем, сверяясь со строительным уровнем.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

Делаем навес из металлопрофиля своими руками: фото

Сборка крыши навеса

Ответ на вопрос — как сварить ферму для навеса довольно прост. Это делается они из боковых профилей и раскосных решеток. Обычно первые имеют сечение на 10 мм большее, чем вторые, но оно может быть и одинаковым. Начинаем со сращивания по краям, продолжая затем двигаться к центру:

  • Точечное наживление.
  • Проверка по уровню и, если нужно, правка кувалдой.
  • Полная обварка элементов.

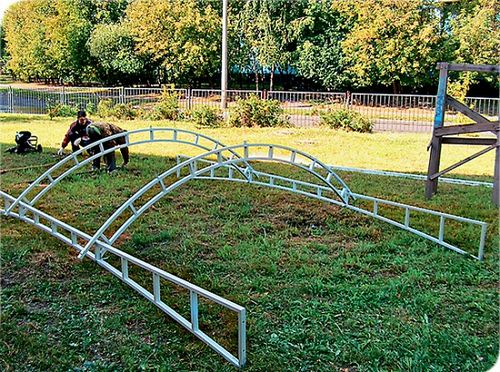

Обычно боковые и стропильные фермы собираются отдельно, затем по очереди устанавливаются на опоры: сначала боковые, а на них стропильные. Однако, если есть подъемное оборудование, весь каркас крыши можно собрать на земле, как это показано на фото ниже.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

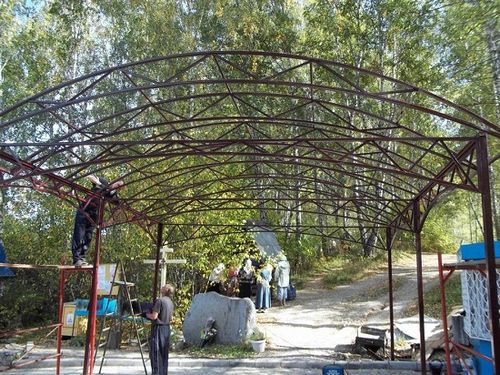

Строим навес из металла: фото собранного каркаса крыши

Поднимаем фермы или готовый каркас из профиля на опоры – тут понадобится минимум две пары рабочих рук. Далее стандартные действия: точечная сварка, проверка уровнем, а затем постоянная сварка. После того, как вся конструкция каркаса будет собрана, производим зачистку мест сварки от окалины и обработки их антикоррозийным составом. Если металлический профиль не имеет защитного покрытия по всей поверхности – наносим его самостоятельно. К этому этапу следует относиться очень внимательно, так как от него зависит продолжительность эксплуатации навеса.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

Навесы из металлопрофиля: на фото отображен процесс монтажа стропильных ферм на опоры

Монтаж поликарбоната

Поликарбонатные листы укладываются на каркас как есть, без снятия защитной пленки. При помощи дрели на них высверливаются отверстия для вхождения креплений – в 4 см от края. Используем не обычные метизы для металла, а специальные термошайбы, с уплотнительными кольцами и заглушками. На отверстие накладываем термошайбу, закручиваем ее саморезом и закрываем его шляпку заглушкой. Вхождение крепежа должно быть строго перпендикулярным поверхности поликарбоната. Закручиваем плотно, но не перетягиваем, во избежание порчи поверхности материала.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

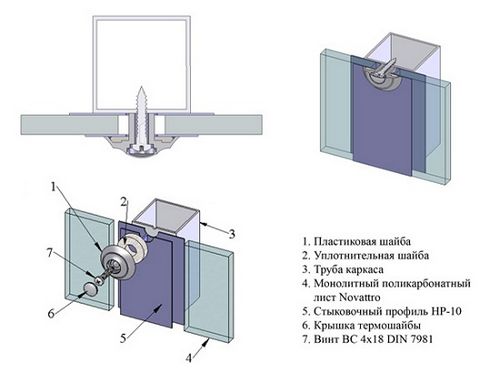

На рисунке показано, как крепить поликарбонат к металлическому каркасу навеса: используем специальные термошайбы

Стыковку листов поликарбоната производим при помощи разъемного профиля. Его нижняя часть прикручивается на обрешетку каркаса еще до укладки кровельного материала. Крышка «пристегивается» посредством зубчатого замка, «лапки» которого расположены на обоих частях профиля. На рисунке видно, что крышка снабжена резиновыми прокладками, которые обеспечивают дополнительную изоляцию стыков.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

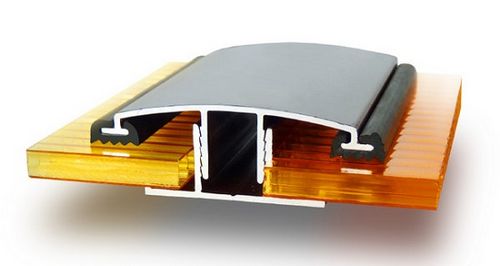

Разъемный профиль

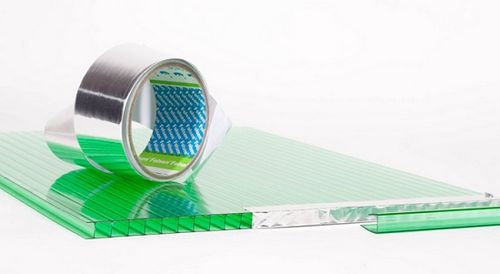

И остается последний шаг – закрываем боковые срезы поликарбонатных листов перфолентой, а затем торцевым профилем. Так мы защитим воздушные каналы кровли от проникновения влаги и загрязнений. На этом строительство металлического навеса окончено, можно переходить к отделке площадки под ним.

Расчеты и чертежи навесов металлических, а также строительство навесов из профильной трубы своими руками, фото арочных, двухскатных и односкатных конструкций

Обработка края торцевым профилем
