Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

В пенальной конструкции нагрузка от веса дверей равномерно распределяется по несущему каркасу.

Для обустройства пенальной конструкции раздвижных дверей можно использовать как подвесные, так и откатные роликовые механизмы.

Содержание:

Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

Технология монтажа

Выбор инструментов и материалов

Самостоятельная установка раздвижной двери — дело несложное. Для этого вам понадобится обычный набор инструментов из домашней мастерской:

Иллюстрация Набор инструментов

Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Электроинструменты:
  1. Электрическая дрель с набором сверл;
  2. Болгарка с дисками по металлу и по дереву;
  3. Перфоратор с набором буров диаметром 6-12 мм;
  4. Ручной фрезер с набором фрез по дереву;
  5. Аккумуляторный шуруповерт с набором сменных насадок;
  6. Отрезная машинка по дереву (паркетка).

Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Слесарные инструменты:
  1. Молоток средний весом 200-300 грамм;
  2. Набор отверток с плоским и фигурным шлицем;
  3. Пассатижи или плоскогубцы;
  4. Кусачки или бокорезы;
  5. Ножовка по металлу со сменными полотнами;
  6. Набор гаечных ключей размером 8-22 мм;
  7. Широкая и узкая стамеска;
  8. Деревянная или резиновая киянка.

Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Измерительные инструменты:
  1. Рулетка длиной до 3 м;
  2. Металлическая линейка;
  3. Строительный уровень;
  4. Металлический или деревянный угольник;
  5. Веревочный отвес;
  6. Чертежный карандаш.

Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Крепеж:
  1. Комплект пластиковых дюбелей и саморезов диаметром 6-10 мм;
  2. Саморезы по дереву с головкой в потай диаметром 3,5-6 мм;
  3. Саморезы для гипсокартона;
  4. Финишные гвозди с мелкой шляпкой.

Крепеж для роликовых механизмов должен продаваться в комплекте с раздвижными системами.

Для финишной отделки дверного проема и декоративной облицовки раздвижной системы понадобится приобрести несколько брусков и набор деревянных или пластиковых наличников.

Подготовка проема и полотна двери

Для монтажа раздвижной конструкции можно купить новое дверное полотно, а можно использовать имеющуюся распашную дверь, которая у вас была установлена ранее:

Иллюстрация Описание работ
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Подготовка двери:
  1. Если вы используете старую распашную дверь, то с нее нужно снять навесные петли, дверные ручки, замки и всю имеющуюся фурнитуру;
  2. В отверстия от старой фурнитуры вклеить вставки из фанеры или деревянных планок;
  3. После этого старую дверь нужно зашпаклевать, а затем покрасить или оклеить самоклеящейся пленкой;
  4. В переднем торце створки установить новую фурнитуру для раздвижных дверей (утопленные ручки, замок и пр.).

Фурнитура не продается в комплекте с раздвижными системами, поэтому ее придется покупать отдельно.

Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

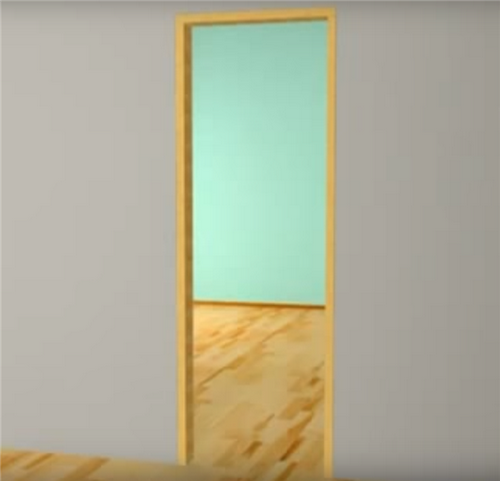

Подготовка проема:
  1. Со стороны установки сдвижной двери, со стены нужно снять наличники;
  2. Внутренний размер проема по высоте и ширине должен быть на 60 мм меньше размеров дверной створки;
  3. Если это не так, то входной портал проема надо уменьшить;
  4. Для этого на внутреннюю сторону откосов нужно закрепить рамку из досок или деревянных брусков.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

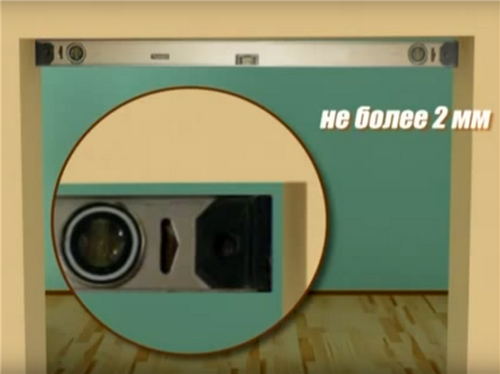

Геометрические размеры:
  1. Верхний откос должен быть строго горизонтальным;
  2. Боковые откосы должны быть строго вертикальными и параллельными друг другу;
  3. Отклонение от вертикали и горизонтали по уровню должно быть не более 2 мм;
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

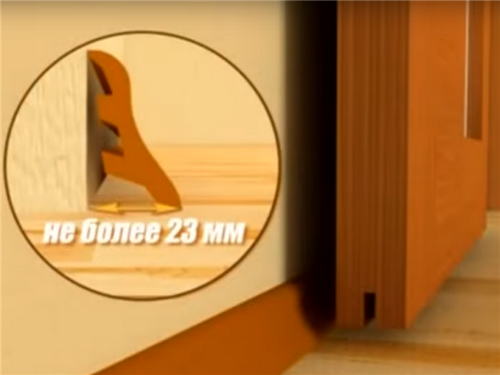

Плинтус:
  • Его толщина должна составлять не более 23 мм;
  • Если в комнате установлены более широкие плинтуса, то их придется заменить.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Примыкающие стены:
  • Стена вокруг проема должна быть строго вертикальной с максимальным отклонением не более 5 мм;
  • В зоне открывания дверей, на ширину створки не должно быть никаких посторонних предметов (мебель, светильники, картины, выключатели и пр.).

Вариант 1: установка подвесных дверей

Ниже показана иллюстрированная пошаговая инструкция с описанием технологии монтажа одностворчатой подвесной двери:

Иллюстрация Описание работ
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

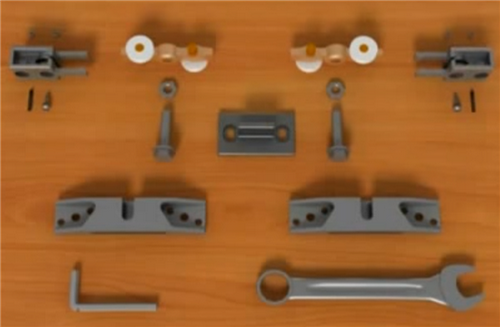

Комплект для одностворчатой двери:
  1. Подвижные каретки с роликами – 2 шт.;
  2. Монтажные платформы для крепления кареток – 2 шт.;
  3. Подвесной регулировочный болт с фиксирующей гайкой – 2 шт.;
  4. Нижний направляющий флажок – 1 шт.;
  5. Боковые упоры со стопором – 2 шт.;
  6. Горизонтальная направляющая из алюминиевого профиля (на фото не показана).
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

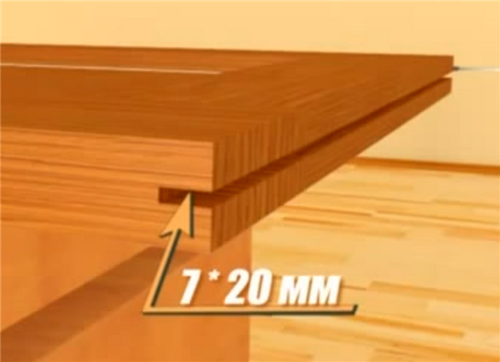

Подготовка дверного полотна:
  1. В нижнем торце полотна двери нужно выбрать паз шириной 7 мм и глубиной 20 мм;
  2. Он должен проходить строго по осевой линии торца;
  3. Для выборки удобно использовать ручной фрезер с фрезой диаметром 7 мм;
  4. Если у вас нет фрезера, то это можно сделать болгаркой или паркеткой с диском по дереву.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Крепление монтажных платформ:
  1. К верхнему торцу двери закрепить две монтажные платформы;
  2. Они должны быть расположены на расстоянии 45 мм от каждого края;
  3. Вырез на каждой платформе должен быть обращен к стене.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

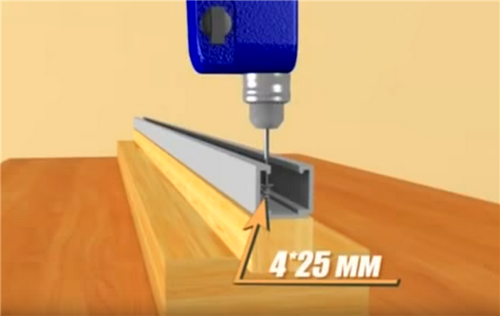

Подготовка направляющей.
  1. Верхнюю направляющую закрепить к деревянному бруску сечением 40х40 мм;
  2. Для того надо использовать саморезы 4х25 мм;
  3. Расстояние между саморезами должно быть не более 150 мм.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

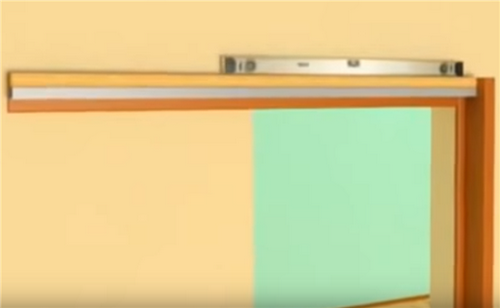

Монтаж направляющей:
  1. Деревянный брус вместе с направляющей закрепить к стене над входным проемом;
  2. Для крепления использовать пластиковые дюбели и саморезы 6х100 мм;
  3. Направляющую надо крепить строго горизонтально по уровню;
  4. Верхняя часть бруса должна находиться на уровне от пола: высота двери + 90 мм.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Облицовка проема:
  1. Лицевую часть и откосы дверного проема облицевать наличниками;
  2. Для крепления лучше всего использовать финишные гвозди;
  3. Верхний горизонтальный наличник пока устанавливать не нужно;

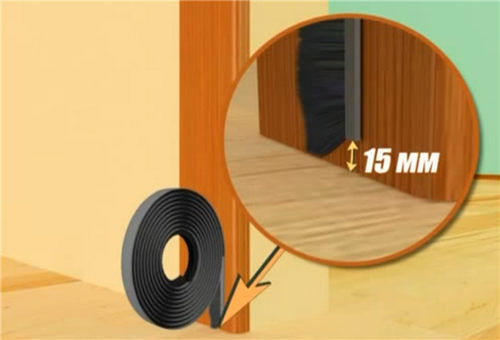

  4. К боковому наличнику со стороны двери приклеить щеточный уплотнитель на самоклеящейся основе.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

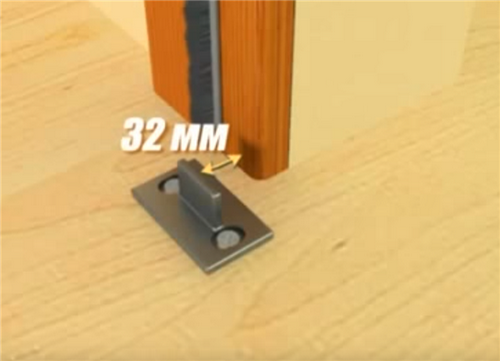

Направляющий флажок:
  1. Его нужно закрепить к полу при помощи двух саморезов;
  2. Поперечная осевая линия флажка должна проходить по внутреннему краю наличника;
  3. Расстояние от лицевой плоскости наличника до продольной осевой линии должно составлять 32 мм.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

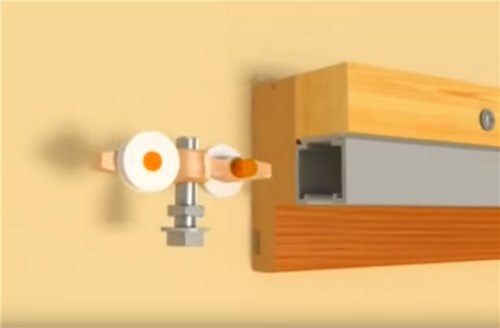

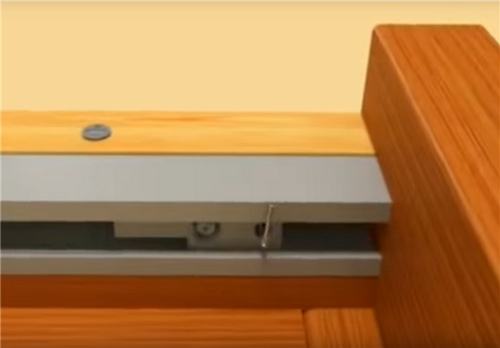

Монтаж сдвижной системы:
  1. В каждую роликовую каретку вставить по одному подвесному болту;
  2. Внутрь направляющей завести передний стопор;
  3. Далее завести две роликовые каретки гайками вниз;
  4. В самом конце вставить внутрь задний упор со стопором.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

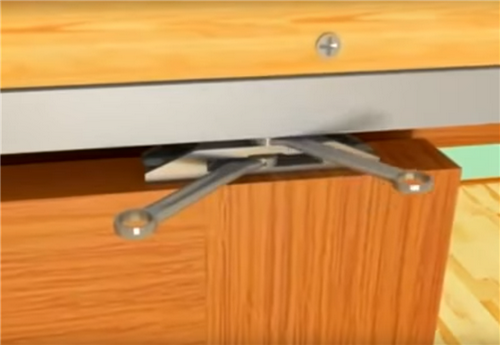

Навешивание полотна:
  1. Вначале надо завести направляющий флажок в паз в торце двери;
  2. Затем завести подвесные болты роликовых кареток в прорези на монтажных площадках;
  3. После этого при помощи двух ключей на 13 слегка затянуть гайки на подвесных болтах.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Регулировка двери:
  1. Когда дверь будет висеть на месте, нужно отрегулировать ее положение при помощи гаек на подвесных болтах;
  2. Передний и задний упоры выставить в нужном положении, и зафиксировать при помощи шестигранного ключа;
  3. После этого окончательно затянуть гайки подвесных болтов;
  4. В завершение надо прибить верхний наличник, и закрепить на боковом откосе ответную часть для замка.

Установка раздвижных двухстворчатых дверей выполняется по такой же схеме. В этом случае над входным проемом монтируется одна общая горизонтальная направляющая большей длины.

Вариант 2: монтаж откатных дверей

Ниже я расскажу, как сделать раздвижную дверь, в которой нижние опорные ролики могут кататься прямо по жесткому напольному покрытию (паркет, ламинат). В данном случае нижняя направляющая не используется, что избавляет сразу от многих проблем.

Иллюстрация Описание работ
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Технические особенности:
  1. Самодельные двери для монтажа не подойдут, поэтому надо использовать полотно заводского изготовления;
  2. В нижнем торце оно имеет две глубокие выборки, между которыми профрезерован продольный паз;
  3. Вверху с внутренней стороны есть еще одна выборка для установки направляющего профиля.

Комплектация на одну створку:

  1. Пластиковые вставки с опорными роликами – 2 шт.;
  2. Верхняя направляющая из алюминиевого профиля – 1 м.п.;
  3. Верхний роликовый узел на монтажной платформе – 1 шт.;
  1. П-образный профиль для направляющего флажка – 1 м.п.;
  2. Пластиковый направляющий флажок – 1 шт.;
  3. Комплект фурнитуры (декоративные заглушки, врезные ручки, стопоры и пр.).
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

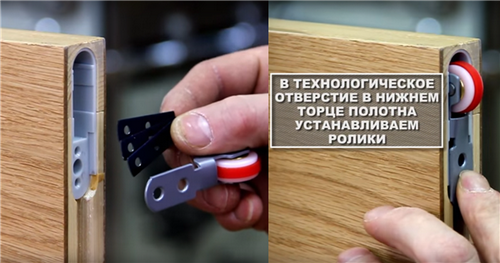

Установка опорных роликов:
  1. Внутрь каждой выборки по краям двери вставить пластиковые заглушки и закрепить двумя саморезами.
  2. В заглушку установить ролик, предварительно подложив под него пружинные пластины;
  3. Каждый ролик закрепить в пластиковой вставке двумя саморезами.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Флажковая направляющая:
  1. Измерить расстояние между пластиковыми вставками, и отпилить от П-образного профиля отрезок такой длины;
  2. Вставить профиль до упора в продольный паз на нижнем торце полотна;
  3. Закрепить его несколькими саморезами в потай 3,5х19 мм.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

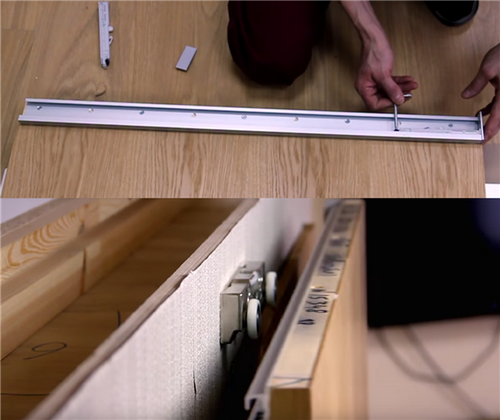

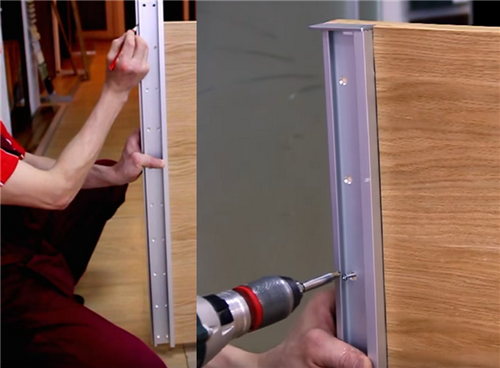

Верхняя направляющая:
  1. Верхний алюминиевый профиль приложить выборке в двери, и отметить его длину;
  2. Она должна быть на 6 мм короче, чем ширина створки;
  3. Профиль отпилить до нужной длины и прикрепить к верхней части двери саморезами впотай.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

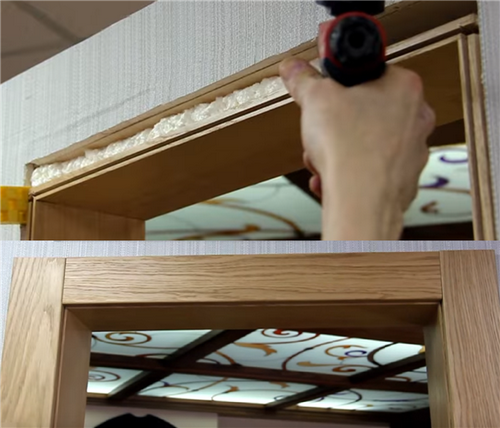

Отделка проема:
  1. Измерить высоту двери и прибавить к полученному размеру 5 мм;
  2. Отложить это расстояние от пола и поставить на стене метку над проемом;
  3. Эта метка понадобится для установки роликового узла;
  4. Собрать дверную коробку и установить ее в проем так, чтобы край верхнего наличника не доходил 3 мм до поставленной метки;
  5. Перед установкой наличников пространство между откосами и коробкой заполнить монтажной пеной.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

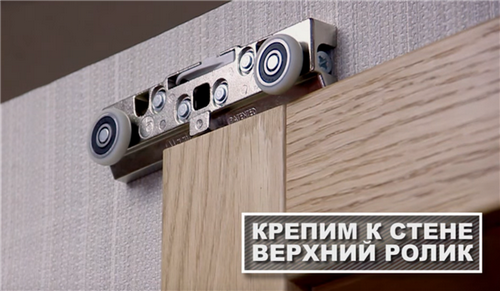

Верхний роликовый узел:
  1. Верхнюю платформу с роликами закрепить в левом углу к стене над проемом при помощи трех саморезов;
  2. Ее нижний край должен находиться на уровне поставленной метки;
  3. Между наличником и платформой должен оставаться зазор 3 мм.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

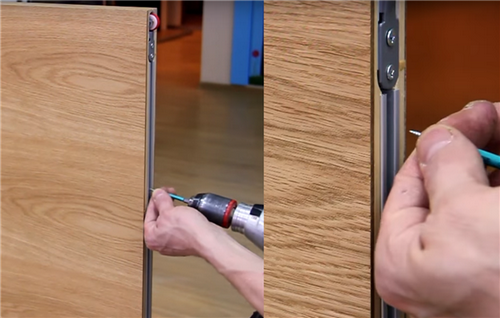

Установка доводчиков:
  1. В верхнюю направляющую с двух сторон установить пластиковые стопоры с доводчиками;
  2. По краям закрыть декоративными заглушками и зафиксировать с помощью шестигранного ключа;
  3. Навесить полотно двери с направляющей сверху на роликовый узел.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

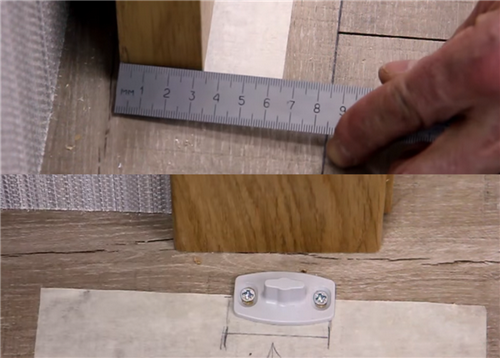

Направляющий флажок:
  1. На уровне пола измерить расстояние от стены до осевой линии двери;
  2. На этом расстоянии к полу закрепить пластиковый флажок;
  3. Его поперечная осевая линия должна проходить через центр левого наличника.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Установка двери:
  1. В конце надо одновременно навесить полотно на верхние ролики, и насадить нижним профилем на пластиковый флажок;
  2. На роликах дверь удерживается за счет собственного веса, поэтому дополнительно крепить ее не нужно.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

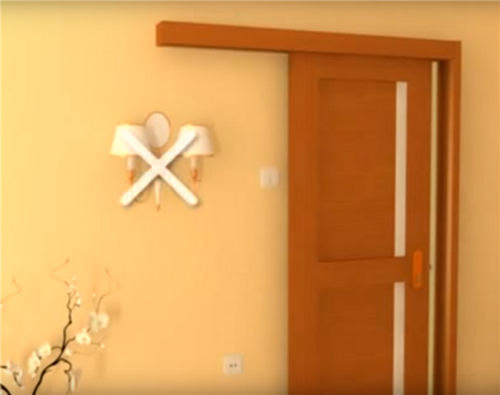

Одностворчатая откатная дверь после установки.

Если при открывании полотно немного перекашивается, его можно подкорректировать регулировочными винтами на верхнем роликовом блоке.

Двухстворчатая раздвижная дверь своими руками монтируется точно так же, только роликовый узел и направляющий флажок для правой створки нужно устанавливать в зеркальном отображении.

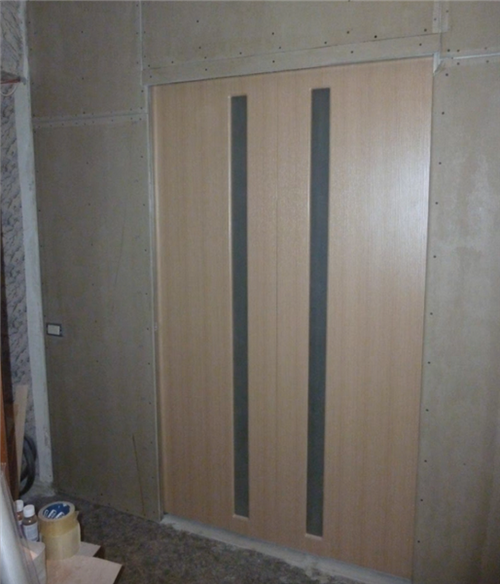

Вариант 3: установка сдвижных дверей в нишу

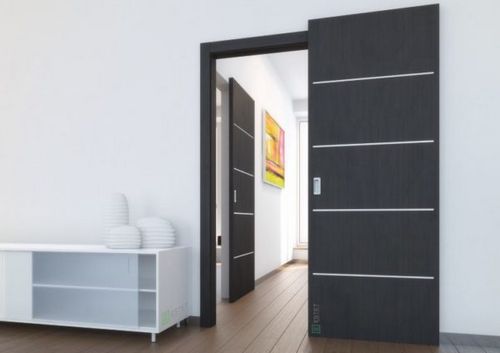

В этом разделе я расскажу, как сделать раздвижные двери в пенале. Такой вариант хорошо подойдет для межкомнатных перегородок или встроенных гардеробных с гипсокартонной стенкой:

Иллюстрация Описание работ
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

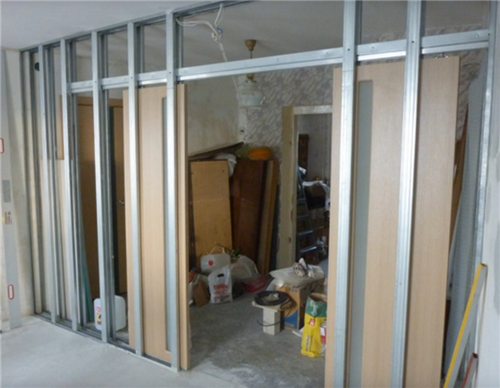

Межкомнатная перегородка:
  1. Несущий каркас перегородки для пенальных дверей должна иметь толщину не менее 100 мм;
  2. Для этого надо использовать напольные и потолочные направляющие профили шириной 100 мм;
  3. Стоечные профили наоборот нужно брать узкие, шириной 28 мм;
  4. В том месте, где расположен пенал для дверей, несущий каркас стены должен быть двухслойным;
  5. Расстояние внутри между стоечными профилями каркаса должно быть не менее 40 мм.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

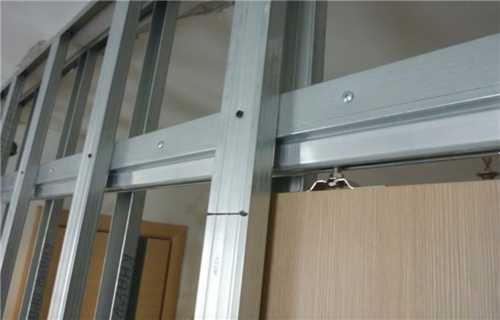

Верхняя направляющая:
  1. Несущую балку для направляющей надо изготовить из сдвоенных профилей шириной 40 мм;
  2. Для усиления внутрь вставить деревянный брус такого же сечения;
  3. К балке снизу закрепить направляющую саморезами с шагом не более 200 мм;
  4. Ее длина должна равняться ширине проема плюс ширина каждой сдвижной створки.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото
Монтаж направляющей:
  1. Балку с направляющим профилем закрепить саморезами к каждой стойке внутри вертикального каркаса;
  2. Низ направляющей должен располагаться на уровне: высота двери плюс 30 мм от чистового пола.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

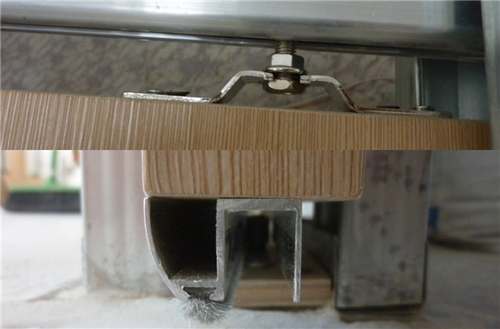

Подготовка дверных полотен:
  • К верхнему торцу каждой створки закрепить по две монтажные платформы;
  • К нижнему торцу прикрепить алюминиевый профиль с щеточным уплотнителем и пазом для направляющего флажка;
  • Сам направляющий флажок закрепить к полу по осевой линии дверей внутри несущего каркаса.
Раздвижные двери своими руками: межкомнатные одностворчатые и другие виды, видео и фото

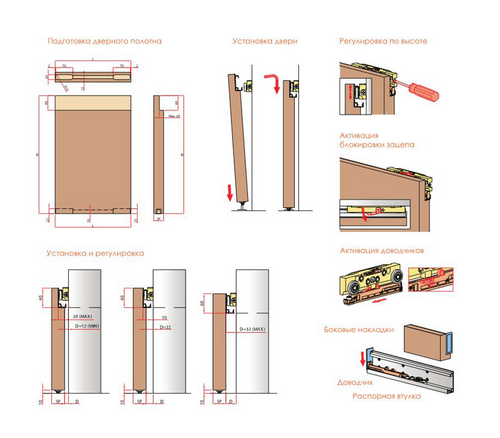

Установка дверей:
  1. Внутрь направляющей с двух сторон завести передний упор со стопором, затем две роликовые каретки и задний упор со стопором;
  2. В прорези монтажных пластин завести подвесные болты, и подвесить каждую створка к роликовым кареткам;
  3. Отрегулировать высоту дверей и затянуть подвесные болты;
  4. Установить в правильное положение передние и задние стопоры, и зафиксировать их шестигранным ключом;
  5. Перегородку зашить с двух сторон гипсокартоном, и выполнить чистовую отделку стен.

Сверху дверного проема я советую оставить неширокую съемную полосу гипсокартона. Она обеспечит доступ к роликовым механизмам для обслуживания и ремонта.

Заключение

Теперь вы знаете, что установить раздвижные двери своими руками сможет любой домашний мастер без практических навыков и специальных инструментов. Рекомендую просмотреть видео в этой статье, а все ваши пожелания и вопросы я жду в комментариях.

Похожие статьи
