Применяется для защиты помещений от рентгеновского излучения, широко используемая современная альтернатива дорогим свинцовым экранам. Рекомендуется для отделки рентгенкабинетов, физических лабораторий и промышленных объектов с опасными значениями излучения. Состав отвечает требованиям положений ГОСТа 4682–84, количество сульфата бария (BaSO4) должно быть не менее 85%. Во время работы нужно применять меры защиты органов дыхания – порошок сульфата бария негативно влияет на состояние здоровья. После завершения штукатурки верхний слой рекомендуется дополнительно покрывать отделочными материалами для предупреждения попадания в воздух пыли сульфата бария. В состав материала входит цемент и пластификаторы.

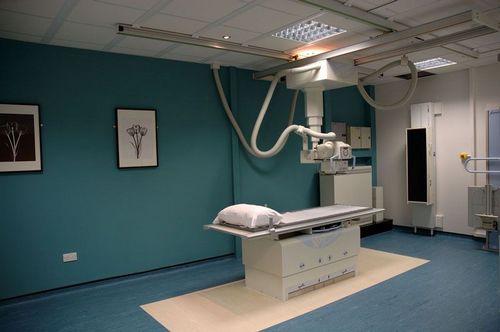

Кабинет отделанный баритовой штукатуркой

Во время нанесения нужно в точности соблюдать рекомендации производителя как по толщине штукатурки, так и по технологии нанесения. Себестоимость комплекса защитных мероприятий от рентгеновских лучей с использованием штукатурки намного ниже, чем отделка помещений свинцовыми плитами.

Содержание:

Баритовая штукатурка - подробная инструкция по примению

Варианты сухих смесей

В настоящее время промышленными компаниями выпускается несколько видов баритовой штукатурки, отличающихся составом, ценой и физическими свойствами.

Наименование марки Химический состав Примерная цена
Баритовая штукатурка - подробная инструкция по примению

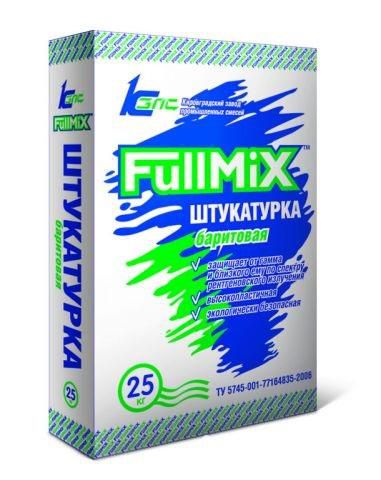

FullMIX

Баритовая крошка, цемент и пластификаторы Мешок 25 кг – 64–70 руб.
Баритовая штукатурка - подробная инструкция по примению

SOREL BARIT M150

Баритовая крошка, магнезиальное вяжущее, полимерные пластичные добавки 5 л затвердителя + 25 кг смеси – 1200 руб.
Баритовая штукатурка - подробная инструкция по примению

Роси

Баритовая крошка, цемент и пластификаторы Мешок 25 кг – 750 руб.
Баритовая штукатурка - подробная инструкция по примению

РУНИТ

Баритовая крошка, цемент и пластификаторы Мешок 25 кг – 780 руб.
Баритовая штукатурка - подробная инструкция по примению

АЛЬФАПОЛ ШТ-БАРИТ

Баритовая крошка + магнезия Мешок 25 кг – 900 руб.

Для защиты от сильных излучений используется Баритобетон М200, максимальная толщина одноразового слоя увеличивается до 6 см, может использоваться как для штукатурки стен и потолков, так и для заливки полов и создания межкомнатных перегородок по опалубке.

Баритовая штукатурка - подробная инструкция по примению

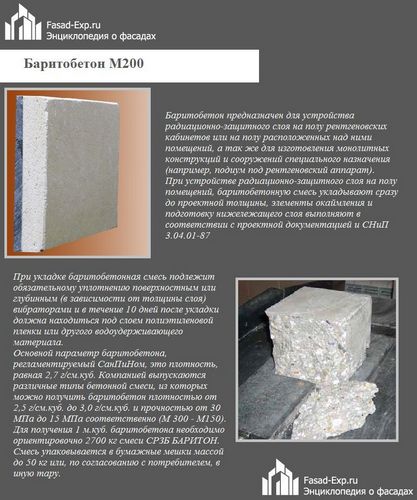

Баритобетон М200

Требования санитарных органов к нанесению баритовой штукатурки

Альтернативные защитные материалы должны отвечать требованиям СанПин 2.6.1.1192–03. Расчет толщины производится с учетом требований проектной документации рентгенкабинета и максимальной мощности лучей в лабораториях или промышленных помещениях.

Примерный расход и отношение защитных параметров баритовой штукатурки к толщине свинцовых плит

Толщина свинцового щита Примерный расход на квадратный метр площади Толщина баритовой штукатурки
1 мм 45–47 кг 10–11 мм
2 мм 84–86 кг 20–21 мм
3 мм 148–150 кг 29–30 мм
4 мм 205–210 кг 35–37 мм

Необходимую толщину баритовой штукатурки следует определять по толщине свинцовых плит. Параметры свинца указываются в проектной документации и зависят от мощности рентгеновского излучения. Санитарные нормы и правила устанавливают требования по обеспечению безопасности персонала и посетителей клиник. При изменении проектной мощности оборудования вносятся соответствующие коррективы в степень защиты, все действия должны в обязательном порядке согласовываться с санитарными организациями.

Баритовая штукатурка - подробная инструкция по примению

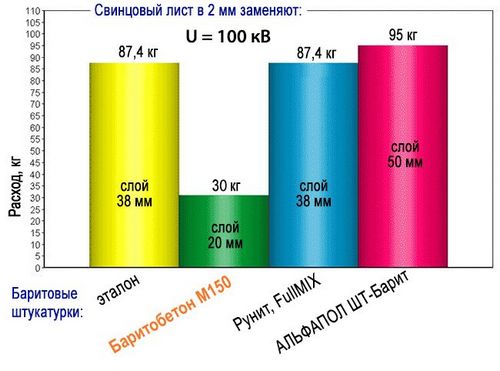

Расход баритовой штукатурки

Важно. Приведенные в таблице данные по толщине баритовой штукатурки являются ориентировочными и изменяются в зависимости от конкретного вида материала и его физических свойств.

Экранирующие показатели штукатурок должны подтверждаться протоколом испытаний, проводящимися по ГОСТу 12.4.217–2001. Данные испытаний нельзя использовать при перерасчете толщины защитного слоя для иных материалов, каждый из них подлежит обязательной индивидуальной проверке. Для примера рассмотрим порядок приготовления некоторых видов баритовых штукатурок.

Порядок приготовления смеси Баритобетон М200

Смесь состоит из двух компонентов: сухого порошка баритобетона с полимером и затвердителя, масса порошка 24 кг, объем затвердителя 6 л. При приготовлении обязательно пользуйтесь респиратором. Компоненты тщательно перемешиваются в бетоно- или растворомешалке до получения однородного состава. Вода добавляется для получения необходимой консистенции в зависимости от использования. Для оштукатуривания необходима смесь более жидкая, для бетонирования пола или заливки стен необходима более вязкая.

Важно. Готовая смесь должна использоваться в течение 45 минут, далее начинаются необратимые процессы полимеризации. Определитесь с количеством, с учетом производительности труда и расходами материала.

Готовая смесь может применяться для:

  • изготовления штучных блоков различных размеров. Из блоков возводятся межкомнатные перегородки, строятся защитные ограждения для рентген-аппаратов различного размера и мощности излучения;
  • нанесения защитного слоя по опалубке. Используется в помещениях с высокими показателями излучения. Ускоряют процесс, вместо нескольких этапов штукатурки работы можно выполнять в один прием;
  • заливки полов в качестве защитного покрытия. Физические показатели прочности дают возможность для финишного полового покрытия использовать любые материалы;
  • оштукатуривания стен и потолков. Может быть как самостоятельной защитой при небольших дозах излучения, так и использоваться в качестве дополнения к цинковым плитам.

Защитная штукатурка или заливка имеют большую толщину. Для улучшения прочности и надежности несущие стены должны армироваться. Как это делается?

Шаг 1. Купите металлическую армирующую сетку. Диаметр проволоки и размер ячеек подбирается с учетом толщины защитного слоя из баритовых смесей.

Баритовая штукатурка - подробная инструкция по примению

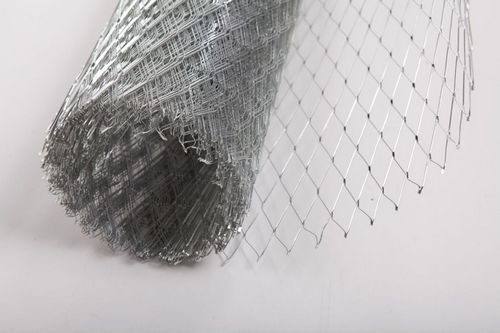

Металлическая армирующая сетка

Шаг 2. В шахматном порядке с шагом примерно 50 см закрепите в несущей стене дюбели. В стене длина дюбеля не менее трех сантиметров, высота шляпки должна равняться половине толщины штукатурки или заливки. С учетом этих параметров подбирайте длину и диаметр дюбелей.

Баритовая штукатурка - подробная инструкция по примению

Закрепляем в стену дюбели

Шаг 3. Медной или алюминиевой проволокой привяжите к дюбелям металлическую армирующую стеку. Проверьте ее положение, не допускайте вздутий.

Баритовая штукатурка - подробная инструкция по примению

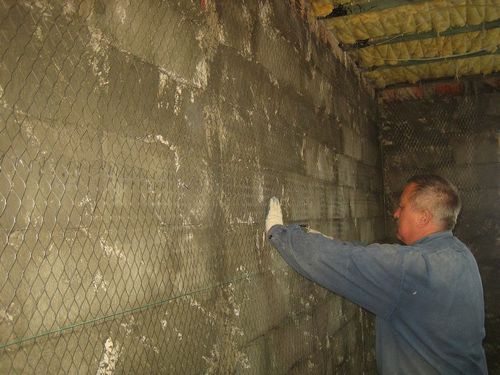

Крепим к дюбелям армирующую сетку

Если все подготовлено – можно приступать к штукатурке или заливке. Как это делается, мы расскажем ниже.

Самостоятельно готовить баритовую штукатурку из составляющих нецелесообразно. В связи с невозможностью точно контролировать процентное содержание элементов, показатели экранирования неизвестны. Каждая отдельно изготовленная партия должна отправляться на проверку в государственные лаборатории для получения сертификата соответствия. Рекомендуется приобретать готовые составы с указанием точного содержания наполнителей и характеристик экранирования.

Баритовые штукатурки могут производиться с цементными или магнезиальными наполнителями. Материалы имеют существенные различия по физическим и эксплуатационным характеристикам.

Эксплуатационные характеристики С магнезиальным наполнителем С цементным наполнителем
Примерный расход материала на 1 м2 площади при толщине штукатурки 10 мм 14–20 кг 21–24 кг
Примерные непродуктивные потери Отсутствуют До 20%
Максимально возможная толщина До 40 мм До 60 мм
Особенности технологии нанесения Для высыхания каждого слоя требуется не менее 7 суток Срок высыхания примерно 24 часа
Устойчивость к растрескиванию Средняя Высокая
Толщина слоя, наносимого за один раз 3–30 мм 7–12 мм
Баритовая штукатурка - подробная инструкция по примению

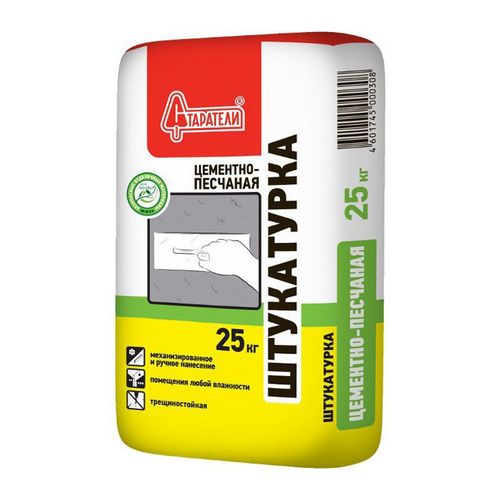

Штукатурка с цементным наполнителем

Технология оштукатуривания баритовой штукатуркой

Материал намного дороже обыкновенной штукатурки на основании цементно-песчаной смеси. Эта особенность выдвигает особые требования к подготовке поверхностей.

Шаг 1. Осмотрите поверхности стен. Если есть старые покрытия, то их следует убрать. Большие трещины и неровности в обязательном порядке заделываются. Чем ровнее слой баритовой штукатурки, тем меньше расход дорогостоящего материала.

Баритовая штукатурка - подробная инструкция по примению

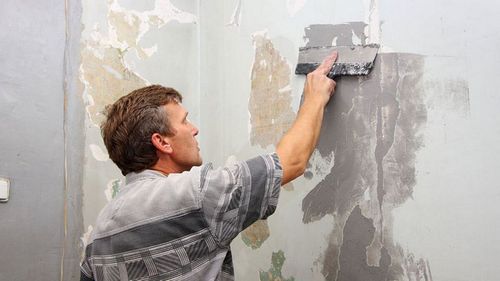

Подготовка и очистка стены перед оштукатуриванием

Шаг 2. Дождитесь, пока стена полностью высохнет. Снимите ее размеры, рассчитайте приблизительное количество штукатурки в зависимости от толщины слоя.

Баритовая штукатурка - подробная инструкция по примению

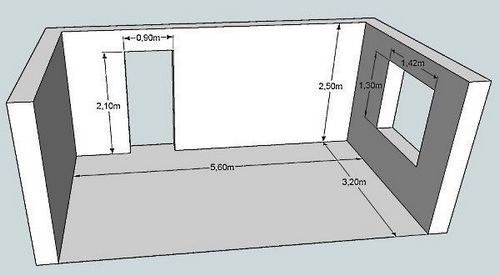

Произведите замер помещения

Важно. Во время расчетов нужно принимать во внимание проектную документацию помещения с рентгеновским оборудованием и требования санитарных норм и правил по экранизации.

Шаг 3. Обязательно поверхность стены намочите грунтовкой. Делайте покрытие дважды в перпендикулярных направлениях. Дело в том, что минимальная толщина штукатурки приблизительно 20 мм, вес большой, нужно принимать все меры для увеличения адгезии.

Баритовая штукатурка - подробная инструкция по примению

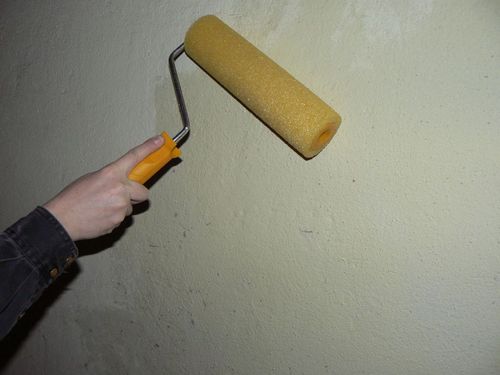

Наносим грунтовку на стену

Шаг 4. Выставьте маяки. Желательно не пользоваться металлическими, а сделать их из баритовой штукатурки, такие требования есть в нормативных актах. Как делать маячки из штукатурки?

  1. Очистите стену от пыли, уберите весь строительный мусор с полового покрытия.

  2. Начертите на стене вертикальные линии по уровню. Расстояние между ними должно быть на 25–30 см меньше длины правила.

  3. Приготовьте небольшую порцию баритовой штукатурки, тщательно перемешайте смесь до полного удаления комков.

  4. Намочите вертикальную линию пульверизатором, набросайте на нее баритовый раствор. Набрасывайте его снизу вверх в линию, ширина полос примерно 5–8 см
    толщина не менее 2 см.

    Баритовая штукатурка - подробная инструкция по примению

    Установка маяков

  5. Рулеткой замерьте толщину набросанной полосы вверху, внизу и в нескольких местах посредине.

  6. Возьмите длинный уровень, поставьте его ребром в набросанную полосу и легкими циклическим вдавливанием добейтесь вертикального положения на расстоянии 2 см от поверхности стены. У вас должна получиться ровная канавка в растворе.

  7. Мастерком очень аккуратно снимите выступающие за пределы бугорки раствора. При необходимости поправляйте поверхность маячка, она должна быть максимально ровной и вертикальной. По такому алгоритму сделайте два крайних маячка. Дайте время на их схватывание.

  8. Натяните между крайними вверху и внизу горизонтальные веревки и по ним набрасывайте оставшиеся маяки.

  9. Оставьте маяки минимум на сутки для надежного застывания. Поверхность должна быть твердой, в противном случае во время выравнивания раствора правилом она будет проваливаться, что значительно усложнит процесс штукатурки.

    Баритовая штукатурка - подробная инструкция по примению

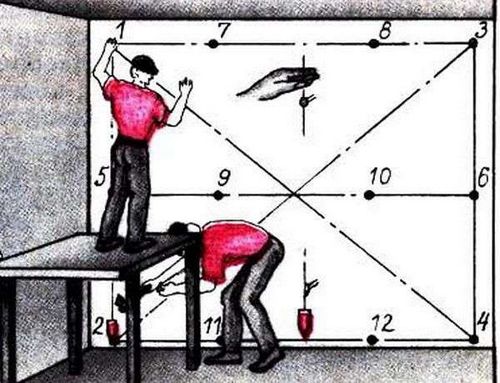

    Порядок установки маяков

Шаг 5. После того как маяки стали твердыми, начинайте штукатурить стену. Набрасывайте раствор снизу вверх между двумя смежными маяками. Толщина в пределах сантиметра. Дело в том, что придется штукатурить два раза, один слой не может иметь толщину два сантиметра, во время высыхания появятся широкие трещины. Опытные мастера сразу набрасывают массу на высоту примерно полметра, вы можете пробовать с меньших объемов.

Баритовая штукатурка - подробная инструкция по примению

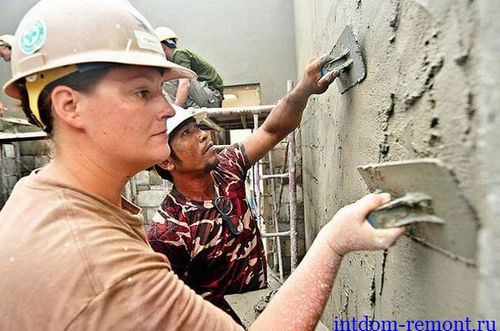

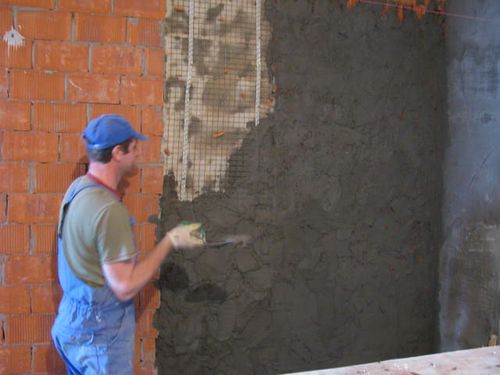

Оштукатуриваем стену

Шаг 6. Пока масса не застыла, правилом выровняйте ее поверхность. Тяните инструмент снизу вверх и постоянно передвигайте его влево вправо. Скопившийся на правиле раствор сбрасывайте обратно в емкость и перемешивайте. Поверхность первого слоя штукатурки не должна быть ровной, чем больше имеется углублений и бугорков, тем лучше будет держаться второй слой. Все что толще двух сантиметров, убирайте правилом.

Баритовая штукатурка - подробная инструкция по примению

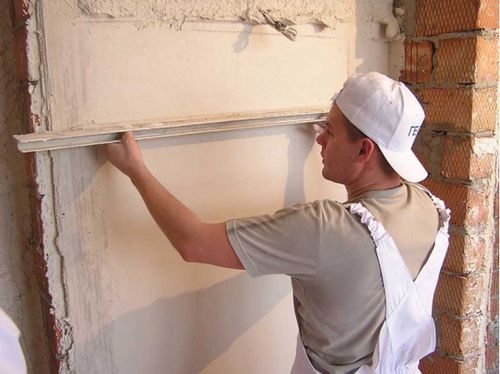

Правилом выравниваем стену

Шаг 7. После того как набросан и выровнен первый нижний участок стены, накидывайте баритовую штукатурку выше между теми же маяками. И так до самого потолка.

Баритовая штукатурка - подробная инструкция по примению

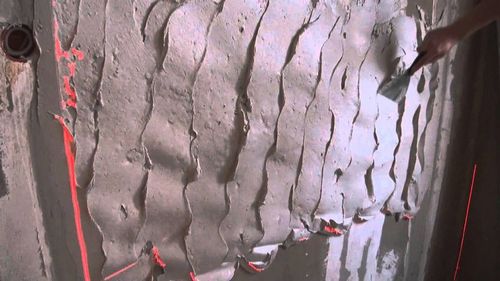

Наносим баритовую штукатурку

Шаг 8. Закончили участок между первыми маяками – переходите к следующим. Уверяем вас, что уже появится практический опыт, работать станет намного легче. Масса не будет отваливаться от стены, прекратятся брызги во все стороны. Вы будете знать, сколько массы брать мастерком, с каким усилием ее бросать и в каких направлениях перемещать руку. Опыт – большая сила.

Следующий слой штукатурки можно набрасывать на второй–третий день. Конкретные сроки зависят от влажности воздуха, температуры и наличия вентиляции в помещении.

Поверхность второго слоя баритовой штукатурки должна лежать точно в одной плоскости с маяками. Если есть углубления – повторно забрасывайте их раствором. Важный момент – затирка поверхности, делать ее надо умеючи.

Начинайте затирку только тогда, кода масса по консистенции будет напоминать мягкое сливочное масло. Если начнете раньше – поверхность только испортится, наделаете углубления. Если позже – тяжело выравнивать, да и тонкий слой раствора может отслаиваться. Во время затирки допускается незначительное увлажнение поверхности. Пользуйтесь специальной щеткой, намачивайте ее в ведре с водой и сбрызгивайте затираемую поверхность.

Баритовая штукатурка - подробная инструкция по примению

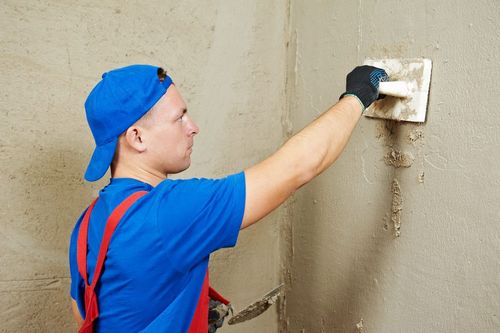

Затирка штукатурки

Делайте только круговые движения инструментом. Мало массы – немного добавляйте в углубления. Во время работы края затирки всегда должны лежать на ровной поверхности, растирайте массу серединкой. Нет опыта – сначала работайте на небольшой площади, появляется умение – увеличивайте одновременно затираемые участки.

Баритовая штукатурка - подробная инструкция по примению

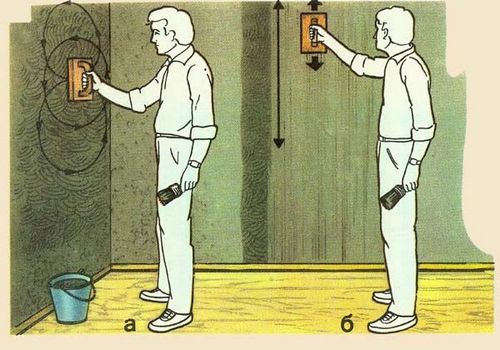

Способ затирания штукатурки

Вначале выравнивание сила прижатия должна быть минимальной, затирку можно прижать чуть сильнее только после того, как большие неровности исправляются, Но все следует делать внимательно, не спешить. Помните, что испортить поверхность намного проще, чем потом ее повторно ровнять.

Финишная отделка стен

Баритовая штукатурка небезопасна для здоровья, микрочастицы химического элемента могут попадать в легкие и становиться причиной различных заболеваний. Для недопущения таких ситуаций штукатурка после полного высыхания обязательно защищается. Самый простой и дешевый способ – покрасить стены масляными красками. Но можно и оклеить обоями или делать обшивку панелями из различных материалов. Конкретный метод финишной отделки должен учитывать особенности эксплуатации помещений.

Баритовая штукатурка - подробная инструкция по примению

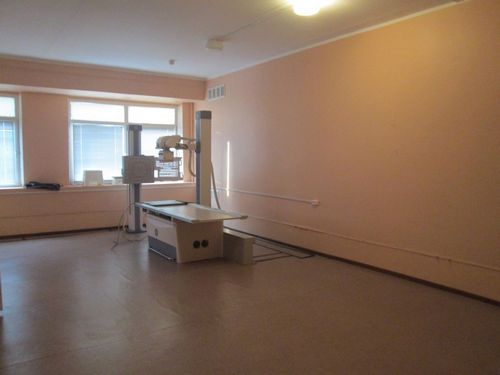

Готовое помещение

Технология заливки баритовой штукатурки толстым слоем

Если толщина штукатурного слоя превышает 2 см, то быстрее и надежнее сделать заливку стены под опалубку. Мы уже упоминали, что в этом случае необходимо фиксировать металлическую армирующую сетку.

Важно. Длина выступающих над поверхностью стены дюбелей, используемых для фиксации сетки, должна ровняться толщине заливаемого слоя. Как делать опалубку? Рассмотрим два варианта изготовления: из обрезных досок и из специальной влагостойкой клееной фанеры.

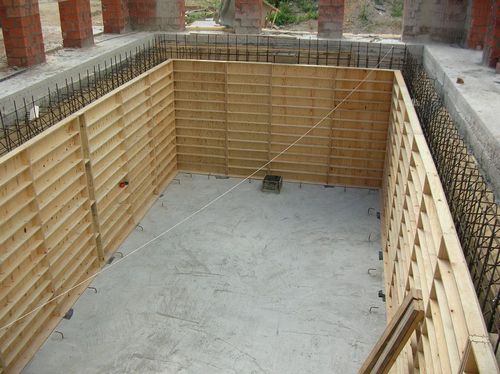

Опалубка из досок

Толщина заливки небольшая, можно пользоваться обрезными досками ≈ 20 мм.

Шаг 1. Снимите размеры стены. Если длина более трех метров, то лучше делать два щита из досок – минимизируются риски прогибов. Но конкретное решение принимается на месте с учетом размеров защищаемой стены. Длина щитов примерно 1,5 метра, высота не более одного метра.

Баритовая штукатурка - подробная инструкция по примению

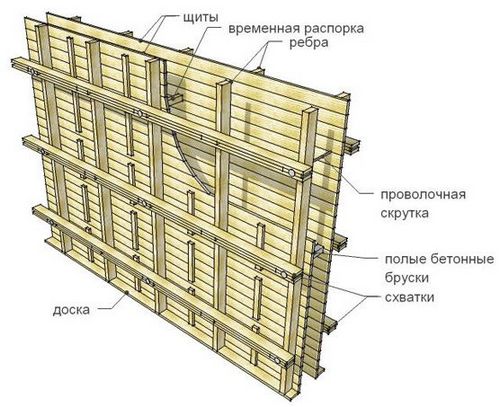

Опалубка на стену с армированной сеткой

Шаг 2. Прибейте доски к деревянным рейкам 30×50 мм, во время фиксации максимально плотно прижимайте их друг к другу. Расстояние между вертикальными рейками не более метра.

Шаг 3. Переверните щит лицевой стороной вверх, проверьте положение досок. При обнаружении перепадов по высоте удалите их.

Шаг 4. Прислоните опалубку к стене, она должна упереться в шляпки саморезов. Проверьте уровнем вертикальность, при необходимости поправьте положение.

Шаг 5. Зафиксируйте опалубку угловыми подпорками.

Баритовая штукатурка - подробная инструкция по примению

Опалубка из досок на стену

Баритовую штукатурку заливайте сверху, постоянно разравнивайте. Если есть электрический вибратор – отлично, используйте его для удаления воздуха из массы. Если нет – постоянно постукивайте молотком по опалубке до тех пор, пока масса не перестанет оседать.

Шаг 6. Когда масса застынет, снимайте опалубку и устанавливайте ее выше на стену таким же способом. Для застывания понадобится не менее недели, не спешите строгать щиты. Если масса не набрала прочности, то велики риски появления глубоких трещин или отслоений.

Между стеной и потолком всегда остается щель, ее придется несколько раз оштукатуривать мастерком.

После окончания работ уберите неровности. С учетом размеров их можно срубить или затереть. Конечное выравнивание плоскости стены зависит от финишной отделки. Под покраску или оклейку обоями стена должна быть максимально качественной, под обивку стен различными панелями выравнивание можно не делать.

Баритовая штукатурка - подробная инструкция по примению

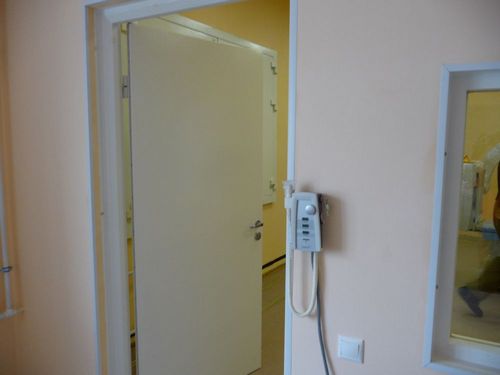

Готовый рентгенкабинет

Если есть водостойкие фанерные щиты для опалубки – отлично, работа пойдет быстрее, плоскость стены получится качественнее.

Защита пола

Имейте в виду, что поверх баритового слоя обязательно придется делать бетонную стяжку, прочность материала недостаточная для тяжелых рентгеновских установок.

Перед началом работ нужно выровнять бетонное основание, как правило, это железобетонная плита перекрытия. Раствор наносится по маякам, выравнивание делается правилом или длинной ровной деревянной рейкой шириной не менее 5 см. Единственное условие – во время приготовления раствора нужно одевать респиратор.

Баритовая штукатурка - подробная инструкция по примению

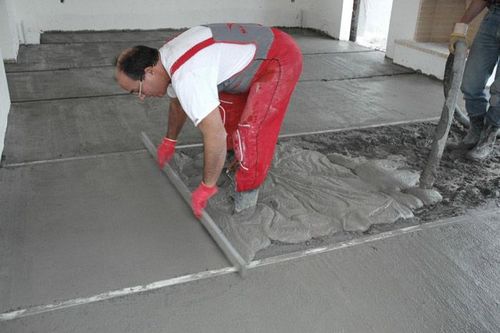

Бетонная стяжка пола

Оштукатуривание потолка

Если нет опыта – не беритесь за такие работы.

Шаг 1. Очистите бетонную плиту от пыли и грязи. Обнаружили большие щели и неровности – заделайте их. Дело в том, что толщина баритовой штукатурки должна быть по всей площади одинаковой, а этого невозможно добиться на неровном основании.

Шаг 2. Дважды в поперечных направлениях смочите поверхность грунтовкой.

Баритовая штукатурка - подробная инструкция по примению

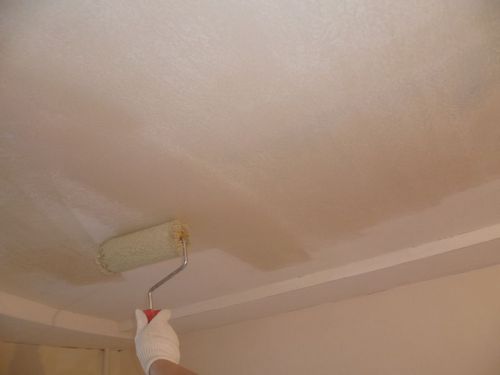

Грунтовка потолка

Практический совет. Коэффициент адгезии баритовой штукатурки с бетонной плитой значительно увеличится, если перед оштукатуриванием на потолок нанести цементное молочко. Для этого растворите в небольшой емкости воду с цементом до консистенции жидкой сметаны. Раствор на потолок нужно бросать ковшиком, с потолка после застывания будут висеть небольшие «сосульки». Они значительно увеличивают площадь соприкасания баритового раствора с основанием. Метод очень старый, но безотказный во всех случаях.

Шаг 3. Установите на потолке маячки. Не получаются из массы – пользуйтесь металлическим тонкими рейками, фиксируйте их дюбелями.

Баритовая штукатурка - подробная инструкция по примению

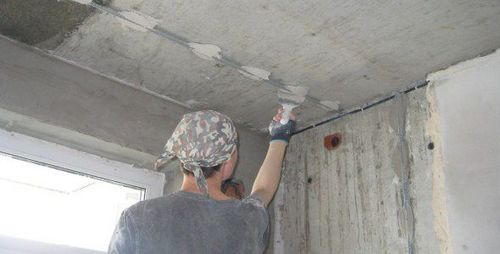

Установка маяков на потолок

Далее работы ничем не отличаются от оштукатуривания стен, только штукатурить, конечно, намного труднее. Предохраняйте глаза от попадания баритовой смеси, пользуйтесь защитными очками.

Общие рекомендации

Перед оштукатуриванием баритовой штукатуркой вся проводка и инженерные коммуникации уже должны быть проложенными. Штробить штукатурку категорически запрещается – появляются места с недостаточным экранированием рентгеновских лучей.

Никогда не сушите штукатурку при помощи вентиляторов и тем более тепловых пушек. Ускоренное высыхание не позволит цементу набрать прочность, как следствие – штукатурка начинает крошиться. А это крайне опасно в случае использования баритовой штукатурки.

Баритовая штукатурка - подробная инструкция по примению

Образование трещины при неправильной сушке

Очень сухие кирпичные стены нужно предварительно смачивать. Такая стена быстро впитывает воду, коэффициент адгезии резко понижается.

Если температура в помещении выше +22–25°С, то по окончании работ стену следует намочить, делать это лучше на ночь.

Перед оштукатуриванием рекомендуется проверить раствор, если он плохо держится на стене, то добавьте немного цемента. На недостаток цемента указывает и быстрое расслоение массы на воду и твердые фракции.

Главный совет – баритовая штукатурка относится к комплексу специальных защитных строительных работ, к которым предъявляются очень высокие требования по качеству и соблюдению технологии. Не спешите, работайте внимательно и ответственно.

Видео – Заготовка барита
