Датчик теплого пола — это устройство, состоящее из пластины или стержня, созданное из спаянных вместе двух металлов. Особенность таких двухметаллических проводников в их уникальных свойствах — один вырабатывает электрические сигналы, которые зависят от температуры окружающей среды, а другой способен изменять форму под воздействием различных температурных условий.

Содержание:

Особенности биметаллов используются промышленностью для создания различных терморегуляторов — устройств, которые позволяют автоматизировать работу электронагревательных систем.

Особенности и преимущества использования

Датчик теплого пола: как проверить, установить и подключить

Принцип работы каждого из этих устройств положен в основу создания терморегуляторов — механизмов, которые включают и отключают электрическую цепь в зависимости от состояния датчика.

В системах нагревающих полы до заданной температуры, используются датчики, которые различают по многим параметрам. Но наибольшее отличие между ними состоит в принципе работы.

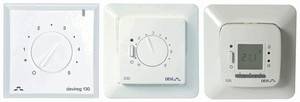

Первый вид приборов — это электромеханические выключатели, которые замыкают и размыкают контакты цепи физически. Их рабочий элемент — биметаллическая изогнутая пластина, кривизна которой зависит от температуры. При отключенной цепи пластина изгибается до тех пор, пока не прикоснется к противоположному контакту. При нагревании проводник выпрямляется и соединение прерывается.

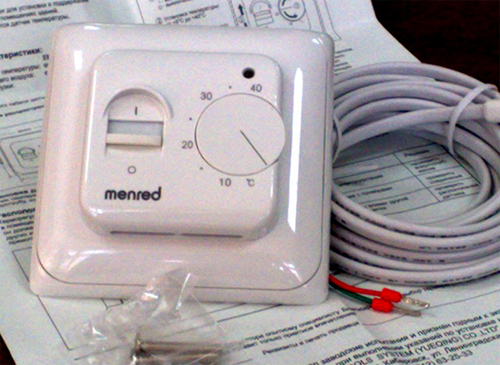

Достоинства терморегулятора, в котором используется электромеханический температурный датчик — простота, надежность и доступная стоимость. Такой прибор несложно заменить или починить собственными руками. Кроме того, электромеханические датчики универсальны — они мало зависят от модели обогревательного контура.

Датчик теплого пола: как проверить, установить и подключить

Недостаток такого прибора — регулировку необходимо осуществлять вручную. Система не способна реагировать на температуру окружающей среды.

Датчик температуры для теплого пола второго типа использует элемент, способный вырабатывать электрический сигнал. Мощность сигнала зависит от температуры среды, в которую помещен биметаллический стержень. Импульс направляется в электронный блок терморегулятора, который регулирует подачу электроэнергии.

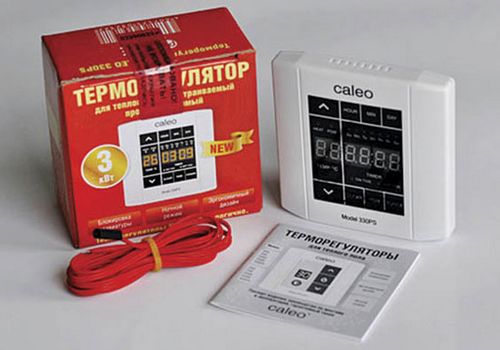

Терморегулятор оборудован сенсорной системой управления, его интерфейс содержит цифровой экран, на который выводится информация о параметрах работы. Датчики этого типа дают возможность задавать точные значения температуры, а поддержание необходимого уровня блок выполняет самостоятельно.

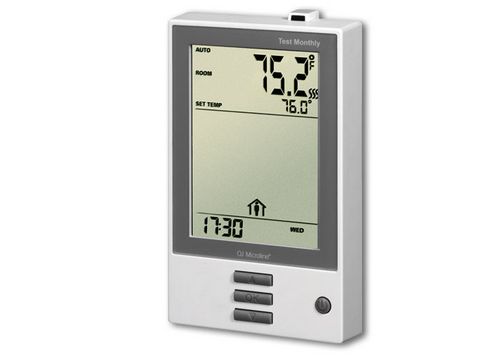

Наиболее сложные терморегуляторы — программируемые. Этот класс устройств обеспечивает расширенные возможности управления температурным режимом дома: с их помощью можно задавать климатические параметры — с экрана компьютера или смартфона, менять их на расстоянии с помощью беспроводной связи, программировать режим работы в зависимости от присутствия людей в доме и прочего.

Достоинства разных терморегулирующих систем проявляются в различных условиях. Использование устройств с электромеханическим принципом действия оправдано в обособленных помещениях, в которых человек находится короткое время, но посещает их регулярно, например – ванная комната или кухня. Программаторы лучше размещать в жилых помещениях – спальнях и гостиных.

Виды и типы устройств с датчиками

H2_2

Датчик теплого пола: как проверить, установить и подключить

Терморегуляторы электромеханического типа часто бывают накладными — они могут быть встроены в электрические распределительные щитки. Достоинство этой схемы проявляется в том, что приборы могут быть легко подключены к устройствам защитного отключения.

Датчик для теплого пола может монтироваться непосредственно в цепи обогрева — в составе водяного или электрокабельного контура. Температурный датчик — устройство небольшого размера, оснащенное кабелем для передачи электрического сигнала — может быть выносным и стационарным. Выносное устройство просто помещают между нагревающими проводами.

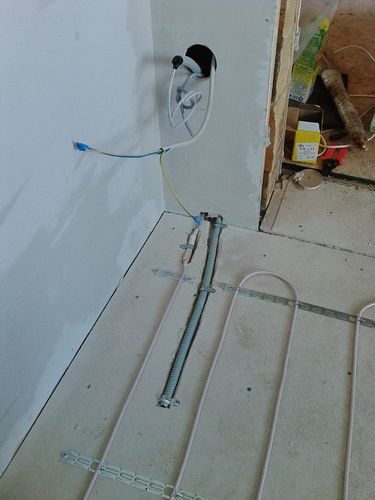

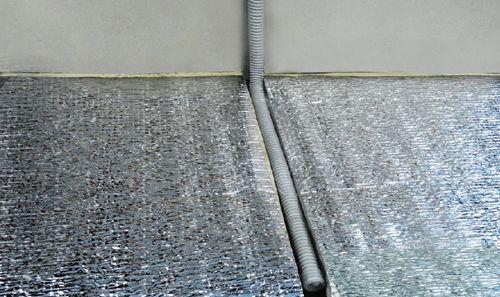

Монтаж прибора в бетонную стяжку выполняется с использованием дополнительных защитных чехлов из отрезка гофрированной трубы. Размещать устройство нужно таким образом, чтобы обеспечить к нему доступ. Если нагревательный контур для пола пленочного типа, датчик помещают в более жесткий корпус из металлопластика. В этом случае рациональным решением при монтаже будет штробирование стены и полов.

Датчик теплого пола: как проверить, установить и подключить

При выборе систем управляющих механизмами обогрева помещений, часто ориентируются на устройства, контролирующие температуру атмосферного воздуха. Они позволяю создать стабильный микроклимат в квартире и поддерживать его на заданном уровне без участия человека. Терморегуляторы такого типа могут работать с несколькими датчиками, установленными в разных помещениях.

Чтобы терморегуляция была эффективной, располагать температурный датчик необходимо на оптимальной высоте вдали от отопительных приборов и устройств, излучающих тепло. По возможности, прибор должен быть закрыт от солнечных лучей и защищен от сквозняков.

Минусы использования атмосферных датчиков:

  1. Подобный способ регулирования является нерациональным, если полы накрыты линолеумом или паркетом — материалами, которые не должны подвергаться значительному тепловому воздействию.
  2. Теплообмен в помещении должен быть полностью сбалансирован, иначе нагревательные элементы будут работать в режиме запаздывания, например, внезапное попадание в комнату холодной воздушной массы приведет к перегрузке уже разогретого контура.

Установка температурных датчиков

Датчик теплого пола: как проверить, установить и подключить

Установка датчика теплого пола выполняется с учетом правил безопасности. Несанкционированный доступ к нему нужно ограничить, в первую очередь, для маленьких детей. Рекомендуемая высота установки — 1,7 м. Производитель поставляет терморегуляторы, которые предназначены для скрытой и открытой проводки. Приборы первого типа при установке необходимо заглубить в стену.

Порядок действий:

  1. В стеновой перегородке делают полуотверстие: его глубина должна быть достаточной для установки монтажной коробки;
  2. От выемки вниз и в стяжке полов пробивается канал (штроба) для прокладки кабелей и сигнальных проводов;
  3. От посадочного места вверх и до распределительного щита пробивается канал для входных проводов.
  4. Сигнальные провода и силовой кабель упаковывают в пластмассовый защитный шланг: его диаметр выбирают таким образом, чтобы в случае необходимости прибор можно было извлечь. Изгиб тубы должен быть достаточно округлым (от 5 см) — он не должен со временем стать препятствием для возможного продвижения прибора и кабеля.
  5. Датчик размещают на равноудаленном расстоянии от всех тепловых элементов и не ближе 0,5 м от стеновой перегородки.

Подключение температурного датчика

Датчик теплого пола: как проверить, установить и подключить

Подключение датчика теплого пола — многооперационный процесс, соблюдение которого требует тщательности. До того как подключить датчик к электросети, необходимо выполнить подготовительные работы:

  1. Обесточить сеть;
  2. В распределительной коробке на дин-рейке закрепить дополнительно защитное отключающее устройство и автоматический прерыватель. Внешне приборы похожи, но принцип работы их различен. Первый девайс предназначен для отключения напряжения в случае повреждения изоляции и появлении «пробоя» на стены. Второй необходим для отключения сети при коротком замыкании;
  3. К месту монтажа датчика от распределительной коробки проложить трехжильный кабель.

Как подключить датчик теплого пола? В распределительной коробке подключить провода следующим образом:

  • черный: к промежуточному автомату (снизу), от него — к УЗО (снизу), далее — к вводному автомату;
  • голубой (синий): к УЗО (снизу), далее — к колодке с нулевыми проводами;
  • желтый с зеленой полоской — к земляной шине.

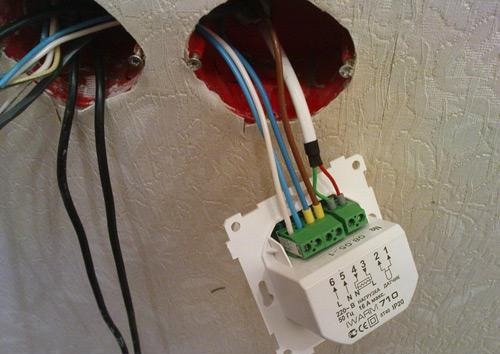

В монтажной коробке нужно подсоединить провода к терморегулятору в соответствии со схемой. Порядок подключения и схему определяет инструкция.

Датчик теплого пола: как проверить, установить и подключить

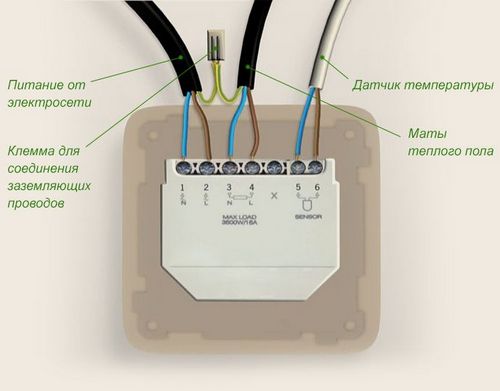

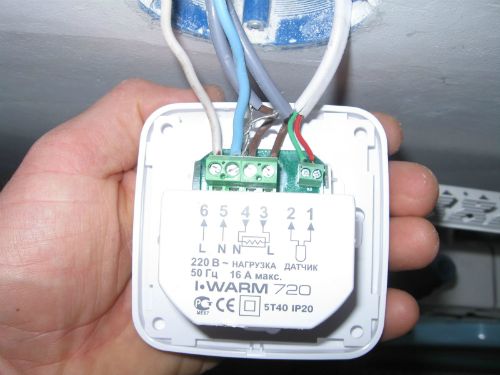

Все устройства оснащены стандартной колодкой с шестью клеммами, на которую нанесена соответствующая маркировка. У каждого разъема стоит марка, которая обозначает:

  • L: «фазный провод» от сети;
  • N: «нулевой» провод от сети;
  • L1: «фазный провод» к тепловому контуру;
  • N1: «нулевой» провод к тепловому контуру;
  • PE: заземляющая шина.

Следует обратить внимание:

  1. На колодках некоторых терморегуляторов может отсутствовать клемма для подключения «земляного провода». В этом случае, соответствующие провода скрепляют напрямую — с помощью подходящего разъема или болтового соединения;
  2. Маркировка проводов, которые подключаются к рабочим элементам нагревателя, может иметь другой вид, например: «L» и «N» соединены перемычкой со значком резистора (прямоугольником).

Замена температурного датчика

Датчик теплого пола: как проверить, установить и подключить

Ремонт теплого пола электрокабельного типа часто связан с выходом из строя датчика температуры, терморегулятора или подключающих устройств. Бывают случаи, когда прекращают функционировать элементы нагревателей. Чтобы найти причину необходимо провести диагностику.

Специалисты утверждают, что существует всего две неисправности электрических устройств: нет контакта там, где он должен быть, и есть контакт там, где его быть не должно. Обе неисправности выявляют при помощи тестера.

До начала работ питание отключают от сети.

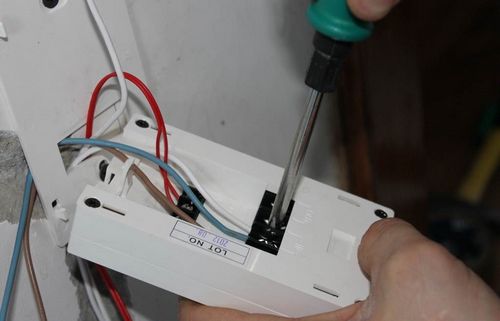

Тестирование начинают с входных проводов. До начала «прозвонки» разбирают корпус терморегулятора. В большинстве случаев для этого необходимо двумя отвертками поддеть регулировочную зубчатку, чтобы освободить доступ к винтовому соединению. Однако встречаются и другие варианты – клипсы или защелки.

После снятия крышки терморегулятора открывается доступ к контактной группе.

Общая схема подключения датчика такова: он последовательно включен в цепь вместе с блоками питания и управления.

Сначала определяют, работает ли входная цепь. Для этого включают питание и тестером проверяют наличие напряжения между проводами, подключенными к клеммам «L» и «N». Если питающего сигнала нет — значит, не работает какой-то выключатель, в таком случае последовательно проверяют работоспособность всех устройств, которые расположены в цепи до терморегулятора. Возможно, что потребуется выполнить ремонт другого прибора — колодки или прерывателя.

Если на входных контактах потенциал есть, нужно проверить наличие напряжения на выходных. Для этого от терморегулятора (при обесточенных приборах) отсоединяют провода от теплового контура. Если при включенной подаче на выходных контактах терморегулятора сигнал отсутствует, значит, сломался датчик либо блок управления.

Затем проверяется сопротивление датчика — его величина должна лежать в диапазоне 5-45 кОм. Для измерения этой величины нужен омметр. Точные параметры, которым должны соответствовать характеристики датчика, определяет инструкция. Ремонт датчика температуры невозможен, при его неисправности требуется замена. Установка нового датчика возможна только с приобретением нового терморегулятора. Ремонт терморегулятора в сборе проводится в условиях специализированных мастерских.

Возможность замены датчика температуры зависит от соблюдения правил его монтажа. Если изъять прибор не получится, может потребоваться ремонт всего контура, обогревающего пол. При тщательном подходе к проведению работ и наличии терпения, поменять датчики, которые регулируют температурный режим, вполне возможно даже своими руками.
