Многие заинтересованы в выборе подходящих батарей отопления, поскольку в большинстве старых домов установлены устаревшие радиаторы. Сегодня есть множество разных вариантов батарей отопления, таких как тонкие радиаторы, и при выборе их важными факторами являются тепловая мощность, размер и рабочее давление, которое зависит от места установки.

Содержание:

Давление в батареях отопления и прочие характеристики
Давление в батареях отопления и прочие характеристики

Радиаторы бывают из чугуна, алюминия, стали или из нержавеющей стали.

Выбор радиатора отопления по рабочему давлению

В климатических условиях нашей страны отопительный сезон длится большую часть года.

Необходимая температура в помещении обеспечивается радиаторами отопления. В таких батареях циркулирует нагретая до определенной температуры вода, за счет этого осуществляется нагрев помещения.

Давление в батареях отопления и прочие характеристики

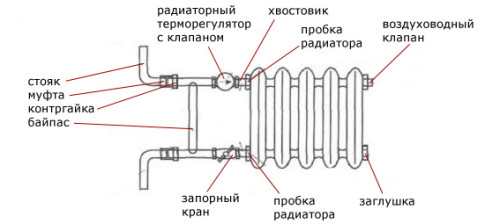

Схема строения радиатора отопления.

Выбирая батарею отопления, нужно учесть ряд возможных сложностей эксплуатации, среди которых коррозия внутренних поражений, гидравлические удары, газообразование в батареях из алюминия, узнать рабочее и испытательное давление в доме, температуру теплоносителя. Чтобы узнать давление и прочие важные характеристики, нужно обратиться в домоуправление или в ЖЭК. В ответ на запрос будут предоставлены 2 показателя: рабочее и испытательное давление. Следует учесть, что его могут дать в различных единицах. К примеру, атмосферное или в МПа (1 МПа = 10 атм). Выбирая радиатор, необходимо обязательно принимать во внимание давление в системе отопления вашего дома.

Рабочим называется такое давление, которое поддерживается в доме в течение всего отопительного сезона. Испытательное подается выше, чем рабочее давление. Оно дается на несколько часов 1 раз в год с целью проверки слабых участков в системе.

Все батареи отопления изготовлены таким образом, чтобы при осуществлении нагрева изнутри всей своей площадью контактировать с воздухом в обогреваемом помещении. Различают 4 основных вида современных батареи: стальные, алюминиевые, чугунные и биметаллические радиаторы.

Вернуться к оглавлению

Давление и другие характеристики стальных радиаторов

Давление в батареях отопления и прочие характеристики

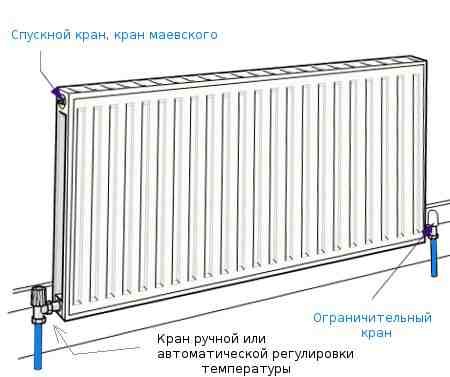

Схема подключения стального радиатора.

В новых многоэтажных домах с двухтрубными системами отопления, давление в которых составляет до 10 атмосфер, чаще всего устанавливаются стальные радиаторы. Они весьма привлекательно выглядят и характеризуются высокой теплоотдачей.

По своей конструкции такие батареи представляют систему с горизонтальными и вертикальными водяными каналами и дополнительной П-образной поверхностью. Элементы таких батарей изготовлены из стальных штампованных листов и соединены с помощью сварки. Ребра стальных батарей соединяются друг с другом с помощью перпендикулярных панелей, поэтому в уголках таких радиаторов не собирается пыль. Стандартная глубина таких батарей составляет 63, 100 и 155 мм, высота варьируется от 300 до 900 мм, а ширина — от 400 до 3000 мм.

Стальные радиаторы бывают трубчатые и панельные. Панельные — это приборы, которые используются в основном в частных домах или же в помещениях, где имеет место невысокое рабочее давление. Они удобны тем, что производятся различными размерами и тепловой мощностью, что дает возможность выбрать батарею необходимую именно для конкретного помещения и уже готовых размеров монтажных ниш. Стальные батареи отопления производятся по всей Европе и отличаются хорошим качеством сборки и окраски.

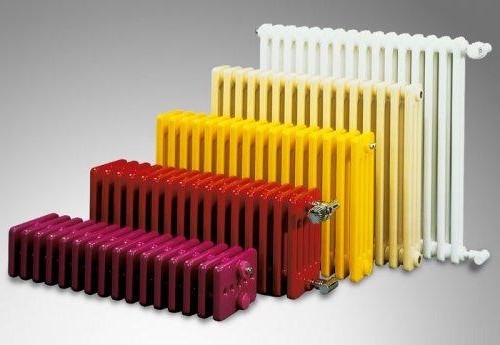

Стальные трубчатые батареи отопления — это широко распространенные отопительные приборы, обладающие элегантным внешним видом, который хорошо вписывается в любой интерьер. Как правило, трубчатые батареи используются в системах индивидуального отопления. Таким приборам характерна небольшая тепловая инерция, что дает возможность легко регулировать температуру в обогреваемом помещении. Трубчатые модели обладают изящной конструкцией, большим разнообразием типоразмеров и широкой цветовой палитрой.

Стальные батареи весят меньше чугунных, металл в них тоньше, в результате чего нагреваются они быстрее. Кроме того, такие батареи характеризуются высокой степенью теплоотдачи, благодаря конструктивным особенностям и большой площади нагрева.

Такие батареи отопления рассчитаны на температуру до 150 градусов и давление до 10 бар. Их можно устанавливать в домах с небольшой этажностью (до 3 этажей), квартирах и офисных помещениях.

Вернуться к оглавлению

Давление и прочие характеристики алюминиевых батарей

Давление в батареях отопления и прочие характеристики

Если по каким-то причинам отключают котел, обязательно следует слить с радиатора горячую воду, в противном случае может произойти разрыв труб.

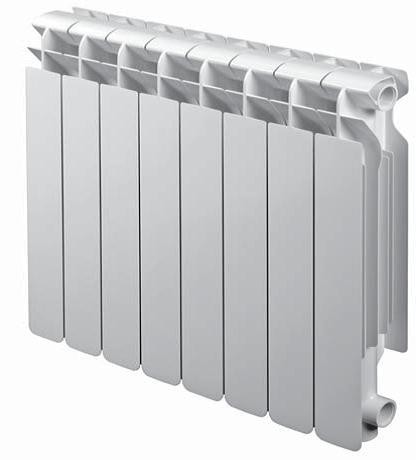

В многоэтажных домах с центральным отоплением и в индивидуальных системах отопления коттеджей и квартир часто используются алюминиевые батареи. Они рассчитаны на давление 16-18 атмосфер. Алюминиевые радиаторы имеют современный дизайн, отличные тепловые и прочностные параметры и в настоящее время являются самыми распространенными.

Они изготавливаются из алюминия литьем под давлением. Подобная технология изготовления позволяет обеспечить высокую прочность готовых изделий. Алюминиевые радиаторы представляют собой конструкции из отдельных секций, из которых набирают батареи нужной длины. По размерам они бывают 80 и 100 мм глубиной со стандартной шириной секции в 80 мм.

Алюминий имеет теплопроводность в 3 раза большую, чем у стали или чугуна, поэтому у таких батарей очень высокий показатель теплоотдачи. Высокая тепловая мощность радиаторов этого типа достигается и за счет дополнительных ребер, которые обеспечивают большую площадь соприкосновения воздуха и нагретой поверхности.

Алюминиевые радиаторы рассчитаны на давление от 6 до 20 атмосфер. Выпускаются и усиленные модели алюминиевых батарей, разработанные для стран СНГ — для многоквартирных домов с центральной системой отопления с более жесткими условиями эксплуатации. Такие батареи изготавливаются из прочного алюминия высокого качества и имеют более толстые стенки.

Алюминиевые батареи отопления малогабаритны и легки, при этом они характеризуются высокой теплоотдачей. У них привлекательный внешний вид. Принято считать, что такие батареи оптимальны в условиях автономного отопления (коттеджи, частные дома, дачи, усадьбы). Однако рабочее давление алюминиевых радиаторов в 16 атмосфер позволяет устанавливать их и в квартирах многоэтажных домов.

Вернуться к оглавлению

Чугунные и биметаллические батареи

Давление в батареях отопления и прочие характеристики

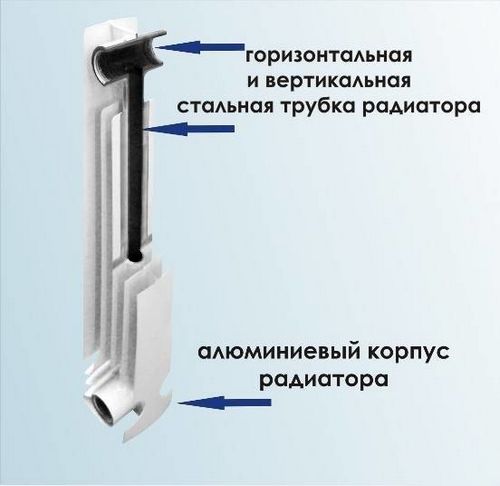

Схема устройства биметаллического радиатора.

Чугунные радиаторы часто используются в системах отоплений многоэтажных домов, так как имеют долгий срок эксплуатации (порядка 50 лет) и высокую абразивную и коррозионную стойкость. Чугунные батареи могут эксплуатироваться и в условиях плохого качества теплоносителя. Этим и обеспечивается их широкая популярность в нашей стране. Рабочее давление радиаторов из чугуна составляет порядка 10 бар, а теплоотдача колеблется в пределах от 100 до 200 Вт из одной секции. Такой вид батарей запасает много тепла за счет толстых стенок и большого количества воды в секциях.

Биметаллические (сталь и алюминий) радиаторы чаще всего устанавливаются в высотных многоквартирных домах с отопительными системами с повышенным рабочим давлением. Такие батареи отличаются высокой прочностью и стойкостью, хорошей теплоотдачей и современным дизайном.

Эти изделия изготавливаются из стали и алюминия. Внутренняя часть, которая контактирует с теплоносителем, выполняется из стали, а наружная — из алюминия. Алюминий обладает высокой теплопроводностью. Таким образом, этот тип батарей совмещает большую прочность стали и высокую теплопроводность алюминия.

Данные типы радиаторов можно использовать в системах отопления с рабочим давлением в 35 атм. Поскольку с теплоносителем контактирует стальная часть изделий, они отличаются повышенной коррозионной стойкостью и долгим сроком службы.

Благодаря своей конструкции, биметаллические батареи отопления полностью исключают контакт теплоносителя (горячей воды) с алюминиевым корпусом, что делает их гораздо более износостойкими, они отличаются долгим сроком эксплуатации и повышенной коррозионной стойкостью, то есть менее требовательны к качеству теплоносителя. При этом теплоотдача подобных приборов тоже достаточно велика. Высокое рабочее давление биметаллических радиаторов отопления, которое доходит до 30 атмосфер, позволяет успешно использовать их в квартирах многоэтажных домов. На что еще нужно обратить внимание? При выборе батареи нужно учитывать не только то, на какое давление рассчитан радиатор, но и на величину тепловой мощности. Так, стандартное помещение с высотой потолков до 3 м с одним окном и одной наружной стеной требует порядка 100 Вт для обогрева 1 м² площади. Таким образом, умножив площадь помещения на 100 Вт, вы получите значение необходимой для обогрева величины тепловой мощности.

Если окна в обогреваемом помещении выходят на север или северо-восток, то значение тепловой мощности необходимо увеличить на 10%. Если в помещении 2 наружные стены или 2 окна, то тепловую мощность следует увеличить на 30%. Если в комнате 1 окно и 2 наружные стены, то тепловую мощность нужно увеличить на 20%. При установки радиаторов в глубокой нише необходимо прибавить 5%. Если батареи закрыты панелями с горизонтальными щелями, прибавляется 15%.

При наличии нескольких перечисленных факторов проценты нужно суммировать. Этот расчет предполагает несколько завышенные результаты, однако лучше убирать лишнее тепло при помощи регулировки запорной арматуры на радиаторах, чем испытывать его нехватку.
