Изготовление навеса для автомобиля собственными руками — разнообразные материалы и варианты, чертежи включены

27.01.2024

Сразу после завершения строительства дома, иногда даже до этого момента, возникает вопрос о парковке. Создание прочного гаража не всегда является доступной опцией, однако возможность установки навеса на столбах — это более простой и экономически выгодный вариант. Навес для автомобиля может представлять собой отдельное самостоятельное сооружение. Если вы рассматриваете возможность построить навес своими руками и ищете чертежи для этого, данная информация может пригодиться.

Размеры

Так как габариты автомобилей могут серьезно отличаться, в каждом случае оптимальные размеры определяются в зависимости от имеющегося авто.

Высота обычно в районе 2,5 метров. Этого более чем достаточно даже для внедорожника с загруженным багажником. А для определения длины и ширины навеса, к внешним размерам размерам машины добавляют, как минимум, метр. Согласитесь, вполне достаточно, если до столбов будет расстояние в полметра.

Вот только для защиты от осадков свесы крыши лучше сделать подлиннее: они закроют и от косого дождя и снега.

При определении размеров навеса для двух машин, принимают расстояние между зеркалами заднего вида равными 50 см. Столько же считают до столбов. А длину навеса определяют по наиболее длинному авто.

При расчете ширины навеса для двух машин принимают расстояние между зеркалами заднего вида равное 50 см. До столбов считается тоже по полметра

Материалы для каркаса

В основном для опор используют древесину — брус или бревно, металлическую трубу круглого или прямоугольного сечения. Иногда опорные колонны складывают из кирпича или камня. Они более массивные, привлекают больше внимания, потому должны вписываться в стиль постройки, которая находится рядом.

Есть еще варианты, когда низ опорной колонны делают из кирпича, а верх — из древесины или металла. И в этом случае все определяется стилистикой дома и участка. Не стоит делать кирпичные опоры, если есть ограничения по размерам участка: они довольно массивные и отнимают приличное количество места.

Все материалы (кроме кирпича) перед использованием обрабатываются. Древесина в обязательном порядке покрывается антипиренами (снижающими горючесть материала). Затем пропитывается составами, которые будут защищать ее от поражения насекомыми-древоточцами, а также от всех погодных условий.

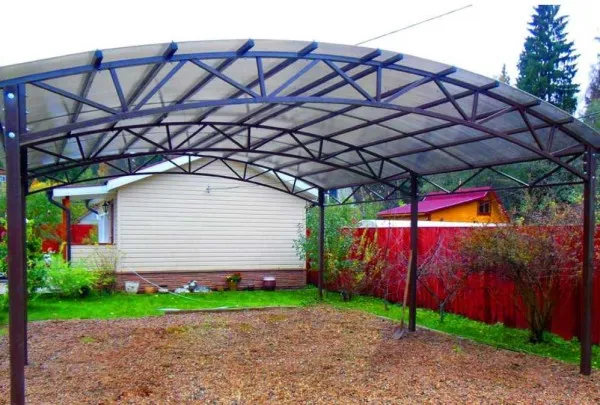

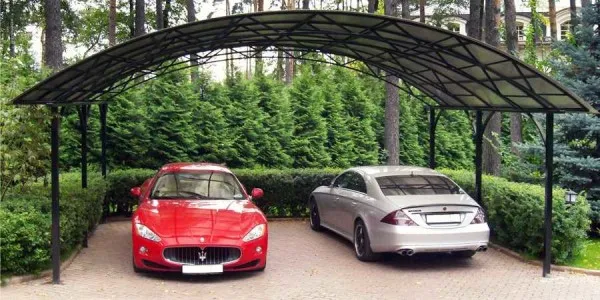

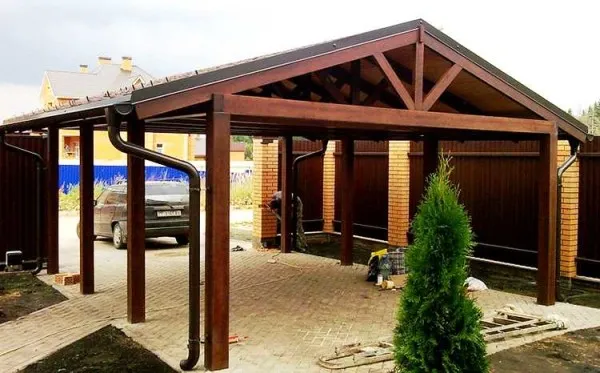

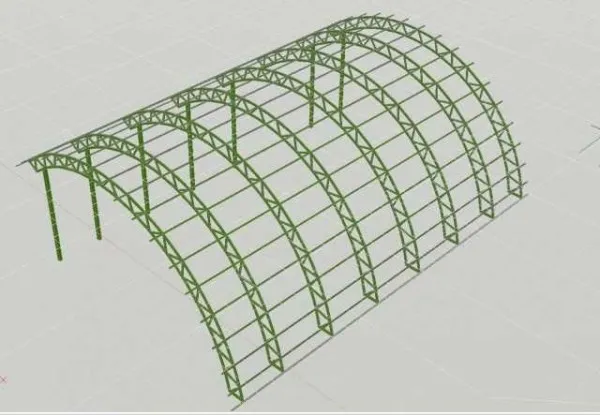

Интересный проект автонавеса из поликарбоната

Особое внимание стоит уделить обработке древесины, которую будут закапывать в грунт. Ее можно пропитать специальными составами для древесины, контактирующей с грунтом (например, Сенеж Ультра и его аналоги). Хорошо себя показала пропитка в отработке. Концы столбов, которые будут закапывать, погружаются в емкость с отработкой на пару дней. После просушки их можно использовать без дополнительных мер. Лет на 10 хватит.

Второй вариант — залить бетонный столб в землю, а в него вмонтировать закладную пластину, башмак или шпильку, к которым потом крепить деревянный брус.

Металлические столбы зачищается от ржавчины, покрывается грунтовкой. После сварки, дополнительно обрабатывают швы и все покрывают краской в два слоя. Второй наносят после того, как первый слой краски высохнет до состояния «на отлип».

Виды кровли (с чертежами и размерами)

Самой экономной и простой получается односкатная крыша. Обычно ее используют если навес для машины пристроен к дому: так проще всего организовать нормальное примыкание к стене.

Чертеж навеса с односкатной крышей, пристроенной к дому

Делают односкатную крышу и для отдельно стоящих навесов. В регионах с малоснежными зимами, можно сделать крышу без ската, в тех, где снега выпадает много, необходим уклон не менее 8-10°. В этом случае более низкую сторону делают с юга или востока: чтобы было больше тени. Также в этом случае с южной стороны можно навес зашить и сбоку (или посадить там высокие растения).

Чертеж навеса с односкатной крышей для одного автомобиля

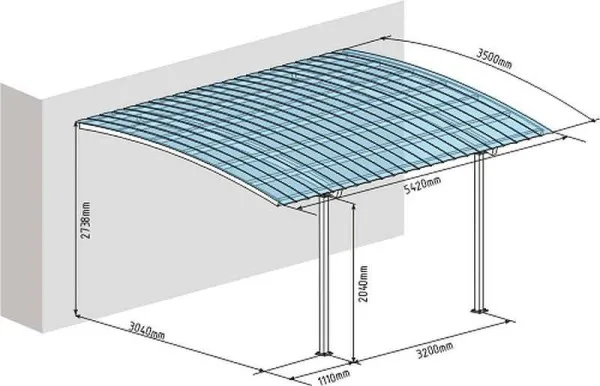

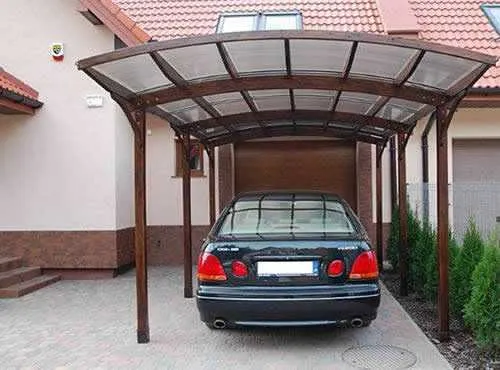

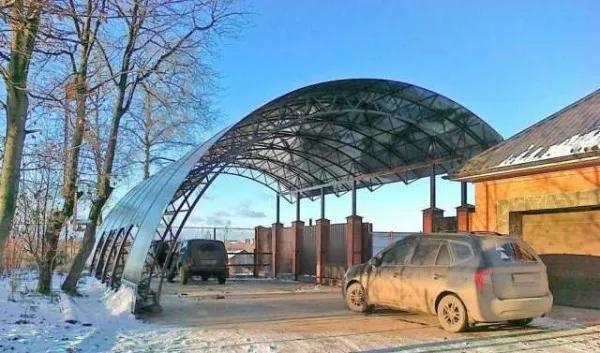

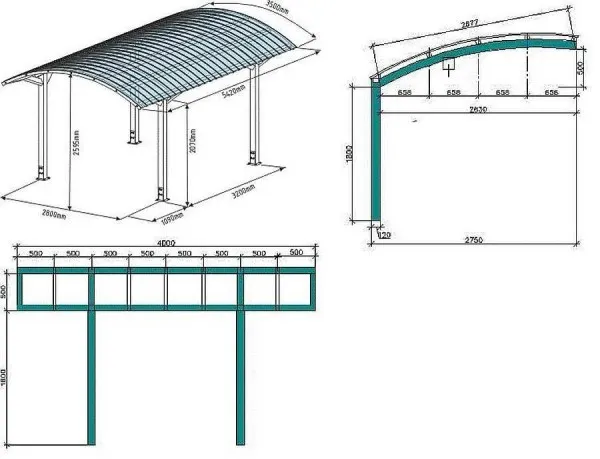

Если делают навес из поликарбоната, то крышу делают сводчатую. Она оптимальна и с точки зрения схода осадков и легко реализуется благодаря гибкости этого материала.

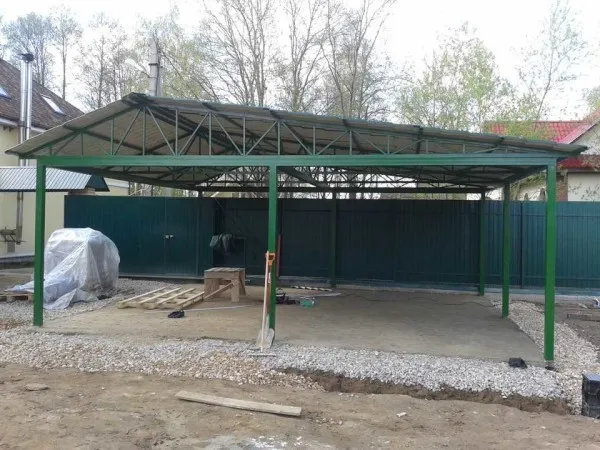

Более сложная в исполнении двускатная крыша. Если делать ее из металла, она имеет относительно несложное строение.

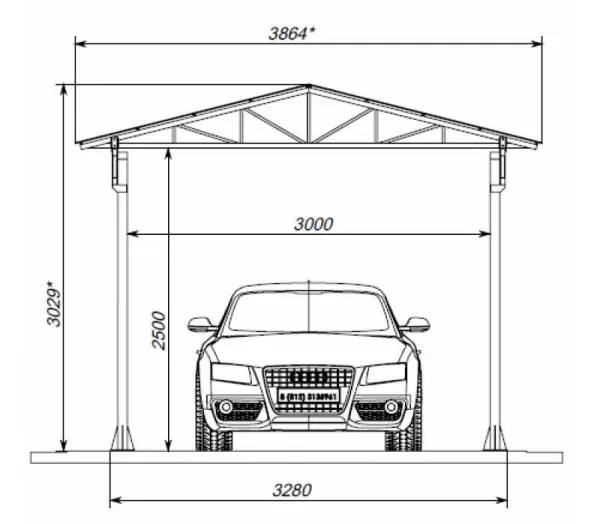

Чертеж двускатной крыши навеса для машины из металла

В случае с деревянным навесом под двускатной крышей система получается многокомпонентная.

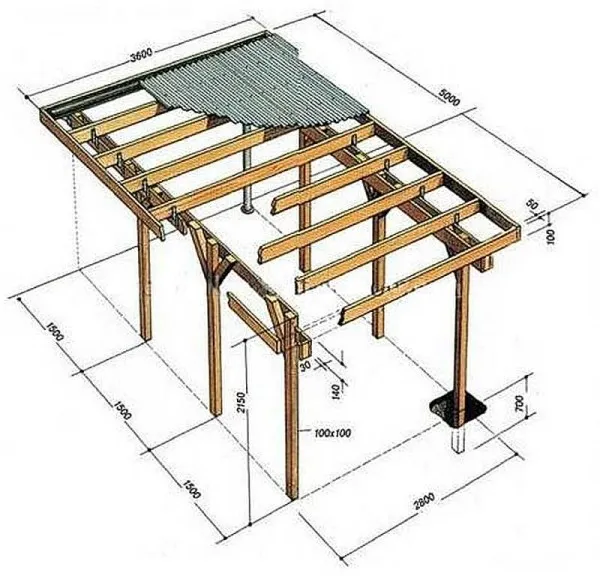

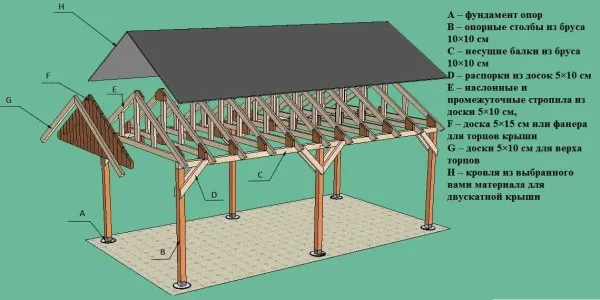

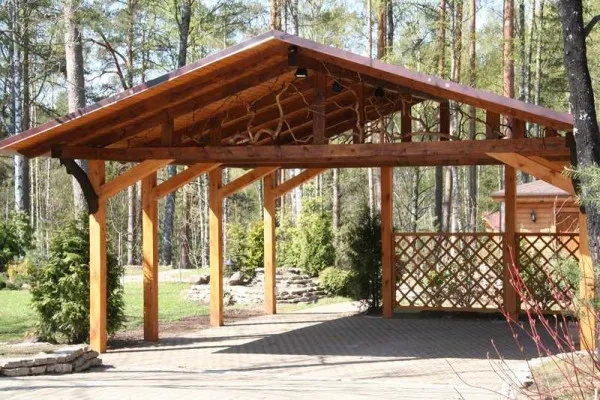

Пример устройства двускатной крыши из дерева

Кровельный материал

Если навес для машины пристраивается к дому, имеет смысл его крышу сделать из того же материала. Под мягкие типы кровли (гибкая черепица, ондулин и т.п.) требуется сплошная обрешетка, под жесткие — разреженная, а шаг выбирают в зависимости от ветровых и снеговых нагрузок в региона, ориентируясь также на рекомендации производителей кровельного материала.

Пристраивая навес к дому имеет смысл сделать крышу похожей

Если полного затенения не требуется, можно использовать поликарбонат. Он, кстати, самый популярный в последнее время материал. Только выбирать его необходимо правильно: брать многокамерный, имеющий как минимум, три слоя пластика и два ряда ячеек. Под таким навесом из поликарбоната даже в солнечный день нежарко.

Также степень нагрева зависит от цвета. Смотрите технические характеристики и выбирайте тот, у которого поглощение солнечного света больше. Прозрачные нужны для теплиц, чтобы греть растения. Для навесов, наоборот, нужен поликарбонат с низкой светопропускной способностью.

Чем выложить площадку

Самый простой и недорогой способ сделать площадку под автонавесом — засыпать ее гравием. Для этого надо будет снять дерн, вкопать бордюр, насыпать щебень и хорошо его утрамбовать с использованием трамбовочных платформ. Тогда площадка будет жесткой и колеи не образуются.

Утрамбованный щебень - хорошее покрытие для машинной стоянки

Более популярны в последнее время площадки, вымощенные тротуарной плиткой или брусчаткой. Они имеют более привлекательный вид, но их устройство обходится дороже. Подготовка начинается также: сначала снимается грунт. Но котлован делают глубиной порядка 20-25 см. На дно насыпают щебень, который тоже хорошо трамбуют. Затем на щебень желательно расстелить слой геотекстиля. Это нетканый материал, который не даст просыпаться песку, который будет насыпан сверху, и смешаться с гравием. Также геотекстиль равномернее перераспределяет нагрузку, не давая основанию просесть под колесами авто (его применяют при строительстве дорог). На него уже насыпают слой песка, который тоже утрамбовывают. В песок укладывают тротуарную плитку, клинкерный кирпич, булыжник и другие подобные материалы.

В середине по затратам находится площадка из бетона. Основание подготавливают тоже из утрамбованного щебня. На него на расстоянии в 1 м укладывают деревянные планки, которые выставляют в уровень или с небольшим уклоном для стока воды. Эти планки служат маяками при заливке, а затем играют роль демпферных швов, компенсируя температурное расширение бетона. При таком строении трещины появляются реже.

Между планками укладывают металлическую сетку из оцинкованной проволоки. Можно, конечно, нержавеющую, но она дорогая. Толщина проволоки 3-4 мм, ячейка 10*10 см. Сверху заливают бетоном не ниже М 250. Толщина слоя бетона — 7-10 см.

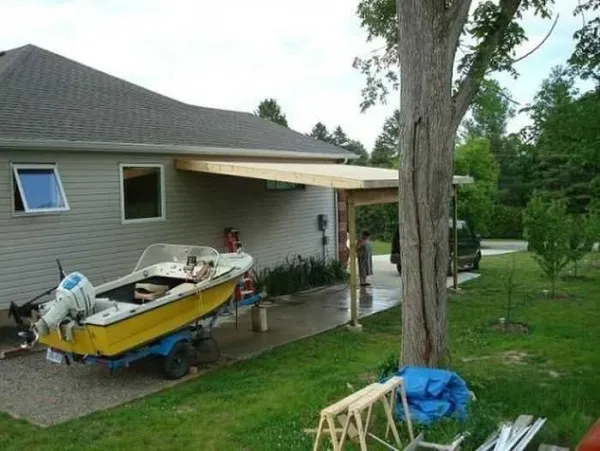

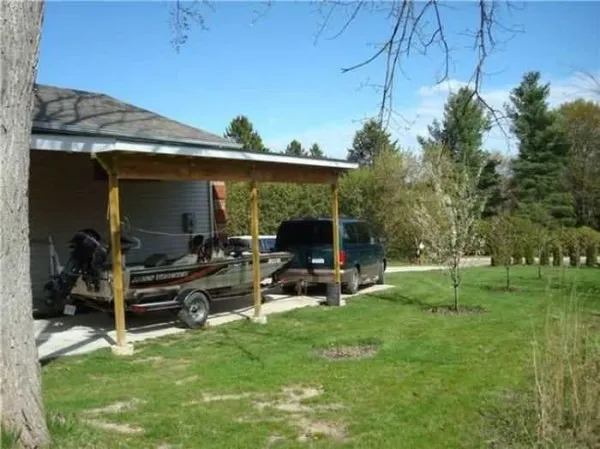

Пристроенный к дому навес своими руками (фотоотчет)

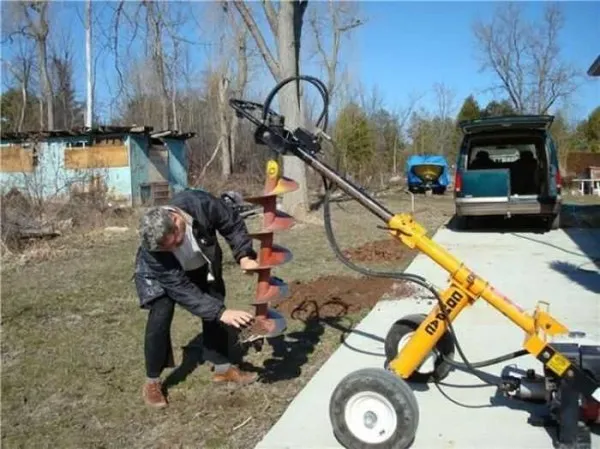

Было решено пристроить к дому навес, под которым прятать любимую технику — автомобиль и лодку. Сначала при помощи мотобура выкопали ямы глубиной 1,5 м — ниже глубины промерзания.

Вставили гильзы из гидроизоляции, каркас из прутка 10 мм с приваренными закладными, залили бетоном.

Шаг установки столбов — 2 метра.

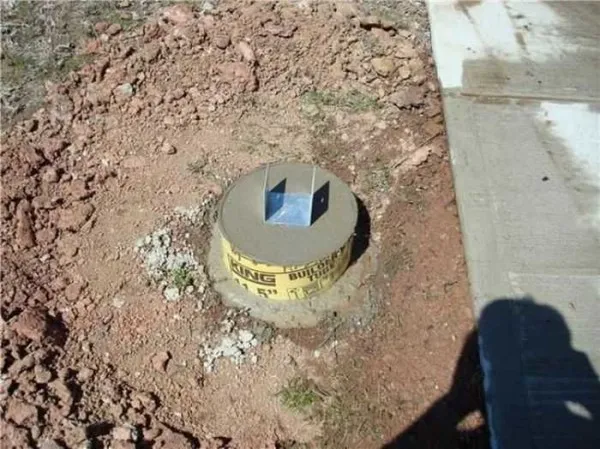

Так выглядит залитый ряд опор под автомобильный навес

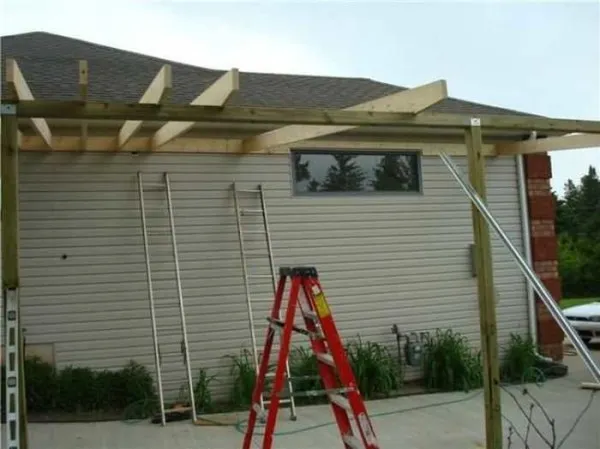

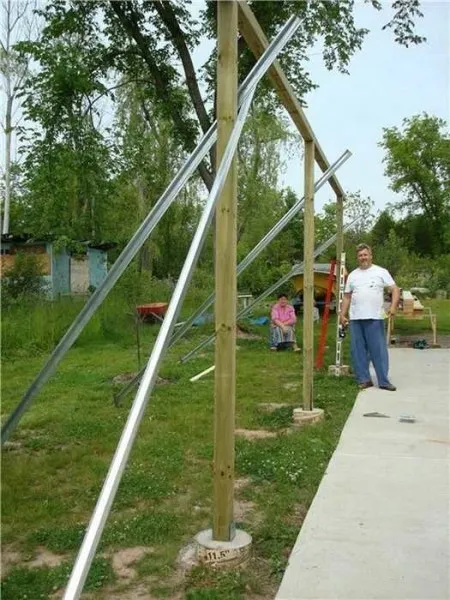

Когда бетон схватился, установили столбы и верхнюю обвязку. Они отшлифованы и обработаны защитной пропиткой. Чтобы каркас не повело, закрепляли чем было — алюминиевыми уголками. Стык стоек и обвязки усилили металлическими пластинами.

К стене дома прибили опорную доску. К ней крепили балки крыши (доска 50-200 см). Скат получился небольшой, порядка 9°, но его достаточно. В балках под размер бруса сделаны небольшие запилы — для упора, края срезаны, чтобы получился ровный свес.

К обвязке балки крепили гвоздями наискосок, по 2 шт с каждой стороны.

К стене прибита доска, к ней крепили балки

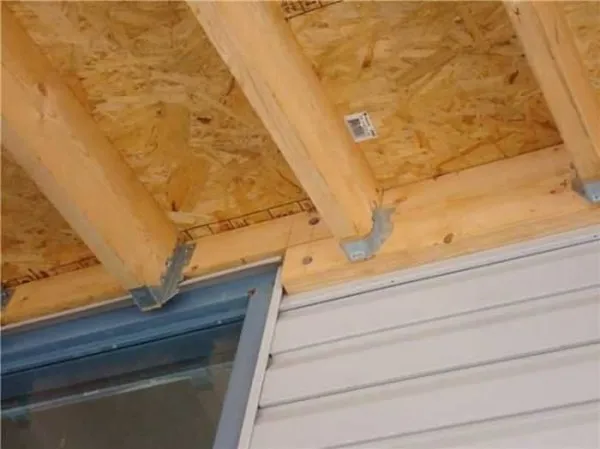

Балки на стене закреплены на U-образные металлические пластины.

Пластины, которыми крепятся к стене балки

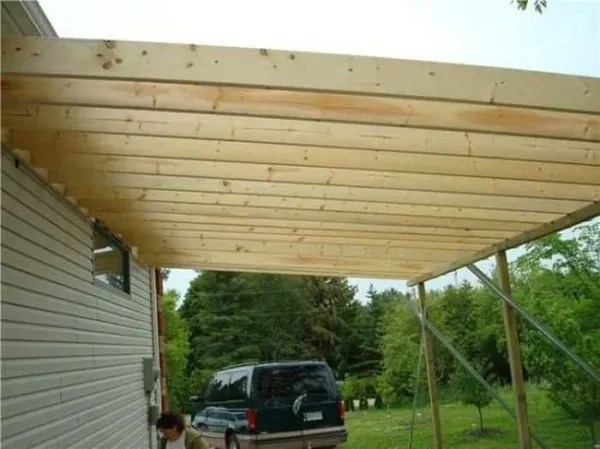

Стропильная система собрана — балки установили с небольшим шагом — 40 см, их сделали из доски 50*200 мм.

Стропильная система односкатного навеса снизу

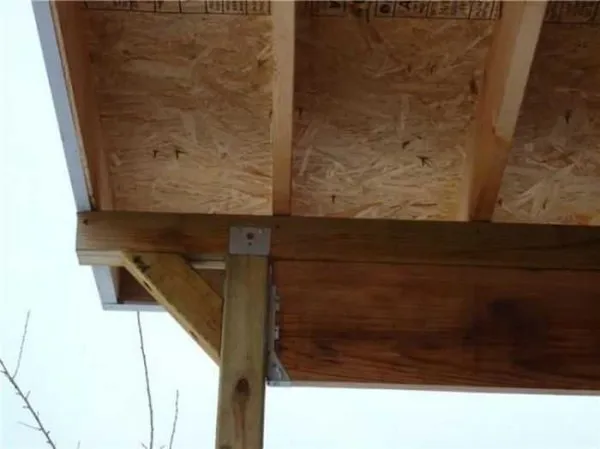

Сверху на стропила прикрепили ОСБ. Кровельный материал — мягкая черепица. Под него нужна сплошная обрешетка.

Сбоку между стойками прибили доску: для большей жесткости и чтобы дождь меньше мочил площадку.

Боковину зашили доской - чтобы меньше дождь доставал

Уложили мягкую черепицу. Получилось — хоть танцуй.

Теперь на стоянке конкуренция.

Как сделали навес для поликарбоната (фотоотчет)

Использованные материалы:

профтруба
- для стоек 80*80 14,6 м;
- для арок 50*25 — 4 шт. по 6 м + 50*25 — 10 шт. по 6 м. на распорки;
пескобетон — 3 мешка по 40 кг.
щебень — 4 мешка по 25 кг.
сурик — 3 банки по 1 л.

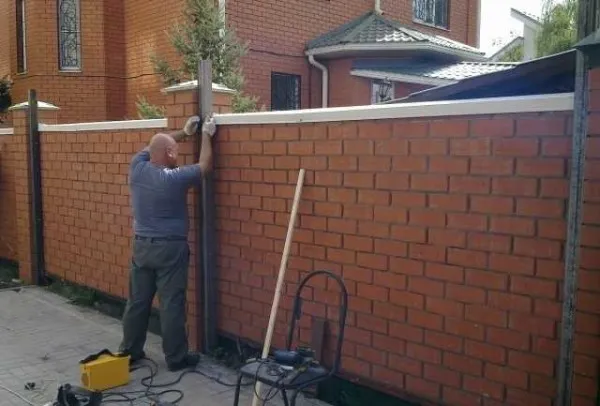

Навес делали над готовой уже дорожкой. Столбы закапывали в промежуток между бордюром и забором. Получилось, что опоры навеса ставили возле столбов забора. Было решено их использовать при выставлении уровня: анкерами прикрепили, чтобы не мучиться при заливке.

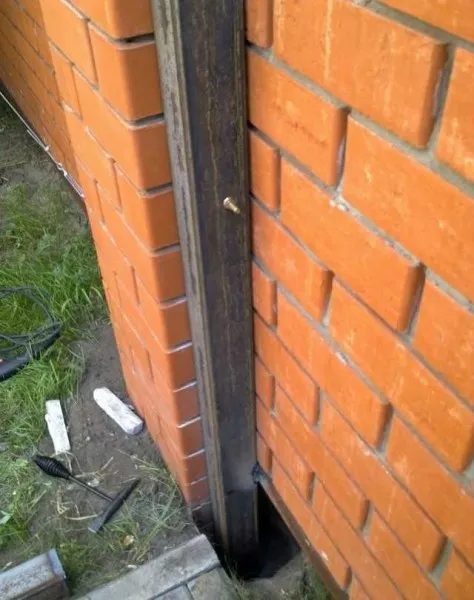

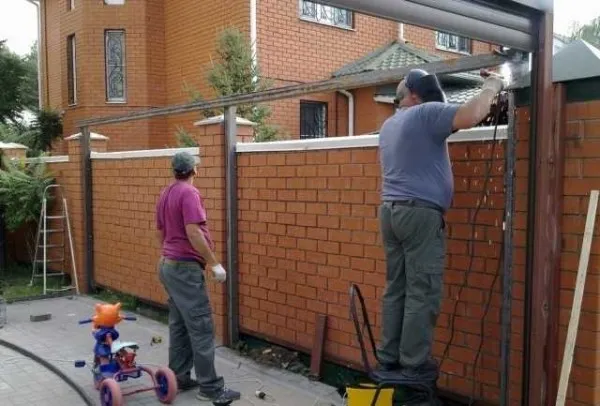

Металлические столбы стоек закопали в грунт на 1,2 м, засыпали щебнем, залили бетоном. Когда бетон схватился, приварили верхнюю обвязку.

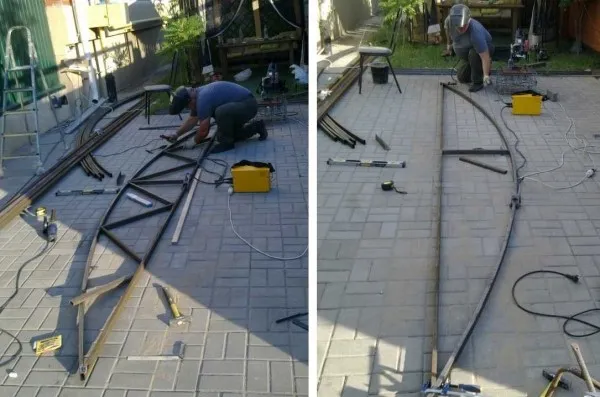

После началось изготовление ферм. Сначала на трубогибе выгнули профили с требуемым радиусом (подъем в высшейточке 1,2 м). После началась сборка «конструктора».

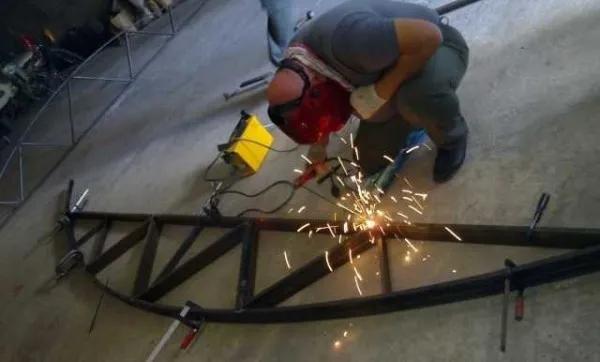

Полезными были струбцины, ими скрепляли детали, чтобы они не сдвинулись при работе. Фиксировали к первой ферме, чтобы все было сделано точно. Струбцин было много)))

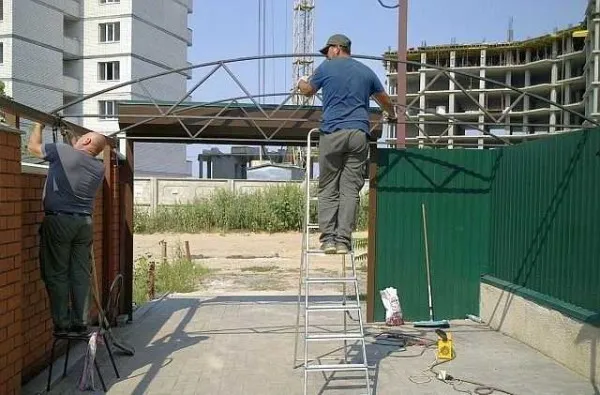

Когда все фермы готовы, их очистили, зашкурили до белого металла, потом прогрунтовали и дважды покрасили. После началась акробатика. Надо установить тяжеленные фермы на столбы, выставить по вертикали, не сбив при этом диагонали.

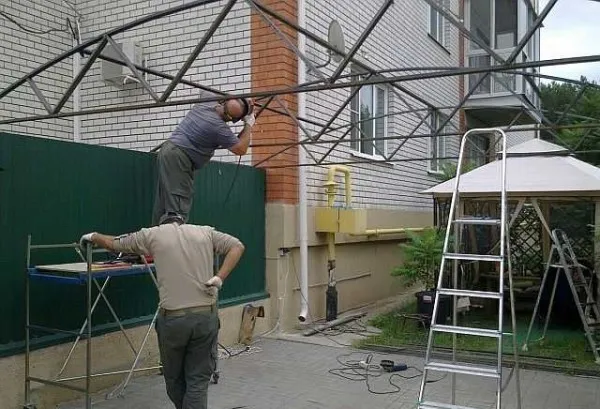

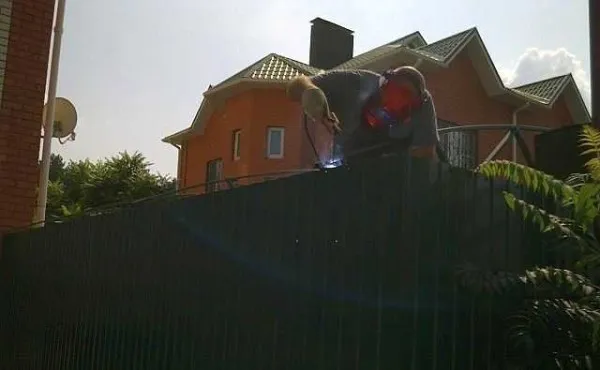

Как только удалось выставить верно, быстро прихватывали сваркой, оставив тщательное проваривание швов «на потом», на после финишной провеки: все должно оказаться на одном уровне.

Произошло чудо, все оказалось почти на одном уровне. Небольшой перепад в несколько миллиметров в расчет не берем.

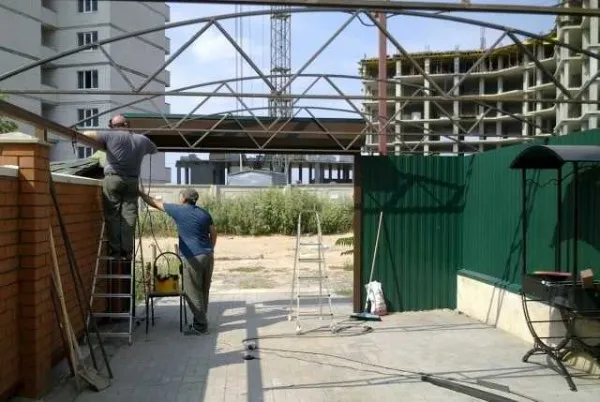

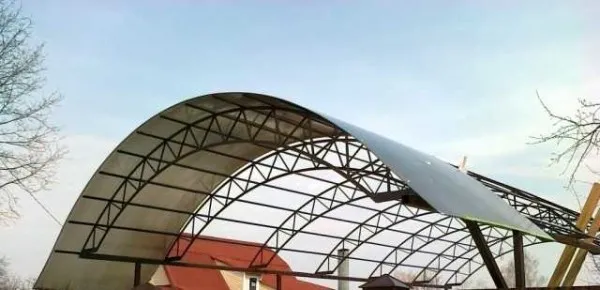

Теперь привариваем обрешетку из профильной трубы 50*25 мм под поликарбонат. их располагаем вдоль длинной стороны навеса. Шаг установки выбран 0,8 м.

Привариваем трубы для крепления поликарбоната

Осталось прикрепить поликарбонат. Крепится он на саморезы через специальные термошайбы (продаются там же где и поликарбонат). Два листа соединяются при помощи специальных профилей. Они бывают разъемные и неразъемные. Неразъемные дешевле, но потом вы из этого поликарбоната ничего больше не сможете сделать. Так что использовали разъемные.

Также надо закрывать края всех листов, иначе внутрь будет набиваться пыль, мошкара, потом из-за испарений появится влага, а следом — плесень. И вид у покрытия будет плачевный. Потому устанавливаем специальные заглушки на края.

Видео по теме

Что такое посадочный чертеж?

Посадочный чертеж — это документ, который используется в строительстве для указания местоположения и расположения элементов конструкций в соответствии с проектом. Он содержит подробные сведения о геометрических размерах, высотах, отметках и других характеристиках объекта, которые необходимы для правильного его строительства.

Посадочный чертеж является основой для выполнения строительных работ и используется как инструкция для рабочих, которые будут участвовать в возведении объекта. На нем обозначаются точки крепления конструкций, позиции отверстий и выступов, углы наклона и направление монтажа элементов.

Посадочный чертеж составляется на основе проектной документации и может включать в себя несколько видов чертежей: планы, разрезы, фасады, а также специальные чертежи для установки труб, кабелей, систем отопления и вентиляции. Кроме того, в посадочном чертеже могут быть указаны дополнительные требования и рекомендации по монтажу, безопасности и качеству работ.
