Использование пластин для фрезера значительно расширяет функциональные возможности оборудования и обеспечивает комфорт и безопасность в работе. В данной статье предоставлена информация о сферах применения пластин, их разнообразии, критериях правильного выбора, способах использования, а также инструкции по изготовлению своих собственных пластин для фрезера.

Описание и назначение

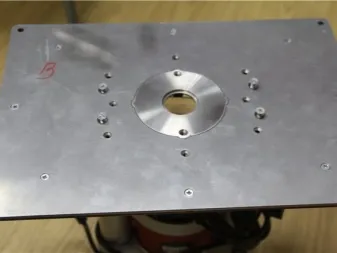

Пластины для фрезерного стола решают проблему точности глубины реза. Они закрепляют фрезер на специальной поверхности. Это элементы прямоугольной формы небольшой толщины с круглым отверстием, расположенным в центральной части. Каждая такая плита имеет штифты по углам для фиксации к столу.

Пластина состоит из двух частей: нижняя деталь имеет отверстие, как у фрезера. Верхняя часть – с прямоугольным отверстием чуть большего размера. Центральное отверстие в нижней пластине не может быть меньше отверстия фрезера. Пластину помещают на место крепления подошвы устройства.

Возле центральной лузы есть отверстия для штифтов фиксации фрезерного приспособления и сменных колец. В зависимости от разновидности сменные пластины используют при сверлении, токарной, фрезерной обработке. Они существенно экономят бюджет и рабочее время. Могут иметь скругленный либо острый вид режущей кромки, разные размеры, форму (параллелограмм, квадрат).

Мастера приобретают пластины либо делают их самостоятельно. При этом модификации с разным диаметром отверстий облегчают работу с любыми изделиями, позволяя подобрать варианты под выполнение конкретных целей.

Разновидности

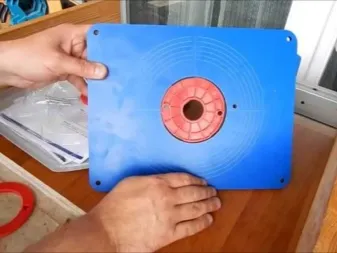

Монтажные пластины для фрезера бывают разными. Исходя из типа материала они могут быть:

  • стальными;

  • алюминиевыми;

  • фенольными;

  • карбоновыми;

  • выполненными из нержавейки.

Кроме того, их изготавливают из иных листовых материалов с прочной фактурой. По типу производства изделия бывают не только двухслойными, но и однослойными.

Размеры изделий стандартные: параметры могут составлять 220х320 мм, 235х300 мм, 250х350 мм. Толщина пластин может варьироваться от 6 до 12 мм. Что касается сменных колец, то их диаметр может составлять 10, 15, 25, 35, 45, 68 мм. Кроме того, по заказу можно изготовить изделие с большим размером диаметра.

Нюансы выбора

Ключевым критерием покупки качественного товара является его прочность. В продаже встречаются изделия из листового пластика. Несмотря на их стоимость, после установки во фрезерные столы они дают просадку, быстро растрескиваются и коробятся. Эти модификации не способны выдерживать вибрационные нагрузки.

Брать такие варианты не стоит: лучше купить стальные или алюминиевые монтажные плиты. При их покупке необходимо обращать внимание на толщину. Чем она меньше, тем больше поверхность режущих кромок. Оптимальным решением являются варианты с толщиной 4-6 мм. Однако нельзя забывать о коэффициенте прочности материала пластины на изгиб.

Размеры твердосплавной фрезерной пластины оказывают влияние на ее сопротивление нагрузкам. Чем они крупнее, тем больше вероятность искривления поверхности.

Кроме того, выбирая тот или иной вариант, нужно учитывать условия эксплуатации самого фрезерного стола.

Если влажность в помещении высокая, нельзя покупать ни стальную, ни алюминиевую пластину. Первая быстро заржавеет, вторая окислится. В таком случае лучше приобрести изделие из нержавеющей стали. Но стоить оно будет дороже других вариантов.

При покупке важно учесть тип конкретного ручного фрезера, возможности применения стола. Решающим нюансом является и цена изделия, а также выбор продавца. Ассортимент дешевых китайских производителей нередко выполнен из плохого сырья, а потому недолговечен, не способен выдерживать долгих нагрузок.

Приобретать монтажные плиты для фиксации ручного фрезерного оборудования лучше в фирменных магазинах.

Как сделать своими руками?

Фрезерные пластины делают своими руками в двух случаях:

  • когда изготавливают фрезерный стол под ручной/самодельный стационарный фрезер;

  • если оригинальная пластина стола уже непригодна для работы.

Основным материалом изготовления может стать листовая сталь, пластина из алюминия, органическое стекло, карбоновый пластик, МДФ, ламинат, толстая фанера. В зависимости от выбранного материала и типа планируемых работ его толщина может составлять от 4 до 10 мм.

Проще всего изготовить двухслойную монтажную плиту. Технология включает в себя ряд последовательных шагов.

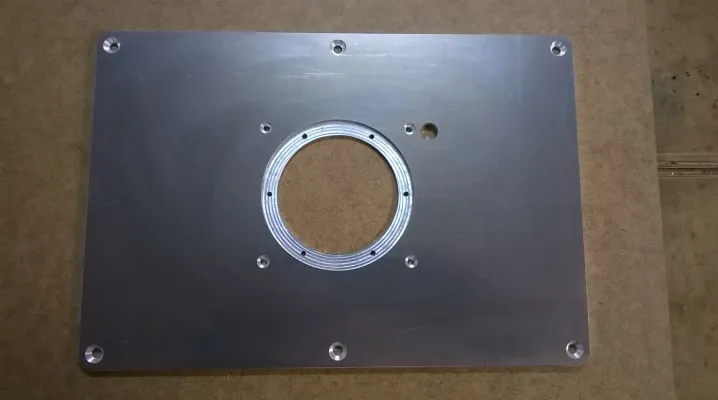

  • Делают заготовку нижнего слоя из стали либо алюминия. Размер подбирают исходя из габаритов конкретной модели ручного фрезера (параметры могут составлять от 200х300 до 250х350 мм).

  • По углам заготовки делают отверстия под винты, необходимые для крепления к столу.

  • В месте пересечения диагональных линий просверливают центральное отверстие. Его увеличивают под размер наибольшей используемой фрезы.

  • Центральную лузу зенкуют для избавления от заусенцев.

  • Берут фрезер, убирают с него гетинаксовую либо карболитовую накладку.

  • По краям возле центрального круглого отверстия выполняют разметку отверстий под монтаж фрезера в фиксаторы штатной накладки, просверливают их.

Верхняя пластина сменная. Ее используют вместо кольцевых вставок. Здесь можно взять не столь прочный материал. Сырье для изготовления должно быть тонким. Важно выбрать вариант с гладкой поверхностью.

Берут заготовку, переносят на нее параметры опорной плиты. Отверстия под винты для крепления к столу и фрезеру сверлят с фаской винтов с потайной головкой. Далее делают центральную лузу под размер конкретной фрезы.

Чтобы в дальнейшем работа на фрезерном столе не была ограниченной, изготавливают несколько пластинок под диаметр режущих инструментов.

Можно сделать однослойную монтажную пластину. Ее оборудуют сменными кольцами под диаметр фрезы:

  • сначала посередине опорной плиты делают круглое углубление на толщину сменных кольцевых вставок;

  • высверливают отверстия, необходимые для фиксации колец;

  • на отверстия нарезают резьбу для винтов, посредством которых будут крепиться вставки.

Если необходимо, изготавливают и сами сменные накладки. Их нарезают из тонкого твердосплавного материала. Диаметр должен составлять на 4-5 см больше диаметра самой большой фрезы. В центре делают отверстие под имеющийся режущий инструмент.

После этого занимаются зенкованием отверстий, устраняя заусенцы. На противоположных краях пластинок сверлят отверстия под фиксацию колец к базовой плите с фаской под винты с потайной головкой.

Советы по монтажу

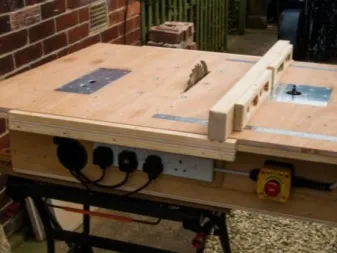

Фрезерную пластину крепят непосредственно к верстаку. В столешнице делают отверстие прямоугольной формы. Его размеры должны быть меньше на 5 см в длину и ширину, чем габариты монтажной плиты. После этого по кромкам крышки необходимо выбрать углубления по параметрам и толщине.

Далее необходимо перенести с пластины разметку крепления, просверлить отверстия, установить плиту на стол. Останется закрепить ее потайными винтами и прикрепить снизу сам фрезер. Если фрезера нет, к базовой плите необходимо прикрепить пластину-заглушку. В этом случае стол можно использовать в качестве верстака.

Что касается ручного фрезера, он далеко не всегда удобен в работе. Чтобы его можно было использовать в стационарном столе, нужны монтажные плиты промышленного производства. Материал их изготовления подбирают исходя из условий и целей работы.
