Изготовление собственной пластины для ручного фрезера

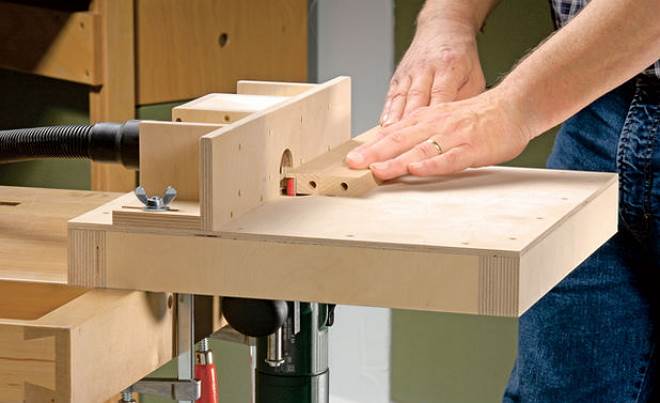

Интегрирование ручного фрезера в стол позволяет улучшить удобство работы и расширить функциональность этого инструмента. В первой части будем рассматривать процесс создания монтажной пластины… Если вас это заинтересовало, вы можете изготовить пластину для фрезера своими руками.

По традиции, начинаем с 3D модели будущей пластины и столешницы

Пластина будет состоять из двух частей, нижняя часть-с отверстием как на фрезере, верхняя- с прямоугольным отверстием, в которое будут вставляться прямоугольные переходные вставки с отверстием меньшего диаметра, под фрезы.

Определяем координаты точек крепления фрезера

центральное отверстие в нижней пластине должно быть не меньше отверстия на фрезере, для возможности установки копировальной втулки, для этой модели оно составляет 54мм.

Пластины толщиной 3 мм, в нижней нарезаем резьбу М4 для стыковки пластин между собой, в верхней пластине должны быть сделаны фаски, для установки всех винтов впотай.

Сам фрезер закреплен винтами с внутренним шестигранником и потайной головкой М4х10 DIN7991 — 5 шт.

Вставки устанавливаем в зависимости от диаметра фрезы

Продолжение следует, благодарю за внимание!
