Изготовление Привода для Откатных Ворот Своими Руками — Фото и Видеоинструкции

Здесь я поделился опытом создания откатных ворот своими руками. Потом возникло желание идти дальше – разработать и установить привод для откатных ворот тоже собственноручно. В Иркутске компании предлагают эту услугу, начиная от 14 000 рублей за минимальный комплект.

Иркутские фирмы предлагаю минимальный набор за 14 000 руб. Такая цена с подвигла меня на создание привода и автоматики своими руками.

Для начала я заказал сигналку (центральный замок) с Алиэкспресса.

Пока шла сигналка, купил в качестве привода ворот двигатель стеклоочистителя ВАЗ 2108

Коннектор привода состоит из 6 контактов. Вам нужно выделить те два провода которые отвечают непосредственно за вращение двигателя. Я эсперементировал менал подключения и в результате нашел что нужно. Что бы не сгорел двигатель когда выбудете искать нужные провода подключайте питание через предохранитель 5А. Меня он пару раз выручал)))) Также можете воспользоваться этой схемой подключения привода стеклоочистителя ВАЗ 2108.

Будьте внимательны у купленного мной привода оказались провода другого цвета пришлось искать нужные контакты эмпирическим путем.

Купил три пяти контактных реле 12v, 4 диода, предохранители.

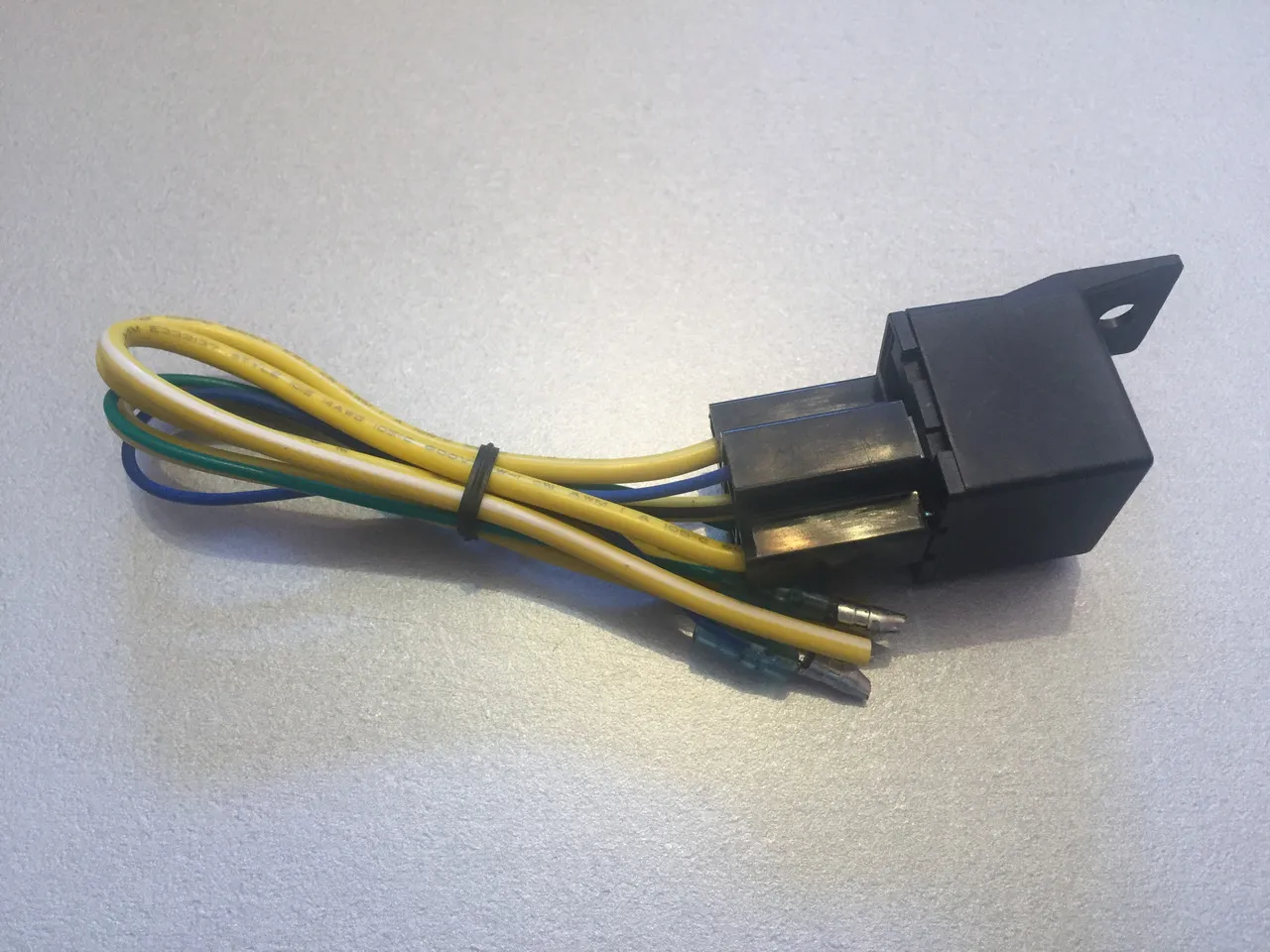

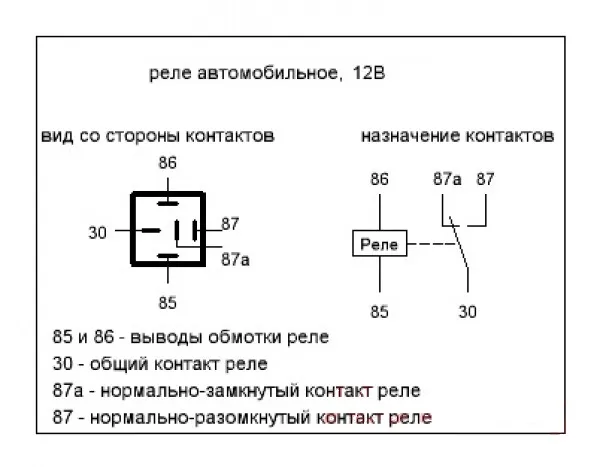

Ниже представлены назначения контактов автомобильного реле

Ниже видео с демонстрацией работы собранной автоматики для откатных (сдвижных) ворот.

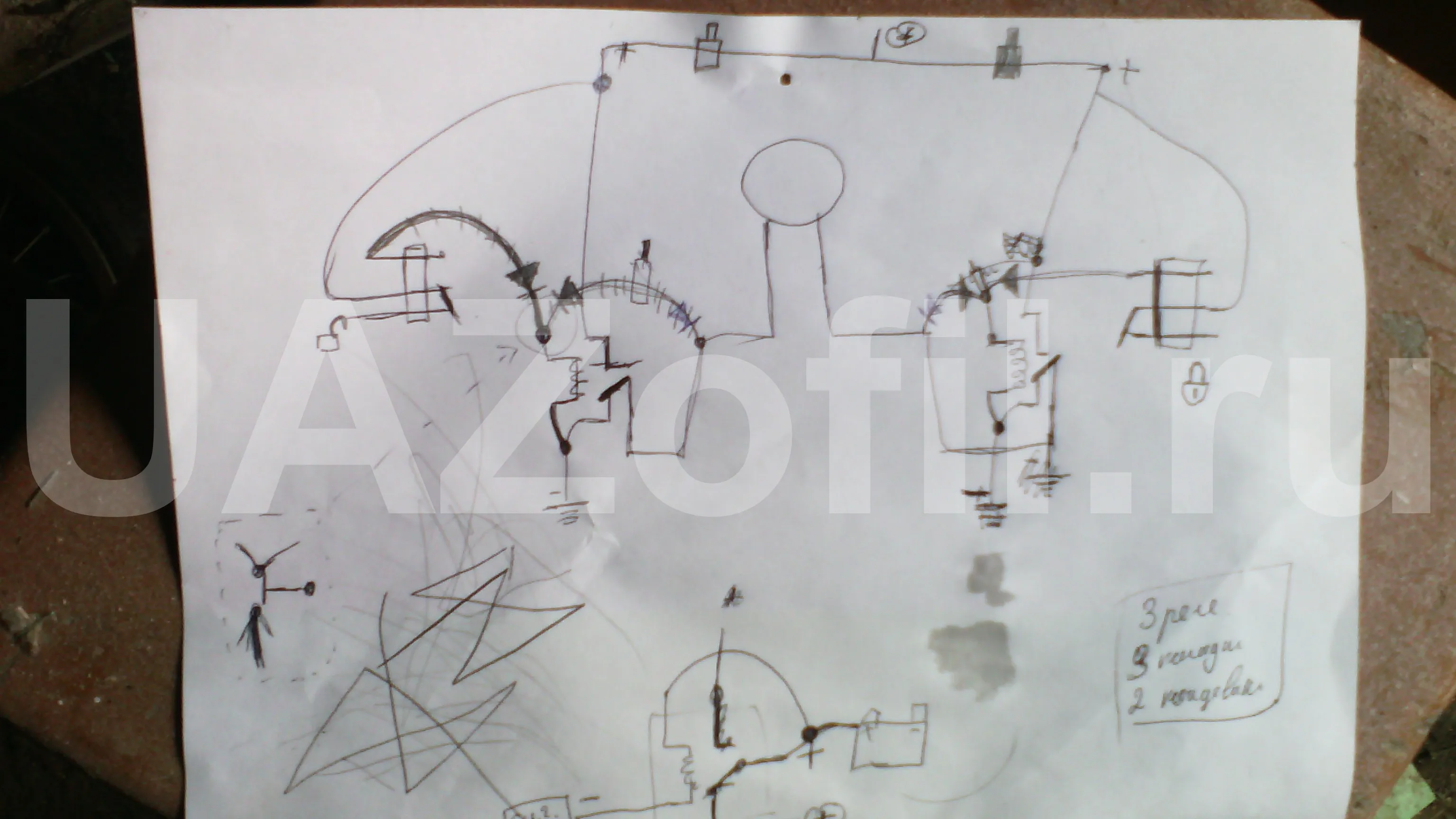

Схема подключения автоматики привод для откатных ворот

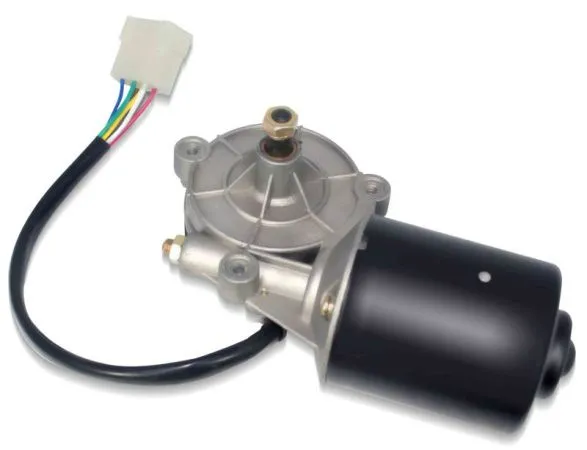

Двигатель для привода ворот

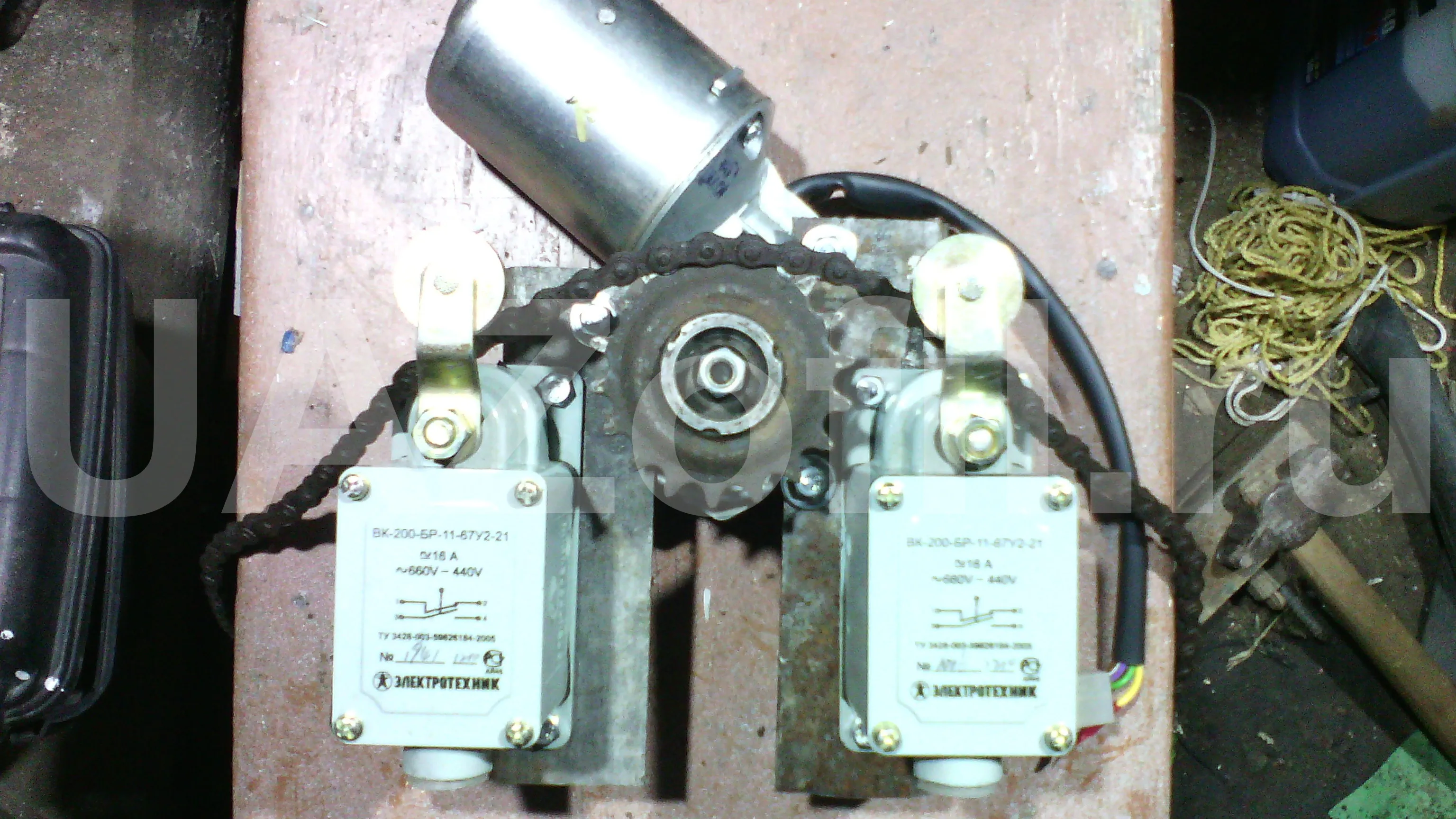

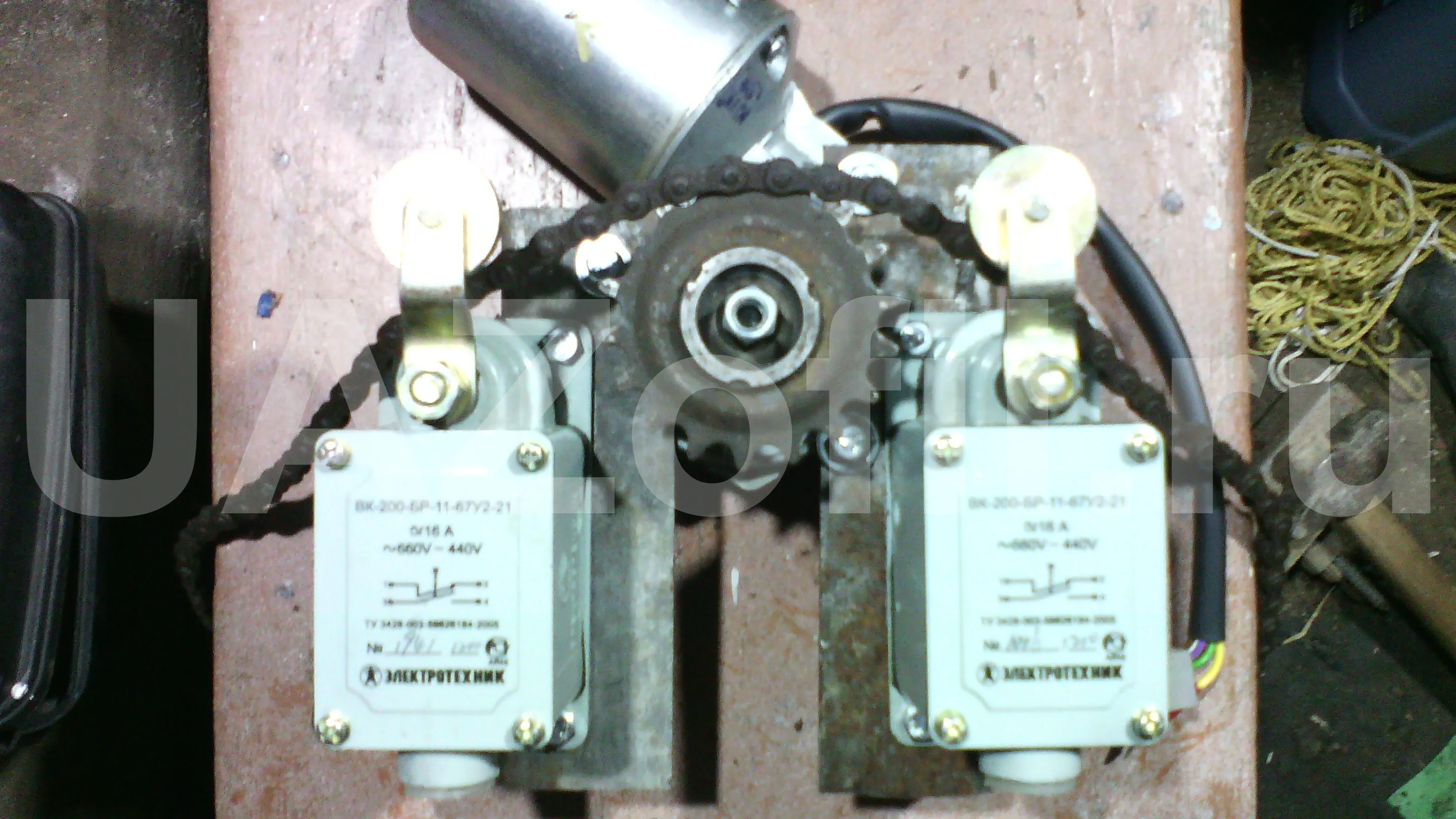

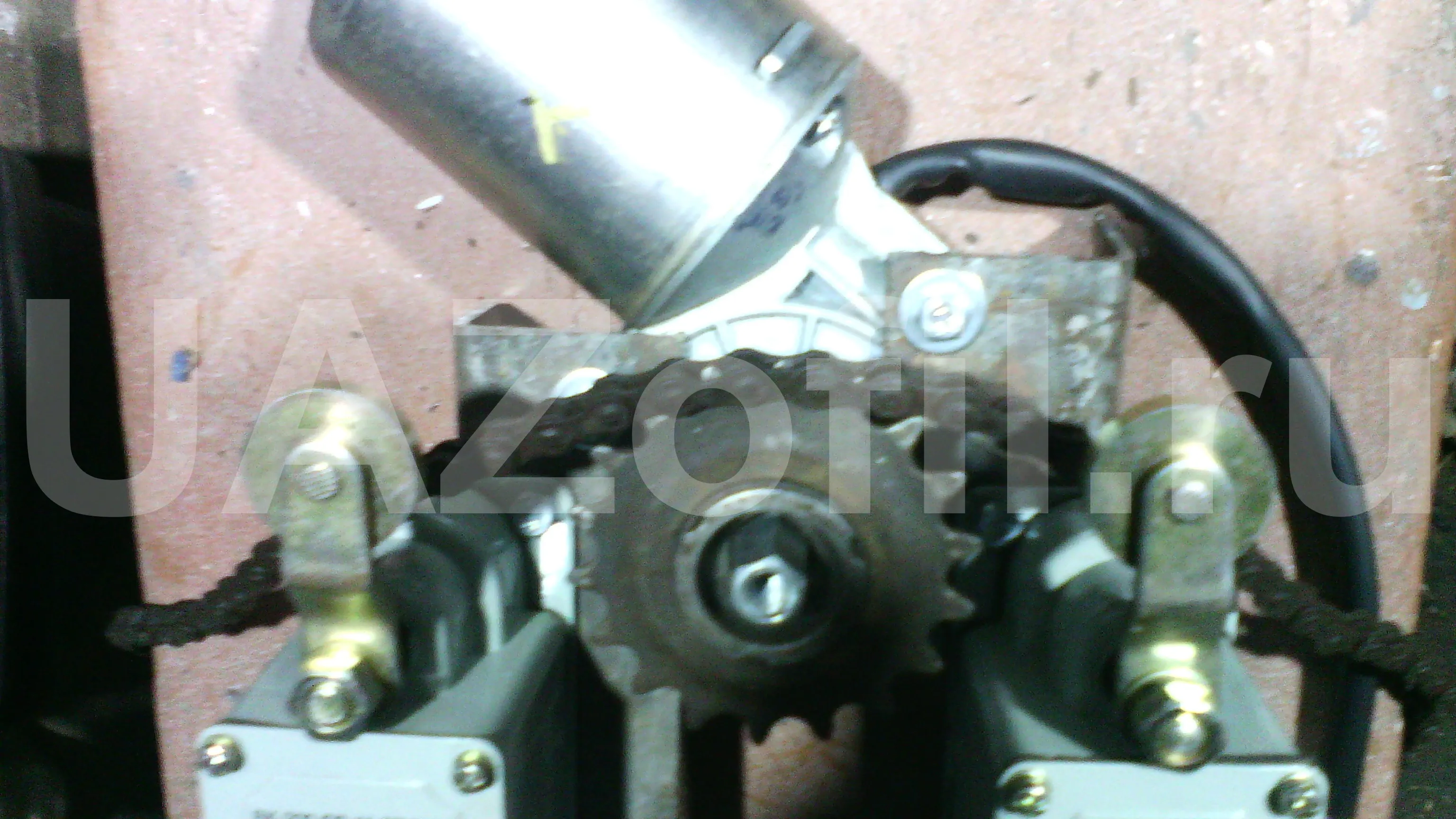

Привод с концевиками (пробный вариант).

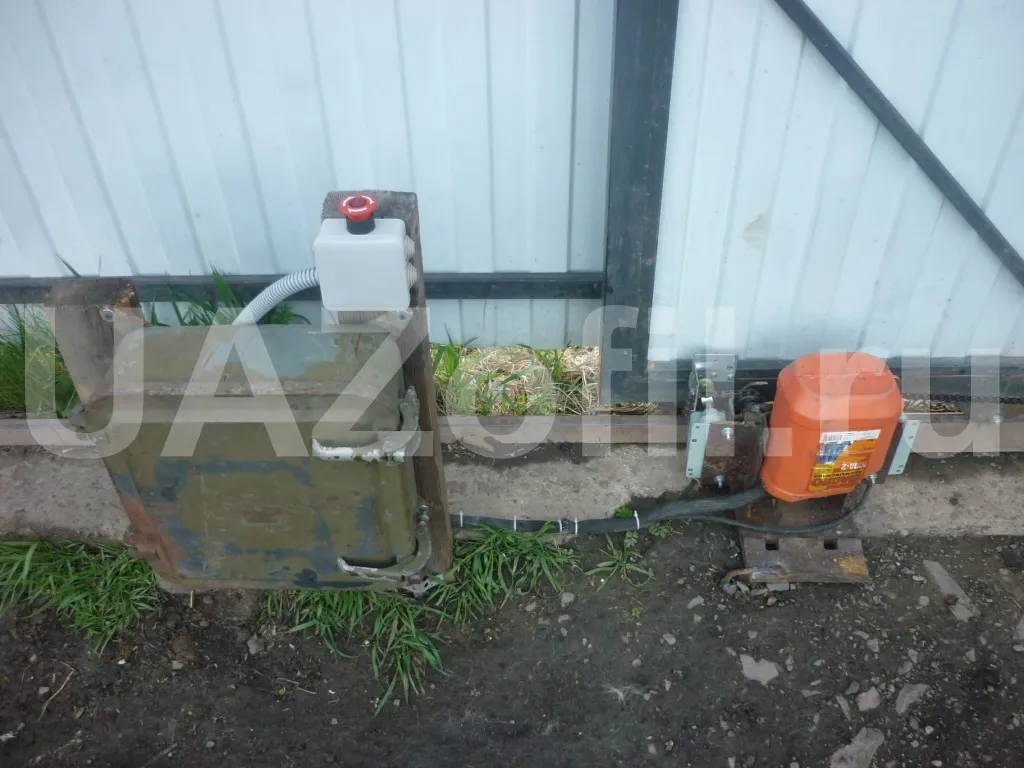

Итоговый вариант привода откатных ворот своими руками.

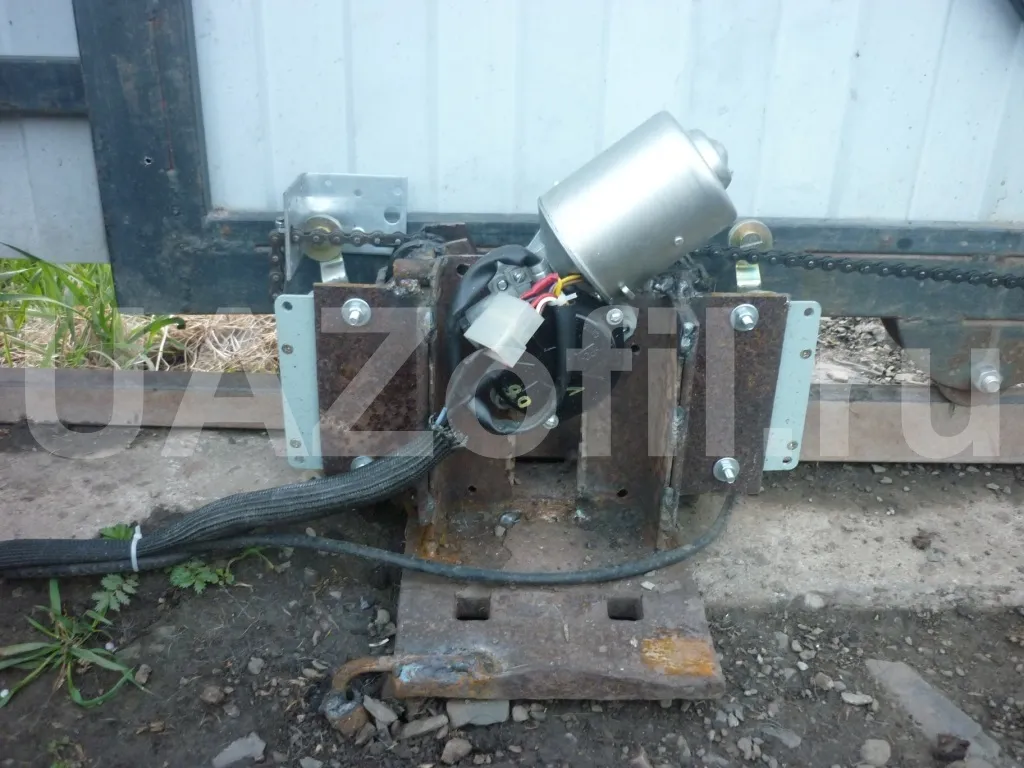

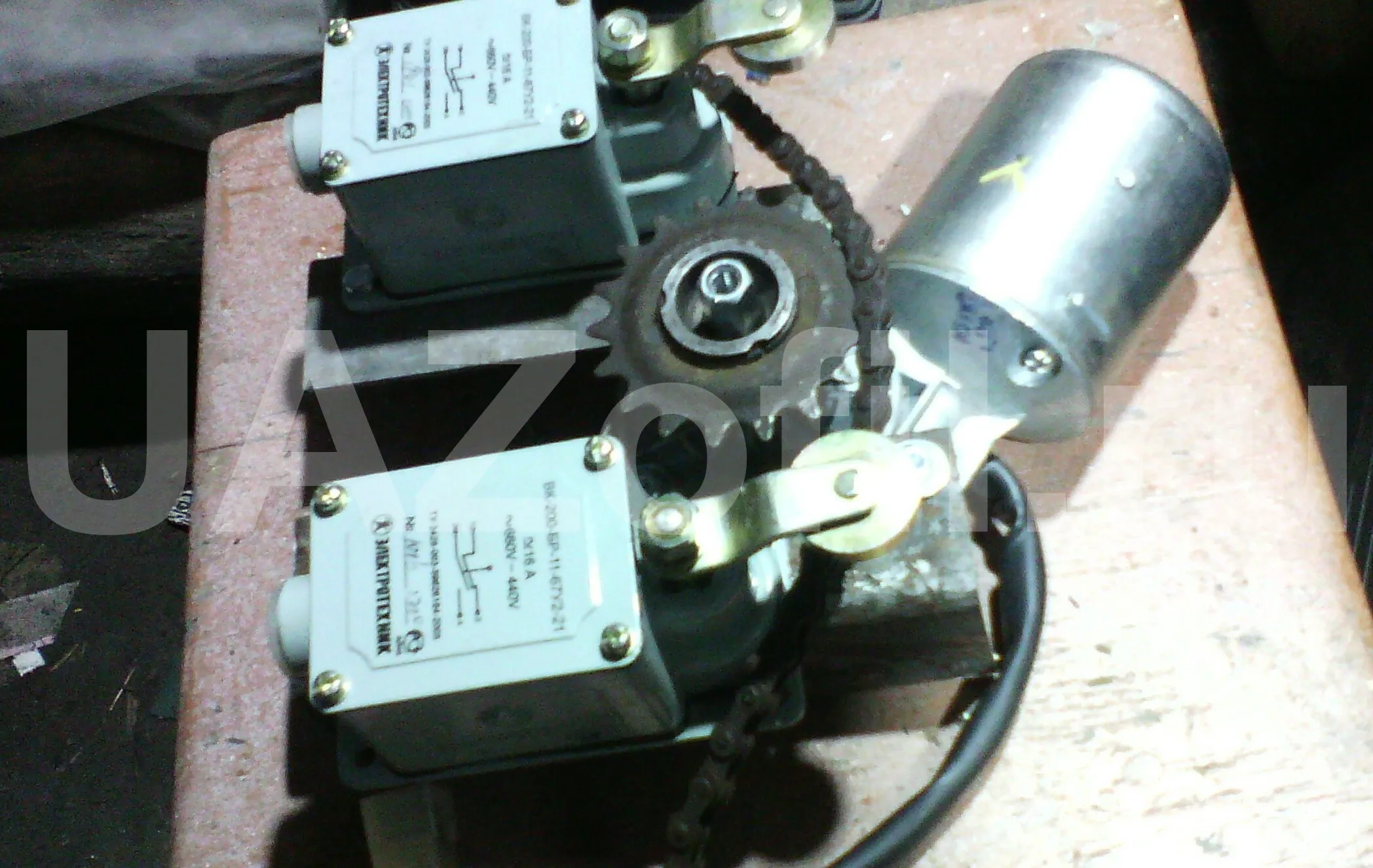

Слева блок управления, справа двигатель и концевики. Часто в интернете встречаются варианты с автомобильными концевиками но это не надежно. Поэтому для привода ворот я использовал промышленные концевики (концевой выключатель) по 200 руб каждый.

Электропитание откатных ворот

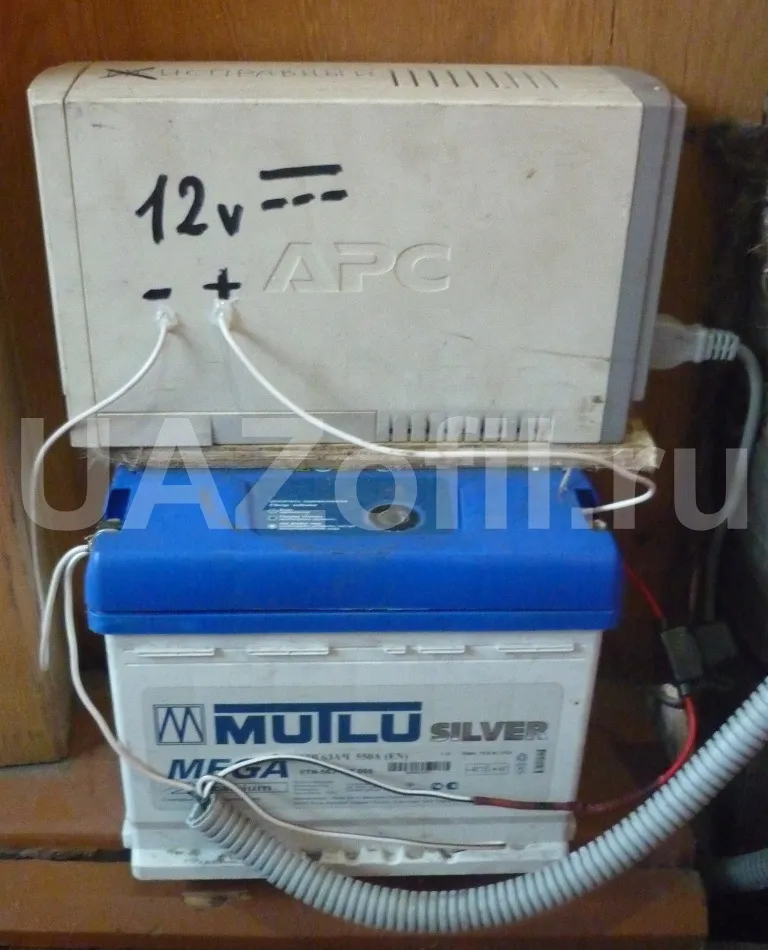

Так как я проживаю в сельской местности и отключение электроэнергии обычное дело было решено использовать аккумулятор и бесперебойник в качестве зарядного устройства. Такая комбинация дает хорошую автономность привода откатных ворот (работа до 2 суток). Отключения электроэнергии не страшны.

Итоговая стоимость.

Автоматика (центральный замок)                                         450 руб.

Двигатель привода дворников ВАЗ 2108                               1500 руб.

Концевики 2 шт.                                                                  400 руб.

Мелочи по электрике ( предохранители, реле, термоусадка) 600 руб.

Цепь велосипедная Урал 3 шт.                                             900 руб.

ИТОГО:                                                                               3850 руб.

В итоге сэкономлено более 10 000 руб.

Вопросы задавайте в комментариях.
