Изготовление самодельного насоса высокого давления из сантехники — идеи для самоделок от notperfect.ru
Сегодня мы расскажем вам, как сделать насос высокого давления из пропиленовых труб и других материалов, которые легко приобрести в любом строительном магазине. С помощью такого насоса можно легко нагнать воздух в пневматическую винтовку или баллон от огнетушителя.
Итак, для начала нам потребуются:

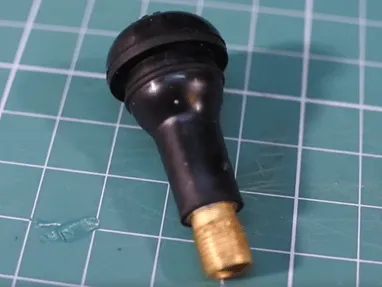

- Поршень и клапан насоса будет изготовлен из ниппеля от бескамерных шин или, как говорят в простонародье — сосок, который можно купить в магазине автозапчастей
- Штоком для поршня будет служить трубка из алюминия 12 мм в диаметре
- Цилиндром будет армированная сантехническая ПП труба диаметром 20 мм

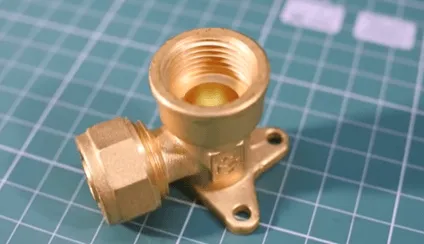

- Далее нам потребуется водорозетка на ½ внутренней резьбы с обжимом на втором конце

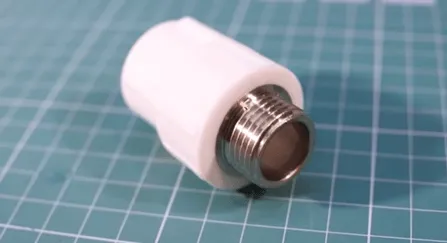

- Переходник из полипропилена на ½ наружную резьбу

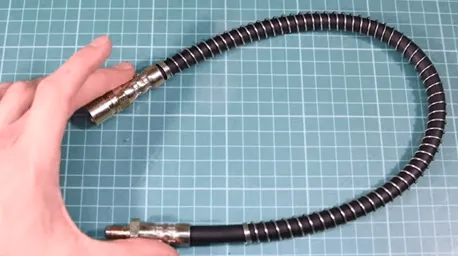

- Тормозной шланг, например, от Газели
- Штуцер на 10 мм с ½ внутренней резьбой
- И оставшаяся мелочевка – дощечка, эпоксидная смола ЭДП-1, заклепка, колпачок от соска.
Приступаем к изготовлению нашего насоса.

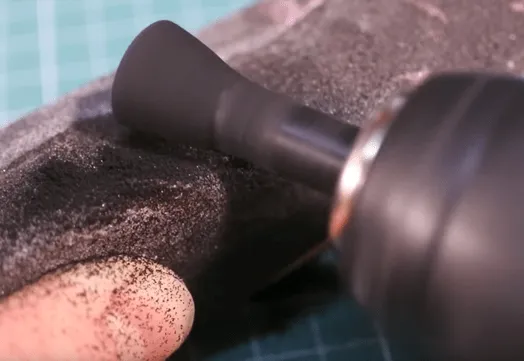

Для придания ниппелю от бескамерки формы конуса, его следует закрепить в дрели и, используя крупную наждачную бумагу, а затем более мелкую, точить его до достижения нужной формы. После этого вставляем шприц через отверстие и наполняем трубку эпоксидной смолой (предпочтительно предварительно нагретой), чтобы заполнить все воздушные пузырьки. В поиске способа создания насоса высокого давления своими руками.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-8.webp)
Диаметр шляпки конуса должен быть на 21 мм, учитывая что диаметр нашей трубы составляет 20мм.

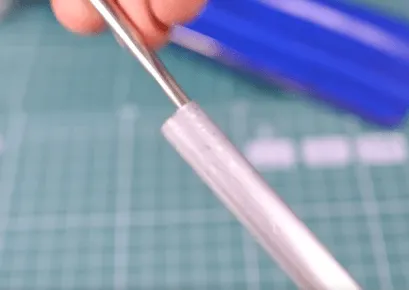

Край 12 мм алюминиевой трубы шершавим наждачкой, что придаст лучшую адгезию при склеивании.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-7.webp)

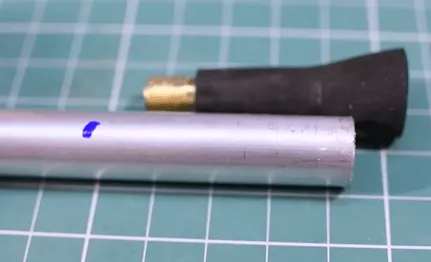

Так как поршень вставляется в трубку, размечаем точку на 1 см выше его будущего расположения
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-9.webp)

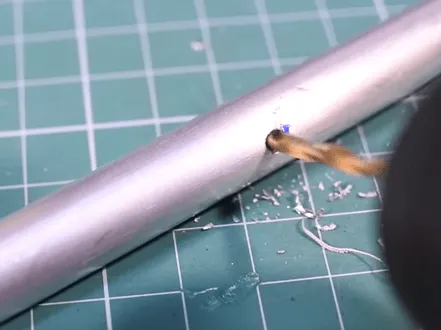

Сверлим в этой точке небольшое отверстие, чтобы полез наконечник шприца
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-16.webp)

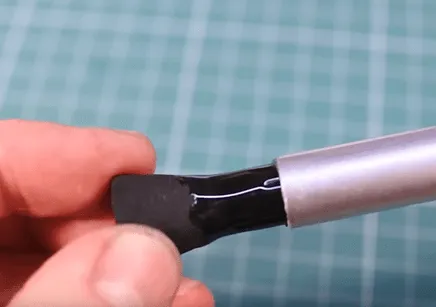

Обрабатываем сосок эпоксидкой и всовываем в трубку
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-23.webp)

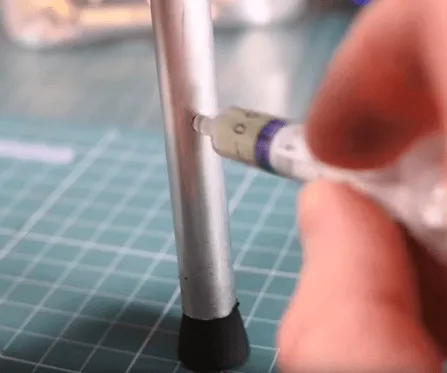

Далее через дырку вставляем шприц и заполняем трубку эпоксидкой (желательно нагретую), чтобы она заполнила воздушные ниши.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-10.webp)
Далее приступаем к цилиндру
Нам необходимо приварить фитинг к трубе. Но так как у нас нет специального паяльника для пропиленовых труб¸ то используем технологию сварки трением.

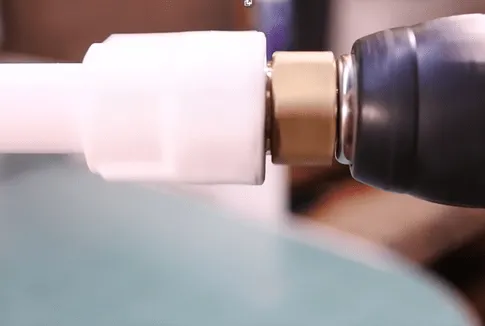

На переходник с полипропиленом на ½ нужно навертеть штуцер, а сам штуцер нужно зафиксировать в дрели.
Включаем дрель и засовываем штуцер в переходник – благодаря трению он прогреется и будет легче пролазить..
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-12.webp)

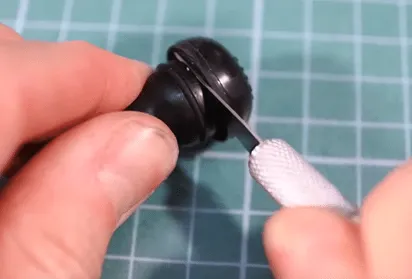

Берем другой сосок и отпиливаем от него «шляпку» до линии
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-11.webp)

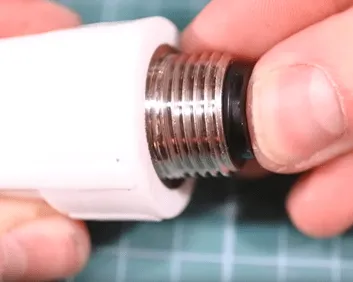

Вставляем ниппель без шляпки в переходник
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-3.webp)

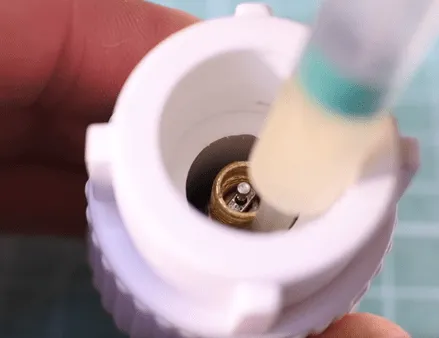

Заполняем свободное пространство эпоксидкой до уровня соска и оставляем сохнуть.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-18.webp)
Переходим к изготовлению шланга.

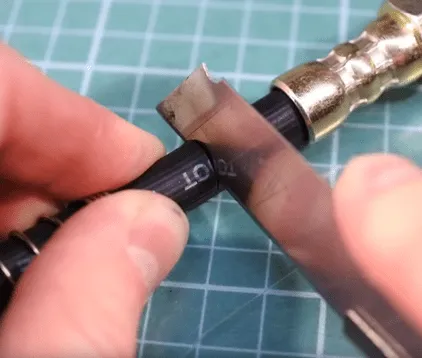

Один конец отрезаем
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-14.webp)

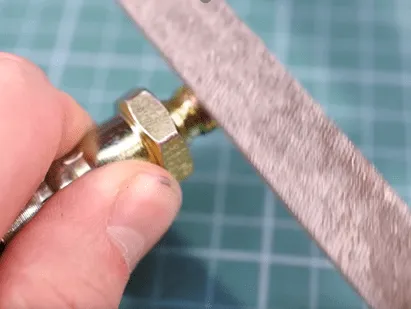

На втором конце стачиваем резьбу с помощью наждака
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-30.webp)

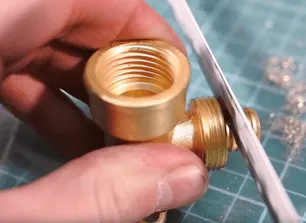

У водорозетки спиливаем часть, как показано на рисунке ниже
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-35.webp)

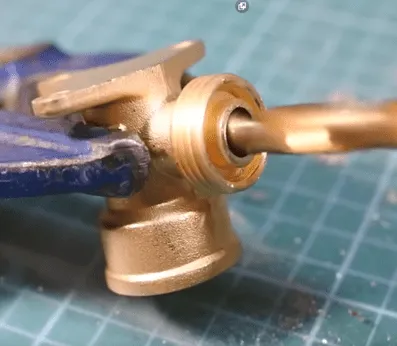

Осторожно распиливаем отверстие сверлом на 9 – 9.5 мм
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-34.webp)

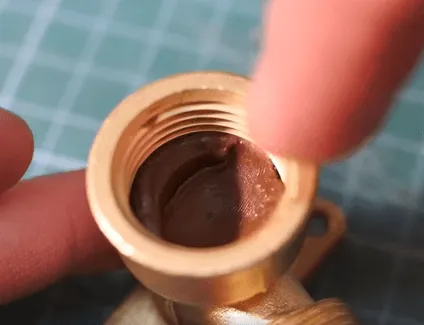

Чтобы избавиться в водорозетке от бесполезного объема – используем холодную сварку
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-26.webp)

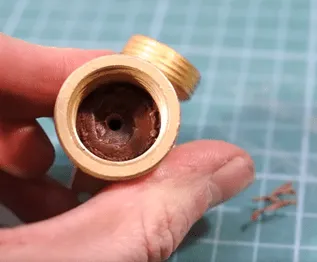

После того как сварка высохнет, сверлим отверстия с двух концов водорозетки, чтобы отверстия встретились
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-17.webp)

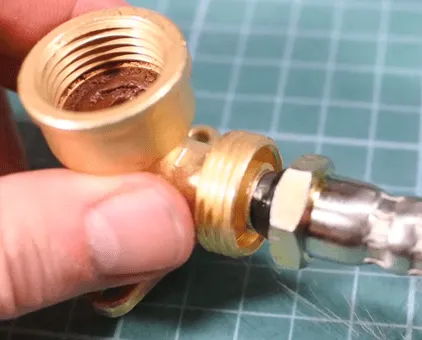

Вставляем шланг, вставив уплотнительное кольцо и намазав конец шланга эпоксидкой
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-25.webp)
Фиксируем гайку водорозетки.
А пока этот элемент нашего насоса сохнет, вернемся к «нашим баранам», т.е. к цилиндру.

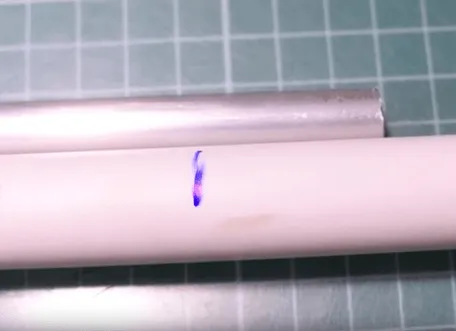

Полипропиленовую трубу (20 мм) укорачиваем на 5-7 см сантиметров по сравнению с алюминиевой трубой.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-36.webp)

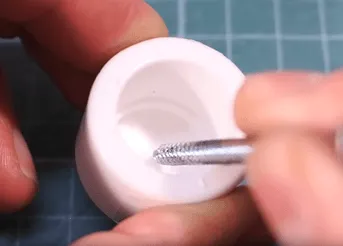

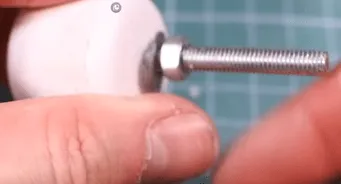

Посередине заглушки на пропиленовую трубу 20 мм высверливаем отверстие и закручиваем в него болт с гайкой
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-22.webp)
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-21.webp)
Дальше по принципу холодной сварки насаживаем заглушку на трубу.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-19.webp)

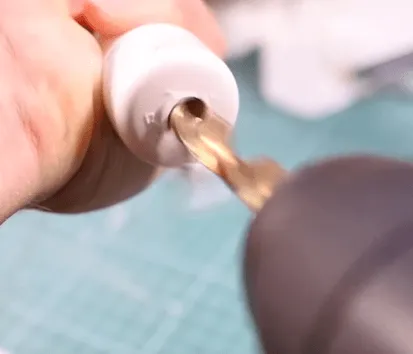

Высверливаем отверстие в заглушке под нашу алюминиевую трубу

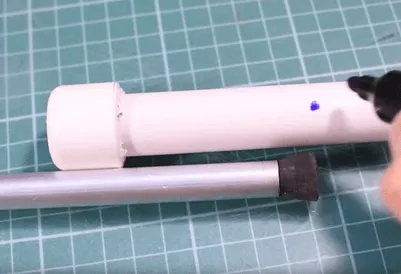

Чтобы воздух в поршень засасывался, высверливаем два отверстия в ПП трубке на расстоянии примерно 10 см от края
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-20.webp)

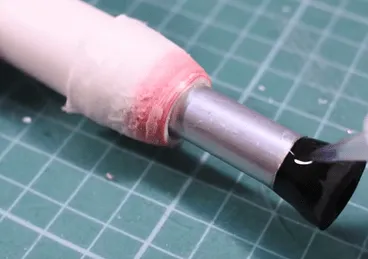

После чего вставляем шток в цилиндр, обрабатываем поршень смазкой из силикона и запихиваем его в цилиндр.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-38.webp)

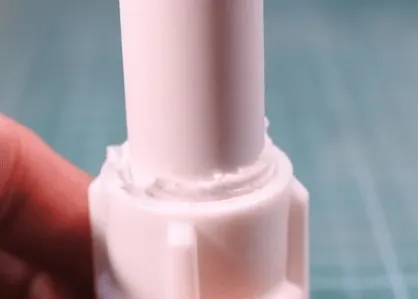

Вкручиваем трубу 20мм в переходник, залив щели эпоксидкой.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-28.webp)

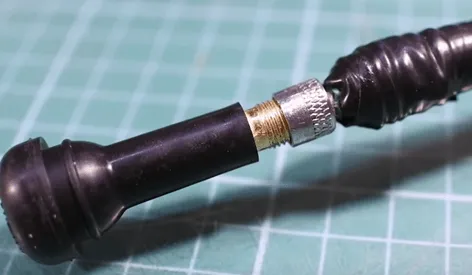

Далее, делаем коннектор из автомобильного ниппеля, чтобы нашим насосом можно было что либо накачать
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-39.webp)

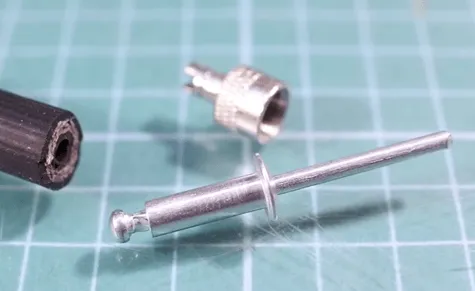

Для этого нам понадобятся металлический колпачек от соска и заклепка
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-29.webp)

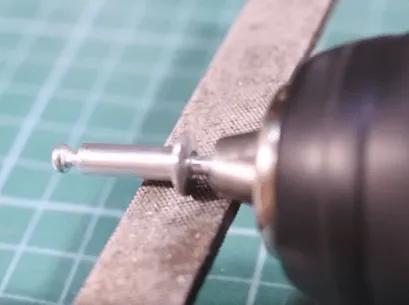

Заклепку фиксируем в шуруповерт или дрель и с помощью наждака стачиваем шляпку до 7 мм, а саму ножку до 3.5 мм
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-40.webp)

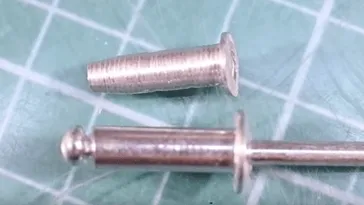

Прорезаем несколько насечек как на штуцере
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-32.webp)

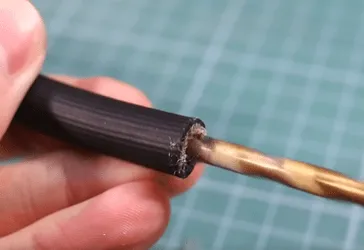

Шланг нужно рассверлить сверлом на 4 мм
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-31.webp)

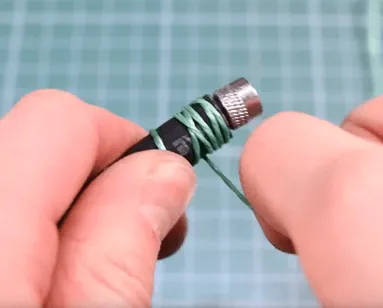

Теперь вставляем штуцер в заклепку. Смазываем клеем внутреннюю часть шланга и наконечник заклепки и вставляем в шланг, дополнительно укрепив сцепление за счет капроновой нити.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-33.webp)
Приступаем к финальной сборке всего насоса

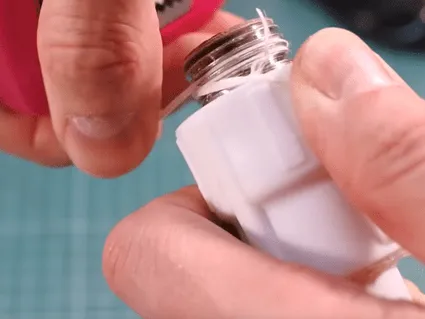

Уплотняем резьбу
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-24.webp)

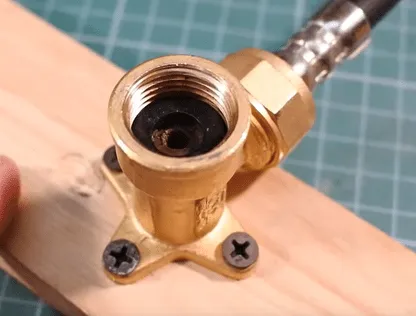

Подкладываем резиновое колечко
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-37.webp)

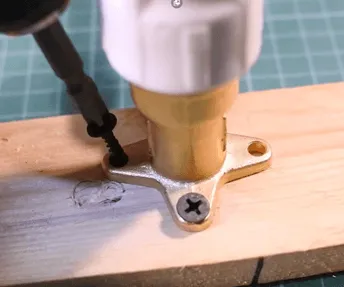

Прикручиваем цилиндр к водорозетке, а ее, в свою очередь, фиксируем на доске с помощью саморезов.
![Самодельный насос высокого давления из сантехники](/wp-content/uploads/content/images/2023/11/17/izgotovlenie-samodelnogo-nasosa-vysokogo-davlenija-27.webp)
Остается приделать ручку и можно проверять наш насос в действии!!
Получившийся насос выдает 30 атмосфер.
Можно повысить эффективность насоса, увеличив КПД до 60 атмосфер.
Об этом, а также более подробное видоописание смотрите ниже:
