Изготовление угловой мойки своими руками — разнообразные варианты тумбы и чертежи

При въезде в новую квартиру или дом обычно первоочередно ставится угловая мойка и подключается водоснабжение и канализация. Новые жильцы могут принять множество неудобств на себя, такие как отсутствие плиты, холодильника и кухонной мебели.

1. Кухонная тумба под мойку своими руками, варианты конструкций и чертежи
2. Простая прямая тумба под мойку
3. Угловая тумба под мойку своими руками
4. Тумба под мойку в ванную своими руками, отличия от кухонного стола
5. Как сделать тумбу под мойку своими руками
6. Выбор материала
7. Ручной инструмент
8. Расчет деталей
9. Как собрать тумбу под мойку своими руками

Кухонная тумба под мойку своими руками, варианты конструкций и чертежи

В зависимости от габаритных размеров и планировки, тумба под мойку может быть различной конструкции:

• Прямой и угловой. Угловая тумба под мойку, в свою очередь, бывает трапециевидной, прямолинейной и Г-образной.
• С накладной и врезной мойкой. Для установки раковины может потребоваться столешница. А есть модели, которые устанавливаются прямо на корпус. Тут все зависит от выбора конкретной модели мойки (раковины).
• Из ЛДСП, МДФ, фанеры, бруса и массива. Деревянная конструкция стола-мойки будет несколько отличаться от изготовленной из ЛДСП. И тем более от каркасной, собранной из бруса и обшитой фанерой.
• Напольной и подвесной. Можно сделать напольную мойку своими руками на ножках или на цокольной коробке. Входят в моду и подвесные конструкции – обычно их используют не на кухнях, а в ванных комнатах.
• С одной, двумя дверцами или выдвижными ящиками. Внутренний короб стола под мойку можно оснастить полками, выдвижными ящиками, корзинами и другими механизмами.

Несмотря на все перечисленные варианты, начинают разрабатывать чертеж кухонной тумбы под мойку своими руками, отталкиваясь от габаритных размеров и самой конструкции корпуса. Рассмотрим два основных варианта – прямую и угловую конфигурацию шкафа с минимальными и максимальными размерами.

Простая прямая тумба под мойку

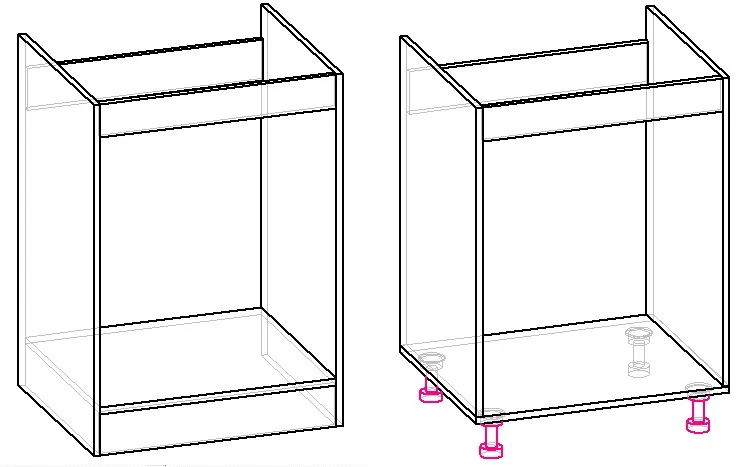

Самая обычная стол-тумба под мойку представляет собой шкафчик из донышка и двух боковин, соединенных планками. Задняя стенка на мойке не ставится, чтобы обеспечить хороший обзор внутри шкафа на случай протечки. Современную тумбу под мойку практически всегда делают на регулируемых ножках, как и весь кухонный гарнитур. На цокольной коробке – редко.

Если мойка врезная, то сверху на короб тумбы устанавливают столешницу. Если мойка накладная, то она крепится к торцам боковин на специальные прижимы или металлические уголки.

Отличить врезную мойку от накладной просто – вдоль последней идет объемный бортик. Материал у накладной мойки может быть любой – их изготавливают из нержавеющей стали, керамики, акрила, фарфора, санфаянса, искусственного и натурального камня. Последние, благодаря большому весу и форме, могут устанавливаться без крепежа, просто «садиться» на силикон.

Размеры тумбы под накладную модель мойки определяются непосредственно по габариту раковины. А вот под врезную мойку тумбу можно сделать немного больше, главное, чтобы она «влезла» в мойку.

Угловая тумба под мойку своими руками

Различают три основных вида угловых тумб под мойку, в зависимости от конструкции. Все они рассчитаны на врезные мойки. Под угловую накладную мойку тумба проектируется индивидуально, с учетом размеров чаши, расположения внутренних опор и других нюансов конструкции.

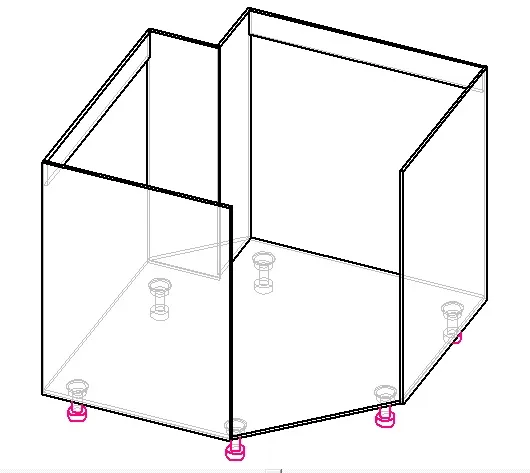

• Трапециевидная угловая тумба под мойку. Довольно объемная и ставится только в просторных кухнях. Занимает от угла минимум 850х850мм (чаще от 900х900мм, для увеличения ширины дверцы). Если в качестве столешницы используется стандартный постформинг шириной 600мм, в конструкции будет диагональный стык или надстройка.

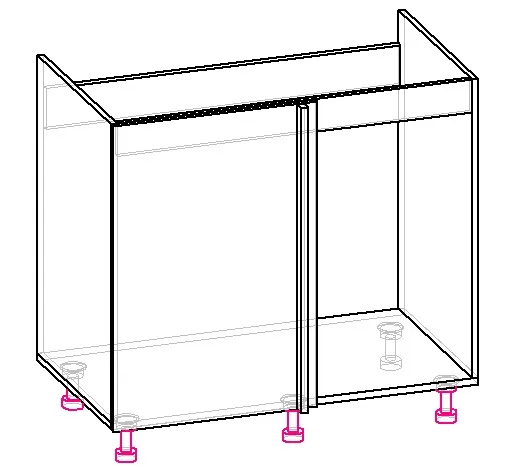

• Прямая угловая стол-тумба. Самый распространенный и практичный вариант. При стандартной глубине столешницы занимает 900-1000мм от угла.

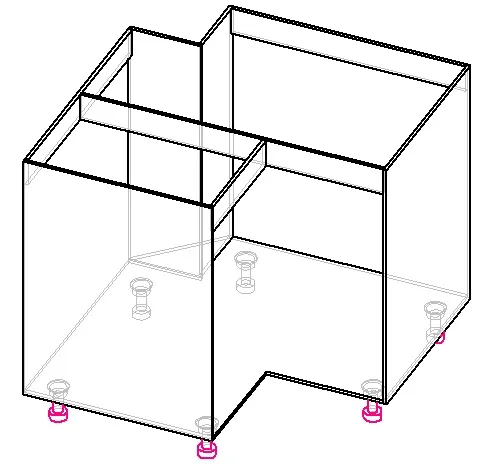

• Г-образная угловая тумба под мойку. Особенно привлекательным этот модуль делает дверца-трансформер, увеличивающая доступ к внутреннему пространству мойки. Корпус довольно объемный, в него можно встроить полки, корзины, различные выдвижные механизмы.

Тумба под мойку в ванную своими руками, отличия от кухонного стола

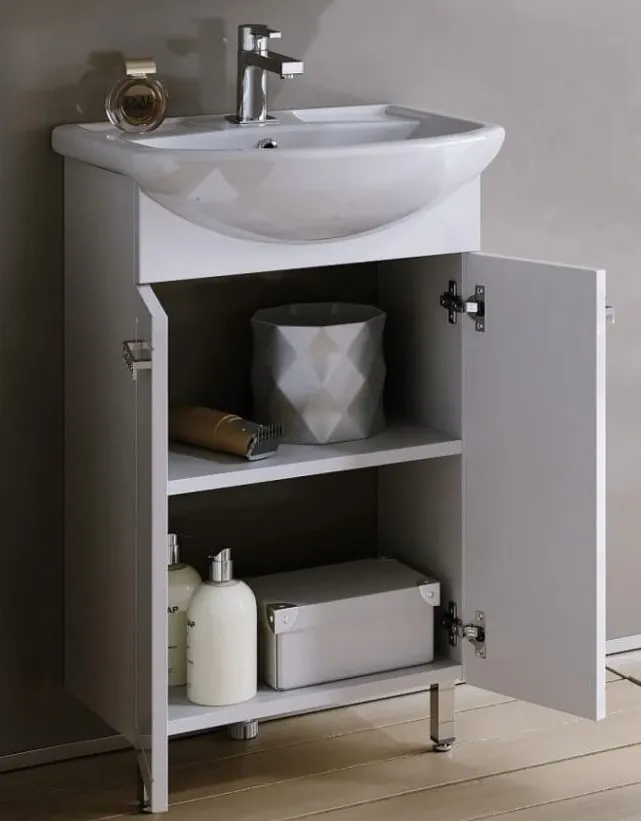

Конструкция тумбы под мойку в ванную напрямую зависит от выбранной раковины. Наиболее распространены в быту санфаянсовые и фарфоровые раковины. Они довольно объемные и округлые. Поэтому верхняя часть тумбы под мойку в ванную делают своими руками по шаблону – округлые формы низа раковины должны повторяться в корпусе и плотно примыкать к нему.

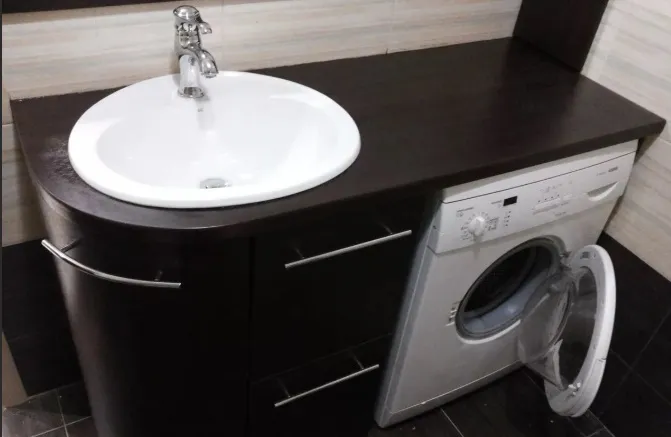

Раковины из искусственного камня, акрила и массива, как правило, устанавливаются также как кухонные накладные мойки. Соответственно и внутренняя конструкция шкафчика совершенно аналогична кухонной. Остальные модели раковин – врезные. Роль столешницы для вреза могут исполнять МДФ-панели с различным декоративным покрытием.

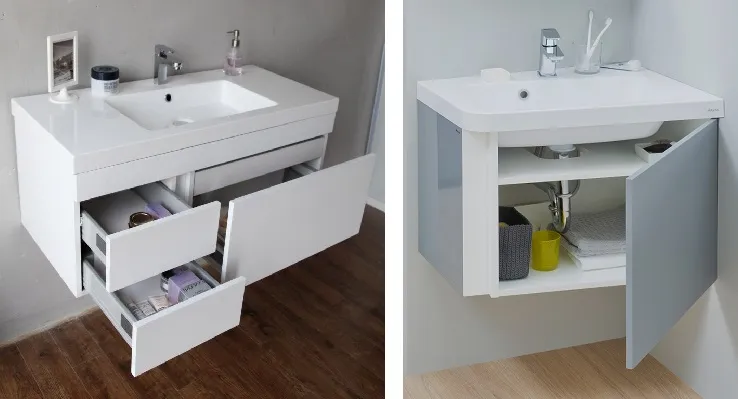

Можно сделать тумбу под мойку в ванную своими руками подвесной. Для этого в конструкции предусматривают специальную планку, с помощью которой короб можно закрепить к стене.

Как сделать тумбу под мойку своими руками

Процесс изготовления шкафа под мойку мало чем отличается от производства любой корпусной мебели. Главное определиться с материалом, рассчитать все детали, закупить материалы и комплектующие, проверить в наличии весь необходимый ручной инструмент и можно начинать!

Выбор материала

Сделать тумбу под мойку своими руками можно из двух видов материала, выбирая более дешевый для корпуса и дорогой, презентабельный – для фасадной части (дверей). Каким будет фасад – решать вам и выбор тут огромен. Фасад может быть выполнен и из того же материала, что и корпус, это будет дешевле.

• Самый бюджетный и простой в обработке материал для изготовления корпуса тумбы под мойку своими руками – это ламинированное ДСП. Чтобы стол-мойка из ДСП прослужил долго важно тщательно оклеить торцы и обработать герметиком, чтобы защитить от разбухания.
• МДФ гораздо более устойчивее к влаге, но и дороже. Чаще всего МДФ выбирают, чтобы сделать тумбу под мойку в ванную комнату, поскольку влажность там больше, чем на кухне.
• Умеющие работать с деревом, предпочтут использовать мебельные щиты из массива, брус и фанеру для изготовления стола-мойки. Тут набор инструмента будет несколько другой, рассчитанный на строгание, шлифовку, грунтовку и покраску массива.

В первых двух случаях можно обойтись минимальным набором простого рабочего инструмента.

Ручной инструмент

Чтобы сделать тумбу под мойку своими руками, понадобится крепеж, ручной инструмент и подручные материалы – в общем все то, что имеется у любого домашнего мастера. Набор может меняться, в зависимости от выбранного материала и работ, которые вы готовы сделать сами или делегировать ребятам из мебельного цеха.

• Чтобы напилить детали в размер и сошлифовать края, понадобится лобзик, наждачка и шлифмашинка. А можно заказать готовый распил ДСП или МДФ деталей в размер.
• Чтобы оклеить торцы кромкой, понадобится утюг, канцелярский нож, наждачка и меламиновая лента. А можно также заказать распил вместе с оклейкой торцов кромкой ПВХ.
• Для разметки и присадки (засверловки сборочных отверстий) понадобится угольник, рулетка, карандаш, шило и электродрель с конфирматным сверлом, а также сверлами 5мм и 8мм.
• Для сборки тумбы под мойку своими руками нужен шуруповерт, «трещетка» с битами под шестигранник и крестовую отвертку.
• В случае врезной мойки также понадобится лобзик и дрель с толстым сверлом.

Расчет деталей

Залог правильного расчета деталей стола-тумбы под мойку – это грамотно составленный чертеж. При расчете учитывается толщина материала (в случае ДСП 16мм, МДФ 18мм). Обязательно проверяйте себя – сумма длин внутренних деталей и толщин торцов должна быть равна внешнему габариту.

Перечень деталей оформляется в виде списка. По чертежу сразу обозначьте видимые торцы – их необходимо оклеить кромкой. В местах соединений (примыкание торца к лицевой части) кромка необязательна.

Также по чертежу тумбы под мойку можно составить список необходимой для сборки фурнитуры. В него войдут кухонные регулируемые ножки, мебельные петли, конфирматы, саморезы 4х16 для крепления петель и ножек, ручки с винтами, силиконовый герметик и т.д.

Как собрать тумбу под мойку своими руками

Если вы имели дело со сборкой любой корпусной мебели, собрать тумбу под мойку своими руками у вас получится. Для соединения корпуса используются мебельные конфирматы и эксцентрики (редко). Ножки вкручиваются на саморезы в донышко шкафа. Фасады устанавливаются на мебельные петли, которые после регулируются.

Установка мойки на тумбу своими руками различается от типа самой раковины:

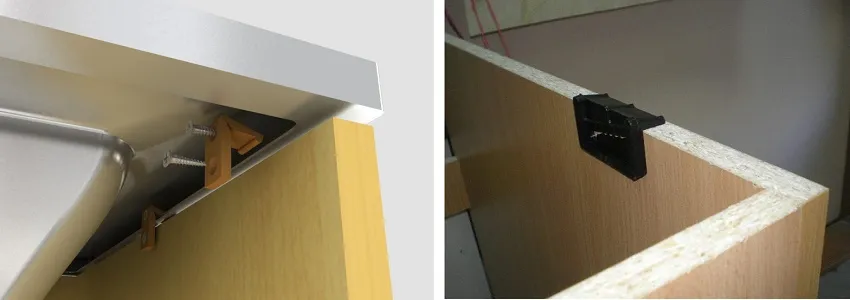

• Если мойка – врезная. Столешница крепится изнутри тумбы на обычные металлические уголки. Но прежде нужно врезать в нее мойку. Сначала определите место вреза таким образом, чтобы чаша «вошла» внутрь корпуса шкафа полностью, не задевая боковины и планки. Затем очертите по шаблону отверстие для вреза. Наметьте толстым сверлом границы вреза и пройдите лобзиком. Врез аккуратно сошлифуйте, обработайте герметиком или прокрасьте для влагоустойчивости. Далее мойка притягивается на прижимы с уплотнителем по периметру (идут в комплекте) или «садится» на силикон.
• Если мойка – накладная. Установка мойки на тумбу своими руками в этом случае гораздо проще. Примыкающие торцы боковин обрабатываются силиконом или прокрашиваются. На них изнутри ставится крепеж, к нему притягивается мойка.

Вот в принципе и все, что нужно знать, чтобы сделать шкаф-тумбу под мойку своими руками. Вы можете оставить свой вопрос в комментариях, если остались неясности. Наши специалисты ответят на них под статьей.
