Разные варианты электрических теплых полов классифицируются как одну категорию. Они различаются по строению и принципу работы, а также по способу монтажа, который влияет на высоту стяжки и возможные финишные материалы. Каждый тип электрического пола с подогревом имеет уникальный способ монтажа и принцип обогрева.

Содержание:

Основные разновидности

В настоящее время речь идет о трех способах электроподогрева пола:

  • Греющие кабели.
  • Пленочные теплые полы.
  • Нагревательные маты.

Объединяет их лишь общий принцип использования тепла, получаемого при прохождении электричества по проводнику. Выделяемая в результате этого тепловая энергия распространяется конвекционным способом.

Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Еще один способ был изобретен совсем недавно. Построен он на использовании карбона, излучающего энергию в инфракрасном диапазоне при прохождении через него тока. Это спектр волн действует на организм тела намного благотворнее, чем тепловые волны, ведь подобное излучение присуще и нашему телу. Как результат, помещения, обогреваемые инфракрасными лучами, на порядок комфортнее. Напольные обогреватели инфракрасного типа выпускаются в виде карбоновой пленки и стержневых карбоновых матов.

Любой электрический теплый пол оснащен термостатом и датчиком температуры пола. Эти приспособления позволяют не только устанавливать рабочий режим, но и следить за его выполнением. Благодаря этим приборам удается уменьшить расход электричества: они периодически то включают, то выключают подогрев пола. Началом монтажных работ служит грамотное размещение терморегулятора и выполнение штроб под проводку от датчика. Последующие действия прописываются в инструкции от производителя.

Что такое терморегулятор

Строго говоря, любая система теплого пола при прямом подключении к электросети тоже будет работать. Однако при этом существует реальный риск ее перегревания и быстрого выхода из строя. Кроме того, уровень обогрева будет полностью неконтролируемым, при максимальном расходе электрической энергии. Нагревательные элементы в таком случае будут переживать постоянную нагрузку.

Во избежание возникновения вышеописанных ситуаций применяются терморегуляторы трех типов:

  1. Электромеханические. По конструкции устройства напоминают аналогичные приспособления на утюгах. Регулировка уровня обогрева проводится вращением ручки влево/вправо. Электромеханические устройства отличает простота конструкции и легкость в обращении. Стоимость этих приборов достаточно небольшая.

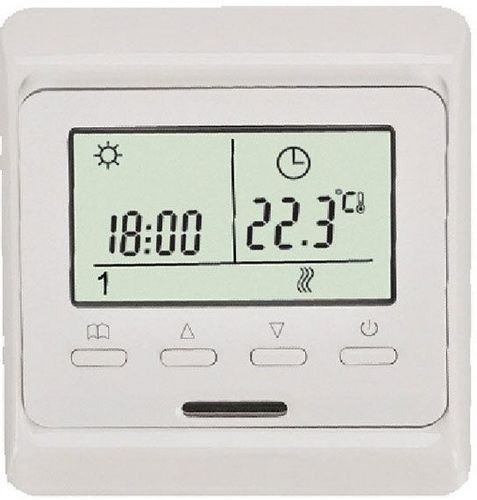

  2. Электронные. При схожести функций с предыдущим вариантом реализуются они другим способом. Цифровой или жидкокристаллический экран отображает текущие параметры системы, которые можно корректировать текстильными или сенсорными кнопками. Для увеличения параметра нажимают кнопку « », для понижения ― кнопку «-». Другой тип исполнения электронных регуляторов делает их на порядок дороже.
  3. Программируемые (т.н. «программаторы»). Наряду с традиционной регулировкой текущей температуры пола в этом случае предоставляется возможность установки определенных показателей для определенного часа или дня недели. В некоторых программаторах для электрических теплых полов корректировка мощности нагревательных элементов зависит от температуры за пределами помещения. Для этих целей проводится установка специального датчика. Некоторыми моделями программируемых терморегуляторов можно управлять с компьютера.
Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Монтаж приспособлений обычно производят в наиболее удобных точках помещения. Довольно часто терморегулятор устанавливают возле выключателя. Если требуется оснастить электрическим теплым полом помещение с повышенной влажностью, терморегулятор размещают за его пределами. Дело в том, что высокая влажность плохо сказывается на точности показателей. Один прибор данного типа в состоянии обеспечить управление теплым полом общей мощностью 3 кВт. В случае превышения этого показателя контур разделяют на две параллельные зоны, каждая из которых комплектуется своим датчиком.

Каким бывает греющий кабель

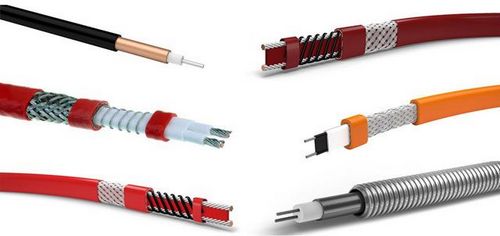

Для обустройства теплого пола применяются резистивные и саморегулирующиеся кабели. Резистивные изделия характеризуются наличием постоянного сопротивления и стабильным уровнем теплоотдачи. Эта проводка бывает одножильной и двужильной: число жил влияет на схему ее коммутации. Подключение одножильного кабеля проводится заведением на терморегулятор двух концов бухты. Если используется двухжильный кабель, то заводится только один конец.

В механизм саморегулирующегося кабеля заложена способность адаптироваться под температуру окружающего пространства, с корректировкой объема исходящего тепла. Регулироваться может каждый из участков, на что не влияет состояние находящегося рядом кабеля. Нередко бывает так, что на поверхность пола ставят какой-то предмет: это приводит к возрастанию температуры под ним. Саморегулирующийся кабель реагирует на это уменьшением выделяемого на этом участке тепла за счет увеличения его сопротивление (снижается сила тока и температуру нагрева). При этом соседние участки работают в штатном режиме. После того, как предмет убирается, происходит выравнивание температуры поверхности.

Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Отличие характеристик объясняет тот факт, что укладываются кабеля по-разному. В случае с саморегулирующимися изделиями на расположение предметов мебели скидку можно не делать. Резистивные модели монтируются с большей осторожностью: при разработке схемы укладки предварительно обозначают зоны расположения мебели или подвешенные на небольшой высоте предметы. Греющими кабелями этого типа разрешается оснащать только свободные участки. Поэтому главным недостатком резистивных кабельных полов является их боязнь перегрева, что может спровоцировать их перегорание.

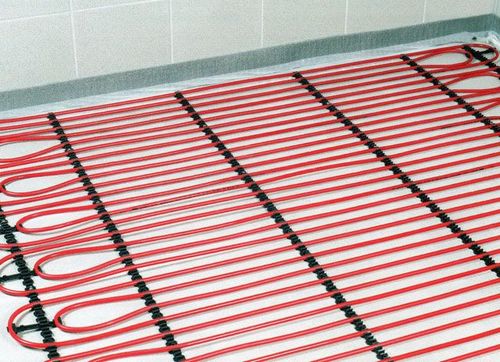

Как организовать подогрев пола греющими кабелями

Общий план монтажа следующий:

  1. Укладка теплоизоляционного материала на ровную чистую поверхность. Для этого используется теплоизоляция с металлизированным покрытием.
  2. Монтаж крепежных элементов (металлической сетки с маленькими ячейками или монтажной ленты).
  3. Укладка кабеля. В качестве схемы используется разработанный план расположения витков и линий. Также обязательно проводят коммутацию концов с терморегулятором.
  4. Установка и подключение на терморегулятор датчика температуры.
  5. Укладка бетонного раствора. Толщина слоя ― не менее 3 мм.
  6. Обустройство финишного покрытия. Это можно делать только на полностью высохшую стяжку спустя 28 дней.
Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Подогреваемый пол может иметь толщину более 50 мм, на что влияет высота теплоизоляционной подложки. Сверху стяжка может оформляться керамической плиткой, керамогранитом, ламинатом, линолеумом, паркетом. При заливке стяжки или укладке плитки необходимо применять специальные смеси для теплых полов. Для них характерна высокая эластичность, благодаря чему раствор не покрывается трещинами из-за температурного расширения. Что касается стоимости, то меньше всего придется выложить за резистивные кабели для электрического теплого пола. Саморегулирующиеся изделия на порядок дороже.

Электрические системы на основании матов

Маты бывают двух типов:

  1. Кабельные.
  2. Карбоновые.

Отличаются изделия принципом нагрева, характеристиками и стоимостью. Однако способ компоновки матов общий: они выглядят, как полотно, сложенное в рулон. При этом разница между ними касается также принципа установки и материалов изготовления. Карбоновые маты оснащаются нагревательными элементами стержневого типа, поэтому они называются стержневыми.

Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

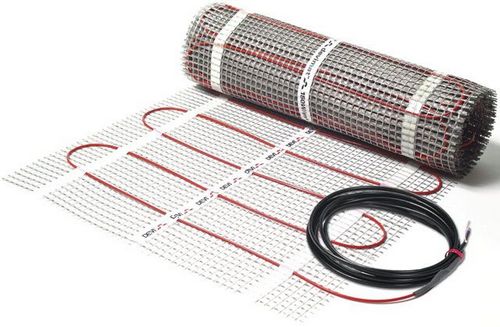

Для коммутации отдельных участков используется параллельное соединение. Кабельные маты включают в себя греющий одножильный греющий кабель, уложенный змейкой. В качестве основы здесь выступает пленка с армирующей сеткой. Монтировать теплый пол из матов в разы проще и быстрее, чем кабельные системы.

Маты на основе кабеля

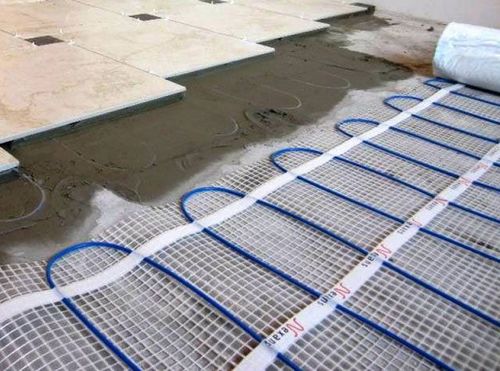

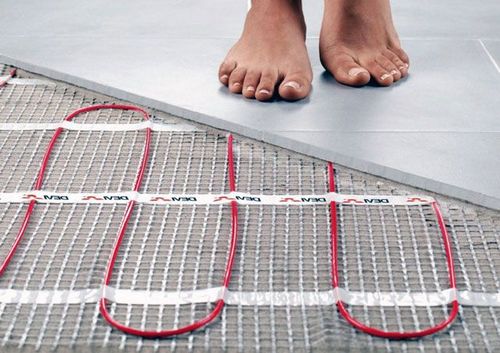

Кабельными матами нередко обустраиваются теплые полы под плитку. Общая высота пирога такой электрической конструкции обычно не превышает 30 мм. Допускается укладка матов на старую основу: главное, чтобы она была ровной. Перед этим нужно обязательно убрать с пола грязь и пыль, т.к. Для фиксации рулонов используется клеевое основание пленки. Далее проводится раскатывание полотна по помещению, начиная от точки размещения терморегулятора. Процедура монтажа терморегулятора полностью совпадает с аналогичной операцией на кабельных теплых системах. Потребуется прокладка гофрошланга для коммутации кабелей и установки датчика температуры пола.

Конечной линией раскатки мата является место поворота: здесь сетку необходимо отрезать (кабель при этом не повреждается). После этого можно сменить направление рулона в нужную сторону. При размещении следующего отрезка выше или ниже точки завершения предыдущей раскатки допускается снятие кабеля нужной длины с сетки, с последующим размещением его в виде змейки. Главное ― раскатать полностью весь рулон (если не хватает, берут следующий). Второй и третий рулон укладывается точно таким же образом. Далее, используя тестер, проводится проверка электрического сопротивления на предмет соответствия его паспортным значениям. Разница допускается в пределах 5-10%.

Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

На тыльной стороне есть пленка, скрывающая клеящую поверхность. Ее снимают и приклеивают мат на поверхность пола. Следующий шаг ― разместить и присоединить датчики температуры. Для укладки используется труба или гофрошланг. Учитывая общую толщину пирога теплого пола (не более 30 мм), в черновом основании под гофрошланг приходится обустраивать посадочное место. Монтаж датчика в незащищенном состоянии запрещен, иначе он быстро сломается. Вариант с размещением его под стяжкой также имеет свои изъяны: при замене приходится ломать пол. Поэтому наиболее удобный вариант ― укладка в шланг или трубу.

На следующем этапе наносят клей для плитки. Процесс полностью идентичен укладке бетонного раствора, однако толщина клеевой смеси значительно тоньше. После высыхания клея проводится укладка кафельной декоративной плитки. Данный тип электрического обогрева пола под плитку обладает такими же слабыми местами, как и резистивные кабели, входящие в его состав. Из-за опасности перегрева их не следует размещать под мебелью или коврами.

Особенности стержневых ИК матов

Для карбоновых матов перегрев не страшен, ведь их конструкция предусматривает возможность самостоятельной регулировки температуры. Основанием под укладку этой разновидности электрического теплого пола выступает слой металлизированной термоизоляции. Это позволяет добиться того, чтобы инфракрасное излучение расходилось во все стороны. Та же часть потока, которая уходит по направлению к полу, отражается обратно в помещение.

Укладка теплоизоляционного материала со светоотражающей поверхностью проводится на ровное чистое основание. Для его фиксации используются отрезки двустороннего скотча, скобы или клей. Для проклейки стыков теплоизоляции понадобится металлизированный скотч. Монтажные работы полностью повторяют аналогичную процедуру с матами из кабеля. Начальной точкой служит месторасположение терморегулятора. По достижении противоположной стены производится разрезание соединительного кабеля между двумя стержнями, с последующим разворачиванием полотна в нужную сторону. Запрещается допускать пересечение полос.

Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

Полностью разложенные маты нужно закрепить скотчем к полу или друг с другом. Теплоизоляционный материал на участках между карбоновыми стержнями оснащается небольшими вырезами: в этих местах стяжка и черновое основание будут скрепляться между собой. Для соединения отдельных полос нагревающего полотна в местах разрезов используются электрические кабели. По завершению коммутации производится установка температурных датчиков. В завершении все узлы должны быть подключены к терморегулятору. Для тестирования систему включают на 15 минут. В случае успеха приступают к заливанию стяжки.

Другие варианты:

  1. Обустройство стяжки из бетона толщиной более 20 мм. В таком случае разрешается использовать любой вид напольного покрытия.
  2. Монтаж кафеля сразу на плиточный клей. Общая высота такого оформления должна превышать 20 мм.

Для применения этих способов подходят разные помещения: ванная, кухнях, жилые помещения. В каждом из этих случаев работа реализуется с помощью специальных смесей для теплого пола.

Теплые полы пленочного типа

В пленочных системах электрического обогрева пола используется методика инфракрасного излучения, поэтому они также относятся к ИК теплым полам. Инфракрасная пленка состоит из полос карбонового материала, соединенных медной шиной. Далее этот каркас запаивается в полимерную пленку (полипропилен или другой материал). Во время эксплуатации электрических пленок важно не допускать перегревания. По этой причине, как и в случае с греющими резистивными кабелями, их запрещается укладывать под мебель или низко нависающие предметы.

Способ укладки во многом напоминает аналогичную процедуру с другими типами электрических подогревателей пола. На ровной черновой поверхности проводится постилка металлизированной теплоизоляции. Пленку раскатывает сверху теплоизоляционного материала. Для коммутации отдельных полос потребуются провода, идущие на терморегулятор. Осуществив подключение, систему нужно протестировать при рабочей температуре до 30 градусов. Признаком исправности является равномерный прогрев всех полос при холодных клеммах.

Электрические полы с подогревом: какой электроподогрев пола выбрать, обогрев пола под плитку, подогреваемые полы

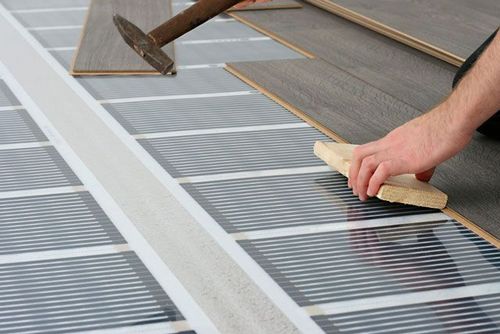

Сверху раскатанных нагревающих рулонов нужно разложить полиэтиленовую пленку или нетканую ветрозащиту. Это создаст защиту от повреждений. Если изначально планировалась укладка ламината, это можно реализовать уже сейчас. Во время работы важно соблюдать повышенную аккуратность, чтобы не травмировать и не сдвинуть электрическую пленку теплого пола. Теплоизоляция может быть заменена обычной подложкой.

Если планируется укладка ковролина или линолеума, предварительно потребуется произвести монтаж жестких плит: фанеры, ОSB и пр. Во время укладки действовать нужно очень аккуратно, избегая малейших повреждений греющих элементов пленки. Такая подложка станет надежным основанием под напольное покрытие. Использование пленочных полов в комбинации с керамической плиткой является плохой идеей, из-за угрозы быстрого разрушения полотна в слое плиточного клея.

Температурный режим

Использование датчика температуры и программатора дает возможность самостоятельного ввода нужного режима.

Однако каждая из разновидностей нагревателей обладает своим пределом:

  • Греющие кабели выдерживают 100 градусов, при максимальной рабочей температуре 65 градусов.
  • Маты имеют диапазон максимальных температур в пределах 80-104 градусов. Рабочая температура зависит от материала изготовления: 60 градусов у кабельных матов и 55 градусов у стержневых.
  • Рабочая температура пленочных инфракрасных систем ― около 55 градусов.

Так как терморегулятор может изменять температуру в широких пределах, точное потребление электроэнергии указать невозможно. Однако в любом случае эти системы будут более экономичными. Наименьшим уровнем энергопотребления славятся стержневые нагреватели; на втором месте по экономичности идут пленочные.

Как выбрать электрический теплый пол под конкретный напольный материал

Каждая из разновидностей напольного покрытия лучше всего взаимодействует с определенными нагревательными элементами. Кафель и керамогранит рекомендуется комбинировать с резистивными и саморегулирующимися кабелями, матами из кабеля и стержневыми теплыми полами. ИК пленку для обогрева пола под плитку лучше не применять, т.к. она не переносит плиточный клей.

Ламинат хорошо воспринимается следующие типы электро пола с подогревом:

  • Инфракрасную пленку.
  • Греющий кабель
  • Электрические или стержневые маты.

Наиболее подходящим вариантом в этом случае из-за простоты укладки считается пленка. При подборе греющихся кабелей лучше отдавать предпочтение саморегулирующимся. Что касается линолеума, то под ним разрешается укладывать любой тип электропола. Самыми неудобными считаются резистивные кабели и электрические кабельные маты. Объясняется это их боязнью перегрева. При использовании подобных систем обязательно устанавливают температурный датчик. Проще всего в этом отношении со стержневыми матами и саморегулирующимися проводами, защищенными от перегрева.
