Сегодня высокоэффективные системы электрического отопления являются альтернативой традиционным системам, таким как батареи. Установка электрического пола позволяет равномерно нагреть поверхность и воздух в помещении. Чтобы использовать все преимущества теплых полов, необходимо выбрать подходящую систему среди широкого ассортимента доступных на рынке.

Содержание:

Изделия различных производителей: электрический теплый пол Рехау, Теплолюкс, Деви, Эксон и другие подчас ставят покупателя перед неразрешимой дилеммой, какого производства выбрать электрические теплые системы. Фото их подчас, если не считать упаковки, мало чем отличаются, хотя цена может отличаться весьма ощутимо – почти в 2 раза.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

Так как же выбрать его самостоятельно именно для вашего дома? Как выбрать оптимальную модель и на что обратить внимание. Остановимся на наиболее важных сторонах подбора подобных систем.

Теплый пол электрический: как выбрать систему обогрева

В настоящее время существует два способа нагрева поверхности: с помощью электрических кабелей или пленочных элементов из смеси карбона, которые располагаются на специальной полимерной подожке. Они отличаются принципом работы, конструкцией и эксплуатационными параметрами и в первую очередь:

  • способом монтажа: греющий кабель укладывается с расчетным шагом. Это значит, что уменьшая шаг, кабельный пол можно применять для дополнительного обогрева достаточно холодных помещений либо как основное. Что же касается матов, то кабель в них уже изначально зафиксирован в виде змейки на сетке из капрона.
  • высотой поднятия. Секции укладывают в стяжку из цементно-песочной смеси в 3–5 см, тогда как маты можно покрыть слоем минимальной высоты. Более того, нередко их интегрируют в слой клея для плитки, благодаря чему площадь покрытия прогревается за довольно короткий промежуток времени..

Какой электрический теплый пол выбрать – вопрос, зависящий от многих факторов, субъективных и объективных. Проведем небольшой сравнительный анализ.

Они представляют собой конструкцию, основой для которой служит жила из материала с высоким показателем электрического сопротивления. При прохождении через нее тока определенной величины происходит нагрев поверхности. Полученное тепло передается в окружающую среду через защитную оболочку из полимера. Он должен быть стоек к высоким температурам, иметь достаточную гибкость и прочность.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

Совет

В зависимости от толщины жилы изменяется значение номинальной мощности, которой может обладать электрический теплый пол. Характеристики подбираются по параметрам помещения – тепловым потерям, наличию другой системы отопления.

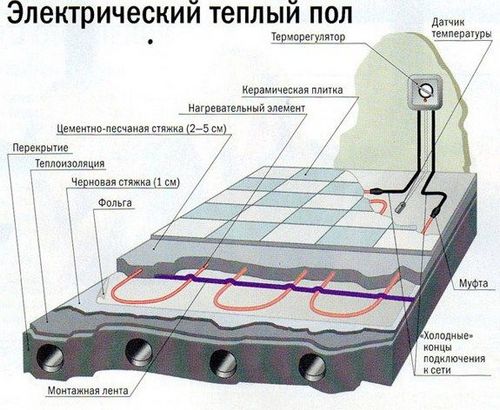

Типичная конструкция электрического теплого пола показана на рисунке:

Теплый пол электрический: конструкция, сколько потребляет, характеристики

При выборе следует обращать внимание на основные технические и эксплуатационные характеристики:

  • Номинальная тепловая мощность Вт/м².
  • Ширина готового мата. Стандартное значение – 50 см.
  • Тип нагревающего кабеля – одножильный или двужильный.
  • Общая площадь мата.
  • Комплектация. Стандартно в нее могут входить гофрированная трубка для монтажа термодатчика и инструкция по эксплуатации. В некоторых случаях возможно наличие простого терморегулятора.
Теплый пол электрический: конструкция, сколько потребляет, характеристики

Греющие секции:

  • более гибкие при монтаже в плане «обхода» участков, используемых под мебель и оборудование, в комнатах неправильной формы;
  • имеется широкий выбор мощности греющих кабелей и секций;
  • стоимость их довольно низкая.

Однако сам процесс монтажа кабеля связан с определенными сложностями, не говоря уже о потере высоты помещения и дополнительных затратах на утепление и толстую стяжку.

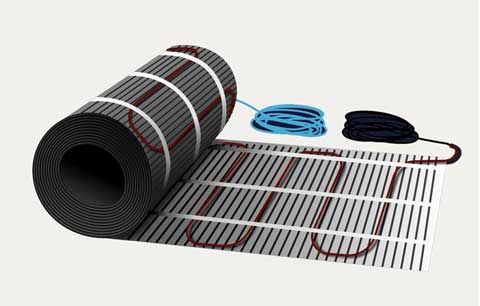

Во время монтажа важно рассчитать расстояние между витками кабеля. Для упрощения этой задачи можно выбрать уже готовые изделия – нагревательные маты. На полимерную сетчатую основу в заводских условиях закрепляют кабель с определенным шагом. Такие модели дают возможность быстрой установки в помещениях стандартной прямоугольной формы.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

Нагревательные маты удобны и просты в монтаже для помещений, имеющих форму правильной геометрической фигуры, и незначительно уменьшают их высоту. Но при этом стоят они дороже, чем кабельная секция той же мощности, на порядка 25–30%.

Кабель или мат

Какой электрический теплый пол выбрать – с кабелем и монтажной лентой или нагревательный мат? Предпочтителен последний вариант, так как он прост в установке и практически не требует специальных навыков для ее осуществления. Однако это не всегда возможно сделать по определенным причинам:

  1. Размеры помещения не кратны ширине изделия. В этом случае можно оставить часть пола без нагрева, либо установить нагревательные кабели.
  2. Нестандартная планировка комнаты. Раньше это было редкое явление. Но с появлением новых проектов домов квартиры, у которых углы между стенами не равны 90° встречаются все чаще.

Сколько потребляет энергии можно рассчитать, используя его мощность и полезную площадь. Практика показала, что если для обогрева сухой жилой комнаты до определенной температуры необходима расчетная мощность кабеля в 100-120 Вт/м², то того же результата можно достигнуть, уложив маты мощностью 160-180 Вт/м². Очевидно, что первый вариант устройства полов значительно экономичнее. Затраты на электроэнергию снижаются и по другой причине: благодаря стяжке, которая накапливает тепло, оно равномерно распределяется, иначе говоря, раз поверхность пола медленнее остывает, то и включаться он будет реже.

Внимание

Размеры и мощность греющей секции подбираются в соответствии с площадью, доступной для нагревания. Кабель располагают на поверхности, свободной от стационарной мебели и оборудования, половиков, так как, в противном случае, есть опасность перегорания нихромовой жилы.

Но не будем забывать, что греющий кабель можно укладывать только в сухих помещениях, поэтому при выборе такого варианта придется решать также вопрос гидроизоляции, да и потеря высоты помещения приемлема не для каждого случая, к примеру, на уже готовое черновое покрытие. В этом случае, несомненно, желательно установить тепловой мат.

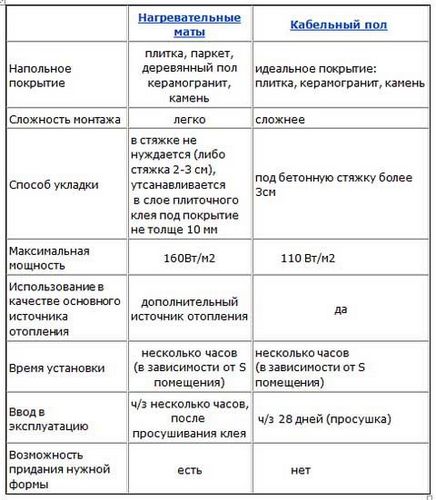

Каждый тип электрического пола имеет свои достоинства. Какой из них подойдет для конкретного помещения, поможет определить таблица сравнения их характеристик.

Сравнительные характеристики

Теплый пол электрический: конструкция, сколько потребляет, характеристики

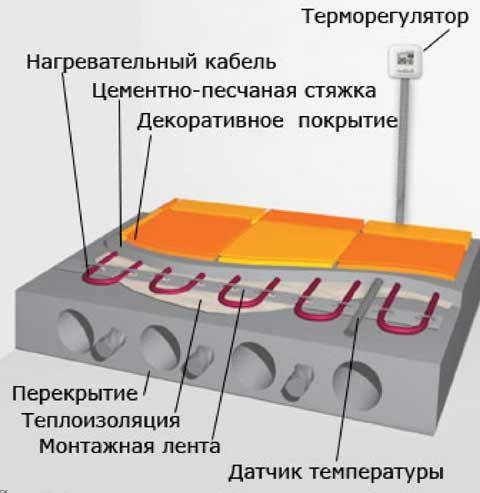

Конструкция

Теплый пол электрический: конструкция, сколько потребляет, характеристики

Важным элементом системы «электрический пол» считается терморегулятор и термодатчик, выполняющие функцию управления. Для жилых помещений чаще используют самый простой вариант терморегулятора, имеющий регулирование режима нагрева пола. Датчик температуры укладывают в гофртрубку, размещенную между секциями и надежно прячут в стяжке.

Для более мощных систем, от 1 кВт/м2, можно использовать терморегулятор, оснащенный с функцией программирования. Он имеет режимы программирования определенной температуры прогрева на сутки и неделю. Как правило, это позволяет сэкономить более 30% электроэнергии.

Терморегулятор монтируют на стене в пределах электрического выключателя – так удобнее им пользоваться. Хотя выпускаются модели, которые устанавливают в электрощитке квартиры.

Каждая модель датчика рассчитана на определенные параметры этого значения. При превышении возможен выход из строя или некорректная работа устройства.

Совет

Если же площадь нагрева велика, то можно ее разбить на несколько зон. Нередко в таких случаях теплый пол электрический эксон разделяется на две и больше независимые системы. Для минимизации затрат можно установить в каждой из них терморегулятор этой же компании Ekson-Mex, рассчитанный на мощность 3,6 кВт.

Для устройства электрических полов необходимы также:

  • монтажная лента, при помощи которой нагревательные секции фиксируют к полу;
  • гофрированная трубка, выполняющая сразу две функции: защиты датчика и облегчения доступа к нему на случай тестирования или замены;
  • теплоизоляция, которая увеличивает КПД и экономичность, так как ограничивает потери тепла. Для помещений на первом этаже рекомендуется устраивать утепление из плит фольгированного твердого пенопласта 5–10 см, для расположенных выше – достаточно пробки или пенофола, конечно, если выше и ниже этажом помещение отапливается.

Теплые полы электрические: инструкция по монтажу

Устройство кабельного пола

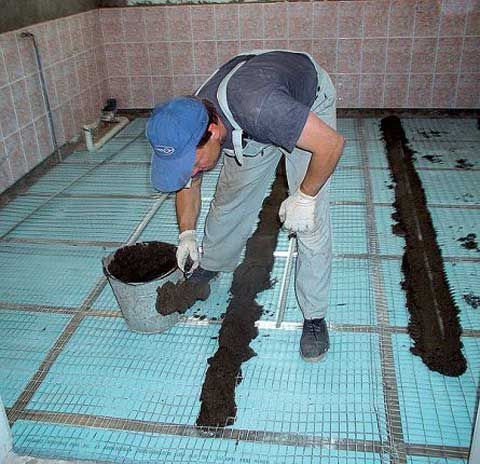

На выровненную и очищенную поверхность основания укладывают утеплитель, проклеивая стыковочные швы скотчем. Заливают на армирующий слой промежуточную тонкую стяжку (2–3 см).

Теплый пол электрический: конструкция, сколько потребляет, характеристики

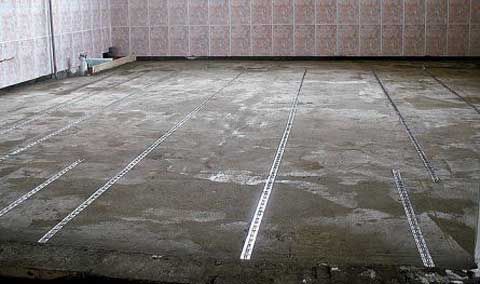

Дав стяжке набрать необходимую прочность, примерно 2–5 дней, на нее крепят монтажную ленту.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

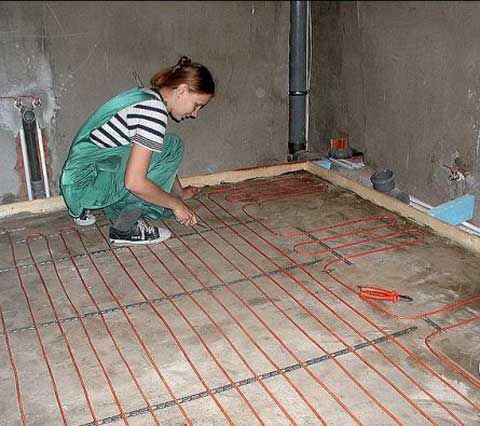

Кабель монтируют на ленту в соответствии с заранее составленным планом раскладки. Укладку начинают от места подключения проводов к терморегулятору, придерживая расчетного шага с допустимой погрешностью в ±10 мм.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

На заметку

Как правило, в инструкции производителя бывает указан минимальный радиус изгиба кабеля и минимальное расстояние между витками. Необходимо строго придерживаться этих указаний.

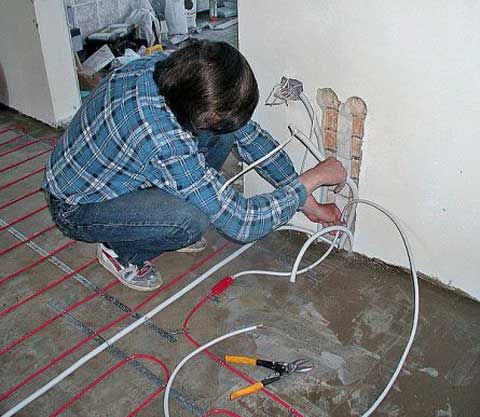

Датчик температуры укладывают в гофрированную трубку, которую располагают между двумя витками кабеля и плотно закрывают с одной стороны заглушкой.

Теплый пол электрический: конструкция, сколько потребляет, характеристики

После завершения монтажа система должна пройти тестирование, и только после этого заливают второй основной слой стяжки (3–10 см) под напольное покрытие.

На заметку

Перед заливкой основной стяжки рекомендуется начертить схему, получившуюся после монтажа и отметить на ней места расположения муфт, датчика, размеров, шага и т. д.

К эксплуатации системы можно приступать не ранее 28 суток.

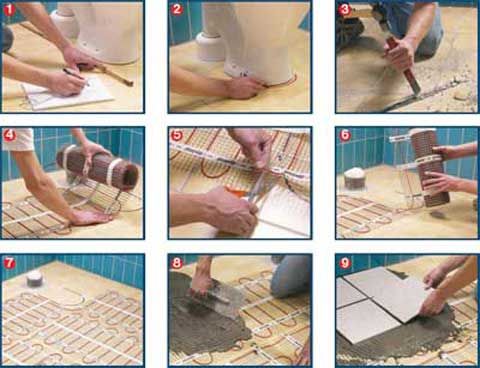

Устройство тепломатов

Теплый пол электрический: конструкция, сколько потребляет, характеристики

Монтажные работы проводят в соответствии со схемой раскладки, а которой должно быть указано месторасположение основных компонентов системы.

  • На полу и в стене пробиваю канавки под температурный датчик, провода и терморегулятор.
  • После очистки базовой поверхности укладывают гофрированную трубу с датчиком и выводят провода в монтажную коробку.
  • На этом этапе необходимо замерить омическое сопротивление, после чего приступают к раскладке матов.
  • На них аккуратно при помощи шпателя наносят слой клея для плитки.
  • Подключение выполняют через терморегулятор.
