Монтаж электрического теплого пола своими руками — это экономия денег без дополнительных затрат. Раньше теплые полы устанавливали в влажные помещения, в основном под кафельную плитку или другие покрытия, такие как ламинат, паркет, линолеум и ковролин. С прогрессом развития теплые полы стали не только источником подогрева пола, но и основной системой отопления помещений.

Содержание:

Подключение газового отопления и наличие отдельной котельной не всегда предусмотрено в доме. В квартире теплый пол станет также эффективным способом для создания тепла и комфорта. Коммерческие организации для отопления своих помещений часто используют такие полы для обогрева помещений. Кроме этого, теплые полы можно уложить под разные напольные покрытия, такие как ламинат, паркет, ковролин, линолеум, кафельная плитка. За счет применяемых материалов создается разная толщина пола.

Для работы необходимо знать разновидности систем теплых полов, область применения в зависимости от вида нагревательного элемента и некоторые особенности укладки, подключения и обслуживания.



Электрический теплый пол своими руками: технология монтажа и схемы укладки



Для установки используется нагревательный элемент, теплоизоляция, подложка, датчики контроля нагрева и системы управления, ряд других комплектующих. Схема монтажа настолько простая, что для ее укладки не требуется каких-то специальных знаний и опыта. Главное правильно сделать всю работу, чтобы в дальнейшем исключить ремонт системы электрического теплого пола. Монтаж электрических полов производиться не только при создании целой системы отопления в новом строении. Это может быть ремонт в уже давно построенном доме.

Виды теплых полов

Вернуться к оглавлению

Кабельный теплый пол

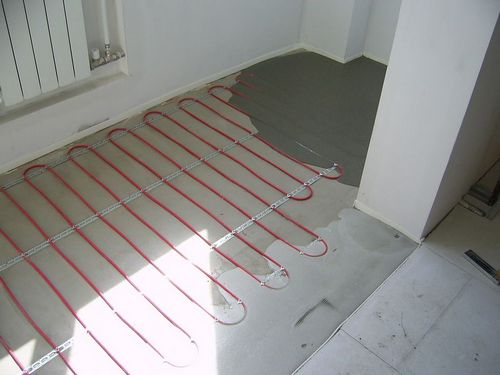

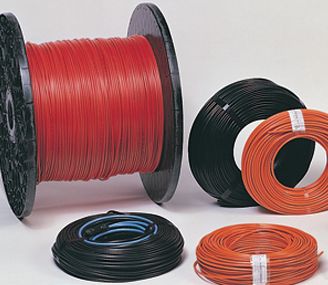

Нагревательным элементом пола является кабель. Продается в бухтах разной длины. Толщина кабеля зависит от количества жил в нем. Укладывается змейкой, где шаг между витками составляет 10–15 см. Схема управления кабельным полом предусматривает регулирование расхода электроэнергии во время использования теплого пола за счет того, какой будет шаг между витками кабеля. Таким образом, кабельный теплый пол можно использовать как основной вид отопления, так и в качестве дополнительного. Покрывается бетонной стяжкой, толщина которой должна составлять не менее 3 см.



Электрический теплый пол своими руками: технология монтажа и схемы укладки

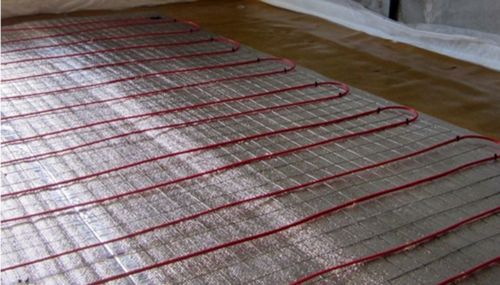

Кабельный пол рекомендовано устраивать на бетонные основания. Для укладки ряда покрытий используется подложка, которая не создает никаких преград для выделения тепла. На деревянном полу делать стяжку не рекомендуется, так как в дальнейшем произойдет ее разрушение и вывод из рабочего состояния нагревательных элементов. Неважно в данном случае, что будет находиться сверху, плитка, ламинат или иное напольное покрытие. Ремонт обойдется очень дорого или вообще придется демонтировать систему.



Электрический теплый пол своими руками: технология монтажа и схемы укладки



Расценки комплектующих приятно удивят, так как в целом стоимость кабельного пола не очень высокая, по сравнению с другими системами отопления. А вот недостатками станут затраты на стяжку, увеличение расхода тепла, так как толщина стяжки достигает 5 см и сложность монтажа по сравнению с системами теплых полов другой технологии. При проектировании и расчете необходимого материала нужно обязательно учитывать площадь помещений, толщину стяжки и шаг между кабелем.

Вернуться к оглавлению

Электрические нагревательные маты

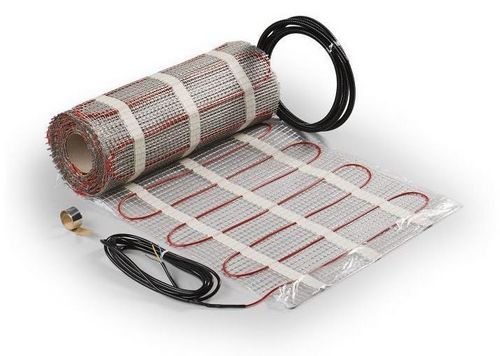

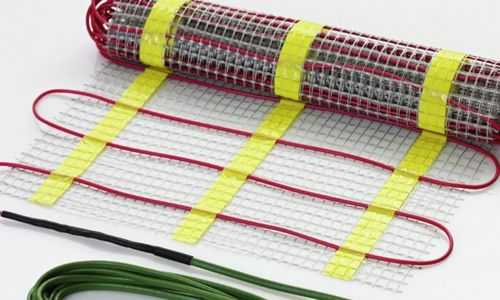

Применяется капроновая сетка шириной 50 см, на которой уже смонтирован кабель. По причине того, что кабель применяется тоньше, чем для кабельного теплого пола (0,3 см), шаг между витками составляет 5–8 см, что позволяет использовать стяжку менее 3 см. Имеет вид полотна с выведенными концами проводов для соединения между собой, термостатом и блоком управления. Схема подключения и ввод в работу несложен. Имея удобную для использования ширину, возможность разреза на небольшие фрагменты, позволяет осуществлять монтаж электрического теплого пола в помещениях нестандартной и малой площади любой формы. Простая технология установки и подключения позволит сделать все своими руками, не имея квалификации. Отличается высокой надежностью.



Электрический теплый пол своими руками: технология монтажа и схемы укладки



При выходе из строя элементов кабеля можно без труда демонтировать часть стяжки, так как она имеет тонкий слой, произвести замену, ремонт участка. После чего стяжку восстанавливают. Если используется ламинат, паркет, линолеум, ковролин, то их можно уложить повторно после того, как будет осуществлен ремонт системы обогрева. Подложка, если она не деформирована, также может быть уложена без замены на новую.

Преимуществами системы электрического пола посредством нагревательных матов является удобство в монтаже, быстрым прогреванием пола, из-за того, что толщина стяжки небольшая. Принципиальная разница в отличие от других электрических полов в том, что его нельзя использовать как основное отопление, и не рекомендуется монтировать в помещениях с очень низкой температурой. Также система полов из матов отличается тем, что ее стоимость высока по сравнению с другими видами теплых полов.

Вернуться к оглавлению

Пленочный теплый пол

Это значительный шаг в создании особого поколения теплых полов. Имеет второе название – инфракрасный пол. Технология заключается в том, что внутри термоустойчивой пленки находится карбоновая паста в виде полосок. Нагревательные элементы соединены медными полосами, по которым происходит подача напряжения. Преимуществом укладки нагревательного элемента становиться отсутствие необходимости использовать стяжку. Пленка укладывается сухим способом. Сверху монтируется подложка и последний шаг заключается в укладе напольного покрытия (ламинат, линолеум, ковролин, паркет, плитка).

Электрический теплый пол своими руками: технология монтажа и схемы укладки

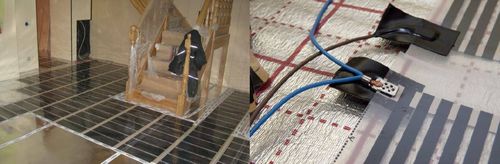

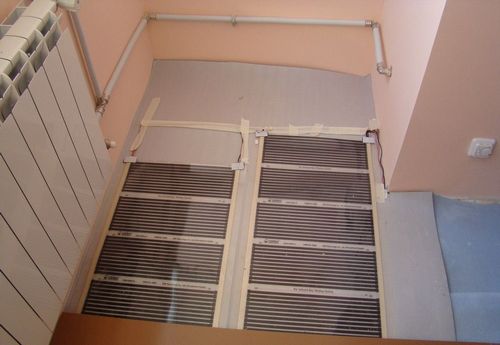

Укладка пленки и безопасное соединение

Инфракрасный материал имеет разную ширину, производителей и отличается качеством. Расценки на виды материала соответственно варьируются от этих факторов. Необходимо приобретать пленочный пол и комплектующие у надежных производителей, чтобы исключить в дальнейшем ремонт. В случае перегрева пленки она может испортить напольное покрытие. Подвержены деформации будут ламинат, паркет, линолеум, ковролин, подложка.

Пленка выделяет инфракрасные лучи, которые нагревают предметы, мебель, потолок, стены через напольное покрытие. Ламинат, линолеум, паркет, плитка, ковролин, подложка не помеха для проникновения через них лучей. Таким образом, происходит обогрев всего помещения и температурный режим между потолком и полом практически не разниться. Может использоваться для укладки на отдельных участках, поэтому в местах постоянно стоящей мебели не рекомендуется устраивать отопление из пленочного электрического пола.

Электрический теплый пол своими руками: технология монтажа и схемы укладки

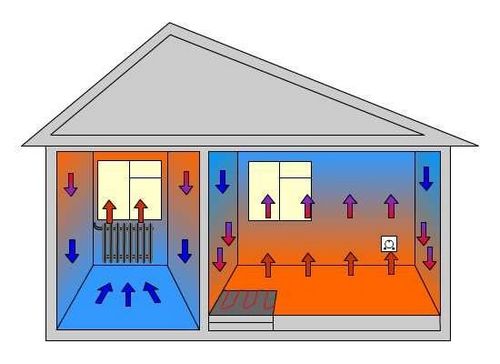

По сравнению с обычным отоплением пленочная система равномерно распределяет тепло во всем помещении

Преимущества инфракрасного отопления

В связи с тем, что такой пол достаточно молодой в системе электрического отопления, но имеющий огромную популярность, на него стоит обратить отдельное внимание. Монтаж нагревательных элементов очень простой, схема подключения полотен отличается удобной технологией. Сделать электрический теплый пол своими руками из такого материала доставит только удовольствие.



Электрический теплый пол своими руками: технология монтажа и схемы укладки



Стоимость по отношению к аналогичным товарам невысока. Комплектующие обойдутся дешевле, чем у кабельного или маточного теплого пола. Установка практически исключает совершение ошибок при монтаже на 100%, поэтому ремонт системы в дальнейшем не понадобится. Все элементы удобны в обращении и понятны в использовании. Соединение проводов отличается повышенной надежностью и безопасностью. Главное изучить инструкцию по монтажу, где шаг за шагом расписаны все действия. Инфракрасное излучение оказывает положительное действие на состояние человека и его здоровье, отличается экологичностью. Рекомендуется использовать в детских комнатах для создания комфорта и придания воздуху полезности.

Вернуться к оглавлению

Управление электрическими теплыми полами

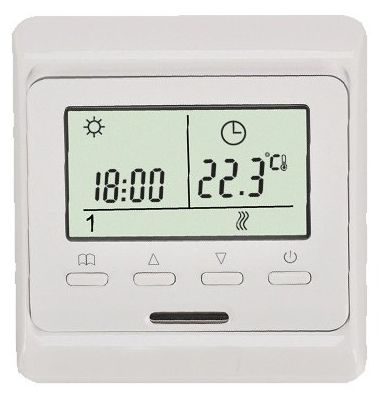

Контроль работы осуществляется за счет терморегулятора. Устройство может отслеживать температуру воздуха и нагревание пола посредством дополнительно монтированных датчиков, расценки на которых зависят от производителя, чувствительности и точности. Регулятор необходим для обеспечения безопасности, так как при нестандартной ситуации (замыкание, резкое увеличение температуры) он отключает питание на нагревательные элементы. Это не только сохранит систему обогрева, но и предотвратит возгорание. Схема подключения на всех устройствах практически одинакова. Терморегуляторы бывают разных моделей. Стоимость зависит от модификации и возможностей управления.



Электрический теплый пол своими руками: технология монтажа и схемы укладки



Существуют полностью интеллектуальные системы, так называемые умные устройства. Установка такого устройства позволит управлять климатом на любом расстоянии через мобильную связь. Расценки модификаций многофункционального устройства разняться, но имеют высокую цену в отличие от других, так как это непросто датчик регулирования, а целый компьютер управления, схема которого очень сложная. Подключение таких устройств должно производиться с особым вниманием и осторожностью, так как в дальнейшем ремонт устройства контроля и управления будет невозможен.

Электрический теплый пол своими руками: технология монтажа и схемы укладки

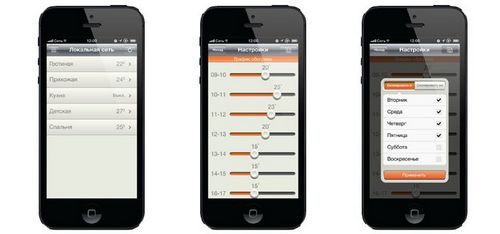

Управление домашним комфортом с помощью телефона

Перед тем как подготовить основание, закрепить необходимый материал (теплоизоляция, подложка), уложить нагревательные элементы необходимо заранее определить место, где нужно будет установить и подключить регулятор. Подготовить отверстие для его монтажа, которое имеет посадочное место как у розетки и выключателя. Сделать штробы для укладки проводов. Важно отметить, что именно преждевременное планирование и расчет нагрузки и мощности позволит приобрести нужное количество материала, определить схему укладки, правильно, надежно и безопасно осуществить монтаж электрического теплого пола своими руками.

Вернуться к оглавлению

Важность применения теплоизоляционных материалов

Правильно сделать теплый пол это не только грамотно уложить нагревательный элемент. Нужно не допустить теплопотерь во время работы системы. Сверху материал отопления закрыт напольным покрытием (ламинат, линолеум, паркет, плитка, подложка), соответственно именно ему передается тепло. Но если под нагревателем не установить защиту, то часть тепла будет уходить впустую. Следовательно, увеличится расход электроэнергии. Если под полом находится неотапливаемое пространство (подвал, расстояние между полом и землей), то нужна теплоизоляция. В случае монтажа отопления в междуэтажных перекрытиях укладка теплоизоляционного материала необязательна, но будет нелишним. Теплоизоляция исключит неравномерное распределение тепла на этажах. Таким образом, чтобы правильно рассчитать мощность относительно площади отапливаемых помещений в расчет обязательно нужно брать теплоизоляцию. Технология укладки достаточно проста и может быть выполнена своими руками.



Электрический теплый пол своими руками: технология монтажа и схемы укладки
