Установка термостатического регулятора своими руками

Установка механического или электрического терморегулятора на радиаторах отопления не требует особых навыков. Единственной сложностью может быть размещение байпаса в системе отопления, если она выполнена из металлических труб. Если интересует, как пользоваться регулятором батареи отопления, обратите внимание на соответствующую информацию.

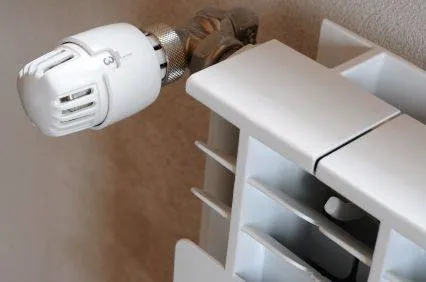

Термостат устанавливают на участке подачи теплоносителя перед батареей

Что понадобится для работы

Для установки терморегулятора на отопительную батарею своими руками понадобятся:

  • механический или электрический терморегулятор;
  • запорные краны;
  • отрезок трубы и фитинги или сварочный аппарат для обустройства байпаса в однотрубной схеме отопления;
  • разводной и сантехнический ключи.

Кроме этого, необходимо запастись паклей и специальной пастой для герметизации соединений.

Подготовительные мероприятия и монтаж

В однотрубной системе отопления перед термостатом обязательно должен быть установлен байпас

Прежде чем приступить к монтажу, необходимо слить воду или другой теплоноситель из системы обогрева. Для этого перекрывают краны на входе в квартиру от отопительного стояка.

Эту работу лучше выполнять в период, когда отопительный сезон ещё не начался.

После того как весь теплоноситель будет слит, переходят к установке кранов на радиаторы. Для этого на небольшом удалении от батареи обрезают трубы горизонтальной подводки, после чего отрезки магистрали отсоединяют от радиатора. Далее последовательность работ выглядит так:

  1. В зависимости от материала вваривают или устанавливают перемычку между подводящим и обратным трубопроводами в однотрубной отопительной системе.
  2. Снимают хвостовики с гайками от запорного вентиля и термостата и вворачивают их в пробки радиатора отопления.
  3. Подключают запорное и термостатическое устройства.
  4. Собирают трубную обвязку батареи.
  5. Систему отопления заполняют теплоносителем.

После включения обогрева надо произвести осмотр всех участков на предмет утечки и при необходимости устранить или отремонтировать дефектные места.

Выполняя монтаж терморегулятора, обязательно подумайте о возможности удобной настройки прибора. Для этого обеспечьте достаточно свободного места и правильно ориентируйте регулировочную головку.

Типы и конструкции регуляторов

Температурные регуляторы для радиаторов отопления могут различаться по такому критерию, как способ поступления сигнала на термостатический компонент. Таким образом, сигнал может поступать от:

  • Теплоносителя;
  • От воздуха снаружи;
  • От воздуха в помещении.

Однако таких показателей было недостаточно. Регулировочные краны для радиаторов отопления, которые фиксируют изменение температурного режима в помещении, анализируют получаемые данные и благодаря тому, что могут регулировать поток теплоносителя, будут поддерживать в помещении необходимый температурный режим автоматическим образом. Такой терморегулятор для батареи отопления не требует участия человека, так как является автоматическим.

Устройство терморегулятора

Еще одна модель прибора, который может наиболее оперативно среагировать на изменение температурного режима, состоит из таких элементов, как датчик и температурный регулятор для батареи отопления.

Такие элементы, как термостат на батарею отопления, можно разделить исходя из их конструкционных особенностей. Таким образом, терморегулятор на радиатор отопления может быть:

  • С электрическим управлением;
  • С прямым действием.

Как регулировать температуру батареи отопления? Температура будет регулироваться за счет открытия или закрытия подачи теплоносителя. Клапан на батарее отопления механического типа оснащен специальной шкалой, которая находится на его головке. Цифры, которые имеются на этой шкале, помогают установить необходимый температурный режим.

Механический регулятор температуры

Регулятор батареи отопления инструкция которого обязательна к изучению, с электрическим управлением, делится на две подкатегории:

  • Регуляторы, которые могут управлять насосом или нагревом котла;
  • Регуляторы, способные послать сигнал клапанам, установленным перед радиатором на трубе. Этот регулировочный вентиль на радиатор отопления, в свою очередь, может регулировать подачу тепла. Размер клапана подбирается исходя из размера диаметра труб.

Строение и принцип действия

Конструктивно устройства для регулировки температуры батарей состоят из:

  • клапана (вентиля);
  • термостатического элемента.

Термовентиль (еще называют термоклапан) — это, по сути, обычный вентиль. Тот же металлический корпус с проходным отверстием, седло и конус. Конус — это запорный механизм. Опускаясь и поднимаясь, он изменяет количество протекающего теплоносителя. Все как обычно, необычен только способ приведения в движение этого запорного механизма.

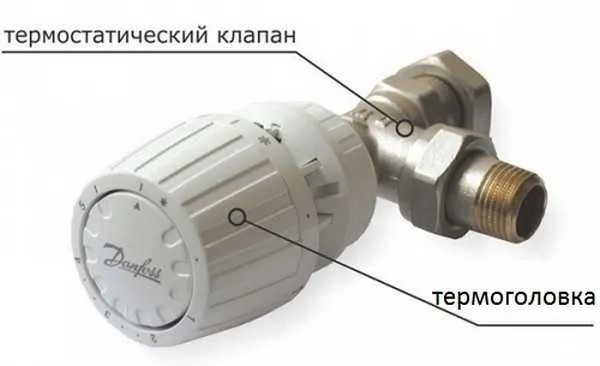

Терморегулятор для радиатора отопления. Один из вариантов

Запорный конус приводит в движение термоголовка (термостатический элемент, термоэлемент). Его основа — это небольшой герметичный и эластичный цилиндр, заполненный тепловым агентом. Цилиндр, используемый в термостатах, называют «сильфон». Тепловой агент — это газ или жидкость, но не любые, а особые: их объем должен сильно зависеть от температуры. Встречаются еще сильфоны с твердыми тепловыми агентами, но время их реакции на изменение температуры — не менее получаса. Так что их используют очень редко.

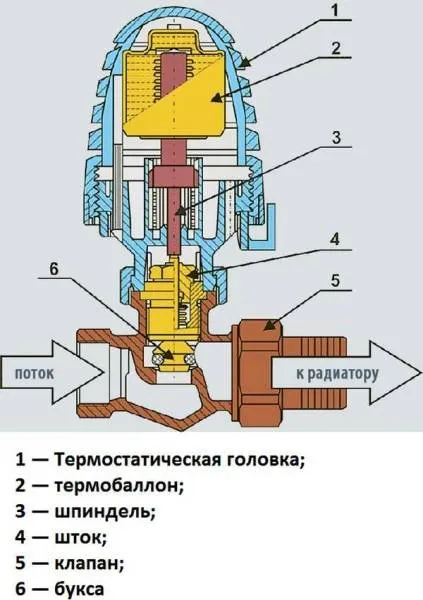

Внутреннее строение термостата с сильфоном

Вот как это устройство работает: при нагревании вещество увеличивается в объеме, растягивает цилиндр. Тот давит на поршень, который двигает запорный конус термовентиля. Конус перекрывает поток теплоносителя, вещество в сильфоне остывает. Остывая, оно сжимается, цилиндр уменьшается в размерах. Подпружиненный механизм поднимает запорный конус, теплоноситель снова поступает в радиатор и происходит нагрев головки устройства. Таким способом температура в помещении может поддерживаться с точностью до одного градуса.

Но разные устройства дают разную точность. Все дело в том, что расширение и сжатие сильфона происходит не резко, а постепенно. Потому и теплоноситель отсекается и открывается не резко, а плавно. Из-за чего и положение полностью закрыто или полностью открыто достаточно редки. О чем это говорит? О том, что в помещении будет комфортнее.

Величина погрешности характеризуется таким показателем, как «гестезис» термоголовки. Чем меньше этот показатель, тем быстрее реагирует устройство на изменение температуры. Но не всегда высокая точность нужна, а цены отличаются прилично.

Но устанавливая регулятор на радиатор, будьте готовы к тому, что он никогда не будет прогрет равномерно и полностью. Постоянно какая-то часть будет холодной. Чтобы убедиться что все в ним нормально, он не забился и не завоздушился, снимите термоголовку. Вся поверхность через некоторое время станет равномерно теплой.

Установка терморегуляторов в жилых зданиях

   Чтобы установить радиаторный регулятор температуры для радиаторов в многоквартирном доме, вам необходимо разобраться с тем, что составляет измерение тепла в такой конструкции.

Трубопроводы подачи и возврата оснащены специальными прокладками до и после каждого датчика давления. В связи с тем, что диаметр этих датчиков известен, можно рассчитать расход охлаждающей жидкости, циркулирующей через датчики. В результате разница между расходом воды в подающем и обратном трубопроводах будет отражать количество воды, потребляемой жителями.

Мониторинг обоих мест требует мониторинга датчиков температуры. Поэтому, зная, сколько тепла потребляется и его температуру, вы можете легко рассчитать количество тепла, оставшегося в помещении.

Это можно сделать двумя способами:

  1. Клапан в сборе . Такое устройство предназначено для частичного перекрытия с системой трубопроводов, когда температура возврата выше указанной. Это обычный электромагнитный клапан. Этот вариант подойдет для тех домов, где система отопления относительно проста и в ней нет большого количества теплоносителя.
  2. Трехходовой клапан . Это устройство также позволяет регулировать текущий расход охлаждающей жидкости, но работает немного по-другому: если температура воды превышает норму, она направляется через открытый клапан к подающему трубопроводу в больших количествах. При смешивании с охлажденной водой общая температура снизится и будет поддерживаться необходимая скорость циркуляции.

   Эта конструкция может незначительно отличаться в разных системах. Схема устройства может быть оснащена несколькими датчиками температуры, а также одним или двумя циркуляционными насосами. Кроме того, могут присутствовать механические клапаны, которые можно использовать для управления нагревом без питания.

Установка механических регуляторов не представляет особой сложности. Чтобы установить такое устройство, просто подключите его к фланцу в сборке лифта. Также важно, что цена на такие устройства значительно ниже по сравнению с электронными механизмами

Как увеличить теплоотдачу батарей

Можно ли увеличить теплоотдачу радиатора зависит от того, как его рассчитали, и есть ли запас мощности. Если радиатор просто не может выдать больше тепла, то и любые средства регулировки тут не помогут. Но можно попробовать изменитьситуацию одним из следующих способов:

( О расчете количества секций радиаторов читайте тут.)

  • В первую очередь проверить засорение фильтров и труб. Засоры — встречаются не только в старых домах. Чаще наблюдаются в новых: во время монтажа в систему попадает разного рода строительный мусор, который при запуске системы забивает устройства. Если чистка не дала результатов, переходим к кардинальным мерам.
  • Увеличить температуру теплоносителя. Это возможно в индивидуальном отоплении, но очень сложно, скорее невозможно, при централизованном.
  • Изменить подключение. Не все типы подключения радиаторов одинаково эффективны, например, обратное боковое дает снижение мощности на 20-25%, также влияет и место установки отопительного прибора. Подробнее о типах подключения батарей читайте тут.
  • Нарастить количество секций. Если подключение и установка выбраны оптимальные, а в комнате все равно недостаточно тепло, значит, тепловой мощности отопительного прибора не хватает. Тогда нужно дорастить несколько секций. Как это сделать, читайте тут.

    Регулировкой температуру радиатора не поднять

Основной недостаток регулируемых систем состоит в том, что им необходим определенный запас мощности всех приборов. А это дополнительные средства: каждая секция стоит денег. Но за комфорт заплатить не жалко. Если у вас в комнате жарко, жизнь не в радость, также как и в холодной. А регулирующая арматура — универсальный выход из положения.

Устройств, которые могут изменять количество протекающего через отопительный прибор (радиатор, регистр) теплоносителя, много. Есть совсем недорогие варианты, есть имеющие приличную стоимость. Есть с ручной регулировкой, автоматической или электронной. Начнем с самых недорогих.

Установка термоголовки

Электронные термоголовки для радиаторов устанавливаются таким же образом, как и все прочие. Главное, это добиться свободной циркуляции воздуха в непосредственной близости от датчика устройства. Термоголовка на радиатор отопления лучше всего монтируется в горизонтальном положении. Такая установка не дает возможности нагревательным элементам воздействовать на датчик.

Помимо этого, монтаж требует внимательности, поэтому стрелка головки обязательно должна совпадать с потоком теплоносителя, точнее говоря, с направлением его движения. Данным правилом недопустимо пренебрегать, иначе работоспособность устройства будет под большим вопросом.

Неправильная установка датчика влияет на его работу. Среди главных причин, негативно сказывающихся на работоспособности последнего, имеются:

наличие ниши, куда встроен радиатор;

наличие штор, покрывающих датчик;

вертикальная установка термодатчика;

большая глубина отопителя – более 16 см;

наличие широкого подоконника и крайне малого расстояния между ним и датчиком.

Монтаж термоголовки осуществляет при помощи обычных гаечных ключей. Местом установки клапана является входное отверстие, при этом направление стрелки клапана определяется с учетом направленности потока теплоносителя. Кран с термоголовкой для радиатора позволяет самому определять и выставлять необходимую температуру, а также благодаря автоматике достигать оптимальных температурных решений. Отсутствие датчика не является запрещающим критерием регулирования температуры. Этот процесс легко производить посредством защитного колпачка, которым для удобства оснащается клапан.

Настройки позволяют выставлять самые оптимальные температурные решения – от 6 до 26 градусов по Цельсию. После предварительной установки автоматика сама будет контролировать перепады температуры, и держать помещение в комфортном тепловом режиме. Установить необходимую температуру легко при помощи рукояти, повернув которую, необходимо выбрать нужный показатель.

Главное, производя установку собственноручным образом, не пренебрегать инструкцией, прикладывающейся к каждой модели. Инструкция позволяет с меньшей затратой сил и времени произвести монтаж, не повредив устройства, поскольку высококачественные экземпляры Danfoss требуют аккуратного подхода, и тогда они прослужат долгие годы.

Важно не забывать об установки головки вдали от греющих поверхностей и оградительных факторов, иначе реальная температура помещения не будет соответствовать показаниям датчика. Наибольшей надежности можно добиться благодаря установке выносных датчиков

Особенности термоклапана

Ранее упоминалось, что он является универсальным, то есть на него можно устанавливать любой вид термоголовки. Однако, несмотря на это, он имеет две разновидности. Они зависят от того, в какой системе отопления должен использоваться кран. однотрубной или двухтрубной.

Разновидностями термоклапана не стоит пренебрегать, ведь, установив в однотрубную систему кран для двухтрубной. радиатор будет плохо прогреваться. Причиной этого является то, что запорная арматура для 2-трубной системы имеет высокое гидравлическое сопротивление. Фактически оно вдвое больше такого показателя вентилей для 1-трубной системы. Чтобы достичь такого сопротивления, производители делают малое проходное сечение. Оно же позволяет уменьшить давление на вентили и сбалансировать давление в системе. Из-за этого при условии низкого давления (характерно для 1-трубной системы) через кран поступает мало теплоносителя.

Для 1-трубных систем подходят те вентили, проходная способность которых равна или превышает 3.

Монтируют электронный терморегулятор на батарею весьма просто. Для этого выполняют следующие действия:

  1. Перекрывают стояк и спускают воду.
  2. У радиатора отрезают кусок трубы. Его длина должна соответствовать длине термостатического вентиля. По сути дела трубу перерезают в одном месте.
  3. Демонтируют часть трубы, которая осталась в радиаторе. Эти шаги не выполняют, если система отопления только создается или стоит кран с такими размерами, как и у нужного вентиля.
  4. Откручивают от термовентиля штуцер с американкой.
  5. Штуцер фиксируют в радиаторе, а основание крана на трубе.
  6. Прикладывают кран до штуцера в радиаторе и затягивают американку. Вентиль должен находиться так, чтобы шток «смотрел» в сторону.
  7. Фиксируют электронную или механическую термоголовку.

Особенности установки являются такими:

  • термостат обычно ставят на вводную трубу. При этом стрелка на нем должна совпадать с направлением движения теплоносителя;
  • электронное устройство всегда должно находиться в горизонтальном положении. Запрещается размещение термоголовки над трубой. Это потому, что тепло от трубы будет нагревать цилиндр и вызывать ненужное перекрытие радиатора. Следствие — холодное помещение;
  • большинство электронных и механических регуляторов настроены для монтажа на высоте 40-60 см. Если же разместить их на высоте 10-15 см (нижнее подключение батареи), то в помещении будет слишком тепло. Решить проблему с нижним подключением можно благодаря перенастройке терморегулятора, использованию выносного датчика или покупкой специально предназначенного регулятора;
  • если система отопления является однотрубной, то вводную и выводную трубу правильно соединять дополнительной трубой. То есть надо создавать байпас.

Счетчик тепла на батарею Какой обогреватель можно приобрести для дома Регулятор температуры для твердотопливного котла Регулировка тепла в батареях отопления

Особенности настройки электронной термоголовки Danfoss

регулировка клапана и терморегулятора тепловой батареи

Watch this video on YouTube

По умолчанию в термостате задана программа энергосбережения P 1. Можно выбрать программу, наиболее соответствующую образу жизни семьи:

  1. Р 0 – постоянная температура 21 С круглые сутки.
  1. Р 1 – энергосбережение, при котором каждую ночь с 22-30 до 6 утра поддерживается температура 17 С.
  1. Р 2 – расширенная энергосберегающая программа, которая температуру до 17 С каждую ночь с 22-30 до 6 утра и в будние дни с 8 утра до 16 часов дня.
  1. В программе энергосбережения можно создавать собственные настройки. Для этого нужно нажать среднюю кнопку меню программ и выбрать нужную. Используя клавиши со стрелками, можно настроить периоды энергосбережения на выходные, рабочие дни, на все дни недели или на один день.
  1. После выбора настроек их подтверждают нажатием нижней клавиши.

Настройка терморегулятора

После непосредственной установки терморегулятора, его можно, а иногда и нужно, регулировать. Ведь, как уже говорилось, заводские настройки не всегда совпадают с тем, что есть в распоряжении потребителя. Кроме того, может не устраивать температурный режим, который поддерживает термостат. Сделать самостоятельно настройку регулятора достаточно просто. Для этого необходимо:

  1. Проконтролировать, чтобы отопление было включено.
  2. Взять комнатный термометр и расположить его в том месте, где наиболее точно фиксируется температура воздуха в помещении. Обычно это середина высоты межкомнатной стены.
  3. После того, как будут закрыты все двери в комнате, нужно повернуть рукоятку терморегулятора в полностью открытое положение, то есть в крайнюю левую позицию.
  4. Начинаем фиксировать, с помощью термометра, процесс повышения комнатной температуры.
  5. Необходимо дождаться, когда воздух прогреется на 5–6 °С выше зоны комфорта, и повернуть ручку регулятора до крайнего правого положения.
  6. Снова нужно подождать. На этот раз, до падения градусов к значению, когда в комнате станет нормальная температура.
  7. Затем, постепенно, поворачиваем регулятор термостата влево, до момента, пока в трубе не послышится звук текущего теплоносителя и батарея не начнет нагреваться.
  8. Осталось запомнить положение рукоятки регулятора. Это и будет тем значением, на которое ее нужно выставлять, чтобы достичь желаемой температуры.

Регулировку можно проводить неограниченное количество раз. Никаких ограничений здесь не существует.

В заключение два совета, которые могут помочь при проектировке и монтаже системы отопления:

  1. Нет необходимости монтировать терморегуляторы на все батареи отопления. Тем более по два. Достаточно установить их из расчета 1 термостат на 2 радиатора. Это, если в комнате установлено более двух отопителей. Если один, то на него регулятор устанавливается в обязательном порядке.
  2. При монтаже отопительной системы с использованием чугунных батарей, сложные и дорогие терморегуляторы использовать нерационально. Причина в том, что толстые чугунные стенки с медленной теплоотдачей будут реагировать на чуткую работу регулирующих устройств со значительным опозданием. Поэтому будет достаточно установить на вход радиатора обычный кран, а на выход поставить балансировочный.

Как видно, установить и настроить терморегулятор для радиатора отопления совсем несложно. А его наличие позволит создать в любом помещении максимально комфортный микроклимат. Осталось лишь выбрать, купить нужную модель, и можно приступать к работе.

Типы термостатических головок

Существует три вида термостатических элементов: ручной, механический и электронный. Несмотря на то, что они выполняют одни и те же функции, они могут предоставить различные уровни комфорта, поскольку обладают разными возможностями.

Ручная регулировка

Принцип работы подобных устройств достаточно простой и имеет аналогию с работой обычного запорного вентиля. Поворачивая головку терморегулятора в ту или иную сторону, добиваются определенной температуры радиатора отопления за счет объема теплоносителя. Считаются самыми надежными, самыми простыми и самыми дешевыми устройствами для регулировки температуры, но их удобство находится на самом низком уровне. Чтобы отрегулировать оптимальную температуру, приходится крутить головку вручную.

Ручная термоголовка — самый простой и надежный вариант

Их стоимость не столь высокая, а их функциональные возможности позволяют не устанавливать запорных кранов на входе и на выходе батареи.

Механическое регулирование

Подобный способ регулирования связан с некоторыми сложностями, поскольку такие терморегуляторы поддерживают температуру батарей отопления в автоматическом режиме. Основу такого терморегулятора составляет сильфон в виде эластичного цилиндра, заполненного газом или жидкостью, обладающими большим коэффициентом температурного расширения. Нагреваясь, газ или жидкость начинают увеличиваться в объеме, за счет чего и происходит регулировка.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон связан с элементом, который перекрывает путь прохождения теплоносителя. До того, как газ или жидкость в сильфоне не нагреются, шток находится в отжатом положении и через батарею проходит максимальное количество теплоносителя. По мере нагревания газ или жидкость увеличиваются в объемах, что передается на шток, который начинает перекрывать проходное отверстие, уменьшая объемы подачи теплоносителя. По мере остывания вещества его объемы уменьшаются и шток начинает движение в обратном направлении, приоткрывая проходное отверстие и давая возможность теплоносителю поступать на батарею в больших объемах. В результате, батарея опять начинает нагреваться, повышая температуру в комнате.

Газ и жидкость

Механические терморегуляторы способны поддерживать температуру батареи с точностью до 1 градуса, при этом точность зависит от вещества, примененного в сильфоне. Газы быстрее реагируют на температурный дрейф, но подобные устройства намного сложнее конструктивно.

Жидкостный или газовый сильфон — особой разницы нет

Жидкости несколько инертнее, но их производство не связано с технологичными трудностями. Точность, хотя и несколько ниже, но полградуса вряд ли можно ощутить. В связи с этим, в основном встречаются изделия с жидкостным наполнением.

Выносные датчики

Термостатическая головка устанавливается так, чтобы она могла регулировать температуру батареи в зависимости от температуры комнаты. В связи с тем, что подобные устройства отличаются приличными размерами, такая установка связана с определенными трудностями. Решить подобную проблему может терморегулятор с выносным датчиком. Датчик температуры имеет связь с головкой за счет тонкой капиллярной трубочки. Это позволяет установить датчик в удобном месте.

С выносным датчиком

Регулировка теплоотдачи радиаторов отопления осуществляется с учетом температуры воздуха в комнатах. Недостаток подобных решений заключается в их высокой стоимости, хотя точность регулирования температуры достаточно высокая.

Термоголовка для радиаторов

Watch this video on YouTube

Электронное регулирование

Электронные терморегуляторы имеют, как свои достоинства, так и свои недостатки. К недостаткам следует отнести несколько большие размеры, по сравнению с механическими, поскольку механизм регулирования занимает больший объем, плюс еще пара батареек, а также электронная начинка. Достоинство – это большой набор функций за счет работы микропроцессора, который управляет работой всего устройства.

Электронные терморегуляторы на батареи отличаются большими размерами

Благодаря специально разработанным программам, появилась возможность программирования температуры в помещении буквально по часам, в зависимости от того, день это или ночь.

Естественно, что стоимость подобных терморегуляторов значительно выше механических. К тому же, необходимо контролировать заряд батарей, хотя их работы хватает на несколько лет.

термостата living eco – Установка

Watch this video on YouTube

Как установить терморегулятор на батарею

Первая рекомендация – не ставить термоголовки на все нагреватели в пределах видимости. Здесь правило следующее: регулированию должны подвергаться радиаторы, чья суммарная мощность составляет 50% и более от всех, находящихся в одной комнате. Например, когда в помещении имеется 2 отопителя, то термостатом должна быть оснащена 1 батарея, чья мощность больше.

Совет. Если в качестве отопительных приборов применены чугунные радиаторы, то поддержание микроклимата с помощью термостатических клапанов будет неэффективным. Дело в том, что работа чугунных батарей очень инерционна, после перекрытия потока теплоносителя они еще долго излучают тепло и наоборот, долго разгоняются. Монтаж клапанов не имеет смысла, вы только напрасно потратите свое время и средства.

Первую часть устройства – клапан – рекомендуется монтировать на подводящий подающий трубопровод в момент подключения радиатора к отопительной системе. В случае когда его требуется врезать в собранную систему, то подводку подачи придется демонтировать. Это доставит некоторые сложности, если подключение выполнено стальными трубами, понадобится инструмент для резки труб и нарезания резьбы.

После того как термостат на батарею отопления установлен, термоголовка монтируется без всякого инструмента. Достаточно просто совместить метки на корпусах и плавным нажатием зафиксировать головку в гнезде. Сигналом послужит щелчок фиксирующего механизма.

Немного сложнее устанавливать антивандальный терморегулятор, для этого понадобится шестигранный ключ размером 2 мм. Совместив требуемые метки, как показано на схеме, нужно прижать термоголовку, а шестигранником закрутить фиксирующий болт, находящийся сбоку.

Монтаж выносного датчика и регулятора осуществляется на свободном от деталей интерьера и мебели участке стены, разместив их на высоте 1.2—1.6 м от пола, как показано на схеме:

Сначала дюбелями к стене прикрепляется монтажная пластина, а потом на нее простым нажатием защелкивается корпус. Капиллярная трубка закрепляется к стене пластмассовыми хомутиками, как правило, они идут в комплекте с изделием.

Помимо штатной регулировки температуры в головках предусмотрена настройка терморегулятора на максимальный и минимальный пределы, дальше которых поворот колеса станет невозможным. Для этого предусмотрены ограничительные штифты, находящиеся в задней части изделия. Нужно вытащить один из них и после отладки системы вставить в отверстие под соответствующей меткой:

Термостатические головки

Термостатические элементы на терморегуляторы отопления бывают трех видов — ручные, механические и электронные. Они выполняют одни и те же функции, различаются разным уровнем комфорта и возможностями.

Ручные

Ручные термостатические регуляторы работают как обычный кран — поворачивая регулятор в ту или другую сторону, регулируется пропуск количества теплоносителя. Самые дешевые и надежные, но не самые удобные устройства. Чтобы изменить теплоотдачу надо вручную крутить вентиль.

Ручная термоголовка — самый простой и надежный вариант

Данные устройства недорогие, их можно поставить на входе и на выходе радиатора отопления вместо шаровых кранов. Регулировать можно будет любым из них.

Механические

Сложное устройство, которое поддерживает заданную температуру автоматически. Основа термостатической головки этого типа — сильфон. Это небольшой эластичный цилиндр, который заполнен антифризом. Антифриз имеет большой коэффициент расширения — при нагревании он сильно увеличиваются в объеме.

Устройство терморегулятора на радиатор отопления с механической термостатической головкой

Сильфон подпирает шток, перекрывающий проходное сечение клапана. Пока антифриз в сильфоне не нагрелся, шток поднят. При повышении температуры, цилиндр увеличивается в размерах (расширяется антифриз), он давит на шток, который все больше перекрывая проходное сечение. Через радиатор проходит все меньше теплоносителя, он понемногу остывает. Остывает и антифриз в сильфоне, из-за чего цилиндр уменьшается в размерах, шток поднимается, объем теплоносителя проходит больше, он начинает немного разогреваться. Далее цикл повторяется.

Газовый или жидкостный

При наличии такого устройства температура в помещении поддерживается корректно, но вообще дельта зависит от того, насколько инертным является антифриз в сильфоне. Он заполняться может каким-то газом вместо антифриза. Газы быстрее реагируют на изменения температуры, чем антифриз, но технологически их производить сложнее.

Антифриз или газ в сильфоне — особой разницы нет

Жидкости чуть медленнее изменяют объемы, но их производить проще. В целом, разница в точности поддержания температуры — порядка 0,5 °С, что заметить практически невозможно. В результате большая часть представленных терморегуляторов для радиаторов отопления оснащена термоголовками с жидкостными сильфонами.

С выносным датчиком

Устанавливаться механический термостатический регулятор должен по направлению в комнату. Так измеряется температура точнее. Из-за приличных размеров, такой способ установки возможен не всегда. Также можно поставить терморегулятор для радиатора отопления с выносным датчиком. Температурный датчик соединяется с регулятором при помощи капиллярной трубки. Распологается он в любой точке, в который вам удобнее измерять температуру воздуха.

С выносным датчиком

Все изменения теплоотдачи радиатора будут происходить в зависимости от температуры воздуха в комнате. Единственный минус такого решения — высокая стоимость таких моделей. Но температура поддерживается точнее.

Электронные

По размерам электронный терморегулятор для радиатора отопления еще больше. Термостатический элемент еще больше. В нем кроме электронной начинки устанавливаются еще и две батарейки.

Электронные терморегуляторы на батареи отличаются большими размерами

Движением штока в клапане в этом случае управляет микропроцессор. Данные модели имеют довольно большой набор дополнительных функций. Например, возможность по часам выставлять температуру в помещении. Как это модно использовать? Врачи давно доказали, что спать лучше в прохладном помещении. Потому на ночь можно запрограммировать температуру пониже, а к утру, когда придет время просыпаться, ее можно выставить выше. Удобно.

Недостаток этих моделей — большой размер, необходимость следить за разрядом батарей (хватает на несколько лет эксплуатации) и высокая цена.

Монтаж термостата с учётом системы отопления. Схема, инструкция, нюансы

Лучше всего устанавливать терморегулятор непосредственно на радиаторе – в том месте, где в систему отопления подаётся теплоноситель. Располагать прибор нужно на расстоянии не менее 0,8 м от пола, желательно – в горизонтальном положении, чтобы исключить влияние исходящих от батареи тёплых потоков воздуха. Нужно учесть, что термостат не должен находиться в нише, быть закрыт шторами, решётками и т.д. Всё это повлияет на корректную работу устройства. Поэтому если не удаётся обеспечить подходящие условия, лучше выбрать терморегулятор с выносным датчиком.

Владельцам однотрубной системы отопления следует позаботиться об установке специальной трубы – байпаса. Эта перемычка объединяет прямую и обратную трубы, поэтому в диаметре должна быть на 1 размер меньше, чем они. В остальном алгоритм монтажа терморегулятора одинаков для любых систем.Нужно:

  1. Перекрыть соответствующий стояк и удалить из радиаторов воду.
  2. На незначительной дистанции от батареи отрезать горизонтальные подводящие трубы.
  3. Отсоединить от радиатора трубы и запорную арматуру.
  4. Вкрутить хвостовики с гайками нового вентиля и термостата в пробки батареи. Вне зависимости от системы отопления прибор устанавливают на верхнюю трубу, вентиль – на нижнюю. На этом же этапе следует поставить байпас – при необходимости.
  5. Собрать обвязку труб, расположить её на выбранном месте.
  6. Соединить обвязку с горизонтальными подводящими трубами.

Схема: подключение терморегулятора для батареи

Какой кран поставить на батарею отопления?


Для батареи отопления можно установить различные типы кранов, в зависимости от требуемой функциональности и типа батареи. Вот несколько наиболее распространенных вариантов:

  1. Задвижка. Это простой тип крана, который позволяет открыть и закрыть поток воды в батарее. Он не предназначен для регулирования температуры, но может использоваться для быстрого отключения системы отопления.

  2. Регулирующий кран. Этот тип крана имеет возможность регулировать поток воды и температуру в батарее. Он может быть установлен на каждую батарею отдельно и может управляться с помощью ручки или механизма.

  3. Терморегуляторный кран. Этот тип крана позволяет автоматически регулировать температуру в батарее на заданном уровне. Он может быть установлен на каждую батарею отдельно и управляется термостатом, который регулирует поток воды в батарее в зависимости от температуры в помещении.

  4. Кран с датчиком температуры. Этот тип крана также автоматически регулирует температуру в батарее на основе датчика температуры. Он может быть установлен на центральный канал системы отопления и контролировать температуру во всех помещениях.

Выбор конкретного типа крана зависит от ваших требований к управлению системой отопления. Если у вас возникнут трудности с выбором и установкой крана, лучше обратиться к профессиональному мастеру.

Добавить комментарий
